2025年知识与能力训练九年级物理全一册人教版B版第17页答案

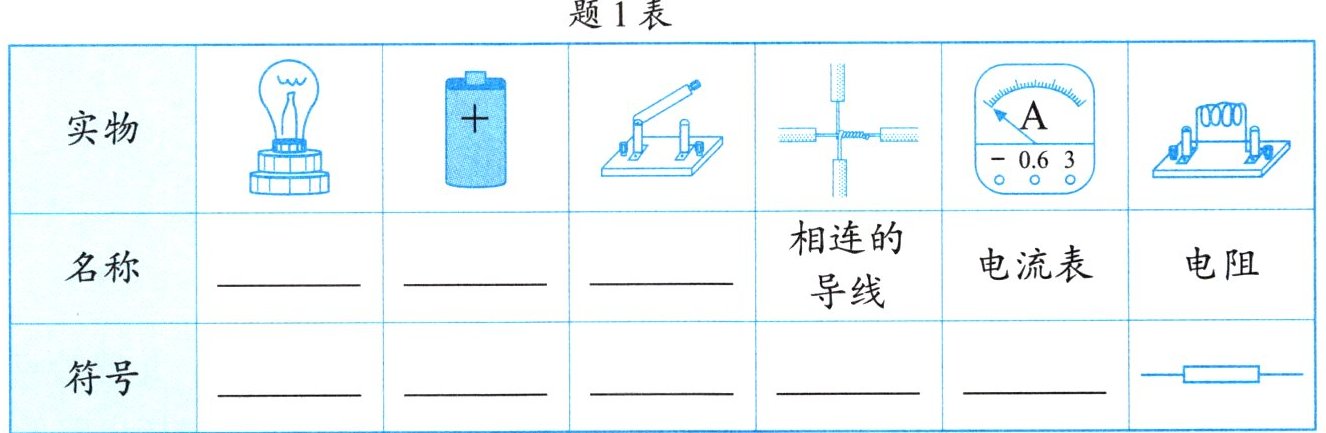

1. 请在横线上正确填写题1表中的电路元件对应的名称和符号。
|实物|||||||
|名称|______|______|______|相连的导线|电流表|电阻|
|符号|______|______|______|______|______||

答案


小灯泡
电池
开关




2. 下列关于画电路图的注意事项,说法错误的是(
D
)。
A.电路元件要用统一规定的符号
B.整个电路图最好呈长方形,导线要横平竖直
C.电路图要与实际电路连接顺序一一对应
D.电路图可以把所有元件放在一条横线上,并画在电路的拐角处

答案

D

解析

本题考察的是画电路图的注意事项。
A选项，电路元件要用统一规定的符号，这是画电路图的基本规范，便于交流和理解，所以A选项是正确的。
B选项，整个电路图最好呈长方形，导线要横平竖直，这样可以使电路图更加整洁、清晰，便于阅读和分析，所以B选项也是正确的。
C选项，电路图要与实际电路连接顺序一一对应，这是确保电路图准确反映实际电路连接情况的关键，所以C选项是正确的。
D选项，电路图可以把所有元件放在一条横线上，并画在电路的拐角处，这并不符合电路图的规范画法，也不便于理解和分析电路，所以D选项是错误的。

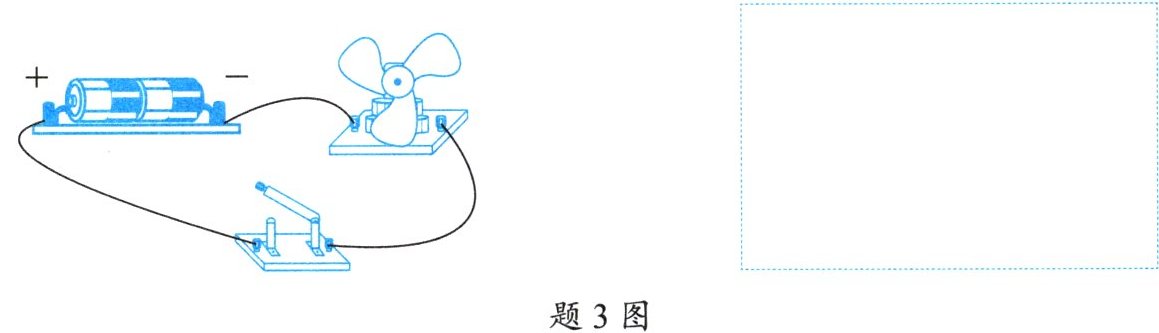

3. 如题3图所示,请根据实物图画出对应的电路图。

答案

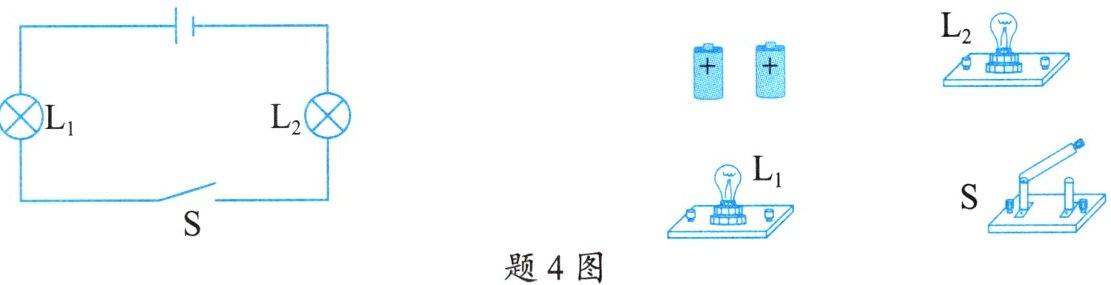

4. 如题4图所示,请根据电路图连接实物图。

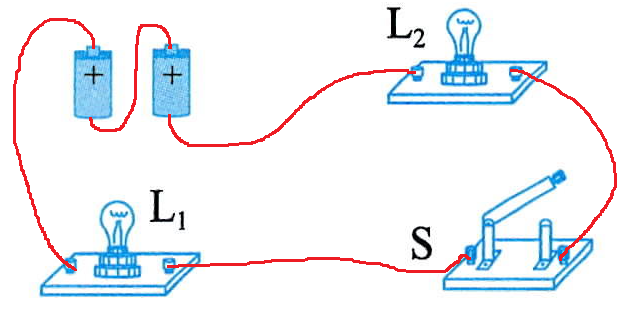

答案
