21. (2025·苏州期中)阅读短文,回答问题.
以声消声
科学研究发现,音叉的叉股向外侧振动时,会压缩外侧邻近的空气,使这部分空气变密；当叉股向内侧振动时,这部分空气又变疏……随着音叉的不断振动,空气中的声波由近处向远处传播.当两列频率相近的声波相遇时,如果其中一列声波的“密部”与另一列声波的“疏部”恰好相遇,它们就会相互抵消,在这些位置几乎听不到声音.

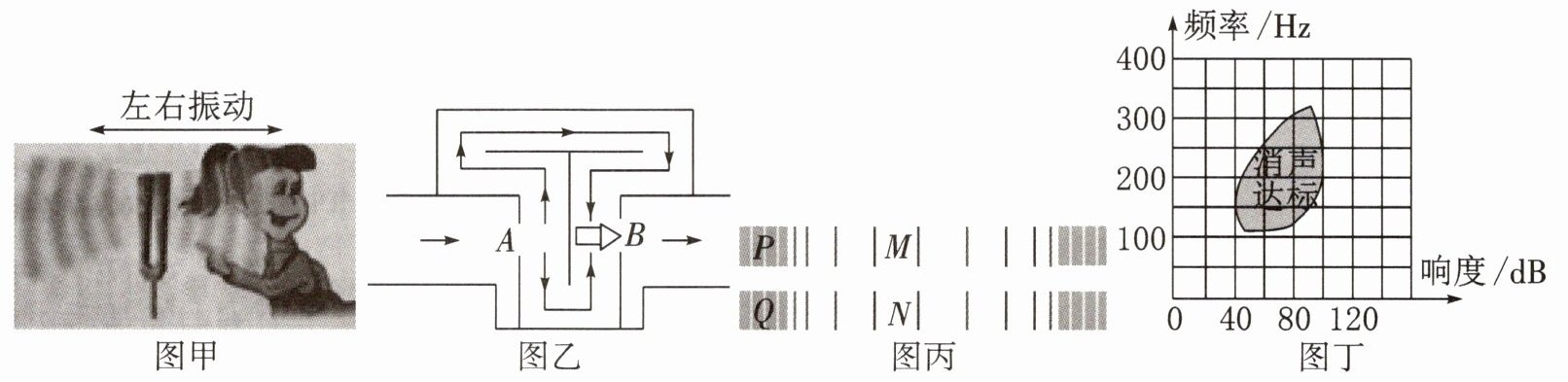

根据这个原理,科学家研发出一种消声器,它对特定频率的声音具有较好的消声效果.图乙是这种消声器的结构原理图,一列声波沿水平管道自左向右传播.当入射声波到达A处时,分成两束声波,它们分别向上、向下沿着图中箭头所示的方向传播,通过不同的路径在B处再次相遇,恰好发生消声现象.
消声器能有效控制发动机的周期性排气噪声,经消声处理后,其排气噪声可以降低70%以上.

(1) 图甲中,音叉叉股振动时,在音叉的左边、右边都会传播声波,则声波.
A. 向左和向右传播时,两边空气都是疏密相间的
B. 向左和向右传播时,两边空气都是均匀的
C. 向左传播时使空气变密,向右传播时使空气变疏
D. 向左传播时使空气变疏,向右传播时使空气变密
(2) 图乙中,B处声音的响度(大于/等于/小于)A处声音的响度.
(3) 图丙中用疏密相间的竖线表示两列频率相同的声波,P、Q表示密部,M、N表示疏部,则两列声波相遇时,消声效果不明显的情况是.
A. M与Q相遇
B. P与N相遇
C. M与N相遇
D. P与Q相遇
(4) 消声器的使用效果与噪声的频率和响度有关,图丁是某型号消声器在控制不同发动机的周期性排气噪声时的性能图像,以下情况中,消声不达标的是.
A. 响度为30 dB,频率为150 Hz
B. 响度为50 dB,频率为150 Hz
C. 响度为70 dB,频率为250 Hz
D. 响度为90 dB,频率为200 Hz

21.（1）A （2）小于 （3）CD （4）A

【分析】
本题围绕“以声消声”的原理展开，需结合短文描述、图像信息逐一分析各小题：
1. 第(1)题：根据短文，音叉叉股左右振动时，会交替压缩（变密）和疏化（变疏）空气，因此无论声波向左还是向右传播，周围空气都是疏密相间的，据此判断选项。
2. 第(2)题：图乙中，A处的声波分成两束后在B处相遇，发生消声现象（声波抵消），因此B处声音响度比A处小。
3. 第(3)题：消声的条件是一列声波的密部与另一列的疏部相遇，若密部与密部、疏部与疏部相遇则消声效果不明显，据此分析各选项。
4. 第(4)题：图丁中阴影区域为消声达标范围，需判断各选项的响度和频率是否在阴影内，不在则消声不达标。
【解析】
(1) 音叉叉股左右振动时，会交替压缩邻近空气使其变密，或使空气变疏，因此声波向左、向右传播时，两边空气均为疏密相间的，故选A。
(2) 图乙中，A处的声波经分路后在B处相遇，发生消声（声波相互抵消），因此B处声音的响度小于A处。
(3) 消声效果明显的情况是密部与疏部相遇：A选项M（疏部）与Q（密部）相遇，B选项P（密部）与N（疏部）相遇，均会抵消；C选项M（疏部）与N（疏部）相遇，D选项P（密部）与Q（密部）相遇，均不会抵消，消声效果不明显，故选CD。
(4) 图丁阴影为消声达标区域：A选项响度30dB、频率150Hz，不在阴影内，消声不达标；B、C、D选项均在阴影内，故选A。
【答案】
(1)A (2)小于 (3)CD (4)A
【知识点】
声波的传播、声音的干涉、噪声的控制
【点评】
本题结合短文和图像考查“以声消声”的原理，需准确理解声波的疏密分布、消声的条件，以及图像的信息读取，侧重对概念应用和图像分析能力的考查，整体难度适中。
【难度系数】
0.6
