1 充电宝的电量消耗完后，要给充电宝充电。此时充电宝相当于电路中的 （
A.用电器
B.开关
C.电源
D.导线
A
）A.用电器
B.开关
C.电源
D.导线
答案
A
解析
【分析】
要解答本题，需先明确电路中各基本元件的功能：电源是提供电能的装置，用电器是消耗电能的装置，开关用于控制电路通断，导线用于传导电流。题目中充电宝处于充电状态，需结合其能量转化判断对应的电路元件。
【解析】
电路各元件功能：电源提供电能，用电器消耗电能，开关控制电路通断，导线传导电流。充电宝充电时，外部电源向其供电，它将电能转化为自身的化学能储存，此过程中充电宝消耗电能，符合用电器的特征，因此相当于用电器。
【答案】
A
【知识点】
电路的组成；用电器的概念
【点评】
本题考查电路基本元件的区分，核心是理解充电时充电宝的能量转化（消耗电能），易混淆点是误将充电的充电宝判定为电源，属于基础概念题，难度较低。
【难度系数】
0.8
要解答本题，需先明确电路中各基本元件的功能：电源是提供电能的装置，用电器是消耗电能的装置，开关用于控制电路通断，导线用于传导电流。题目中充电宝处于充电状态，需结合其能量转化判断对应的电路元件。
【解析】
电路各元件功能：电源提供电能，用电器消耗电能，开关控制电路通断，导线传导电流。充电宝充电时，外部电源向其供电，它将电能转化为自身的化学能储存，此过程中充电宝消耗电能，符合用电器的特征，因此相当于用电器。
【答案】
A
【知识点】
电路的组成；用电器的概念
【点评】
本题考查电路基本元件的区分，核心是理解充电时充电宝的能量转化（消耗电能），易混淆点是误将充电的充电宝判定为电源，属于基础概念题，难度较低。
【难度系数】
0.8
2 电动自行车只要将车钥匙插入锁孔并顺时针旋转一下，车子就通电了。车钥匙的作用相当于电路中的 （
A.电源
B.用电器
C.开关
D.导线
C
）A.电源
B.用电器
C.开关
D.导线
答案
C
解析
【分析】要解决这道题，需先明确电路中各基本元件的作用：电源提供电能，用电器消耗电能，开关控制电路通断，导线输送电能。题目中车钥匙旋转后车子通电，说明钥匙能控制电路的通断，据此判断其对应的元件类型。
【解析】电路的组成元件中，电源是提供电能的装置；用电器是消耗电能的装置；开关的功能是控制电路的通断；导线用于连接电路元件、输送电能。本题中，车钥匙插入锁孔并顺时针旋转后电路通电，即钥匙控制了电路的通断，因此车钥匙相当于电路中的开关，对应选项C。
【答案】C
【知识点】电路的组成元件及作用
【点评】本题结合生活实例考查电路基本元件的功能，属于基础概念题，难度较低，学生易通过所学知识判断。
【难度系数】0.9
【解析】电路的组成元件中，电源是提供电能的装置；用电器是消耗电能的装置；开关的功能是控制电路的通断；导线用于连接电路元件、输送电能。本题中，车钥匙插入锁孔并顺时针旋转后电路通电，即钥匙控制了电路的通断，因此车钥匙相当于电路中的开关，对应选项C。
【答案】C
【知识点】电路的组成元件及作用
【点评】本题结合生活实例考查电路基本元件的功能，属于基础概念题，难度较低，学生易通过所学知识判断。
【难度系数】0.9
3 在如图所示的电路中，当开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合时，下列说法中正确的是 （
A.只有灯泡$\mathrm{L}_{1}$发光
B.只有灯泡$\mathrm{L}_{2}$发光
C.灯泡$\mathrm{L}_{1}$和灯泡$\mathrm{L}_{2}$都发光
D.灯泡$\mathrm{L}_{1}$和灯泡$\mathrm{L}_{2}$都不发光
A
）A.只有灯泡$\mathrm{L}_{1}$发光
B.只有灯泡$\mathrm{L}_{2}$发光
C.灯泡$\mathrm{L}_{1}$和灯泡$\mathrm{L}_{2}$都发光
D.灯泡$\mathrm{L}_{1}$和灯泡$\mathrm{L}_{2}$都不发光
答案
A
解析
【分析】
要判断开关都闭合时灯泡的发光情况，需先理清电路的电流路径：电源正极在左上方，负极在左下方。当$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合时，分别分析两个灯泡所在支路是否形成完整回路：$\mathrm{L}_{1}$所在支路可形成从电源正极出发，经中间导线、$\mathrm{L}_{1}$、$\mathrm{S}_{1}$回到负极的通路；$\mathrm{L}_{2}$所在支路的右端节点未连接到电源负极，无法形成完整回路，因此只有$\mathrm{L}_{1}$发光。
【解析】
当开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合时：
1. 灯泡$\mathrm{L}_{1}$的电流路径：电源正极 → 中间导线 → 右下方节点 → 灯泡$\mathrm{L}_{1}$ → 开关$\mathrm{S}_{1}$ → 电源负极，该路径为闭合通路，有电流通过，因此$\mathrm{L}_{1}$发光；
2. 灯泡$\mathrm{L}_{2}$的电流路径：电源正极 → 开关$\mathrm{S}_{2}$ → 灯泡$\mathrm{L}_{2}$ → 右上方节点，该节点未与电源负极连通，路径断开，无电流通过，因此$\mathrm{L}_{2}$不发光。
综上，只有灯泡$\mathrm{L}_{1}$发光，对应选项A。
【答案】
A
【知识点】
电路通路判断；断路分析
【点评】
本题考查简单电路的通路与断路判断，核心是正确识别开关闭合后各用电器的电流路径，明确完整回路的构成，属于基础电路分析题。
【难度系数】
0.3
要判断开关都闭合时灯泡的发光情况，需先理清电路的电流路径：电源正极在左上方，负极在左下方。当$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合时，分别分析两个灯泡所在支路是否形成完整回路：$\mathrm{L}_{1}$所在支路可形成从电源正极出发，经中间导线、$\mathrm{L}_{1}$、$\mathrm{S}_{1}$回到负极的通路；$\mathrm{L}_{2}$所在支路的右端节点未连接到电源负极，无法形成完整回路，因此只有$\mathrm{L}_{1}$发光。
【解析】
当开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合时：
1. 灯泡$\mathrm{L}_{1}$的电流路径：电源正极 → 中间导线 → 右下方节点 → 灯泡$\mathrm{L}_{1}$ → 开关$\mathrm{S}_{1}$ → 电源负极，该路径为闭合通路，有电流通过，因此$\mathrm{L}_{1}$发光；
2. 灯泡$\mathrm{L}_{2}$的电流路径：电源正极 → 开关$\mathrm{S}_{2}$ → 灯泡$\mathrm{L}_{2}$ → 右上方节点，该节点未与电源负极连通，路径断开，无电流通过，因此$\mathrm{L}_{2}$不发光。
综上，只有灯泡$\mathrm{L}_{1}$发光，对应选项A。
【答案】
A
【知识点】
电路通路判断；断路分析
【点评】
本题考查简单电路的通路与断路判断，核心是正确识别开关闭合后各用电器的电流路径，明确完整回路的构成，属于基础电路分析题。
【难度系数】
0.3

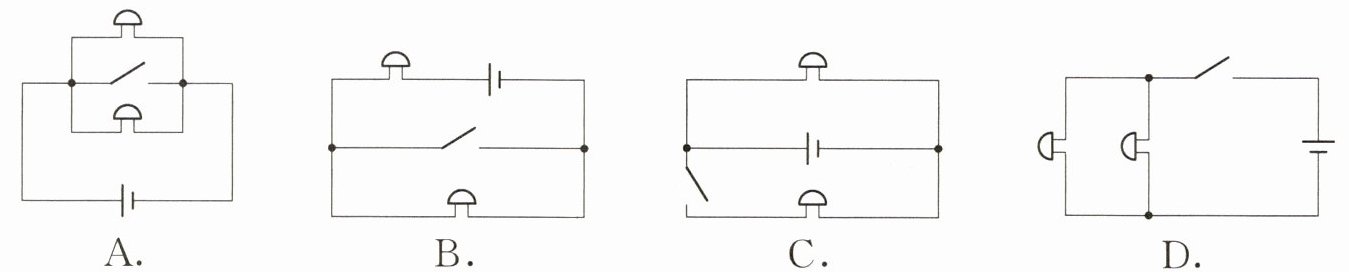

4 下列电路中，开关能够控制整个电路，且开关闭合后两个电铃都能工作的是 （
D
）答案
D
解析
【分析】要选出符合要求的电路，需明确两个条件：①开关能控制整个电路，说明开关在干路；②开关闭合后两个电铃都工作，说明两个电铃都有电流通过，无短路故障。接下来逐一分析各选项的电路结构：
1. 选项A：开关与一个电铃并联，开关闭合时会短路该电铃，且开关不在干路，无法控制整个电路，不符合要求；
2. 选项B：开关仅在下方电铃的支路中，只能控制下方电铃，不能控制整个电路，不符合要求；
3. 选项C：开关在左侧支路，仅控制该支路，无法控制整个电路，不符合要求；
4. 选项D：两个电铃并联，开关位于干路，电源也在干路，开关闭合后，电流经开关后分别通过两个电铃，两个电铃都能工作，开关可控制整个电路，符合要求。
【解析】对各选项逐一分析：
A：开关与上方电铃并联，闭合开关时上方电铃被短路，且开关不在干路，不能控制整个电路，错误；
B：开关仅在下方电铃支路，只能控制下方电铃，无法控制整个电路，错误；
C：开关在左侧支路，仅控制该支路，不能控制整个电路，错误；
D：两个电铃并联，开关在干路，电源在干路，开关闭合后，电流路径为：电源正极→开关→分为两路，分别经过两个电铃→电源负极，满足“开关控制整个电路，两个电铃都工作”的要求，正确。
【答案】D
【知识点】电路的连接、开关的作用
【点评】本题考查基础电路的分析，需掌握干路开关和支路开关的作用，同时能判断电路是否存在短路，属于电路知识的基础应用。
【难度系数】0.5
1. 选项A：开关与一个电铃并联，开关闭合时会短路该电铃，且开关不在干路，无法控制整个电路，不符合要求；
2. 选项B：开关仅在下方电铃的支路中，只能控制下方电铃，不能控制整个电路，不符合要求；
3. 选项C：开关在左侧支路，仅控制该支路，无法控制整个电路，不符合要求；
4. 选项D：两个电铃并联，开关位于干路，电源也在干路，开关闭合后，电流经开关后分别通过两个电铃，两个电铃都能工作，开关可控制整个电路，符合要求。
【解析】对各选项逐一分析：
A：开关与上方电铃并联，闭合开关时上方电铃被短路，且开关不在干路，不能控制整个电路，错误；
B：开关仅在下方电铃支路，只能控制下方电铃，无法控制整个电路，错误；
C：开关在左侧支路，仅控制该支路，不能控制整个电路，错误；
D：两个电铃并联，开关在干路，电源在干路，开关闭合后，电流路径为：电源正极→开关→分为两路，分别经过两个电铃→电源负极，满足“开关控制整个电路，两个电铃都工作”的要求，正确。
【答案】D
【知识点】电路的连接、开关的作用
【点评】本题考查基础电路的分析，需掌握干路开关和支路开关的作用，同时能判断电路是否存在短路，属于电路知识的基础应用。
【难度系数】0.5

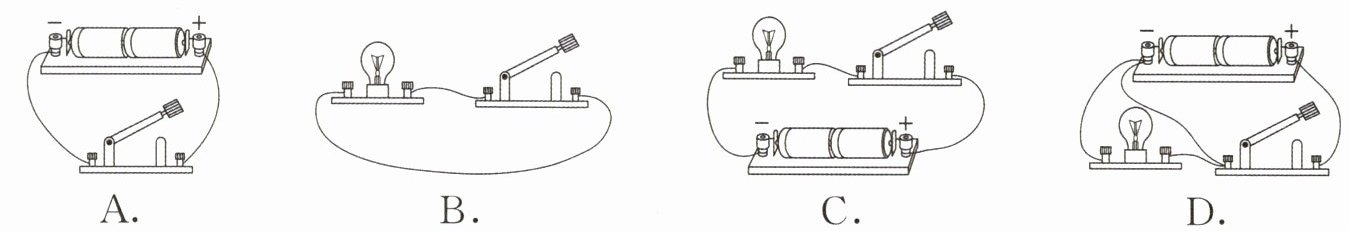

5 下列电路中，连接正确的是 （
C
）答案
C
解析
【分析】要判断电路连接是否正确，需依据电路的基本组成（电源、用电器、开关、导线），且电路不能短路，需形成完整的闭合回路。逐一分析各选项：A选项缺少用电器，开关闭合后会造成电源短路；B选项缺少电源，电路无法正常工作；C选项包含电源、灯泡（用电器）、开关，导线连接正确，形成完整回路；D选项中电源两极被导线直接连通，开关闭合后会短路电源。
【解析】逐个分析选项：A电路中没有用电器，开关闭合后电流不经过用电器直接从电源正极回到负极，造成电源短路，连接错误；B电路中没有电源，无法形成电流，连接错误；C电路由电源、灯泡（用电器）、开关和导线组成，形成完整的闭合回路，连接正确；D电路中电源的正负极被导线直接连接，开关闭合后会造成电源短路，连接错误。
【答案】C
【知识点】电路的组成、电路的连接
【点评】本题考查电路的基本连接，需掌握电路的组成要素及正确连接的要求，避免短路等错误情况，属于基础题。
【难度系数】0.6
【解析】逐个分析选项：A电路中没有用电器，开关闭合后电流不经过用电器直接从电源正极回到负极，造成电源短路，连接错误；B电路中没有电源，无法形成电流，连接错误；C电路由电源、灯泡（用电器）、开关和导线组成，形成完整的闭合回路，连接正确；D电路中电源的正负极被导线直接连接，开关闭合后会造成电源短路，连接错误。
【答案】C
【知识点】电路的组成、电路的连接
【点评】本题考查电路的基本连接，需掌握电路的组成要素及正确连接的要求，避免短路等错误情况，属于基础题。
【难度系数】0.6

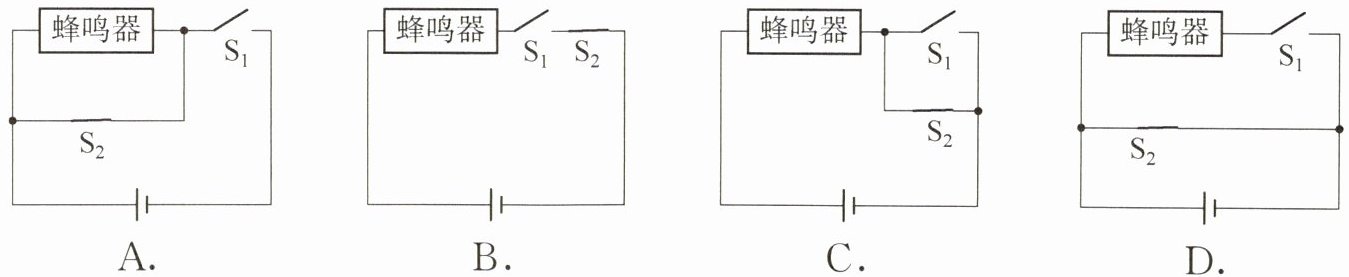

6 某探究小组想给自行车设计提醒收支架和锁车的电路，要求：当车的支架支起（开关$S_1$闭合）时，蜂鸣器响起，提醒锁车；当车上好锁抽出钥匙（开关$S_2$断开）后，蜂鸣器停止发声。他们设计了以下四个电路，其中符合上述要求的是（
B
）答案
B
解析
【分析】
要选出符合要求的电路，需明确题目条件：①当开关$ S_1 $闭合（支架支起）时，蜂鸣器响起；②当开关$ S_2 $断开（锁车）后，蜂鸣器停止发声。需逐一分析各选项电路中开关状态对应的蜂鸣器工作情况，匹配上述条件。
【解析】
逐个分析选项：
1. 选项A：$ S_2 $与蜂鸣器并联。当$ S_1 $闭合、$ S_2 $断开时，电路通路，蜂鸣器响；但$ S_2 $闭合时，蜂鸣器被短路，不响。不符合“S₂断开后蜂鸣器停止发声”的要求。
2. 选项B：蜂鸣器、$ S_1 $、$ S_2 $串联在电路中。只有当$ S_1 $和$ S_2 $都闭合时，电路通路，蜂鸣器响；若$ S_2 $断开，无论$ S_1 $是否闭合，电路均断路，蜂鸣器不响，完全符合题目要求：$ S_1 $闭合时，需$ S_2 $闭合蜂鸣器才响（提醒锁车），$ S_2 $断开（锁车）后蜂鸣器停止发声。
3. 选项C：$ S_1 $与$ S_2 $并联后和蜂鸣器串联。当$ S_1 $闭合、$ S_2 $断开时，电路通路，蜂鸣器响；$ S_2 $闭合时，无论$ S_1 $状态，蜂鸣器都响，不符合要求。
4. 选项D：$ S_2 $并联在电源两端，当$ S_2 $闭合时电源短路，蜂鸣器无法工作，不符合要求。
【答案】
B
【知识点】
电路串并联、开关控制作用
【点评】
本题结合实际应用考查电路分析，需明确开关对电路通断的控制作用，逐一验证各选项是否匹配题目条件，属于基础电路分析题，难度适中。
【难度系数】
0.5
要选出符合要求的电路，需明确题目条件：①当开关$ S_1 $闭合（支架支起）时，蜂鸣器响起；②当开关$ S_2 $断开（锁车）后，蜂鸣器停止发声。需逐一分析各选项电路中开关状态对应的蜂鸣器工作情况，匹配上述条件。
【解析】
逐个分析选项：
1. 选项A：$ S_2 $与蜂鸣器并联。当$ S_1 $闭合、$ S_2 $断开时，电路通路，蜂鸣器响；但$ S_2 $闭合时，蜂鸣器被短路，不响。不符合“S₂断开后蜂鸣器停止发声”的要求。
2. 选项B：蜂鸣器、$ S_1 $、$ S_2 $串联在电路中。只有当$ S_1 $和$ S_2 $都闭合时，电路通路，蜂鸣器响；若$ S_2 $断开，无论$ S_1 $是否闭合，电路均断路，蜂鸣器不响，完全符合题目要求：$ S_1 $闭合时，需$ S_2 $闭合蜂鸣器才响（提醒锁车），$ S_2 $断开（锁车）后蜂鸣器停止发声。
3. 选项C：$ S_1 $与$ S_2 $并联后和蜂鸣器串联。当$ S_1 $闭合、$ S_2 $断开时，电路通路，蜂鸣器响；$ S_2 $闭合时，无论$ S_1 $状态，蜂鸣器都响，不符合要求。
4. 选项D：$ S_2 $并联在电源两端，当$ S_2 $闭合时电源短路，蜂鸣器无法工作，不符合要求。
【答案】
B
【知识点】
电路串并联、开关控制作用
【点评】
本题结合实际应用考查电路分析，需明确开关对电路通断的控制作用，逐一验证各选项是否匹配题目条件，属于基础电路分析题，难度适中。
【难度系数】
0.5
