1. (2025·湖北中考) 2025 年 1 月 20 日，在第九届亚冬会火种采集仪式上，现场用图甲中的冰透镜成功点燃了火炬。小红为了研究此现象，让光束透过近视眼镜和老花眼镜投射在墙上，如图乙。(选填“上”或“下”)方眼镜的透镜类型与冰透镜相同，为透镜。

上；凸

冰透镜能点燃火炬，说明它对光线具有会聚作用，属于凸透镜。老花眼镜（凸透镜）对光线有会聚作用，近视眼镜（凹透镜）对光线有发散作用；由图乙可知，上方的眼镜使光线会聚，因此上方眼镜的透镜类型与冰透镜相同，为凸透镜。

2. 【科技创新】(2025·黄冈模拟) 如图为我国自主研发的“机器狗”，头部的“眼睛”能提供感知外界的“视觉”，其成像原理与人眼相似，主要由光学镜头(相当于晶状体)、内置光电传感器(相当于视网膜)组成。“机器狗”的“眼睛”正常工作时，下列说法正确的是()

A.光学镜头对光有发散作用
B.被观测物体在光电传感器上成正立、缩小的像
C.“眼睛”靠近被观测物体时，光电传感器上的像变小
D.“眼睛”到被观测物体的距离大于光学镜头的 2 倍焦距

D

本题考查凸透镜成像规律的应用，机器狗的“眼睛”成像原理与人眼相似，光学镜头相当于凸透镜：
1. 凸透镜对光有会聚作用，故A错误；
2. 机器狗“眼睛”工作时，被观测物体在光电传感器上成倒立、缩小的实像，故B错误；
3. 根据凸透镜成像规律，物近像远像变大，“眼睛”靠近被观测物体时，物距减小，光电传感器上的像变大，故C错误；
4. 当物体位于凸透镜2倍焦距以外时，成倒立、缩小的实像，与机器狗“眼睛”的成像情况一致，因此“眼睛”到被观测物体的距离大于光学镜头的2倍焦距，故D正确。

3. (2025·宜昌模拟) 如图所示，图中 $S'$ 为烛焰 $S$ 的像，请通过光路作图在正确的位置画出透镜，并标出一个焦点 $F$ 的位置。

答案略

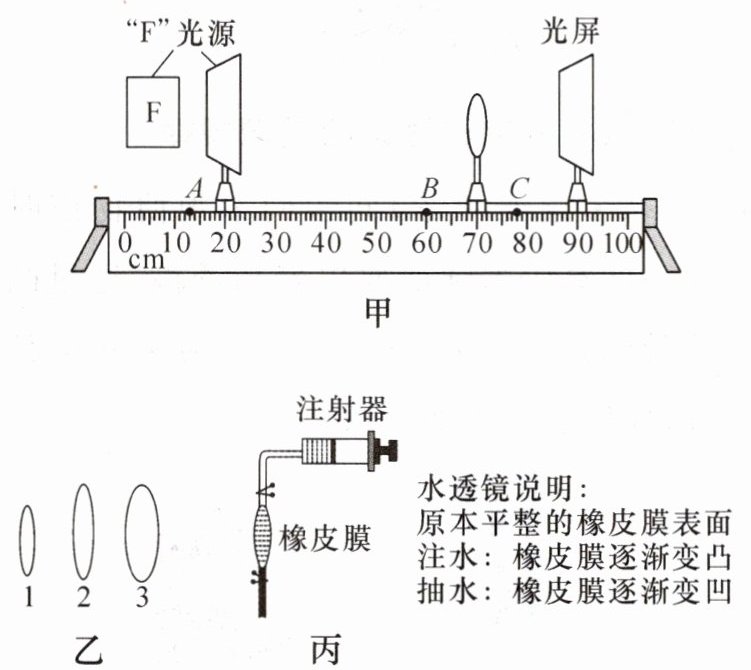

4. (2025·襄阳模拟) 为探究近视眼的矫正过程，小红组装了如图甲所示的实验装置，其中用“F”型光源代替可视物体，光屏模拟视网膜。选用如图乙所示的 2 号凸透镜模拟晶状体，闭合“F”型光源开关，调节各个元件的位置，直到光屏上呈现倒立、缩小的清晰像，正常眼睛的视物模型便组装完成。


(1) 模拟近视眼视物情况，选择图乙中的(填序号)号透镜替代 2 号透镜安装在光具座上后，光屏上的像变模糊。
(2) 用如图丙所示的水透镜模拟近视眼的矫正过程。应将水透镜置于光具座上的(选填“A”“B”或“C”)点，缓慢调节水透镜中的水量，当水透镜形成焦距合适的透镜时，光屏上呈现清晰的像，近视眼的成像情况得到改善。
(3) 更换焦距更小的凸透镜模拟近视程度更严重的眼睛晶状体，为了改善视网膜上的成像情况，实验时需要用注射器(选填“抽取”或“注入”)适量水。
(4) 根据上述实验，近视程度更严重的同学应选择焦距(选填“更大”或“更小”)的透镜来矫正。

(1) 3
(2) B；凹
(3) 抽取
(4) 更小
