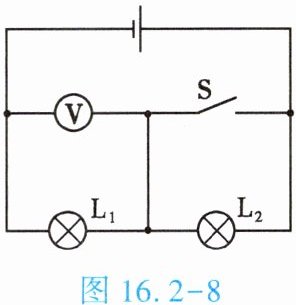

2. (★★)如图16.2-8所示的电路图中，电源电压保持不变，开关S闭合时，电压表的示数为4.5 V；开关S断开时，电压表的示数为3 V，则此时小灯泡L₁和L₂两端的电压分别是 V和 V。
答案
3；1.5
解析
解：
开关S闭合时，L₂被短路，电压表测量电源电压，因此电源电压U=4.5V。
开关S断开时，L₁和L₂串联，电压表测量L₁两端的电压，因此L₁两端的电压U₁=3V。
根据串联电路的电压规律：串联电路总电压等于各部分电路两端电压之和，可得L₂两端的电压：
$U_2 = U - U_1 = 4.5\ \mathrm{V} - 3\ \mathrm{V} = 1.5\ \mathrm{V}$。
开关S闭合时，L₂被短路，电压表测量电源电压，因此电源电压U=4.5V。
开关S断开时，L₁和L₂串联，电压表测量L₁两端的电压，因此L₁两端的电压U₁=3V。
根据串联电路的电压规律：串联电路总电压等于各部分电路两端电压之和，可得L₂两端的电压：
$U_2 = U - U_1 = 4.5\ \mathrm{V} - 3\ \mathrm{V} = 1.5\ \mathrm{V}$。
3. (★★)如图16.2-9所示的电路图中，先用电压表测量小灯泡$\mathrm{L}_1$两端的电压，当改为测量小灯泡$\mathrm{L}_2$两端的电压时，只将电压表接A点的一端改接到C点，这种接法（填“正确”或“不正确”），原因是。
答案
解：
不正确
电压表的正负接线柱接反了，电流从电压表的负接线柱流入、正接线柱流出，指针反向偏转，无法正确测量小灯泡$\mathrm{L}_2$两端的电压。
不正确
电压表的正负接线柱接反了，电流从电压表的负接线柱流入、正接线柱流出，指针反向偏转，无法正确测量小灯泡$\mathrm{L}_2$两端的电压。

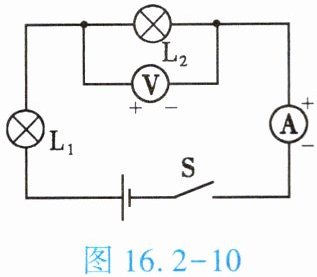

4. (★★)如图16.2-10所示的电路图中，闭合开关S后，两盏灯都不发光，电流表指针看不出偏转，电压表示数接近电源电压。电路的故障可能是【 】
A.灯$\mathrm{L}_1$发生短路
B.灯$\mathrm{L}_2$发生断路
C.电流表是坏的
D.灯$\mathrm{L}_1$、$\mathrm{L}_2$的灯丝都断了
A.灯$\mathrm{L}_1$发生短路
B.灯$\mathrm{L}_2$发生断路
C.电流表是坏的
D.灯$\mathrm{L}_1$、$\mathrm{L}_2$的灯丝都断了
答案
B
解析
由图可知，L₁与L₂串联，电流表测电路电流，电压表测L₂两端电压。逐个分析选项：
1. 若A选项灯L₁短路：电路通路，电流表有示数，L₂会发光，不符合故障现象。
2. 若B选项灯L₂断路：整个电路断开，无电流，电流表指针不偏转、两灯都不发光，此时电压表通过L₁、电流表、开关直接连接到电源两端，示数接近电源电压，符合所有故障现象。
3. 若C选项电流表是坏的：电路断开，电压表无法连通到电源正极，电压表示数为0，不符合电压表示数接近电源电压的现象。
4. 若D选项灯L₁、L₂灯丝都断了：电压表无法连通到电源负极侧，电压表示数为0，不符合故障现象。
综上故障为灯L₂发生断路。
1. 若A选项灯L₁短路：电路通路，电流表有示数，L₂会发光，不符合故障现象。
2. 若B选项灯L₂断路：整个电路断开，无电流，电流表指针不偏转、两灯都不发光，此时电压表通过L₁、电流表、开关直接连接到电源两端，示数接近电源电压，符合所有故障现象。
3. 若C选项电流表是坏的：电路断开，电压表无法连通到电源正极，电压表示数为0，不符合电压表示数接近电源电压的现象。
4. 若D选项灯L₁、L₂灯丝都断了：电压表无法连通到电源负极侧，电压表示数为0，不符合故障现象。
综上故障为灯L₂发生断路。

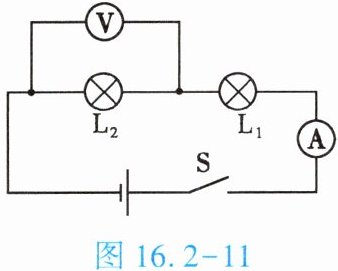

5.(★★★)(双选)如图16.2-11所示的电路图中，开关S闭合后，发现电流表的指针偏转，电压表的指针没有偏转，则可能出现的故障是【 】
A.电流表出现短路
B.电压表出现短路
C.灯泡$\mathrm{L}_2$出现短路
D.灯泡$\mathrm{L}_1$出现短路
A.电流表出现短路
B.电压表出现短路
C.灯泡$\mathrm{L}_2$出现短路
D.灯泡$\mathrm{L}_1$出现短路
答案
BC
解析
由图可知，L₁与L₂串联，电流表测电路中的电流，电压表测L₂两端的电压。
逐一分析选项：
1. 选项A：若电流表短路，电路为通路但电流表无电流通过，指针不会偏转，不符合题意。
2. 选项B：若电压表短路，电压表无示数，此时电路仍为通路，有电流通过电流表，指针偏转，符合题意。
3. 选项C：若灯泡L₂短路，并联在L₂两端的电压表同时被短路，电压表无示数，电路为通路，电流表有电流通过，指针偏转，符合题意。
4. 选项D：若灯泡L₁短路，电路为通路，电流表指针偏转，此时电压表测量电源电压，指针会发生偏转，不符合题意。
综上符合条件的故障是B、C。
逐一分析选项：
1. 选项A：若电流表短路，电路为通路但电流表无电流通过，指针不会偏转，不符合题意。
2. 选项B：若电压表短路，电压表无示数，此时电路仍为通路，有电流通过电流表，指针偏转，符合题意。
3. 选项C：若灯泡L₂短路，并联在L₂两端的电压表同时被短路，电压表无示数，电路为通路，电流表有电流通过，指针偏转，符合题意。
4. 选项D：若灯泡L₁短路，电路为通路，电流表指针偏转，此时电压表测量电源电压，指针会发生偏转，不符合题意。
综上符合条件的故障是B、C。

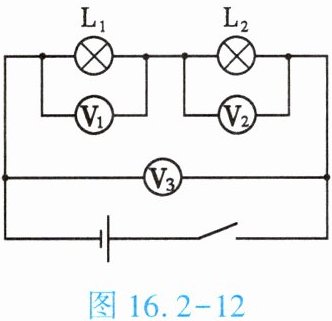

6. (★★★)用如图16.2-12所示电路图来探究串联电路电压特点时：
(1)实验中应选择规格（填“相同”或“不相同”）的灯泡。

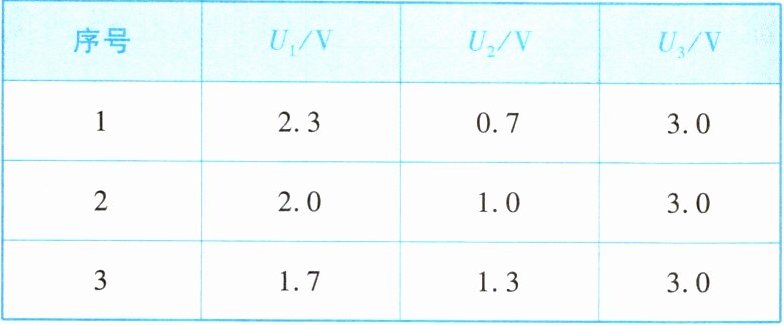

(2)用电压表分别测出小灯泡$L_1$和$L_2$两端电压及串联总电压，分别是$U_1$、$U_2$、$U_3$，经过多次实验，将得到的数据记录在下表中。分析实验数据，可以得到串联电路的电压特点是（用公式表示）。
(3)进行多次实验的主要目的是。
(1)实验中应选择规格（填“相同”或“不相同”）的灯泡。
(2)用电压表分别测出小灯泡$L_1$和$L_2$两端电压及串联总电压，分别是$U_1$、$U_2$、$U_3$，经过多次实验，将得到的数据记录在下表中。分析实验数据，可以得到串联电路的电压特点是（用公式表示）。
(3)进行多次实验的主要目的是。
答案
解：
(1) 不相同
(2) $U_3 = U_1 + U_2$
(3) 寻找普遍规律，避免实验结论的偶然性
(1) 不相同
(2) $U_3 = U_1 + U_2$
(3) 寻找普遍规律，避免实验结论的偶然性
