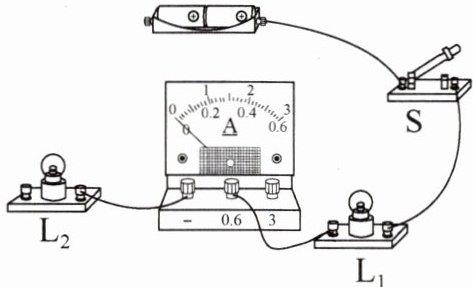

10. 如图所示，请用笔画线表示导线，使小灯泡L₁和L₂并联，开关控制小灯泡L₁和L₂，电流表测量小灯泡L₁中的电流，注意导线不要交叉。
答案
连接电路如下：
1. 从电源正极（或电流表正接线柱）引出一根导线，连接到开关 S 的一个接线柱。
2. 从开关 S 的另一个接线柱引出两根导线，分别连接到小灯泡$L_1$和$L_2$的一个接线柱。
3. 从电流表的正接线柱（已用一接线柱接电源或与开关连接时对应）引接线考虑（图示电流表两个负接线柱-，0.6，3 选 0.6 接线柱为L1电流测量），从电流表 0.6A 接线柱引出一根导线连接到小灯泡$L_1$的另一个接线柱。
4. 从小灯泡$L_1$和$L_2$的另一个接线柱各引出一根导线，连接到电源负极或电流表负接线柱。
5. 确保导线连接不交叉。
最终连接图应如下所示，使$L_1$和$L_2$并联，开关控制$L_1$和$L_2$，电流表测量$L_1$中的电流。
（由于无法实际画图，这里用文字描述连接方式，实际作答时应画出导线连接图）。
1. 从电源正极（或电流表正接线柱）引出一根导线，连接到开关 S 的一个接线柱。
2. 从开关 S 的另一个接线柱引出两根导线，分别连接到小灯泡$L_1$和$L_2$的一个接线柱。
3. 从电流表的正接线柱（已用一接线柱接电源或与开关连接时对应）引接线考虑（图示电流表两个负接线柱-，0.6，3 选 0.6 接线柱为L1电流测量），从电流表 0.6A 接线柱引出一根导线连接到小灯泡$L_1$的另一个接线柱。
4. 从小灯泡$L_1$和$L_2$的另一个接线柱各引出一根导线，连接到电源负极或电流表负接线柱。
5. 确保导线连接不交叉。
最终连接图应如下所示，使$L_1$和$L_2$并联，开关控制$L_1$和$L_2$，电流表测量$L_1$中的电流。
（由于无法实际画图，这里用文字描述连接方式，实际作答时应画出导线连接图）。
解析
【分析】
要完成L₁和L₂并联、开关控制两者、电流表测L₁电流的电路连接，需明确：①并联电路各用电器两端分别接电源两极；②开关在干路可控制所有用电器；③电流表需与被测用电器（L₁）串联，且电流从电流表正接线柱流入、负接线柱流出。解题思路：先确定干路路径（电源→开关），再将电路分为两条支路，一条支路串联电流表和L₁，另一条支路直接连接L₂，最后两条支路汇合回到电源负极，确保导线不交叉。
【解析】
1. 干路连接：从电源正极引出导线，连接开关S的一个接线柱，开关S的另一个接线柱作为干路分支点。
2. L₁支路：从开关S的分支点引出导线，连接电流表的“0.6”接线柱（电流表正接线柱），再从电流表的“-”接线柱引出导线，连接小灯泡L₁的一个接线柱，L₁的另一个接线柱连接到电源负极。
3. L₂支路：从开关S的分支点引出另一根导线，直接连接小灯泡L₂的一个接线柱，L₂的另一个接线柱连接到电源负极。
4. 检查：确保L₁、L₂两端都分别接电源正负极（并联），开关控制整个电路，电流表与L₁串联，导线无交叉。
【答案】
连接方式：电源正极→开关S→分支为两路，一路经电流表“0.6”接线柱→电流表“-”接线柱→L₁→电源负极；另一路经L₂→电源负极（实际作答时按此路径用笔画线连接，导线不交叉）
【知识点】
并联电路、电流表使用、电路连接
【点评】
本题考查并联电路的连接及电流表的正确使用，是电路基础题，需明确并联电路特点和电流表串联要求，难度适中。
【难度系数】
0.5
要完成L₁和L₂并联、开关控制两者、电流表测L₁电流的电路连接，需明确：①并联电路各用电器两端分别接电源两极；②开关在干路可控制所有用电器；③电流表需与被测用电器（L₁）串联，且电流从电流表正接线柱流入、负接线柱流出。解题思路：先确定干路路径（电源→开关），再将电路分为两条支路，一条支路串联电流表和L₁，另一条支路直接连接L₂，最后两条支路汇合回到电源负极，确保导线不交叉。
【解析】
1. 干路连接：从电源正极引出导线，连接开关S的一个接线柱，开关S的另一个接线柱作为干路分支点。
2. L₁支路：从开关S的分支点引出导线，连接电流表的“0.6”接线柱（电流表正接线柱），再从电流表的“-”接线柱引出导线，连接小灯泡L₁的一个接线柱，L₁的另一个接线柱连接到电源负极。
3. L₂支路：从开关S的分支点引出另一根导线，直接连接小灯泡L₂的一个接线柱，L₂的另一个接线柱连接到电源负极。
4. 检查：确保L₁、L₂两端都分别接电源正负极（并联），开关控制整个电路，电流表与L₁串联，导线无交叉。
【答案】
连接方式：电源正极→开关S→分支为两路，一路经电流表“0.6”接线柱→电流表“-”接线柱→L₁→电源负极；另一路经L₂→电源负极（实际作答时按此路径用笔画线连接，导线不交叉）
【知识点】
并联电路、电流表使用、电路连接
【点评】
本题考查并联电路的连接及电流表的正确使用，是电路基础题，需明确并联电路特点和电流表串联要求，难度适中。
【难度系数】
0.5

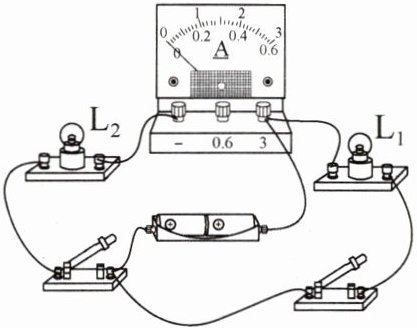

11. 在用电流表测量电流的实验中，某同学用如图所示的实物电路来测量通过小灯泡的电流。
（1）该实物电路测量的是通过小灯泡L₂的电流，其中有一处明显错误是。
（2）现要测量通过小灯泡L₁的电流，只允许变动原图中一根导线的一个端点的接线位置，请在需要改变的导线上画“×”，并在图中用虚线表示导线标出正确接法，注意导线不要交叉。
（1）该实物电路测量的是通过小灯泡L₂的电流，其中有一处明显错误是。
（2）现要测量通过小灯泡L₁的电流，只允许变动原图中一根导线的一个端点的接线位置，请在需要改变的导线上画“×”，并在图中用虚线表示导线标出正确接法，注意导线不要交叉。
答案
(1) 电流表正负接线柱接反
(2) （在原图中，将连接电流表负接线柱与L₂左端的导线打“×”，用虚线将该导线端点改接到L₁左端）
(2) （在原图中，将连接电流表负接线柱与L₂左端的导线打“×”，用虚线将该导线端点改接到L₁左端）
解析
【分析】
要解决本题，需掌握电流表的正确使用规则：电流必须从电流表的正接线柱流入，负接线柱流出，否则指针会反向偏转；测量某用电器电流时，电流表需与该用电器串联。对于第（1）问，观察电流表接线判断错误；第（2）问，要测L₁的电流，需让电流表与L₁串联，且保证接线正确，仅改动一根导线的一个端点即可。
【解析】
（1）电流表的正确使用要求电流从正接线柱流入，负接线柱流出。由实物图可知，电流从电流表的负接线柱流入，从正接线柱（3接线柱）流出，导致指针反向偏转，因此该电路的明显错误是电流表正负接线柱接反。
（2）要测量通过小灯泡L₁的电流，需使电流表与L₁串联，且电流从电流表正接线柱流入、负接线柱流出。原图中连接电流表负接线柱与L₂左端的导线不符合要求，将该导线在L₂左端的端点打“×”，用虚线将该端点改接到L₁的左端，此时电流路径为：电源正极→电流表3接线柱→电流表内部→负接线柱→L₁→右侧开关→电源负极，电流表与L₁串联，接线柱连接正确，可测量L₁的电流，且导线不交叉。
【答案】
（1）电流表正负接线柱接反；（2）（在原图中，将连接电流表负接线柱与L₂左端的导线打“×”，用虚线将该导线端点改接到L₁左端）
【知识点】
电流表的使用；电路连接
【点评】
本题考查电流表的正确使用和电路的改接，是初中电学的基础题型，需牢记电流表的接线规则，改线时要保证电路通路且电流表连接正确，难度适中。
【难度系数】
0.5
要解决本题，需掌握电流表的正确使用规则：电流必须从电流表的正接线柱流入，负接线柱流出，否则指针会反向偏转；测量某用电器电流时，电流表需与该用电器串联。对于第（1）问，观察电流表接线判断错误；第（2）问，要测L₁的电流，需让电流表与L₁串联，且保证接线正确，仅改动一根导线的一个端点即可。
【解析】
（1）电流表的正确使用要求电流从正接线柱流入，负接线柱流出。由实物图可知，电流从电流表的负接线柱流入，从正接线柱（3接线柱）流出，导致指针反向偏转，因此该电路的明显错误是电流表正负接线柱接反。
（2）要测量通过小灯泡L₁的电流，需使电流表与L₁串联，且电流从电流表正接线柱流入、负接线柱流出。原图中连接电流表负接线柱与L₂左端的导线不符合要求，将该导线在L₂左端的端点打“×”，用虚线将该端点改接到L₁的左端，此时电流路径为：电源正极→电流表3接线柱→电流表内部→负接线柱→L₁→右侧开关→电源负极，电流表与L₁串联，接线柱连接正确，可测量L₁的电流，且导线不交叉。
【答案】
（1）电流表正负接线柱接反；（2）（在原图中，将连接电流表负接线柱与L₂左端的导线打“×”，用虚线将该导线端点改接到L₁左端）
【知识点】
电流表的使用；电路连接
【点评】
本题考查电流表的正确使用和电路的改接，是初中电学的基础题型，需牢记电流表的接线规则，改线时要保证电路通路且电流表连接正确，难度适中。
【难度系数】
