8.(4分)某市政府实行的“绿色早餐工程”采用了如图所示的推车供应早餐，餐点均匀摆放在推车内。当售货员将推车前轮推到A处路沿时，售货员向下按扶把，这时推车可以视为杠杆，支点是（选填“前轮”或“后轮”，下同）；当后轮遇到路沿时，售货员向上提扶把，这时支点是。

后轮；前轮。

解：杠杆的支点是杠杆绕着转动的固定点。
当售货员向下按扶把时，前轮会被抬离地面，整个推车绕后轮转动，因此此时的支点是后轮；
当后轮遇到路沿，售货员向上提扶把时，后轮会被抬离地面，整个推车绕前轮转动，因此此时的支点是前轮。

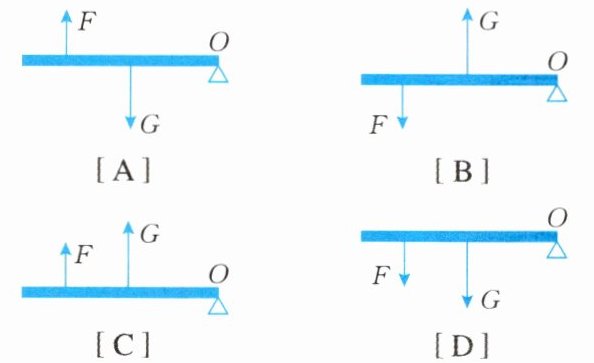

9. 如图所示的平板支撑是一种类似于俯卧撑的肌肉训练方法，可以有效塑造腰部、腹部和臀部的线条。人做平板支撑时，身体可看作一个杠杆，下列能正确表示此杠杆示意图的是 （）

A

解：人做平板支撑时，脚与地面的接触点为支点O，位于身体的右端；地面对前臂的支持力F竖直向上，作用在身体左端的前臂位置；人体自身的重力G竖直向下，作用在重心，位于支点O和支持力F之间。
对比各选项，只有A符合上述杠杆的受力与支点特征。

10.(6分)作图题。
(1)(2分)如图所示，拉杆式旅行箱可看作杠杆。请画出拉杆箱在图示位置静止时受到重力的示意图和作用在A点的力F的力臂。

第10(1)题图

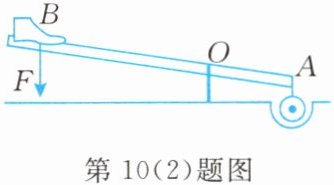

(2)(2分)过去农村用的舂米工具是一个杠杆，如图是它的结构示意图。O为固定转轴，在A端连接着石球，脚踏B端可以使石球升高，抬起脚，石球会落下击打稻谷。请在图中画出动力F的力臂和石球所受重力G的示意图。

第10(2)题图

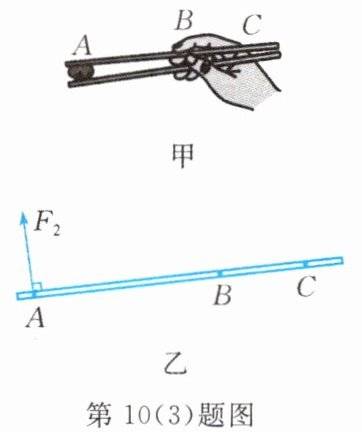

(3)(2分)筷子是我国传统的用餐工具，它应用了杠杆的原理，如图甲所示。请你在图乙中标出这根筷子使用时的支点O，并画出动力$F_1$和阻力臂$l_2$。

第10(3)题图

解：
(1) ① 重力示意图：从旅行箱的重心O竖直向下画一条带箭头的线段，在箭头旁标注符号G。
② 力F的力臂：确定杠杆支点为旅行箱底部滚轮的中心，从该支点向力F的作用线作垂线，支点到垂足的垂线段即为力F的力臂，标注符号l。
(2) ① 动力F的力臂：从固定转轴O点向动力F的作用线作垂线，支点O到垂足的垂线段即为动力F的力臂，标注符号$l_1$。
② 石球重力G的示意图：从A端石球的重心竖直向下画一条带箭头的线段，在箭头旁标注符号G。
(3) ① 支点O：将支点标注在筷子最右端的C点位置。
② 动力$F_1$：在B点处，沿手对筷子的施力方向（垂直筷子指向内侧）画带箭头的线段，标注符号$F_1$。
③ 阻力臂$l_2$：从支点O向阻力$F_2$的作用线作垂线，支点O到垂足的垂线段即为阻力臂，标注符号$l_2$。

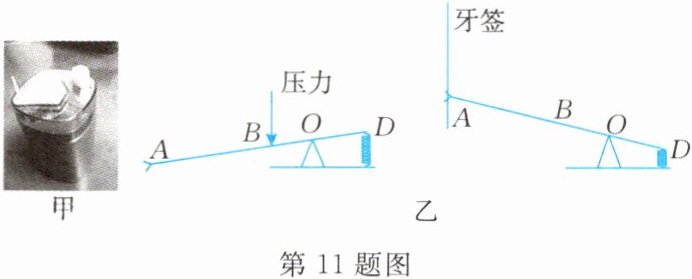

11.[科学态度]一次聚会中，小科看到餐桌上有一个很有趣的自动拾取牙签盒，如图甲所示。当按下盒顶的圆柱体按钮再松开时，一根牙签就从盖子上的一个小孔中弹出。他拆开发现内部结构示意图如图乙所示。下列说法错误的是（）


A.图乙中杆AOD可看作杠杆，D处连接可伸缩的弹簧
B.当按下按钮时，按钮对B处施加力，使杆绕O点逆时针转动
C.当松开按钮时，D处受到向下的力，使A端翘起将牙签送出
D.将牙签送出时，D处受到的弹簧向下的力是杠杆的阻力

D

逐个分析选项：
1. 选项A：杆AOD可绕固定点O转动，符合杠杆的定义，D处连接可伸缩的弹簧，说法正确。
2. 选项B：按下按钮时，B处受到向下的压力，支点为O，B位于O左侧，向下压B时A端向下运动、D端向上运动，杆绕O点逆时针转动，说法正确。
3. 选项C：松开按钮时，被压缩的弹簧对D施加向下的力，D端向下运动，杠杆绕O点转动使A端向上翘起，将牙签送出，说法正确。
4. 选项D：将牙签送出时，弹簧对D处向下的力是促使杠杆转动的动力，不是阻碍杠杆转动的阻力，该说法错误。
本题要求选出错误的说法。
