1. 下列不属于杠杆的是 （）
A.扳手
B.无障碍斜坡通道
C.筷子
D.开瓶器
A.扳手
B.无障碍斜坡通道
C.筷子
D.开瓶器
答案
B
解析
根据杠杆的定义，杠杆是能绕某一固定点转动的硬棒。扳手、筷子、开瓶器使用时都符合杠杆的特征，属于杠杆；无障碍斜坡通道属于斜面类简单机械，不存在可绕着转动的固定点，不属于杠杆。
2.小科学习了杠杆的相关知识，下列关于杠杆的理解，正确的是 （）
A.杠杆一定是直的
B.力臂是支点到力的作用线的距离
C.杠杆的动力作用点一定在物体上
D.力臂是支点到力的作用点的连线长度
A.杠杆一定是直的
B.力臂是支点到力的作用线的距离
C.杠杆的动力作用点一定在物体上
D.力臂是支点到力的作用点的连线长度
答案
B
解析
逐一分析选项：A. 杠杆是能绕固定点转动的硬棒，形状可以是直的也可以是弯曲的，比如羊角锤属于杠杆但不是直的，A错误；B. 由力臂的定义可知，力臂是支点到力的作用线的垂直距离，即支点到力的作用线的距离，B正确；C. 杠杆的动力作用点一定在杠杆上，并非一定在被作用的物体上，C错误；D. 力臂是支点到力的作用线的距离，不是支点到力的作用点的连线长度，仅当力与该连线垂直时二者数值才相等，D错误。

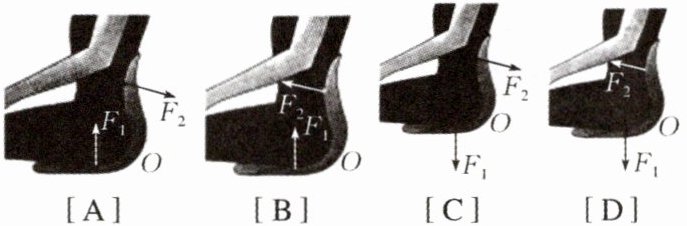

3. 如图是一款人体工学护腰坐垫，人坐上后能支撑腰部，调整坐姿。使用该护腰坐垫时，人的腰抵住靠背，此时可将该坐垫视作一个杠杆。下列关于该杠杆所受动力及阻力的示意图中，正确的是（）
[A] [B] [C] [D]
[A] [B] [C] [D]
答案
解：
该杠杆的支点O在坐垫底部的前端：
① 人坐上坐垫时，臀部对坐垫的压力是动力$F_1$，方向竖直向下，因此A、B中$F_1$方向向上，不符合实际，排除A、B。
② 人的腰部抵住坐垫靠背，腰部对靠背的作用力是阻力$F_2$，方向指向坐垫靠背内侧（斜向左），C中$F_2$方向向外，是坐垫对腰部的力，受力物体不是坐垫，不符合要求，排除C。
综上，正确选项为D。
该杠杆的支点O在坐垫底部的前端：
① 人坐上坐垫时，臀部对坐垫的压力是动力$F_1$，方向竖直向下，因此A、B中$F_1$方向向上，不符合实际，排除A、B。
② 人的腰部抵住坐垫靠背，腰部对靠背的作用力是阻力$F_2$，方向指向坐垫靠背内侧（斜向左），C中$F_2$方向向外，是坐垫对腰部的力，受力物体不是坐垫，不符合要求，排除C。
综上，正确选项为D。

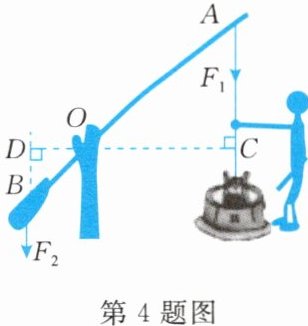

4. 如图所示，利用桔槔从井里汲水，它的前端A系一水桶，后端B系一配重物，O为支点。当人沿着AC方向向下拉时，拉力$F_1$的力臂是 （）
A.OA
B.OB
C.OC
D.OD
A.OA
B.OB
C.OC
D.OD
答案
C
解析
根据力臂的定义，力臂是支点到力的作用线的垂直距离。本题支点为O，拉力$F_1$沿竖直向下方向，其作用线为AC所在的竖直线，从O向该作用线作垂线，对应的垂线段为OC，因此拉力$F_1$的力臂是OC。

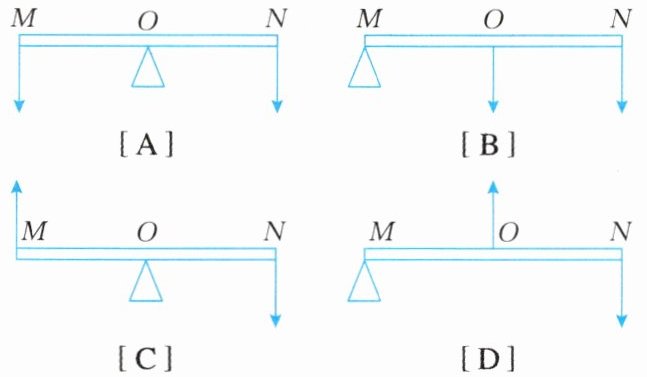

5. 如图是燕尾夹，MON 可以看成一个杠杆。用力按压 N 点即可打开燕尾夹，下列能正确表示该杠杆工作原理的示意图是（）
[A]
[B]
[C]
[D]
[A]
[B]
[C]
[D]
答案
解：
燕尾夹的MON杠杆，支点为O点：
1. 按压N点时，手对N点施加向下的动力，使杠杆绕O点转动，M点向上运动，燕尾夹打开。
2. 燕尾夹自身的弹性阻力阻碍M点向上运动，因此M点受到向上的阻力作用。
3. 动力臂ON长度大于阻力臂OM长度，符合燕尾夹的实际省力结构，只有选项C满足该工作原理。
答：C。
燕尾夹的MON杠杆，支点为O点：
1. 按压N点时，手对N点施加向下的动力，使杠杆绕O点转动，M点向上运动，燕尾夹打开。
2. 燕尾夹自身的弹性阻力阻碍M点向上运动，因此M点受到向上的阻力作用。
3. 动力臂ON长度大于阻力臂OM长度，符合燕尾夹的实际省力结构，只有选项C满足该工作原理。
答：C。

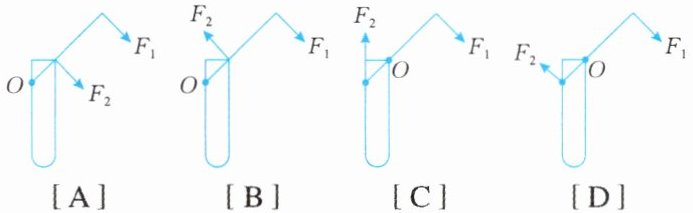

6. 如图是医务人员用核酸拭子采集完后，将拭子杆抵在试管口掰折拭子头的情景。该情景下拭子相当于杠杆，下列关于该杠杆的分析正确的是 （）
[A] [B] [C] [D]
[A] [B] [C] [D]
答案
解：
该杠杆的支点为拭子与试管口左侧接触的点O，手施加的动力$F_1$使拭子绕O点顺时针转动；阻力是试管口对拭子的作用力，作用效果是阻碍杠杆转动，使拭子有绕O点逆时针转动的趋势，因此阻力$F_2$方向斜向左上方。
对比四个选项，只有B符合该杠杆的受力特点。
答：正确选项为B。
该杠杆的支点为拭子与试管口左侧接触的点O，手施加的动力$F_1$使拭子绕O点顺时针转动；阻力是试管口对拭子的作用力，作用效果是阻碍杠杆转动，使拭子有绕O点逆时针转动的趋势，因此阻力$F_2$方向斜向左上方。
对比四个选项，只有B符合该杠杆的受力特点。
答：正确选项为B。
7.如图所示，小华用苹果和橘子来玩跷跷板。她将苹果、橘子分别放在轻杆的左、右两端。放手后，轻杆马上逆时针转动起来。使轻杆逆时针转动的力是（）
A.苹果的重力
B.橘子的重力
C.橘子对轻杆的压力
D.苹果对轻杆的压力
A.苹果的重力
B.橘子的重力
C.橘子对轻杆的压力
D.苹果对轻杆的压力
答案
D
解析
轻杆逆时针转动，说明左侧向下的作用效果更强。使杠杆转动的力必须是直接作用在杠杆上的力：苹果的重力受力物体是苹果，并非轻杆，不能直接使轻杆转动；橘子的重力受力物体是橘子，且橘子在轻杆右端，无法让轻杆逆时针转动；橘子对轻杆的压力作用在右端，会使轻杆有顺时针转动的趋势；苹果对轻杆的压力直接作用在轻杆左端、方向向下，是使轻杆逆时针转动的力。
