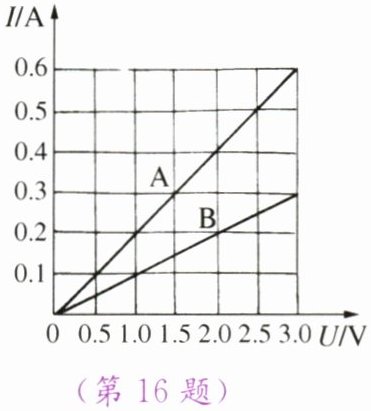

16. 在某一温度下,两个电路元件 A 和 B 中的电流与其两端电压的关系如图所示。由图可知,元件 A 的电阻为 ______ Ω;若将 A 和 B 串联后接在电压恒为 6.0 V 的电源两端,则通过 A 和 B 的电流是 ______ A。

5
; 0.4

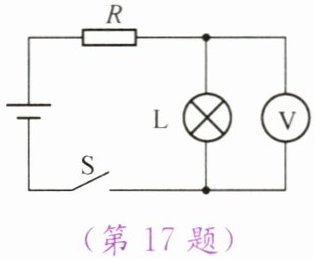

17. 如图所示的电路中,电源电压恒为12 V。当闭合开关S后,电压表的示数为8 V。已知灯泡的电阻$R_{\mathrm{L}}=10\ \Omega$,通过灯泡的电流是多大? 电阻R的阻值是多大?

(第16题)
(第17题)

灯泡两端电压8 V，电流$I=\frac{U_{L}}{R_{L}}=\frac{8\ \text{V}}{10\ \Omega}=0.8\ \text{A}，$R两端电压$12\ \text{V}-8\ \text{V}=4\ \text{V}，$$R=\frac{4\ \text{V}}{0.8\ \text{A}}=5\ \Omega。$

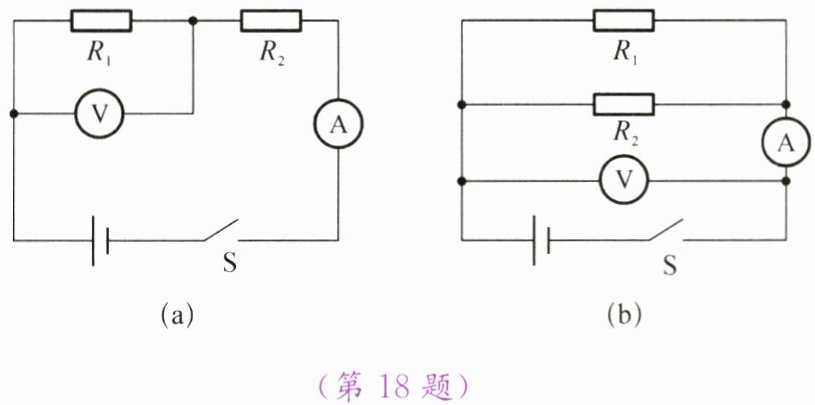

18. 如图(a)所示,闭合开关S,电压表的示数为4 V,电流表的示数为0.4 A;如图(b)所示,闭合开关S,电压表的示数为6 V。已知上述两个电路中电源电压相同且保持不变,求:
(1) $R_1$、$R_2$的阻值。
(2) 图(b)中电流表的示数。

(1)图(a)中，$R_{1}=\frac{U_{1}}{I}=\frac{4\ \text{V}}{0.4\ \text{A}}=10\ \Omega，$电源电压$U=4\ \text{V}+IR_{2}=4\ \text{V}+0.4\ \text{A}\times R_{2}；$图(b)中，$U=6\ \text{V}，$所以$6\ \text{V}=4\ \text{V}+0.4\ \text{A}\times R_{2}，$解得$R_{2}=5\ \Omega；$ (2)图(b)中，$I_{1}=\frac{6\ \text{V}}{10\ \Omega}=0.6\ \text{A}，$$I_{2}=\frac{6\ \text{V}}{5\ \Omega}=1.2\ \text{A}，$总电流$I=0.6\ \text{A}+1.2\ \text{A}=1.8\ \text{A}。$

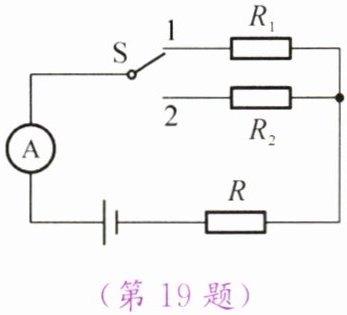

19. 如图所示,电阻$R_{1}=8\ \Omega$,$R_{2}=10\ \Omega$,电源电压及定值电阻$R$的阻值未知。当开关$\mathrm{S}$接到触点1时,电流表示数为$0.2\ \mathrm{A}$;当开关$\mathrm{S}$接到触点2时,电流表的示数将______(选填“大于”“等于”或“小于”,下同)$0.2\ \mathrm{A}$。此时$R_{2}$两端的电压$\_\_\_\_\_\_1.6\ \mathrm{V}$,所以电流表的示数$\_\_\_\_\_\_0.16\ \mathrm{A}$。

小于
; 大于
; 大于
