5. 对同一滑轮组,下列措施中不能提高机械效率的是()
A.增加提升的物重
B.改用质量较小的动滑轮
C.减少提升高度
D.在轮轴处加润滑油,减小摩擦

C

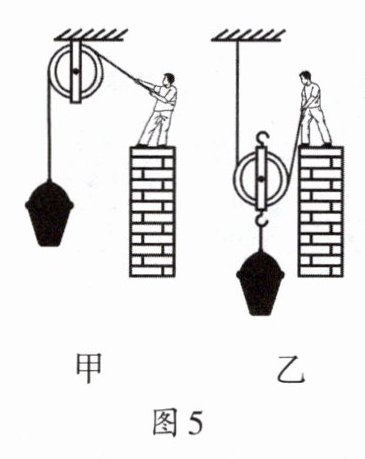

6. 如图5所示,小明分别用两滑轮把同一桶沙提升相同的高度。图甲中所做的有用功为$W_{1}$,机械效率$η_{1}$；图乙中所做的有用功为$W_{2}$,机械效率为$η_{2}$,若不计绳重与摩擦,则()

A.$W_{1}= W_{2},η_{1}= η_{2}$
B.$W_{1}= W_{2},η_{1}＞η_{2}$
C.$W_{1}＜W_{2},η_{1}= η_{2}$
D.$W_{1}＞W_{2},η_{1}＜η_{2}$

B

7. 如图6所示,不考虑滑轮的自重、绳重和摩擦力,物体B重20N,A为一动滑轮,绳的一端固定在地面上。当滑轮在力F的作用下匀速上升1m时,所用拉力F的大小和物体B上升的高度分别为()

A.20N,1m
B.40N,2m
C.30N,2m
D.60N,1m

B

8. 如图7所示,物体A放在水平桌面上,不计绳重及摩擦,动滑轮重为2N。当物体B重为8N时,它恰好能匀速下降。该装置中属于动滑轮的是(选填“N”或“M”),物体A受到的摩擦力为N。

M 5

9. 工人站在地面上利用如图8所示的滑轮组提升重物,请画出滑轮组的绕绳方式。

图略。提示：由两段绳子承担动滑轮和物体的总重

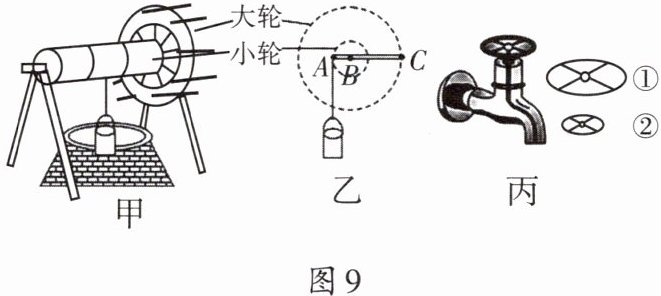

10. 我国明代科学家宋应星在《天工开物》中记载的农业生产汲水装置—辘轳,沿用至今。如图9甲所示是一种辘轳,由具有共同转动轴的大轮和小轮组成。提水时,用力使大轮转动,小轮随之转动并缠绕并绳,提升水桶。

(1)辘轳可视为一种不等臂杠杆,为方便提水,它是按照(选填“省力”或“费力”)杠杆来设计的。用辘轳提水的某时刻横截面示意图如图9乙所示,它的支点是(选填“A”“B”或“C”)点。
(2)设大轮与小轮的半径比为3：1,水桶总重90N。使周长为3m的大轮匀速转动一圈,水桶上升过程中井绳对它做的功为J；若要使辘轳静止在图9乙所示位置,不计井绳的粗细和自重,作用在C点最小的力应该为N。
(3)图9丙所示水龙头开关的设计也应用了同样的原理,为了更省力,水龙头开关应选用的型号是(选填“①”或“②”)。

(1) 省力 B (2) 90 30 (3) ①
