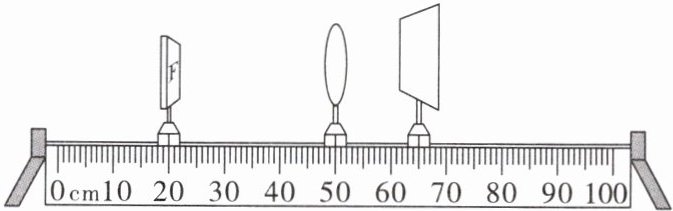

13. 小明用如图所示的装置探究凸透镜成像的规律,已知凸透镜的焦距为10 cm。

(1)小明将发光物体、凸透镜和光屏依次放在光具座上,调整它们的高度,使发光物体、凸透镜和光屏三者的中心大致在。
(2)发光物体、光屏和凸透镜在光具座上的位置如图所示,光屏上成清晰的像(像未画出),该像为倒立、的实像,生活中的(选填“照相机”“投影仪”或“放大镜”)利用了这个成像原理。
(3)保持发光物体与光屏在光具座上的位置不动,将凸透镜移到光具座35 cm刻度线处,光屏上会再次出现清晰、倒立、的实像。
(4)将凸透镜重新移回到如图所示的位置,在光具座70 cm刻度线处又放置一个相同的凸透镜,取走光屏。在这两个凸透镜右侧通过透镜也可以观察到发光物体所成的像,生活中的利用了这个成像原理。

(1)同一高度
(2)缩小；照相机
(3)放大
(4)望远镜

14. 小明在“探究凸透镜成像的规律”的实验中,有以下操作。

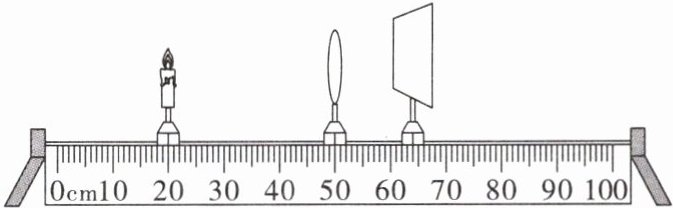

(1)小明正确安装并调节好实验装置后,开始实验。如图所示,此时他在光屏上看到烛焰清晰的像,生活中的就是利用这一原理制成的。
(2)当烛焰通过凸透镜在光屏上成一实像时,小明用不透明的纸挡住透镜上半部分,则光屏上所成的像(选填“完整”或“不完整”)。
(3)如果保持蜡烛和凸透镜的位置不变,把光屏向右移动一小段距离。要想在光屏上再次得到清晰的像,应该在凸透镜和蜡烛之间放置适当的(选填“凸透镜”或“凹透镜”)才能实现。(选填“近视”或“远视”)眼就是利用这种透镜矫正的。
(4)实验过程中,若固定蜡烛和光屏,只移动凸透镜,则当凸透镜移动到图中标尺上cm处时,光屏上能再次看到蜡烛清晰的像。
(5)实验中,蜡烛在燃烧中不断缩短,导致光屏上的像向(选填“上”或“下”)移动。
(6)实验中当物距等于焦距时,某同学却发现在光屏一侧透过凸透镜看到了烛焰正立、放大的像。对此,下列解释合理的是。
A. 因为烛焰有一定的宽度,实际上它的某些部分到凸透镜的距离稍大于焦距
B. 因为烛焰有一定的宽度,实际上它的某些部分到凸透镜的距离稍小于焦距
C. 这是烛焰发出的光经凸透镜表面反射形成的像

【解析】：
(1)由图可知，像是倒立、缩小的实像，其应用是照相机。
(2)凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，当将透镜的上半部分挡住后，整个物体发出的光虽有一部分被挡住，但总会有一部分光通过下半部分凸透镜而会聚成像，因此，像与原来相同；由于透镜的一半被遮住，因此折射出的光线与原来相比减少了一半，故亮度会减弱。
(3)把光屏向右移动一小段距离，要想在光屏上再次得到淸晰的像，应使像向右移动，则需在凸透镜和蜡烛之间放置适当的凹透镜；近视眼是利用这种透镜矫正的。
(4)由图知，物距大于像距，此时成倒立缩小的实像，因此物距大于2倍焦距，像处于1倍和2倍焦距之间，物距为$u=50cm-20cm=30cm$；像距为$v=65cm-50cm=15cm$；根据光路可逆可知，当物距为15cm，像距为30cm时，光屏上能再次看到蜡烛清晰的像，则凸透镜的位置在$20cm+30cm=50cm$处。
(5)蜡烛由于燃烧逐渐变短，光屏上的像逐渐向上移动。
(6)A选项：某些部分到凸透镜的距离稍大于焦距，即$u＞f$，应该成倒立放大的实像，故A错误。
B选项：烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍小于焦距，即$u＜f$，成正立放大的虚像，故B正确。
C选项：烛焰发出的光经凸透镜表面反射形成的像不会成在光屏上，故C错误。
【答案】：
(1)照相机；(2)完整；(3)凹透镜；近视；(4)35；(5)上；(6)B。
