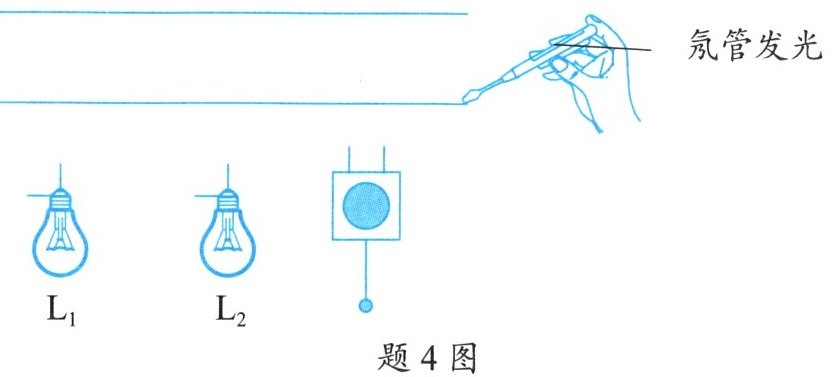

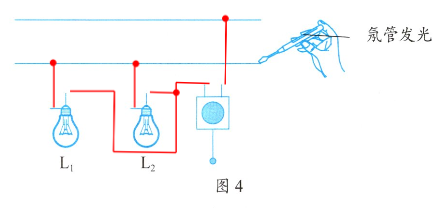

4. 如题4图所示,小明将分别标有“$220V 60W$”和“$220V 15W$”的白炽灯$L_1$、$L_2$接到家庭电路中,开关闭合,两灯都能正常发光,请正确连接家庭电路。

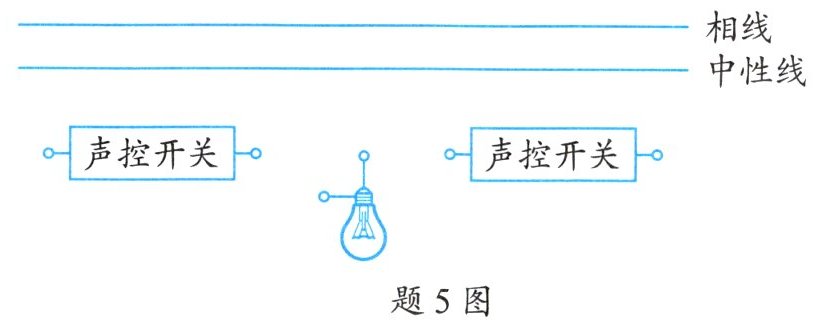

5. 某地下通道两端的入口处各装有一个声控开关来控制同一盏电灯。为确保行人不管从哪端进入,电灯都能接通电源发光,请用笔画线代替导线,将题5图中电路连接完整。

因两个声控开关并联时，互不影响，可独立控制灯的亮灭，为确保行人不管从哪端进入，电灯都能接通电源发光，开关应接火线，灯的另一端接零线。
将两个声控开关并联后与灯泡、电源串联连接，且开关接火线，灯的另一端接零线。

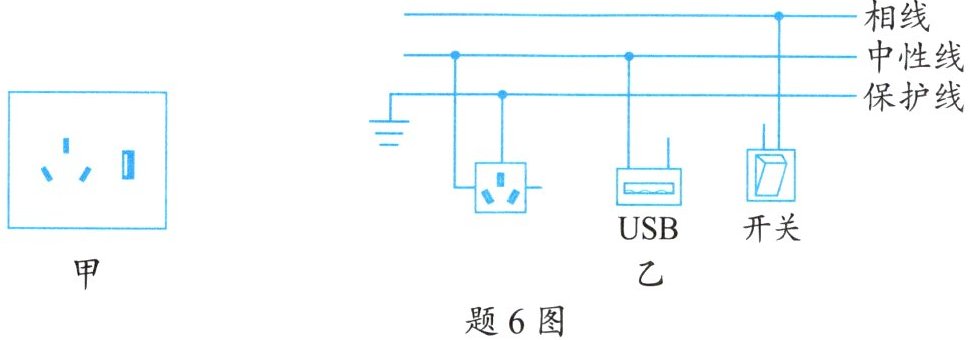

6. 题6图甲是一个带USB接口的三孔插座。请将它连入题6图乙的家庭电路中,要求：开关同时控制三孔插座和USB接口,且三孔插座和USB接口均可独立工作。

三孔插座的接法：“左零右火上地”，USB接口一端接火线，另一端接零线，开关要接在火线上。
火线首先进入开关，控制三孔插座和USB接口，然后从开关出来分为两支路，一支路接入三孔插座的右孔（火线），另一支路接入USB接口的火线端；零线直接接入三孔插座的左孔和USB接口的零线端；地线接入三孔插座的上孔。

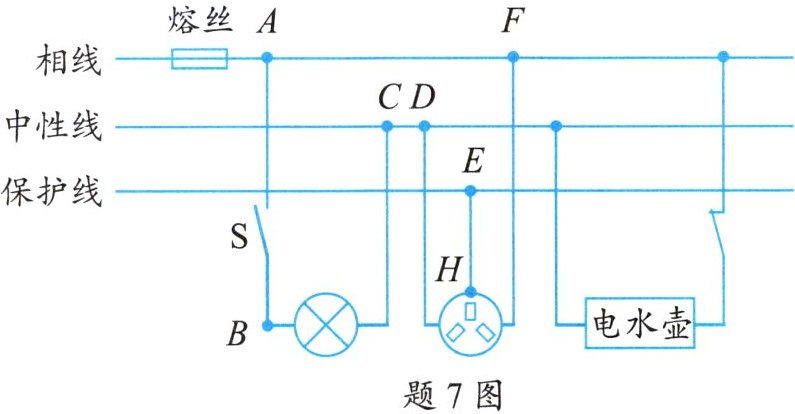

7. 如题7图所示的家庭电路：
(1)当有人不小心摸到$A$点触电了,(会/不会)导致熔丝熔断。
(2)若导线$EH$间断路,(可以/不可以)安全使用三孔插座。
(3)闭合开关$S$,灯泡正常发光,此时用试电笔检测$C$点氖管(会/不会)发光。
(4)若闭合开关$S$,灯泡发光,电路中的电水壶不能工作,用试电笔检测三孔插座左右两孔氖管发光,则可能的故障是。

(1)不会
(2)不可以
(3)不会
(4)CD间断路

（1）当有人不小心摸到A点触电时，由于人体相当于一个电阻，会与电路中的其他电阻形成串联或并联关系，但并不会直接导致熔丝熔断，因为熔丝熔断需要电路中的电流过大，而人体触电时并不会产生足够大的电流使熔丝熔断。
（2）若导线EH间断路，三孔插座将无法正常接地。在电器设备漏电时，没有接地线会导致电器外壳带电，从而增加触电的风险。
（3）闭合开关S，灯泡正常发光，说明电路是通路。此时用试电笔检测C点，由于C点与灯泡串联，且灯泡正常工作，说明C点与电路中的零线相连，因此试电笔的氖管不会发光。
（4）若闭合开关S，灯泡发光，说明灯泡所在的支路是通路。而电路中的电水壶不能工作，用试电笔检测三孔插座左右两孔氖管发光，说明三孔插座的左右两孔都与电路中的火线相连，而电水壶不工作，很可能是因为电路中的零线某处断路，导致电流无法形成回路。结合电路图，可以判断可能的故障是CD间断路。
