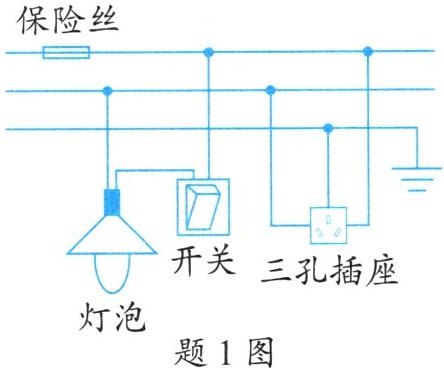

1. 如题1图所示是小军同学家家庭电路的一部分。他闭合开关时灯泡正常发光,再将电风扇的插头插入三孔插座中时,灯泡突然熄灭,检查时发现保险丝熔断了。其原因可能是
电风扇插头处短路（或电风扇内部短路）
。答案
电风扇插头处短路（或电风扇内部短路）
解析
闭合开关时灯泡正常发光，说明电路初始正常。插入电风扇插头后保险丝熔断，原因可能为电路短路或总功率过大。灯泡与电风扇均为普通用电器，总功率通常不会突然过大，故更可能是短路。插入插头时发生短路，因此故障为电风扇插头处短路（或电风扇内部短路），导致电路中电流过大，保险丝熔断。

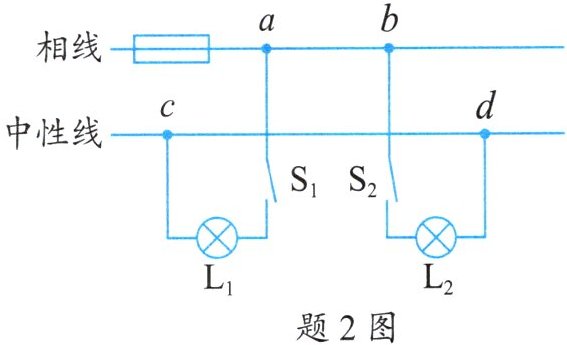

2. 题2图是家庭电路的一部分,电工师傅按下面的顺序进行检测：①闭合$S_1$,灯$L_1$亮；②再闭合$S_2$,灯$L_1$亮,灯$L_2$不亮；③用试电笔测$a$、$b$、$c$、$d$四个接线点,试电笔只在$c$点不发光。若电路中只有一处故障,则可能是
cd段断路
。答案
cd段断路
解析
1. 闭合S1，灯L1亮，说明电源和L1之间是通路；
2. 再闭合S2，灯L1亮，灯L2不亮，说明L2支路存在故障；
3. 用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光，说明c点与火线之间是断开的，而a、b、d点与火线是连通的；
4. 综合以上信息，故障可能是c点左侧的零线断路，即cd段断路。
2. 再闭合S2，灯L1亮，灯L2不亮，说明L2支路存在故障；
3. 用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光，说明c点与火线之间是断开的，而a、b、d点与火线是连通的；
4. 综合以上信息，故障可能是c点左侧的零线断路，即cd段断路。

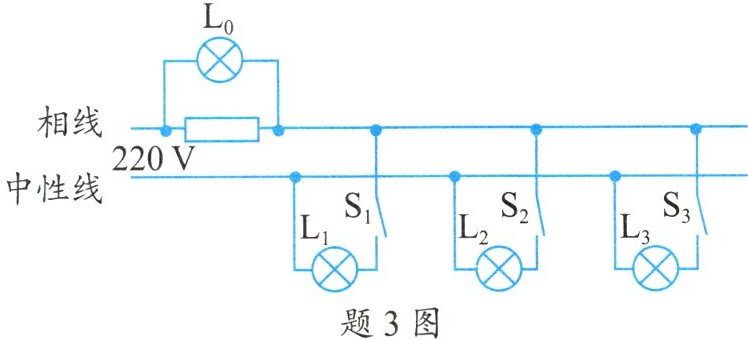

3. 题3图是一条刚装好的家庭电路,在未装保险丝之前,先把灯泡$L_0$接在装保险丝的两个接线柱上。当只闭合开关$S_1$时,$L_0和L_1$发光都偏暗；当只闭合开关$S_2$时,$L_0$正常发光；当只闭合开关$S_3$时,$L_0$不发光。则下列判断正确的是(
A.灯泡$L_1$所在支路短路
B.灯泡$L_2$所在支路正常
C.灯泡$L_3$所在支路断路
D.装好保险丝,合上所有开关后,灯泡都能正常发光
C
)。(4只灯泡的额定电压均为$220V$)A.灯泡$L_1$所在支路短路
B.灯泡$L_2$所在支路正常
C.灯泡$L_3$所在支路断路
D.装好保险丝,合上所有开关后,灯泡都能正常发光
答案
C
解析
当只闭合开关$S_1$时，$L_0$和$L_1$串联接入电路，两灯发光都偏暗，说明$L_1$所在支路正常；当只闭合开关$S_2$时，$L_0$正常发光，说明$L_2$所在支路短路；当只闭合开关$S_3$时，$L_0$不发光，说明$L_3$所在支路断路。综上，正确的是C。
