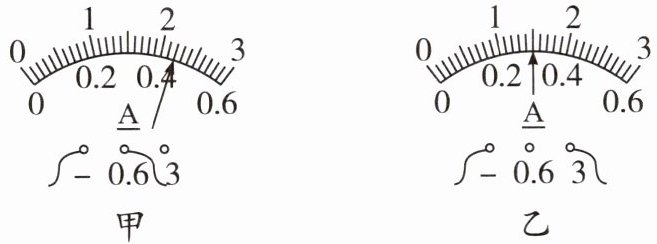

5.图甲中电流表的示数是
0.44
A,图乙中电流表的示数是1.5
A。答案
5. 0.44 A，1.5 A
解析
【分析】
电流表读数需遵循“先看量程，再定分度值，最后读示数”的步骤：①观察接线柱确定电流表量程；②根据量程确定每大格和每小格代表的电流值（分度值）；③看指针位置，用指针对应的格数乘以分度值，得到电流示数。
【解析】
1. 图甲：电流表接线柱接“-”和“0.6”，量程为0~0.6A，该量程下每大格0.2A，分10小格，分度值为0.02A；指针在0.4A后第2小格，示数为0.4A + 2×0.02A = 0.44A。
2. 图乙：电流表接线柱接“-”和“3”，量程为0~3A，该量程下每大格1A，分10小格，分度值为0.1A；指针在1A后第5小格，示数为1A + 5×0.1A = 1.5A。
【答案】
0.44；1.5
【知识点】
电流表读数；电流测量
【点评】
本题考查电流表的基础读数方法，需准确区分量程与对应分度值，是电学入门级题型，侧重基础应用。
【难度系数】
0.3
电流表读数需遵循“先看量程，再定分度值，最后读示数”的步骤：①观察接线柱确定电流表量程；②根据量程确定每大格和每小格代表的电流值（分度值）；③看指针位置，用指针对应的格数乘以分度值，得到电流示数。
【解析】
1. 图甲：电流表接线柱接“-”和“0.6”，量程为0~0.6A，该量程下每大格0.2A，分10小格，分度值为0.02A；指针在0.4A后第2小格，示数为0.4A + 2×0.02A = 0.44A。
2. 图乙：电流表接线柱接“-”和“3”，量程为0~3A，该量程下每大格1A，分10小格，分度值为0.1A；指针在1A后第5小格，示数为1A + 5×0.1A = 1.5A。
【答案】
0.44；1.5
【知识点】
电流表读数；电流测量
【点评】
本题考查电流表的基础读数方法，需准确区分量程与对应分度值，是电学入门级题型，侧重基础应用。
【难度系数】
0.3

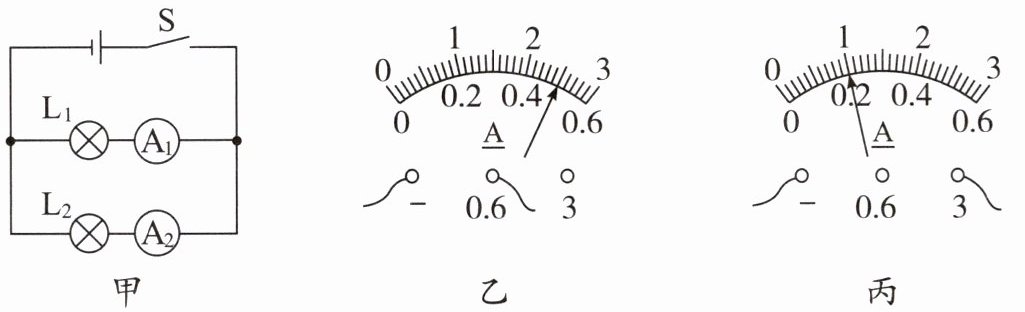

6.如图甲所示，闭合开关S后，电流表A₁、A₂示数分别如图乙、丙所示，则下列关于通过灯泡L₁、L₂电流大小的判断正确的是(
A.通过L₁的电流大于通过L₂的电流
B.通过L₁的电流等于通过L₂的电流
C.通过L₁的电流小于通过L₂的电流
D.无法比较通过L₁、L₂的电流大小
C
)A.通过L₁的电流大于通过L₂的电流
B.通过L₁的电流等于通过L₂的电流
C.通过L₁的电流小于通过L₂的电流
D.无法比较通过L₁、L₂的电流大小
答案
6. C
解析
【分析】
首先观察图甲，电路为L₁与L₂并联，电流表A₁与L₁串联，测通过L₁的电流；电流表A₂与L₂串联，测通过L₂的电流。接下来读取两个电流表的示数：需先确定电流表的量程和分度值，再根据指针位置读数，最后比较两个电流的大小即可判断选项。
【解析】
1. 确定电路结构：由图甲可知，L₁和L₂并联，A₁测L₁的电流，A₂测L₂的电流。
2. 读取A₁的示数：图乙中，电流表A₁接“-”和“0.6”接线柱，量程为0~0.6A，分度值为0.02A，指针指向0.5A，即通过L₁的电流I₁=0.5A。
3. 读取A₂的示数：图丙中，电流表A₂接“-”和“3”接线柱，量程为0~3A，分度值为0.1A，指针指向1A，即通过L₂的电流I₂=1A。
4. 比较电流大小：因为0.5A ＜ 1A，所以通过L₁的电流小于通过L₂的电流，对应选项C。
【答案】
C
【知识点】
并联电路电流规律、电流表的读数
【点评】
本题属于基础题，核心是掌握电流表的读数方法（先看量程、再确定分度值、最后读指针示数），结合并联电路中支路电流的测量特点，即可快速解题，需注意区分电流表的量程避免读数错误。
【难度系数】
0.4
首先观察图甲，电路为L₁与L₂并联，电流表A₁与L₁串联，测通过L₁的电流；电流表A₂与L₂串联，测通过L₂的电流。接下来读取两个电流表的示数：需先确定电流表的量程和分度值，再根据指针位置读数，最后比较两个电流的大小即可判断选项。
【解析】
1. 确定电路结构：由图甲可知，L₁和L₂并联，A₁测L₁的电流，A₂测L₂的电流。
2. 读取A₁的示数：图乙中，电流表A₁接“-”和“0.6”接线柱，量程为0~0.6A，分度值为0.02A，指针指向0.5A，即通过L₁的电流I₁=0.5A。
3. 读取A₂的示数：图丙中，电流表A₂接“-”和“3”接线柱，量程为0~3A，分度值为0.1A，指针指向1A，即通过L₂的电流I₂=1A。
4. 比较电流大小：因为0.5A ＜ 1A，所以通过L₁的电流小于通过L₂的电流，对应选项C。
【答案】
C
【知识点】
并联电路电流规律、电流表的读数
【点评】
本题属于基础题，核心是掌握电流表的读数方法（先看量程、再确定分度值、最后读指针示数），结合并联电路中支路电流的测量特点，即可快速解题，需注意区分电流表的量程避免读数错误。
【难度系数】
0.4

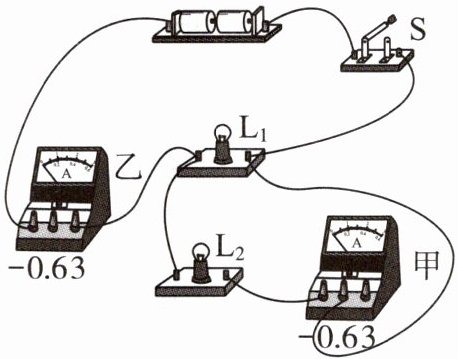

7.（多选）如图所示的电路，闭合开关，下列说法正确的是（
A.灯泡$\mathrm{L}_1$和$\mathrm{L}_2$是并联的
B.电流表甲测通过灯泡$\mathrm{L}_1$的电流
C.电流表甲测通过灯泡$\mathrm{L}_2$的电流
D.电流表乙测通过灯泡$\mathrm{L}_1$和$\mathrm{L}_2$的总电流
ACD
）A.灯泡$\mathrm{L}_1$和$\mathrm{L}_2$是并联的
B.电流表甲测通过灯泡$\mathrm{L}_1$的电流
C.电流表甲测通过灯泡$\mathrm{L}_2$的电流
D.电流表乙测通过灯泡$\mathrm{L}_1$和$\mathrm{L}_2$的总电流
答案
7. ACD
解析
【分析】
要解决本题，需先梳理电流路径：电流从电源正极出发，经开关S后，在L1的左端分为两条独立支路，分别经过L1、电流表乙和L2、电流表甲后汇合回到电源负极，据此判断电路连接方式和电流表的测量对象。
【解析】
1. 判断电路连接：电流从电源正极流出，经开关S后，在L1的接线柱处分成两条互不干扰的路径，分别经过L1和L2后回到电源负极，因此L1和L2是并联的，故A正确。
2. 判断电流表测量对象：电流表甲与L2串联在同一条支路中，因此电流表甲测通过L2的电流，故B错误，C正确；电流表乙在两条支路的汇合处（干路），因此电流表乙测通过L1和L2的总电流，故D正确。
综上，正确选项为ACD。
【答案】
ACD
【知识点】
并联电路、电流表使用、电流测量
【点评】
本题通过实物图考查串并联电路的判断和电流表的测量对象，核心是梳理电流路径，明确电流表需与被测用电器串联的规则，属于电路基础题型，难度适中。
【难度系数】
0.6
要解决本题，需先梳理电流路径：电流从电源正极出发，经开关S后，在L1的左端分为两条独立支路，分别经过L1、电流表乙和L2、电流表甲后汇合回到电源负极，据此判断电路连接方式和电流表的测量对象。
【解析】
1. 判断电路连接：电流从电源正极流出，经开关S后，在L1的接线柱处分成两条互不干扰的路径，分别经过L1和L2后回到电源负极，因此L1和L2是并联的，故A正确。
2. 判断电流表测量对象：电流表甲与L2串联在同一条支路中，因此电流表甲测通过L2的电流，故B错误，C正确；电流表乙在两条支路的汇合处（干路），因此电流表乙测通过L1和L2的总电流，故D正确。
综上，正确选项为ACD。
【答案】
ACD
【知识点】
并联电路、电流表使用、电流测量
【点评】
本题通过实物图考查串并联电路的判断和电流表的测量对象，核心是梳理电流路径，明确电流表需与被测用电器串联的规则，属于电路基础题型，难度适中。
【难度系数】
0.6

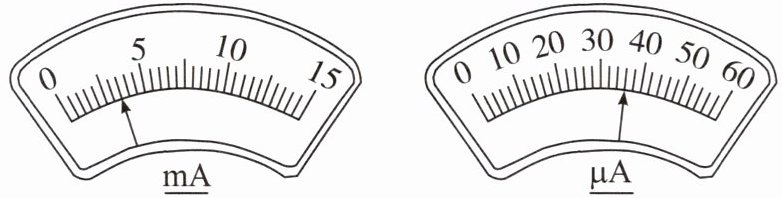

8. 如图所示的两个电流表刻度盘也许是你没有见过的,请试着读出它们的示数。
(1)左图示数：
(2)右图示数：
(1)左图示数：
3.5 mA
；(2)右图示数：
36 μA
。答案
8. (1)3.5 mA
(2)36 μA
(2)36 μA
解析
【分析】
读取电流表的示数时，需先明确刻度盘的分度值（每一小格代表的电流值），再结合指针位置计算对应电流值。对于左图的毫安表，先确定其量程与分度值；对于右图的微安表，同理确定量程和分度值，最终得出示数。
【解析】
1. 左图（mA表）：
量程为0~15mA，0到5mA之间有10个小格，因此分度值为 $ \frac{5\ \mathrm{mA}}{10} = 0.5\ \mathrm{mA} $；
指针指向第7个小格，示数为 $ 7 × 0.5\ \mathrm{mA} = 3.5\ \mathrm{mA} $。
2. 右图（μA表）：
量程为0~60μA，0到10μA之间有10个小格，因此分度值为 $ \frac{10\ μ\mathrm{A}}{10} = 1\ μ\mathrm{A} $；
指针指向第36个小格，示数为 $ 36 × 1\ μ\mathrm{A} = 36\ μ\mathrm{A} $。
【答案】
(1)3.5 mA；(2)36 μA
【知识点】
电流表读数、电流单位
【点评】
本题考查电流表的读数方法，核心是正确确定分度值，需仔细观察刻度盘的小格划分，属于基础的仪器读数题型，难度较低。
【难度系数】
0.3
读取电流表的示数时，需先明确刻度盘的分度值（每一小格代表的电流值），再结合指针位置计算对应电流值。对于左图的毫安表，先确定其量程与分度值；对于右图的微安表，同理确定量程和分度值，最终得出示数。
【解析】
1. 左图（mA表）：
量程为0~15mA，0到5mA之间有10个小格，因此分度值为 $ \frac{5\ \mathrm{mA}}{10} = 0.5\ \mathrm{mA} $；
指针指向第7个小格，示数为 $ 7 × 0.5\ \mathrm{mA} = 3.5\ \mathrm{mA} $。
2. 右图（μA表）：
量程为0~60μA，0到10μA之间有10个小格，因此分度值为 $ \frac{10\ μ\mathrm{A}}{10} = 1\ μ\mathrm{A} $；
指针指向第36个小格，示数为 $ 36 × 1\ μ\mathrm{A} = 36\ μ\mathrm{A} $。
【答案】
(1)3.5 mA；(2)36 μA
【知识点】
电流表读数、电流单位
【点评】
本题考查电流表的读数方法，核心是正确确定分度值，需仔细观察刻度盘的小格划分，属于基础的仪器读数题型，难度较低。
【难度系数】
0.3
