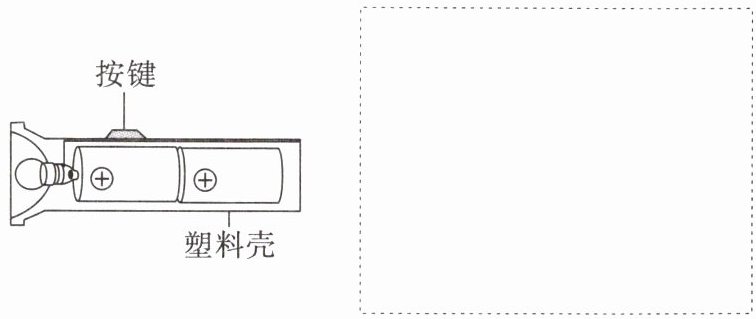

1.(2025大理阶段练习)如图所示是手电筒的结构示意图。请在虚线框内画出它的电路图。
答案

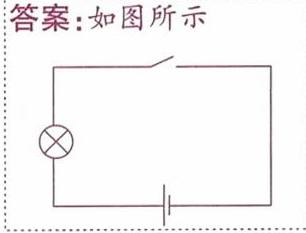

1. 电路图如

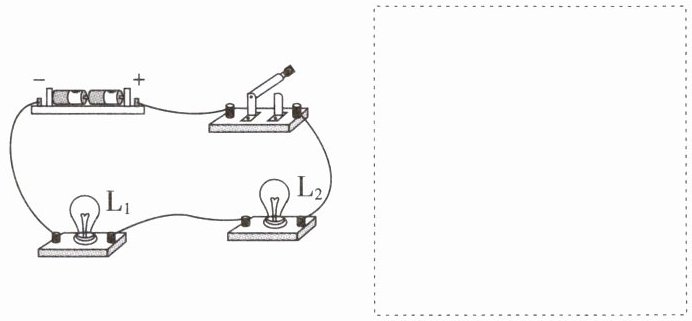

所示。2.(2025文山阶段练习)如图所示,根据实物电路画出电路图。
答案
2. 电路图为电源、开关、L₂、L₁依次串联的串联电路，如对应答案图所示。

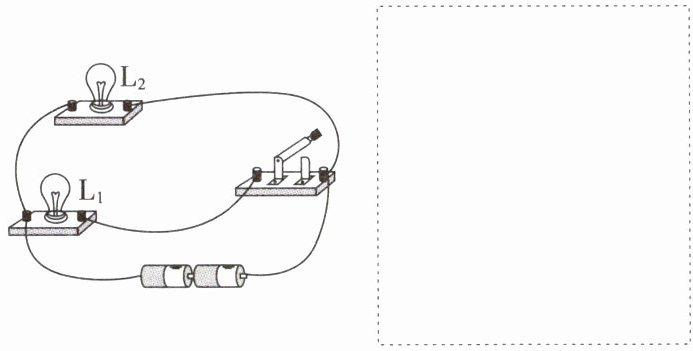

3.(2025曲靖期中)请在相应的虚线框内画出与实物电路对应的电路图。
答案
3. 电路图如
所示。4.如图所示,请在虚线框中分别填入小灯泡和开关的符号,并补充必要的导线,使其成为一个完整的正常电路。
答案
4. 上方虚线框填入开关符号，下方虚线框填入小灯泡符号，完成后两个灯泡并联，开关接在电源正极所在的干路，电路可正常工作，如对应答案图所示。

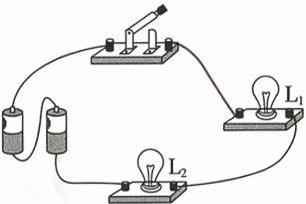

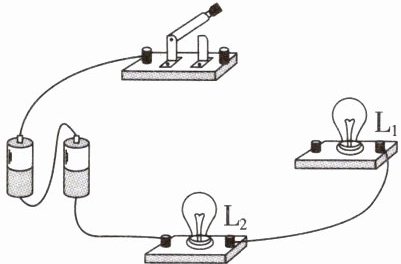

5. 用笔画线代替导线，连接图中完整的实物电路，使电灯$\mathrm{L}_1$、$\mathrm{L}_2$串联。
答案
5. 实物电路连接如

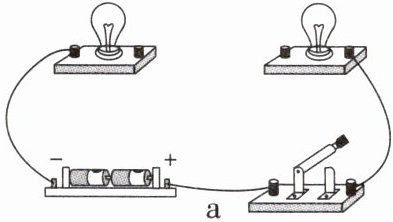

所示。6. 请用笔画线代替导线完成图中串联电路的连接，并用箭头标出闭合开关后导线a中的电流方向。
答案

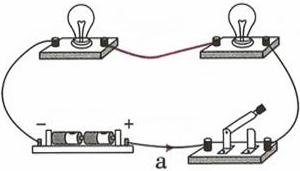

6. 电路连接及导线a的电流方向标注如

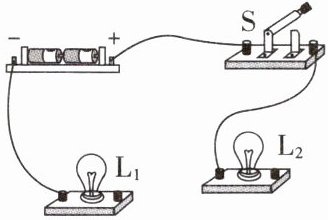

所示。7. 将图中的电路补充完整，要求两灯并联。
答案
7. 补充完成后两灯并联，开关S在干路控制整个电路，如

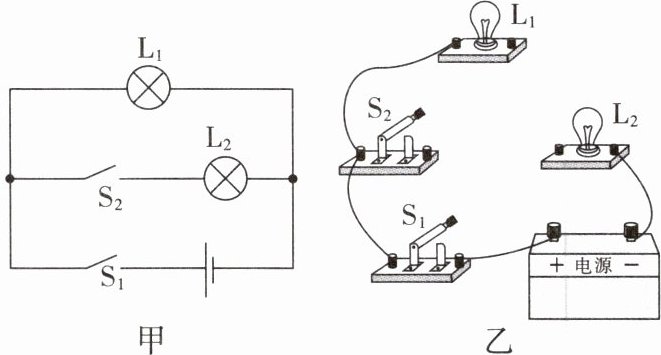

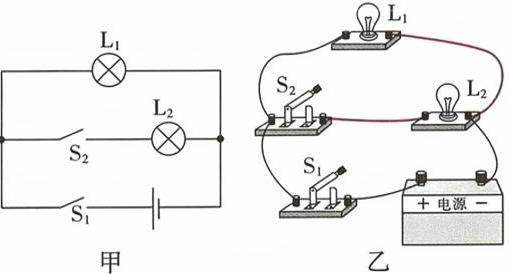

所示。8.请你根据图甲所示的电路,用笔画线代替导线补画上适当的导线,将图乙中的元件连接起来组成电路,要求:导线不能交叉。
答案
8. 实物电路连接完成后，L₁直接并联在电源两端，S₂与L₂串联在另一条支路，S₁在干路控制整个电路，如

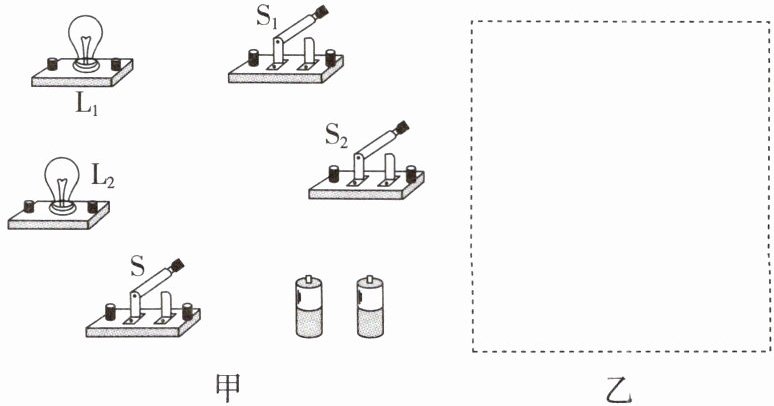

所示。9.在图甲所示的电路中,请用笔画线代替导线按要求将电路连接完整,并在图乙所示虚线框内完成对应的电路图。(要求:$L_1$与$L_2$并联,S控制整个电路,$S_1$控制$L_1$,$S_2$控制$L_2$,导线不能交叉)
甲 乙
甲 乙
答案

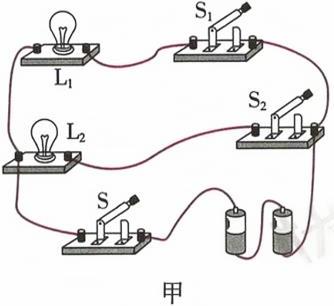

9. 实物电路连接如

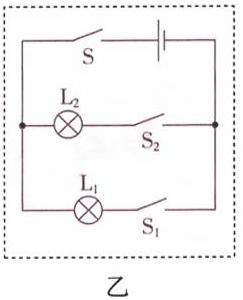

所示，对应的电路图如
所示。
