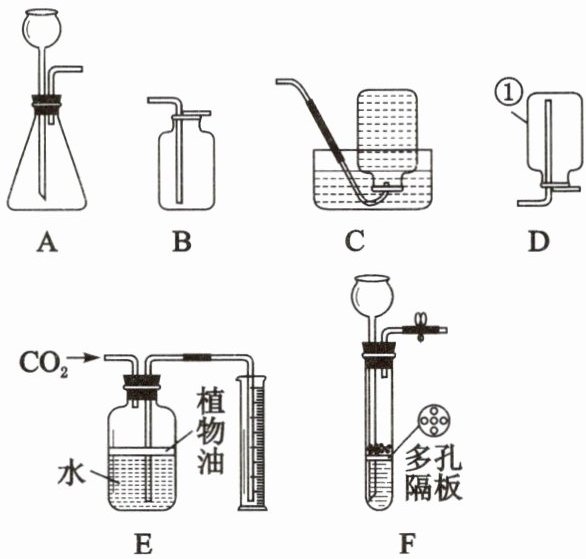

例2 根据如图所示的实验装置，回答下列问题：

(1)写出编号的仪器名称：①。
(2)实验室里，通常用稀盐酸和大理石混合制取二氧化碳，该反应的化学方程式为。装置A和装置F都可用作制取二氧化碳的发生装置，与装置A相比，装置F的优点是。
(3)收集二氧化碳的装置可选择(填字母序号)。装置E可用来测量生成CO₂的体积，其中在水面上放一层植物油的目的是。
思路解析：(1)编号①的仪器名称是集气瓶。
(2)实验室里，通常用稀盐酸和大理石混合制取二氧化碳，稀盐酸和碳酸钙反应生成氯化钙、水和二氧化碳，反应的化学方程式为：2HCl + CaCO₃ = CaCl₂ + H₂O + CO₂↑。装置A和装置F都可用作制取二氧化碳的发生装置，与装置A相比，装置F中有多孔隔板，将块状固体药品放置在多孔隔板上，打开止水夹，液体药品从长颈漏斗加入，固、液接触，反应开始；关闭止水夹，气体无法排出，试管内压强变大，将液体压入长颈漏斗，液面低于多孔隔板后，固、液分离，反应停止；打开止水夹，气体排出，试管内压强减小，液体流下，固、液接触，反应再次开始。所以装置F的优点是可以随时控制反应的发生和停止。
(3)二氧化碳易溶于水，密度比空气大，因此用向上排空气法收集，选择的装置是B。装置E可用来测量生成CO₂的体积，在水面上放一层植物油的目的是防止二氧化碳溶于水。
答案：(1)集气瓶
(2)2HCl + CaCO₃ = CaCl₂ + H₂O + CO₂↑ 可以随时控制反应的发生和停止
(3)B 防止二氧化碳溶于水

例2
(1)集气瓶
(2)$\mathrm{2HCl + CaCO_3 = CaCl_2 + H_2O + CO_2↑}$ 可以随时控制反应的发生和停止
(3)B 防止二氧化碳溶于水

【分析】
本题围绕实验室制取二氧化碳的相关问题展开，需依次分析仪器名称、反应原理、装置优缺点、收集方法及测量气体体积的原理：(1)根据常见实验仪器的特征识别编号①的仪器；(2)回忆实验室制取二氧化碳的反应方程式，对比装置A和F的结构差异，分析装置F的优点；(3)结合二氧化碳的性质选择收集装置，理解装置E中植物油的作用。
【解析】
(1) 图中编号①的仪器是用于收集气体的集气瓶；
(2) 实验室用稀盐酸和大理石（主要成分为CaCO₃）反应制取二氧化碳，反应生成氯化钙、水和二氧化碳，化学方程式为$\mathrm{2HCl + CaCO_3 = CaCl_2 + H_2O + CO_2↑}$；装置F有多孔隔板，关闭止水夹时，试管内压强增大，液体被压入长颈漏斗，固液分离，反应停止；打开止水夹，液体流下，固液接触，反应开始，因此装置F的优点是可以随时控制反应的发生和停止；
(3) 二氧化碳密度比空气大，且能溶于水，所以采用向上排空气法收集，对应装置B；装置E用于测量CO₂体积时，CO₂能溶于水，水面上放一层植物油可隔绝CO₂与水，防止二氧化碳溶于水，保证测量体积的准确性。
【答案】
(1)集气瓶
(2)$\mathrm{2HCl + CaCO_3 = CaCl_2 + H_2O + CO_2↑}$；可以随时控制反应的发生和停止
(3)B；防止二氧化碳溶于水
【知识点】
常见实验仪器、二氧化碳的实验室制取、气体的收集方法
【点评】
本题考查化学实验基础知识点，涵盖仪器识别、反应原理、装置选择等核心内容，是初中化学实验的典型基础题型，注重对实验原理和装置作用的理解。
【难度系数】
0.7
