5 电路连接的基本方式有两种。家用电器之间的连接方式是，用电器跟控制它的开关之间的连接方式是。

5.串联、并联(或并联、串联) 并联 串联

【分析】
这道题考查电路连接的基础知识点，解题思路为：1. 先回忆电路的两种基本连接方式，确定第一个空的答案；2. 结合家用电器需独立工作、互不影响的实际需求，判断其连接方式；3. 明确开关需控制用电器通断，由此确定开关与用电器的连接方式。
【解析】
电路连接的基本方式有串联、并联两种；家用电器工作时互不影响，能独立工作，因此连接方式为并联；开关要控制用电器的通断，需与用电器串联。
【答案】
串联、并联(或并联、串联) 并联 串联
【知识点】
电路串联、电路并联
【点评】
本题是电路基础知识点的直接应用，结合生活实际考查对串、并联电路特点的理解，属于基础题型。
【难度系数】
0.8

6 在并联电路中，从电源两极到两个分支点的那部分电路叫做。两个分支点间的各条电路叫做。干路上的开关能控制用电器，而支路上的开关只能控制上的用电器。

6.干路 支路 所有 这个支路

【分析】
本题考查并联电路的基本组成及开关的控制作用，需回忆并联电路的相关概念：在并联电路中，从电源两极到分支点的电路为干路，分支点间的各条电路为支路；干路开关控制整个电路的所有用电器，支路开关仅控制所在支路的用电器，据此可完成填空。
【解析】
根据并联电路的定义和开关的控制规律，依次填写：从电源两极到分支点的电路叫干路，分支点间的各条电路叫支路；干路上的开关能控制所有用电器，支路上的开关只能控制这个支路上的用电器。
【答案】
干路 支路 所有 这个支路
【知识点】
并联电路概念、干路与支路定义、开关控制作用
【点评】
本题是电学入门的基础概念题，侧重考查对并联电路基本组成和开关控制特点的识记，难度较低，需准确记忆相关定义。
【难度系数】
0.8

7 如图所示为道路口的交通信号灯，内部三只灯泡的连接方式为。汽车经过路口转向时，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，且即便其中一个损坏也不影响另一个工作。这两个转向灯在电路中的连接方式为，司机所拨动的这根横杆就相当于电路中。

7.并联 并联 开关

【分析】要判断用电器的连接方式，需依据串联和并联电路的特点：串联电路中各用电器互相影响，一个损坏则整个电路停止工作；并联电路中各用电器独立工作，互不影响。能控制电路通断的元件是开关。首先看交通信号灯，三只灯泡可独立工作、互不影响；汽车转向灯一个损坏不影响另一个工作；拨动横杆可控制转向灯亮灭，据此分析各空。
【解析】1. 交通信号灯的三只灯泡：各灯泡能独立发光，互不影响，符合并联电路“各支路用电器独立工作”的特点，因此连接方式为并联。2. 汽车同侧的前后转向灯：其中一个损坏时，另一个仍能正常工作，说明两者互不影响，属于并联连接。3. 司机拨动横杆可控制转向灯的亮灭，即控制电路的通断，因此这根横杆相当于电路中的开关。
【答案】并联 并联 开关
【知识点】电路连接方式、电路组成
【点评】本题结合生活中的交通信号灯、汽车转向灯实例，考查串联与并联电路的判断及电路元件的作用，注重物理知识与生活实际的结合，难度较低。
【难度系数】0.7

8 如图所示，开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$、$\mathrm{S}_{3}$均处于断开状态。若要小灯L和电铃串联，则应该只闭合开关。若要小灯L和电铃并联，则应该只闭合开关，开关不能同时闭合。

8.S₂ S₁、S₃ S₁、S₂、S₃

【分析】
要判断开关组合对应的电路连接方式，需依据电流路径分析：串联电路电流只有一条路径，依次经过所有用电器；并联电路电流有多条独立路径，各用电器两端分别接电源两极；电源短路是电流直接从电源正极回到负极，不经过用电器。首先明确各开关状态下的电流走向，再对应题目要求分析。
【解析】
1. 串联要求：小灯L和电铃串联，电流需依次经过两者，仅一条路径。仅闭合$\mathrm{S}_{2}$时，电流路径为：电源正极→小灯$\mathrm{L}$→开关$\mathrm{S}_{2}$→电铃→电源负极，形成串联，故应闭合$\mathrm{S}_{2}$。
2. 并联要求：小灯L和电铃并联，电流需分两条独立路径。闭合$\mathrm{S}_{1}$和$\mathrm{S}_{3}$、断开$\mathrm{S}_{2}$时，电流分为两路：①电源正极→小灯$\mathrm{L}$→开关$\mathrm{S}_{3}$→电源负极；②电源正极→开关$\mathrm{S}_{1}$→电铃→电源负极，两者并联，故应闭合$\mathrm{S}_{1}$、$\mathrm{S}_{3}$。
3. 禁止同时闭合的开关：若$\mathrm{S}_{1}$、$\mathrm{S}_{2}$、$\mathrm{S}_{3}$同时闭合，电流路径为：电源正极→$\mathrm{S}_{3}$→$\mathrm{S}_{2}$→$\mathrm{S}_{1}$→电源负极，无有用电器，造成电源短路，因此这三个开关不能同时闭合。
【答案】
$\mathrm{S}_{2}$；$\mathrm{S}_{1}$、$\mathrm{S}_{3}$；$\mathrm{S}_{1}$、$\mathrm{S}_{2}$、$\mathrm{S}_{3}$
【知识点】
串联电路、并联电路、电路短路
【点评】
本题考查串并联电路的判断及短路识别，核心是理清不同开关组合的电流路径，需掌握串并联电路的电流特点，避免电源短路的错误操作，属于电路基础应用题型。
【难度系数】
0.3

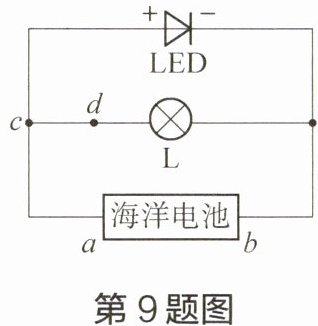

9 海洋电池靠海水中的溶解氧与铝反应产生电能，利用化学能为航海灯供电。航海灯L、LED指示灯与海洋电池的连接如图所示，LED指示灯的正极应该靠近电源正极连接。
（1）航海灯L与LED指示灯的连接方式是联。
（2）若LED指示灯亮，则（选填“a”或“b”）端为海洋电池的负极，此时导线cd中电流方向为（选填“由c到d”或“由d到c”）。

9.(1)并 (2)b 由c到d

【分析】
首先判断用电器的连接方式，需看电流是否有独立路径；对于LED的工作，要利用其单向导电性，电流需从正极流入、负极流出才能发光，结合题目中LED正极靠近电源正极的要求，确定电源正负极，再根据电位高低判断导线中电流方向。
【解析】
（1）观察电路图，航海灯L和LED指示灯的两端分别连接到海洋电池的两端，电流有两条独立的流通路径，因此它们的连接方式是并联。
（2）LED指示灯发光时，电流必须从其正极（左端）流入、负极（右端）流出，题目要求LED正极靠近电源正极，因此LED左端连接的电源a端为正极，b端为负极。此时，导线cd中，c点与电源正极a相连，电位高于d点，电流从高电位流向低电位，故导线cd中电流方向为由c到d。
【答案】
(1)并 (2)b 由c到d
【知识点】
电路连接方式、电流方向、二极管单向导电性
【点评】
本题结合海洋电池考查基础电路知识，需掌握并联电路特点和二极管的工作特性，属于常规电路题。
【难度系数】
0.3

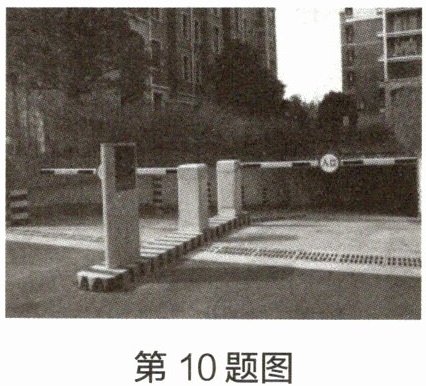

10 如图所示是小明家小区停车场的横杆。
（1）若将门禁系统看作开关$\mathrm{S}_1$，当车辆靠近横杆时，摄像头采集信息，比对无误后开关自动闭合，横杆处的电动机也一同开始工作，说明开关和电动机是（选填“串联”或“并联”）的。

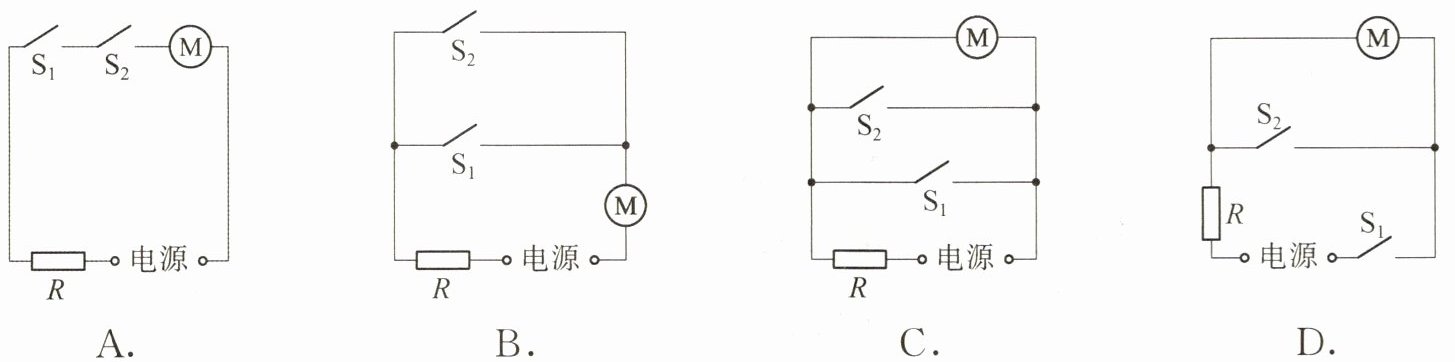

（2）小明发现，外部车辆需要门卫师傅按动按钮才能将横杆抬起。若将按钮看作开关$\mathrm{S}_2$，则以下四种电路中，最符合该门禁系统内部设计的是 （）


（3）横杆抬起后，只要车辆仍处在杆前的感应区域内，杆都不会落下，此时电动机所在电路处于（选填“短路”“开路”或“通路”）状态。

10.(1)串联 (2)B (3)通路

【分析】
本题围绕小区门禁横杆的电路设计，考查电路连接方式和电路状态的判断。解题思路：（1）根据开关对用电器的控制作用判断连接方式，开关控制电动机工作，需看开关与用电器的连接关系；（2）两个开关都能单独控制电动机，需判断开关的连接方式，并联开关可独立控制支路；（3）根据电动机是否工作判断电路状态，工作时为通路，不工作为开路。
【解析】
（1）开关闭合后电动机才工作，说明开关与电动机依次连接，属于串联（串联电路中开关控制整个电路通断）；
（2）两个开关都能控制电动机，说明两开关并联，电动机在干路，闭合任意开关都能让电动机工作，符合的是选项B；
（3）杆不落下说明电动机在工作，此时电路处于通路状态。
【答案】
(1)串联 (2)B (3)通路
【知识点】
电路连接（串联、并联）、电路状态（通路）
【点评】
本题结合生活实例考查基础电路知识，贴近实际应用，需理解开关控制逻辑和电路状态的判断，难度适中。
【难度系数】
0.6
