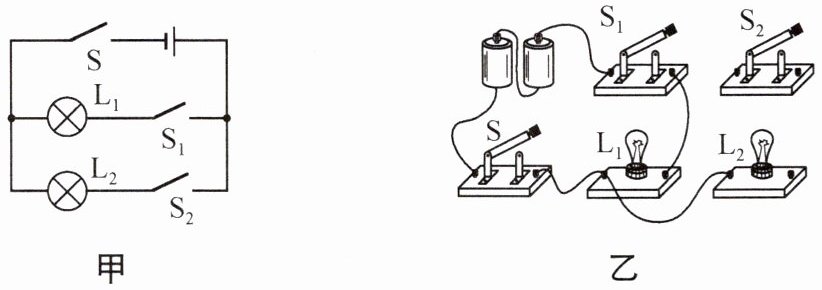

13 易错题 根据图甲所示的电路图,请你用笔画线代替导线完成图乙中实物的连接.

13.

【分析】要完成实物连接，需先分析图甲的电路结构：开关S在干路，控制整个电路；灯泡L₁与开关S₁串联为一条支路，灯泡L₂与开关S₂串联为另一条支路，两条支路并联后接在电源两端。连接时，先确定干路路径，再将两条并联支路分别接入电路，确保开关对应控制所在支路。
【解析】连接步骤：1. 将电源负极与开关S的左接线柱相连，S的右接线柱分别连接灯泡L₁的左接线柱和灯泡L₂的左接线柱；2. 灯泡L₁的右接线柱连接开关S₁的右接线柱，S₁的左接线柱连接电源正极；3. 灯泡L₂的右接线柱连接开关S₂的右接线柱，S₂的左接线柱连接电源正极。
【答案】
【知识点】并联电路、实物电路连接
【点评】本题考查根据电路图连接实物电路，需明确并联电路的支路与干路，注意开关的控制作用，属于电学基础操作题，易因支路连接错误失分。
【难度系数】0.5

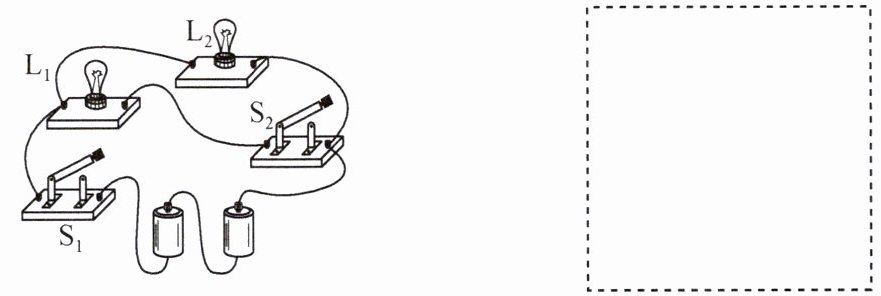

14 按如图所示的实物图，在虚线框内画出它相应的电路图.

14.

【分析】要画出对应电路图，需先梳理实物图的电流路径：从电源正极出发，经干路开关S₁后，电流分为两条支路，一条支路仅含灯泡L₂，另一条支路含开关S₂和灯泡L₁，两条支路汇合后回到电源负极。据此明确各元件的连接方式，再规范绘制电路图。
【解析】根据上述电流路径，绘制电路图：电源、开关S₁在干路，灯泡L₂为一条支路，开关S₂与灯泡L₁串联后为另一条支路，两条支路并联，形成的电路图与参考答案一致。
【答案】
【知识点】电路图绘制；串联与并联电路
【点评】本题考查实物电路转电路图的能力，需准确识别电路的串并联关系，属于基础电路作图题，能检验学生对电路连接的理解。
【难度系数】0.6

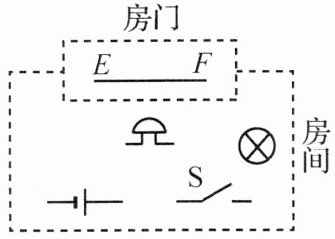

15（提素养）请设计一个自动防盗报警电路.要求:晚间开关S闭合后,指示灯亮,电铃不响;当房门被打开时,细导线EF被扯断,指示灯亮并且电铃发声报警.请你按要求连接电路图.

15.

【分析】
要满足题目要求：开关S闭合后指示灯亮、电铃不响；EF被扯断后指示灯亮且电铃响。需利用短路原理，让细导线EF与电铃并联：当EF完好时，电铃被短路，电流优先走EF，电铃不工作，仅指示灯工作；当EF断开，电流只能经过电铃，电铃与指示灯串联，两者都工作。
【解析】
连接电路时，将电铃与细导线EF并联，再把这个并联部分与指示灯、开关S、电源串联。具体连接：电源正极接EF的E端，EF的F端接指示灯一端；电铃两端分别接E、F端，与EF并联；指示灯另一端接开关S，开关S另一端接电源负极。这样，S闭合且EF完好时，电铃被短路，仅指示灯通路，灯亮电铃不响；EF断开后，电铃接入电路，与指示灯串联，灯亮且电铃发声。
【答案】

【知识点】
电路连接、短路应用
【点评】
本题结合实际防盗场景，考查串并联电路和短路原理的应用，通过设计电路满足不同状态的功能要求，属于基础电路应用题型。
【难度系数】
0.5
