17. 在“探究小灯泡在不同电压下工作时的电功率是否相同”的实验中,电源为两节干电池组,小灯泡的额定电压为 $2.5V$。

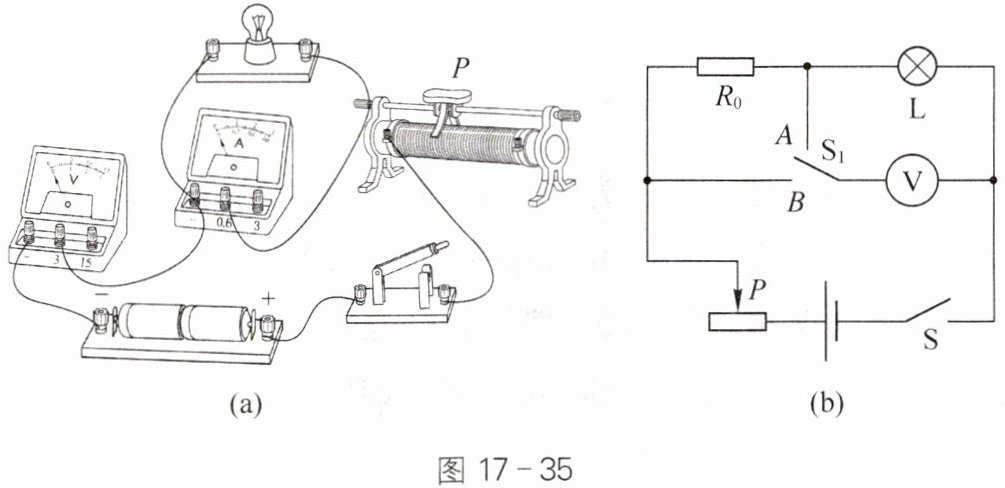

(1)小明同学连接了如图 $17 - 35$(a)所示的电路,同小组的同学检查完电路后,发现电路连接不对,如果此时闭合开关则小灯泡________(选填“会”或“不会”)烧坏,电压表示数为________ $V$。

(2)请你只改动某一根导线一端的接点位置,将图 $17 - 35$(a)中的电路连接正确。在需要改动的导线上打“$×$”,并用笔画线代替导线画出正确的接线。
(3)改接完成后,闭合开关前应先将滑片调到最________ 端。

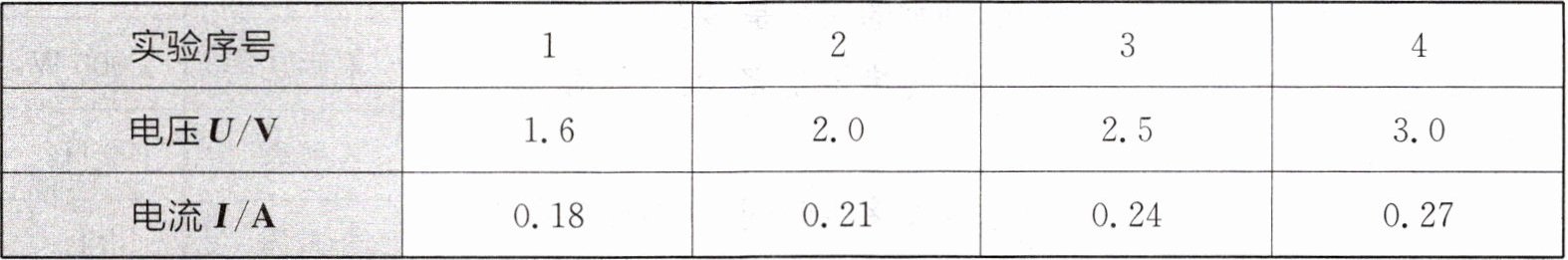

(4)小明同学认真完成了实验,并将实验数据记录在了表格中,请你根据表中数据算出小灯泡的额定电功率是________ $W$,通过分析表中数据可得出结论,小灯泡在不同电压下工作时的电功率是________(选填“相同”或“不同”)的。

(5)同学小刚又设计了一种测量额定功率的方案,如图 $17 - 35$(b)所示,$R_0$ 是阻值已知的定值电阻,请你将步骤补充完整：
① 连接好电路,闭合开关 $S$,将开关 $S_1$ 拨到触点________(选填“$A$”或“$B$”),移动滑片 $P$,使电压表的示数为小灯泡的额定电压 $U_1$。
② 保持滑片 $P$ 的位置不动,再将开关 $S_1$ 拨到另一触点,读出电压表的示数 $U_2$。
③ 用 $U_1$、$U_2$、$R_0$ 表示小灯泡的额定功率,则表达式 $P= $______。

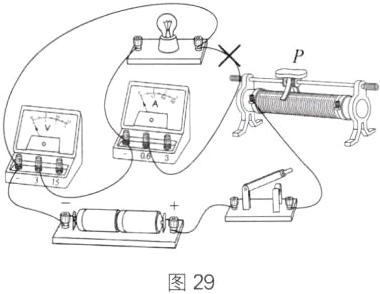

（1）不会 3 （2）如图 29 所示 （3）右 （4）0.6 不同 （5）①A ③$\frac{U_{1}(U_{2}-U_{1})}{R_{0}}$

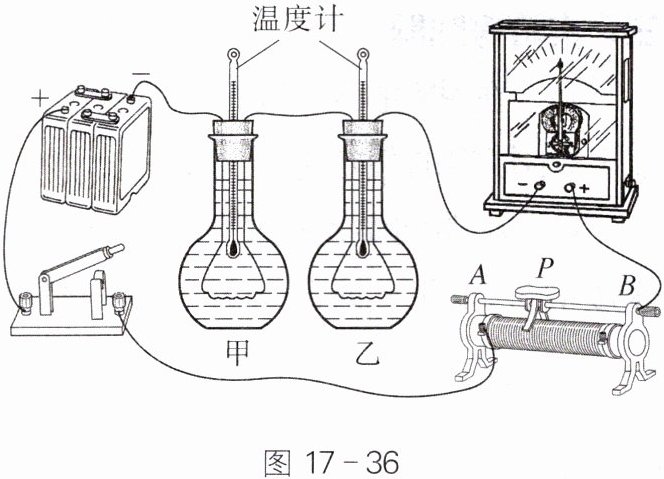

18. 图 $17 - 36$ 是小强同学探究电流产生的热量与哪些因素有关的装置。
(1)在两个相同的烧瓶中装有质量(选填“相等”或“不等”)的(选填“同种”或“不同”)液体,瓶中各放置一根电阻丝,且 $R_甲 ＞ R_乙$,这样的装置可以研究电流产生的热量与 的关系。
(2)实验中通过观察 来比较电阻丝产生热量的多少。
(3)若小强还想利用已有器材研究电功与电压的关系,则需增加的测量工具是,他可以观察 来比较单位时间内电功的大小。

（1）相等 同种 电阻 （2）温度计示数变化的大小 （3）电压表 电压表和温度计示数的变化
