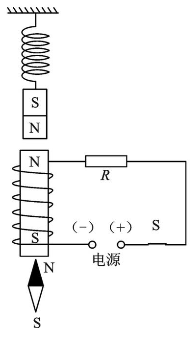

7. 如图所示，闭合开关 S，发现弹簧缩短，小磁针旋转到如图中所示位置静止，请在图中括号内标出电源的正、负极和小磁针的 N 极。(电源正极用“+”表示，负极用“−”表示)

【解析】
1. 闭合开关弹簧缩短，说明电磁铁与上方磁体相互排斥，由此可知电磁铁上端为N极，下端为S极；
2. 根据安培定则（右手螺旋定则），右手握住螺线管，大拇指指向N极（上端），四指弯曲方向为电流方向，可判断电源右端为“+”（正极），左端为“−”（负极）；
3. 根据磁极间的相互作用规律，电磁铁上端为N极，因此小磁针靠近电磁铁的一端为S极，另一端为N极，即小磁针右端为N极。
【答案】
电源左端标注“−”，右端标注“+”；小磁针右端标注N极
【知识点】
安培定则；磁极间的相互作用
【点评】
本题结合弹簧形变的现象，综合考查磁极间相互作用规律与安培定则的应用，需要学生具备一定的逻辑推导能力，将电磁学规律与实验现象结合分析。
【难度系数】
0.6

8. 如图，将条形磁体放在水平桌面上的两个圆柱形铅笔上，条形磁体静止不动，S 极正对电磁铁。闭合开关 S，条形磁体因受磁力向左运动，请在图中标出：
(1) 电磁铁右端的磁极。
(2) 磁感线的方向。
(3) 电源左端的极性 (用“+”或“−”表示)。

【解析】
1. 磁极判断：闭合开关后条形磁体向左运动，说明电磁铁对条形磁体的S极有斥力，根据同名磁极相互排斥，可得电磁铁右端为S极。
2. 磁感线方向：磁体外部磁感线从N极指向S极，因此电磁铁的磁感线从左端N极指向右端S极；条形磁体的磁感线从左端N极指向右端S极，两磁体的S极相对，之间的磁感线方向为向外（远离S极）。
3. 电源极性判断：用安培定则，右手握住螺线管，大拇指指向左端N极，四指弯曲方向为电流方向，可知电流从螺线管右端流入、左端流出，因此电源左端为“-”极。
【答案】
(1) 电磁铁右端标注$\boldsymbol{S}$极；
(2) 磁感线方向：电磁铁外部箭头从左指向右，条形磁体外部箭头从左指向右，两磁体之间箭头向外；
(3) 电源左端标注$\boldsymbol{-}$。
【知识点】
磁极间相互作用、安培定则、磁感线方向
【点评】
本题综合电磁学多个基础规律，需结合受力分析和电磁定则逐步推导，注重对知识综合应用能力的考查。
【难度系数】
0.6

9. 如图，把条形磁铁放在水平木桌上，再将电磁铁右端固定并使其与条形磁铁保持在同一水平面上。闭合开关 S，当滑动变阻器的滑片 P 逐渐向右移动时，条形磁铁仍保持静止，此时电磁铁的左端为极，条形磁铁受到的摩擦力(选填“变大”“变小”或“不变”)，方向水平(选填“向左”或“向右”)。

N
变大
向左

【解析】
1. 根据安培定则，电流从螺线管右端流入、左端流出，可判断电磁铁的左端为N极。
2. 条形磁铁右端为S极，异名磁极相互吸引，条形磁铁受到向右的吸引力；条形磁铁保持静止，摩擦力与吸引力是一对平衡力，故摩擦力方向水平向左。
3. 滑动变阻器的滑片P向右移动时，接入电路的电阻变小，电路中电流变大，电磁铁磁性增强，对条形磁铁的吸引力变大；由于条形磁铁静止，摩擦力大小等于吸引力大小，因此摩擦力变大。
【答案】
N；变大；向左
【知识点】
安培定则；磁极间的相互作用；二力平衡
【点评】
本题综合考查安培定则、磁极间相互作用与二力平衡的应用，需结合电路变化分析电磁铁磁性的变化，进而判断摩擦力的变化与方向。
【难度系数】
0.6
