22.如图所示的电路，电源电压保持不变，闭合开关S后，灯$L_1$和$L_2$均发光，过了一段时间，一盏灯突然熄灭，而电流表和电压表的示数都不变，则发生的故障可能是（
A.$L_2$断路
B.$L_1$断路
C.$L_2$短路
D.$L_1$短路
B
）A.$L_2$断路
B.$L_1$断路
C.$L_2$短路
D.$L_1$短路
答案
22.B
解析
【分析】首先明确电路结构：闭合开关S后，灯$L_1$与$L_2$并联，电压表V测量电源电压，电流表A测量$L_2$支路的电流。题目要求故障为“一盏灯熄灭，另一盏灯发光，且电流表、电压表示数均不变”，需结合并联电路特点逐一分析各选项故障的现象是否符合条件。
【解析】
1. 电路特点：并联电路中各支路独立工作、互不影响，电压表始终测电源电压，电流表仅测$L_2$的电流。
2. 选项A（$L_2$断路）：$L_2$断路后，电流表所在支路断开，电流表示数变为0，不符合“电流表示数不变”，排除A。
3. 选项B（$L_1$断路）：$L_1$断路时，$L_2$支路不受影响，仍正常发光，电流表示数不变；电压表仍测电源电压，示数不变；仅$L_1$熄灭，完全符合题目条件，B正确。
4. 选项C（$L_2$短路）：$L_2$短路会造成电源短路，两灯均不发光，电流表、电压表可能损坏，不符合题意，排除C。
5. 选项D（$L_1$短路）：$L_1$短路同样会造成电源短路，两灯均不发光，不符合题意，排除D。
【答案】B
【知识点】并联电路特点、电路故障分析
【点评】本题考查并联电路的故障分析，核心是利用“并联电路各支路独立工作”的特点，结合电表测量对象判断故障现象，是初中物理电路故障的典型题型。
【难度系数】0.5
【解析】
1. 电路特点：并联电路中各支路独立工作、互不影响，电压表始终测电源电压，电流表仅测$L_2$的电流。
2. 选项A（$L_2$断路）：$L_2$断路后，电流表所在支路断开，电流表示数变为0，不符合“电流表示数不变”，排除A。
3. 选项B（$L_1$断路）：$L_1$断路时，$L_2$支路不受影响，仍正常发光，电流表示数不变；电压表仍测电源电压，示数不变；仅$L_1$熄灭，完全符合题目条件，B正确。
4. 选项C（$L_2$短路）：$L_2$短路会造成电源短路，两灯均不发光，电流表、电压表可能损坏，不符合题意，排除C。
5. 选项D（$L_1$短路）：$L_1$短路同样会造成电源短路，两灯均不发光，不符合题意，排除D。
【答案】B
【知识点】并联电路特点、电路故障分析
【点评】本题考查并联电路的故障分析，核心是利用“并联电路各支路独立工作”的特点，结合电表测量对象判断故障现象，是初中物理电路故障的典型题型。
【难度系数】0.5

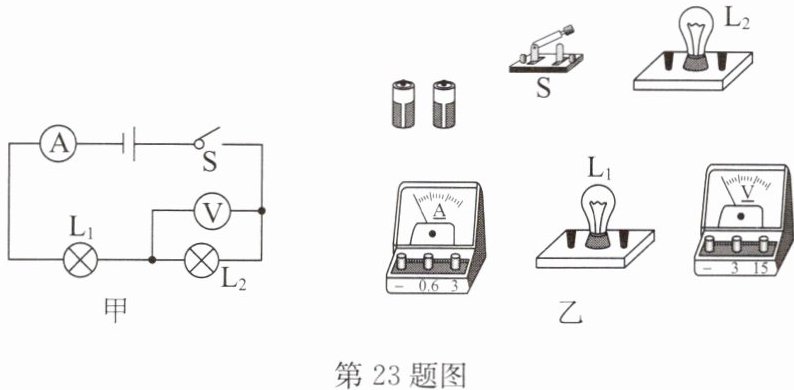

23. 根据图甲所示的电路图，将图乙中的实物电路连接起来.
甲
S
L₂
- 0.6 3
L₁
V
- 3 15
乙
甲
S
L₂
- 0.6 3
L₁
V
- 3 15
乙
答案
23.
解析
【分析】首先分析图甲的电路图，该电路为串联电路：电源、开关S、电流表A、灯泡L₁、灯泡L₂依次串联，电压表V并联在L₂两端，测量L₂的电压。连接实物时需遵循电表“电流从正接线柱流入，负接线柱流出”的规则，先连接串联主电路，再并联电压表。
【解析】连接步骤：1. 将两节干电池串联组成电源；2. 从电源正极出发，依次连接电流表（选0~0.6A量程，适配小灯泡电路的电流）、灯泡L₁、灯泡L₂、开关S，最后回到电源负极，完成串联主电路；3. 将电压表并联在L₂两端，选0~3V量程（两节干电池总电压为3V），电流从电压表正接线柱流入、负接线柱流出，对应连接到L₂的两个接线柱，最终连接结果与参考答案一致。
【答案】
【知识点】串联电路连接、电流表使用、电压表使用
【点评】本题考查根据电路图连接实物电路，是电学基础操作题，需掌握串联电路连接顺序及电表的正确使用方法。
【难度系数】0.6
【解析】连接步骤：1. 将两节干电池串联组成电源；2. 从电源正极出发，依次连接电流表（选0~0.6A量程，适配小灯泡电路的电流）、灯泡L₁、灯泡L₂、开关S，最后回到电源负极，完成串联主电路；3. 将电压表并联在L₂两端，选0~3V量程（两节干电池总电压为3V），电流从电压表正接线柱流入、负接线柱流出，对应连接到L₂的两个接线柱，最终连接结果与参考答案一致。
【答案】
【知识点】串联电路连接、电流表使用、电压表使用
【点评】本题考查根据电路图连接实物电路，是电学基础操作题，需掌握串联电路连接顺序及电表的正确使用方法。
【难度系数】0.6

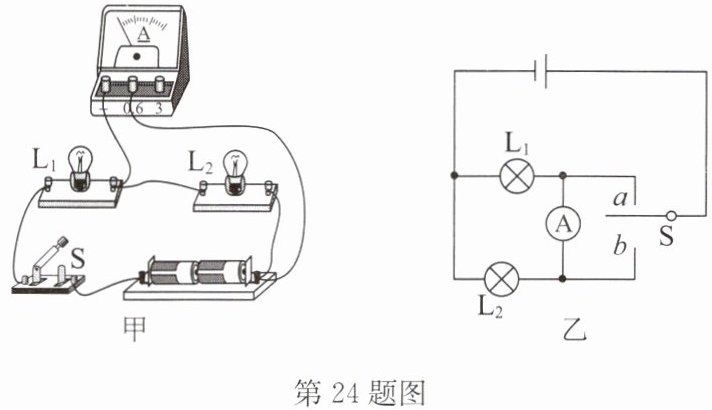

24.同学们做“探究并联电路的电流规律”的实验，用两节干电池串联作为电源，连接了如图甲所示电路.
(1)电路连接时开关应
(2)若只改动甲图电路中一根导线就能使两灯并联，并且电流表测干路电流，请在要移接的导线上打上“×”，并画出改动后的导线.
(3)为更方便地测出两支路的电流，小明找来一个单刀双掷开关，设计了如图乙所示的电路，当开关S接a时，电流表可测通过
(1)电路连接时开关应
断开
，否则图甲电路连接完最后一根导线时会出现L₂
（填“L₁”或“L₂”）不亮，电流表有
（填“有”或“无”）示数.(2)若只改动甲图电路中一根导线就能使两灯并联，并且电流表测干路电流，请在要移接的导线上打上“×”，并画出改动后的导线.
(3)为更方便地测出两支路的电流，小明找来一个单刀双掷开关，设计了如图乙所示的电路，当开关S接a时，电流表可测通过
L₂
（填“L₁”或“L₂”）的电流；那么当开关S接b时，请判断电流表能否正常测量通过另一条支路的电流，并说明理由：电流表不能正常测量通过另一条支路的电流，因为电流表的正、负接线柱接反了
.答案
24.(1)断开 L₂ 有 (2)如答图所示
(3)L₂ 电流表不能正常测量通过另一条支路的电流，因为电流表的正、负接线柱接反了解析
【分析】
(1) 电路连接时开关断开是为防止短路损坏元件，属于安全操作要求。分析甲图电流路径：开关闭合后，L₂被短路，因此L₂不发光，电流表有电流通过，故有示数。
(2) 要使两灯并联且电流表测干路电流，需调整导线让电流分两条支路通过L₁、L₂，电流表接在干路，仅需改动一根导线即可调整电流路径。
(3) 分析乙图：开关接a时，电流表与L₂串联，测L₂的电流；开关接b时，电流表正负接线柱接反，违反使用规则，无法正常测量。
【解析】
(1) 连接电路时，为避免电路接通时出现短路，开关应断开。观察甲图，开关闭合后，L₂两端被导线短路，因此L₂不亮；电流表串联在电路中，有电流通过，故电流表有示数。
(2) 改动方法：在甲图中，将连接L₂左接线柱与电流表0.6接线柱的导线打“×”，将该导线的一端改接到L₁的左接线柱（或开关的右接线柱），使电流分为两条支路分别通过L₁、L₂，电流表测干路电流，改动后的电路如答图所示。
(3) 图乙中，开关S接a时，电流表与L₂串联，测通过L₂的电流；当开关S接b时，电流从电流表的负接线柱流入、正接线柱流出，即电流表的正、负接线柱接反，违反电流表使用规则，因此不能正常测量另一条支路的电流。
【答案】
24.(1)断开 L₂ 有 (2)如答图所示 (3)L₂ 电流表不能正常测量通过另一条支路的电流，因为电流表的正、负接线柱接反了
【知识点】
并联电路电流规律、电流表使用、电路连接
【点评】
本题围绕“探究并联电路的电流规律”展开，考查电路连接基本操作、电流表正确使用及并联电路分析，需准确识别电路结构，掌握电流表接法要求。
【难度系数】
0.5
(1) 电路连接时开关断开是为防止短路损坏元件，属于安全操作要求。分析甲图电流路径：开关闭合后，L₂被短路，因此L₂不发光，电流表有电流通过，故有示数。
(2) 要使两灯并联且电流表测干路电流，需调整导线让电流分两条支路通过L₁、L₂，电流表接在干路，仅需改动一根导线即可调整电流路径。
(3) 分析乙图：开关接a时，电流表与L₂串联，测L₂的电流；开关接b时，电流表正负接线柱接反，违反使用规则，无法正常测量。
【解析】
(1) 连接电路时，为避免电路接通时出现短路，开关应断开。观察甲图，开关闭合后，L₂两端被导线短路，因此L₂不亮；电流表串联在电路中，有电流通过，故电流表有示数。
(2) 改动方法：在甲图中，将连接L₂左接线柱与电流表0.6接线柱的导线打“×”，将该导线的一端改接到L₁的左接线柱（或开关的右接线柱），使电流分为两条支路分别通过L₁、L₂，电流表测干路电流，改动后的电路如答图所示。
(3) 图乙中，开关S接a时，电流表与L₂串联，测通过L₂的电流；当开关S接b时，电流从电流表的负接线柱流入、正接线柱流出，即电流表的正、负接线柱接反，违反电流表使用规则，因此不能正常测量另一条支路的电流。
【答案】
24.(1)断开 L₂ 有 (2)如答图所示 (3)L₂ 电流表不能正常测量通过另一条支路的电流，因为电流表的正、负接线柱接反了
【知识点】
并联电路电流规律、电流表使用、电路连接
【点评】
本题围绕“探究并联电路的电流规律”展开，考查电路连接基本操作、电流表正确使用及并联电路分析，需准确识别电路结构，掌握电流表接法要求。
【难度系数】
0.5

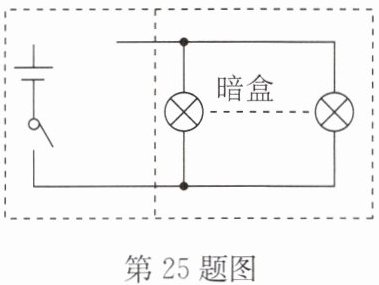

25.如图所示，暗盒内有若干只规格相同的小彩灯并联后接到暗盒外的电源上，为了判断暗盒内小彩灯的数目，现提供一只与暗盒内规格相同的小彩灯、两个电流表和若干导线，请你用所提供的器材，画出你所设计的电路图并说明方法。
答案
25.连接电路如答图所示，闭合开关，读出电流表 A 的示数为 I，电流表 A₁ 的示数为 I₁，则暗盒内小彩灯的数目$n=\frac{I}{I_1}-1$。
解析
【分析】
要判断暗盒内相同规格小彩灯的数目，需利用并联电路的电流特点：相同规格的小彩灯并联时，各支路电流相等。设计电路时，将新增的与暗盒内规格相同的小彩灯和电流表A₁串联作为一条支路，与暗盒的两个接线柱（暗盒内小彩灯的并联两端）并联，干路用电流表A测总电流。通过读取干路电流和支路电流，即可计算暗盒内小彩灯的数目。
【解析】
1. 按照答图连接电路：电源、开关、电流表A串联在干路，干路分为两条支路，一条支路为电流表A₁与新增小彩灯串联，另一条支路为暗盒的两个接线柱（暗盒内小彩灯的并联电路）。
2. 闭合开关，读出电流表A的示数为干路总电流I，电流表A₁的示数为新增小彩灯的电流I₁。
3. 由于新增小彩灯与暗盒内小彩灯规格相同，并联在同一电源两端，因此暗盒内每个小彩灯的电流均为I₁。干路总电流I等于暗盒内所有小彩灯的总电流与新增小彩灯电流I₁之和，故暗盒内所有小彩灯的总电流为$I - I_1$。
4. 因此暗盒内小彩灯的数目$n=\frac{I - I_1}{I_1}=\frac{I}{I_1}-1$。
【答案】
连接电路如答图所示，闭合开关，读出电流表A的示数为I，电流表A₁的示数为I₁，则暗盒内小彩灯的数目$n=\frac{I}{I_1}-1$。
【知识点】
并联电路电流规律；欧姆定律
【点评】
本题结合并联电路电流特点，利用相同规格用电器并联时电流相等的特性，设计实验判断暗盒内小彩灯的数目，考查了学生对并联电路规律的应用能力，电路设计合理，逻辑清晰。
【难度系数】
0.5
要判断暗盒内相同规格小彩灯的数目，需利用并联电路的电流特点：相同规格的小彩灯并联时，各支路电流相等。设计电路时，将新增的与暗盒内规格相同的小彩灯和电流表A₁串联作为一条支路，与暗盒的两个接线柱（暗盒内小彩灯的并联两端）并联，干路用电流表A测总电流。通过读取干路电流和支路电流，即可计算暗盒内小彩灯的数目。
【解析】
1. 按照答图连接电路：电源、开关、电流表A串联在干路，干路分为两条支路，一条支路为电流表A₁与新增小彩灯串联，另一条支路为暗盒的两个接线柱（暗盒内小彩灯的并联电路）。
2. 闭合开关，读出电流表A的示数为干路总电流I，电流表A₁的示数为新增小彩灯的电流I₁。
3. 由于新增小彩灯与暗盒内小彩灯规格相同，并联在同一电源两端，因此暗盒内每个小彩灯的电流均为I₁。干路总电流I等于暗盒内所有小彩灯的总电流与新增小彩灯电流I₁之和，故暗盒内所有小彩灯的总电流为$I - I_1$。
4. 因此暗盒内小彩灯的数目$n=\frac{I - I_1}{I_1}=\frac{I}{I_1}-1$。
【答案】
连接电路如答图所示，闭合开关，读出电流表A的示数为I，电流表A₁的示数为I₁，则暗盒内小彩灯的数目$n=\frac{I}{I_1}-1$。
【知识点】
并联电路电流规律；欧姆定律
【点评】
本题结合并联电路电流特点，利用相同规格用电器并联时电流相等的特性，设计实验判断暗盒内小彩灯的数目，考查了学生对并联电路规律的应用能力，电路设计合理，逻辑清晰。
【难度系数】
0.5
