1. (2025 苏州吴江区一模)如图 Z-7-1 所示电路，闭合开关后，一灯较亮，一灯较暗，下列说法正确的是 (
A.亮的灯中电流大，暗的灯中电流小
B.亮的灯离电源正极近，暗的灯离电源正极远
C.电压表示数是 $\mathrm{L}_1$ 两端的电压
D.若电压表示数突然变大，可能是 $\mathrm{L}_2$ 断路
D
)A.亮的灯中电流大，暗的灯中电流小
B.亮的灯离电源正极近，暗的灯离电源正极远
C.电压表示数是 $\mathrm{L}_1$ 两端的电压
D.若电压表示数突然变大，可能是 $\mathrm{L}_2$ 断路
答案
1.D
解析
【分析】
首先观察电路，确定L₁与L₂为串联连接，串联电路的核心特点是电流处处相等，灯的亮度由实际功率决定，与电流大小、离电源正负极的远近无关；再判断电压表的测量对象，结合电路故障的分析方法，逐一分析选项即可得出结论。
【解析】
1. 电路连接：由图可知，L₁与L₂串联，根据串联电路电流处处相等的特点，通过两灯的电流大小相同，因此A选项“亮的灯中电流大，暗的灯中电流小”错误；
2. 灯的亮度影响因素：串联电路中，灯的亮度由实际功率决定，与离电源正负极的远近无关，故B选项错误；
3. 电压表测量对象：电压表并联在L₂两端，测量的是L₂两端的电压，因此C选项“电压表示数是L₁两端的电压”错误；
4. 电路故障分析：若L₂断路，电路断开，电压表的一端通过L₁连接电源负极，另一端通过开关、L₂的左端连接电源正极，此时电压表串联在电路中，相当于测电源电压，示数会比原来测L₂两端的电压大，因此电压表示数突然变大可能是L₂断路，D选项正确。
【答案】
D
【知识点】
串联电路特点、电压表使用、电路故障分析
【点评】
本题考查串联电路的基本特点、电压表的使用规则以及电路故障的分析，属于电学基础题型，需掌握串联电路电流规律、电压表的并联连接方式，结合故障情况分析电表示数变化，是学生需熟练掌握的知识点。
【难度系数】
0.5
首先观察电路，确定L₁与L₂为串联连接，串联电路的核心特点是电流处处相等，灯的亮度由实际功率决定，与电流大小、离电源正负极的远近无关；再判断电压表的测量对象，结合电路故障的分析方法，逐一分析选项即可得出结论。
【解析】
1. 电路连接：由图可知，L₁与L₂串联，根据串联电路电流处处相等的特点，通过两灯的电流大小相同，因此A选项“亮的灯中电流大，暗的灯中电流小”错误；
2. 灯的亮度影响因素：串联电路中，灯的亮度由实际功率决定，与离电源正负极的远近无关，故B选项错误；
3. 电压表测量对象：电压表并联在L₂两端，测量的是L₂两端的电压，因此C选项“电压表示数是L₁两端的电压”错误；
4. 电路故障分析：若L₂断路，电路断开，电压表的一端通过L₁连接电源负极，另一端通过开关、L₂的左端连接电源正极，此时电压表串联在电路中，相当于测电源电压，示数会比原来测L₂两端的电压大，因此电压表示数突然变大可能是L₂断路，D选项正确。
【答案】
D
【知识点】
串联电路特点、电压表使用、电路故障分析
【点评】
本题考查串联电路的基本特点、电压表的使用规则以及电路故障的分析，属于电学基础题型，需掌握串联电路电流规律、电压表的并联连接方式，结合故障情况分析电表示数变化，是学生需熟练掌握的知识点。
【难度系数】
0.5

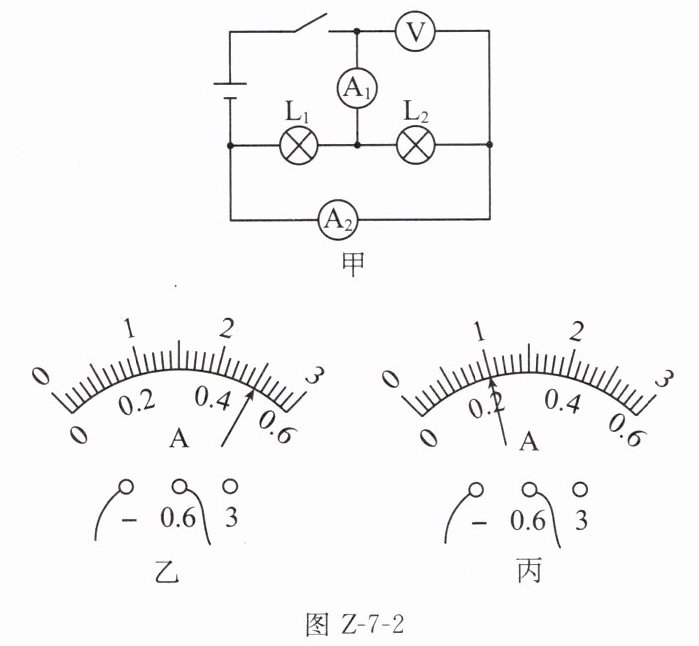

2. 如图 Z-7-2 甲所示的电路中,闭合开关后,电流表 A₁、A₂ 的示数分别如图乙、丙所示,则下列说法中正确的是（
A.灯 L₁、L₂ 串联
B.电压表不能测量 L₁ 两端的电压
C.通过灯 L₁ 的电流是 0.5 A
D.通过灯 L₂ 的电流是 0.2 A
D
）A.灯 L₁、L₂ 串联
B.电压表不能测量 L₁ 两端的电压
C.通过灯 L₁ 的电流是 0.5 A
D.通过灯 L₂ 的电流是 0.2 A
答案
2.D
解析
【分析】首先判断电路连接方式：由图甲可知，电流从电源正极流出，经开关后分为两条独立路径，一条经过灯L₁，另一条经过电流表A₁和灯L₂，最终汇合经电流表A₂回到电源负极，因此L₁与L₂为并联。接着确定电流表的测量对象：电流表A₁与L₂串联，测量L₂支路的电流；电流表A₂在干路，测量电路的总电流，根据并联电路的电流特点，干路电流等于各支路电流之和，故A₂的示数应大于A₁的示数。然后读取电流表的示数：两电流表均选用0~0.6A量程，分度值为0.02A，结合示数大小关系，A₁（测L₂）的示数为0.2A，A₂（测干路）的示数为0.5A，最后根据电流规律计算各支路电流，判断选项对错。
【解析】
1. 电路判断：电流有两条独立支路，L₁与L₂并联，故A选项（串联）错误；
2. 电压表测量对象：电压表并联在电源两端，并联电路各支路电压等于电源电压，因此电压表可测量L₁两端电压，B选项错误；
3. 电流表读数：两表均选用0~0.6A量程，分度值为0.02A，A₁测L₂支路电流，示数为0.2A；A₂测干路电流，示数为0.5A；
4. 电流计算：根据并联电路电流规律，通过L₁的电流I₁=I总-I₂=0.5A-0.2A=0.3A，故C选项（L₁电流0.5A）错误；通过L₂的电流为A₁的示数0.2A，D选项正确。
【答案】D
【知识点】并联电路电流规律、电流表读数、电路连接方式
【点评】本题综合考查电路分析、电流表读数及并联电路电流规律，解题关键是先明确电路连接和电流表的测量对象，再正确读取电流表示数，结合规律计算判断选项。
【难度系数】0.5
【解析】
1. 电路判断：电流有两条独立支路，L₁与L₂并联，故A选项（串联）错误；
2. 电压表测量对象：电压表并联在电源两端，并联电路各支路电压等于电源电压，因此电压表可测量L₁两端电压，B选项错误；
3. 电流表读数：两表均选用0~0.6A量程，分度值为0.02A，A₁测L₂支路电流，示数为0.2A；A₂测干路电流，示数为0.5A；
4. 电流计算：根据并联电路电流规律，通过L₁的电流I₁=I总-I₂=0.5A-0.2A=0.3A，故C选项（L₁电流0.5A）错误；通过L₂的电流为A₁的示数0.2A，D选项正确。
【答案】D
【知识点】并联电路电流规律、电流表读数、电路连接方式
【点评】本题综合考查电路分析、电流表读数及并联电路电流规律，解题关键是先明确电路连接和电流表的测量对象，再正确读取电流表示数，结合规律计算判断选项。
【难度系数】0.5

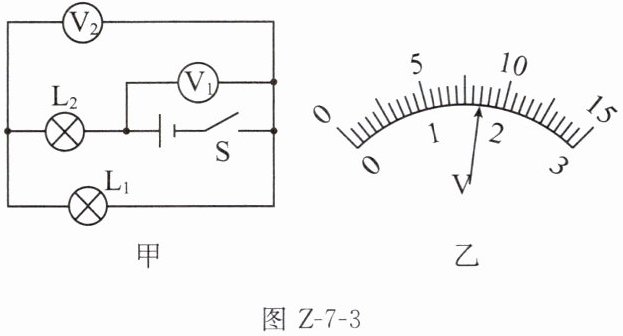

3. (2025徐州模拟)如图Z-7-3甲所示，闭合开关后两电压表$\mathrm{V}_1$和$\mathrm{V}_2$的指针偏转角度相同，位置如图乙所示，则电源电压和灯$\mathrm{L}_2$两端电压分别是（
A.8.5 V 1.7 V
B.8.5 V 6.8 V
C.6.8 V 1.7 V
D.1.7 V 6.8 V
B
）A.8.5 V 1.7 V
B.8.5 V 6.8 V
C.6.8 V 1.7 V
D.1.7 V 6.8 V
答案
3.B
解析
【分析】首先分析电路连接：由图甲可知，灯$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表$\mathrm{V}_1$并联在电源两端，测电源电压；电压表$\mathrm{V}_2$并联在$\mathrm{L}_1$两端，测$\mathrm{L}_1$两端的电压。根据串联电路电压规律，电源电压等于$\mathrm{L}_1$和$\mathrm{L}_2$两端电压之和，因此$\mathrm{V}_1$的示数大于$\mathrm{V}_2$的示数。又因为两电压表指针偏转角度相同，说明它们选用的量程不同：$\mathrm{V}_1$选用$0∼15\mathrm{V}$大量程，$\mathrm{V}_2$选用$0∼3\mathrm{V}$小量程（大量程读数是小量程的5倍）。接下来读取电压表示数，再计算$\mathrm{L}_2$两端电压。
【解析】1. 确定测量对象：$\mathrm{L}_1$、$\mathrm{L}_2$串联，$\mathrm{V}_1$测电源电压$U$，$\mathrm{V}_2$测$\mathrm{L}_1$两端电压$U_1$；
2. 判断量程：因串联总电压大于各部分电压，$\mathrm{V}_1$示数更大，结合指针偏转相同，得$\mathrm{V}_1$用$0∼15\mathrm{V}$量程（分度值$0.5\mathrm{V}$），$\mathrm{V}_2$用$0∼3\mathrm{V}$量程（分度值$0.1\mathrm{V}$）；
3. 读取示数：由图乙，$\mathrm{V}_1$示数$U=8.5\mathrm{V}$，$\mathrm{V}_2$示数$U_1=1.7\mathrm{V}$；
4. 计算$\mathrm{L}_2$电压：根据串联电压规律，$\mathrm{L}_2$两端电压$U_2=U-U_1=8.5\mathrm{V}-1.7\mathrm{V}=6.8\mathrm{V}$，即电源电压$8.5\mathrm{V}$，$\mathrm{L}_2$两端电压$6.8\mathrm{V}$，对应选项B。
【答案】B
【知识点】串联电路电压规律、电压表的使用、电压表示数读取
【点评】本题考查串联电路电压规律与电压表读数，核心是根据指针偏转相同判断量程差异，利用大量程与小量程的倍数关系解题，需注意区分电压表量程，难度适中。
【难度系数】0.5
【解析】1. 确定测量对象：$\mathrm{L}_1$、$\mathrm{L}_2$串联，$\mathrm{V}_1$测电源电压$U$，$\mathrm{V}_2$测$\mathrm{L}_1$两端电压$U_1$；
2. 判断量程：因串联总电压大于各部分电压，$\mathrm{V}_1$示数更大，结合指针偏转相同，得$\mathrm{V}_1$用$0∼15\mathrm{V}$量程（分度值$0.5\mathrm{V}$），$\mathrm{V}_2$用$0∼3\mathrm{V}$量程（分度值$0.1\mathrm{V}$）；
3. 读取示数：由图乙，$\mathrm{V}_1$示数$U=8.5\mathrm{V}$，$\mathrm{V}_2$示数$U_1=1.7\mathrm{V}$；
4. 计算$\mathrm{L}_2$电压：根据串联电压规律，$\mathrm{L}_2$两端电压$U_2=U-U_1=8.5\mathrm{V}-1.7\mathrm{V}=6.8\mathrm{V}$，即电源电压$8.5\mathrm{V}$，$\mathrm{L}_2$两端电压$6.8\mathrm{V}$，对应选项B。
【答案】B
【知识点】串联电路电压规律、电压表的使用、电压表示数读取
【点评】本题考查串联电路电压规律与电压表读数，核心是根据指针偏转相同判断量程差异，利用大量程与小量程的倍数关系解题，需注意区分电压表量程，难度适中。
【难度系数】0.5
4. (2025 常州溧阳月考)如图 Z-7-4 所示,开关 S 闭合,S₁ 断开时,两灯的连接方式是
图 Z-7-4 图 Z-7-5
并联
,电流表 A₁ 的示数为 0.2 A,电流表 A 的示数为0.3 A,则通过灯 L₂ 的电流为 0.1
A,若开关 S₁ 闭合,则电流表 A
可能会烧坏。 图 Z-7-4 图 Z-7-5
答案
4.并联 0.1 A
解析
【分析】
要解决本题，需分三步思考：1. 判断电路连接方式：根据开关状态梳理电流路径，若电流有两条独立路径则为并联；2. 计算通过L₂的电流：明确电流表测量对象，结合并联电路干路电流等于各支路电流之和的规律计算；3. 分析开关S₁闭合后的电路：S₁闭合会造成电源短路，干路电流表直接接电源两端易被烧坏。
【解析】
1. 判断两灯连接方式：开关S闭合、S₁断开时，电流从电源正极流出，经开关S后分为两条支路，分别通过灯L₁和L₂，再汇合回到电源负极，因此两灯为并联连接。
2. 计算通过L₂的电流：电流表A测干路总电流，示数为0.3A；电流表A₁测L₁支路电流，示数为0.2A。根据并联电路电流规律I=I₁+I₂，可得通过L₂的电流I₂=I-I₁=0.3A-0.2A=0.1A。
3. 开关S₁闭合时，相当于导线直接连接电源两极，造成电源短路，干路电流表A会因电流过大被烧坏。
【答案】
并联；0.1
【知识点】
并联电路电流规律；电路连接方式；短路现象
【点评】
本题考查初中电学基础知识点，包括电路连接方式判断、并联电流规律应用及短路危害，是常考基础题，需熟练掌握并联电路特点和电流规律，注意短路对元件的影响。
【难度系数】
0.3
要解决本题，需分三步思考：1. 判断电路连接方式：根据开关状态梳理电流路径，若电流有两条独立路径则为并联；2. 计算通过L₂的电流：明确电流表测量对象，结合并联电路干路电流等于各支路电流之和的规律计算；3. 分析开关S₁闭合后的电路：S₁闭合会造成电源短路，干路电流表直接接电源两端易被烧坏。
【解析】
1. 判断两灯连接方式：开关S闭合、S₁断开时，电流从电源正极流出，经开关S后分为两条支路，分别通过灯L₁和L₂，再汇合回到电源负极，因此两灯为并联连接。
2. 计算通过L₂的电流：电流表A测干路总电流，示数为0.3A；电流表A₁测L₁支路电流，示数为0.2A。根据并联电路电流规律I=I₁+I₂，可得通过L₂的电流I₂=I-I₁=0.3A-0.2A=0.1A。
3. 开关S₁闭合时，相当于导线直接连接电源两极，造成电源短路，干路电流表A会因电流过大被烧坏。
【答案】
并联；0.1
【知识点】
并联电路电流规律；电路连接方式；短路现象
【点评】
本题考查初中电学基础知识点，包括电路连接方式判断、并联电流规律应用及短路危害，是常考基础题，需熟练掌握并联电路特点和电流规律，注意短路对元件的影响。
【难度系数】
0.3

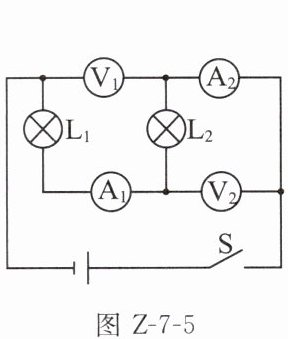

5. 如图Z-7-5所示，闭合开关S后，电压表V₁的示数为9 V，电压表V₂的示数为3 V，则L₁两端的电压为
6
V；若电流表A₁的示数是0.3 A，则电流表A₂的示数是0.3
A。答案
5.6 0.3
6. 如图Z-7-6所示电路，电源电压为5 V。闭合开关S₁、断开S₂时，电压表的示数是
图Z-7-6
图Z-7-7
0
V；当同时闭合开关S₁、S₂时，电流表的示数是0.3 A，电压表的示数为5
V，通过L₁的电流是0.3
A，L₂两端的电压是5
V。图Z-7-6
图Z-7-7
答案
6.0 5 0.3 5
解析
【分析】
要解决本题，需分两种开关状态分析电路结构：
1. 当闭合S₁、断开S₂时，电压表所在支路为断路，电压表未接入有效电路，因此示数为0；
2. 当同时闭合S₁、S₂时，L₁与L₂并联，需结合并联电路的电压、电流特点分析各物理量。
【解析】
1. 闭合S₁、断开S₂时，电压表所在支路断开，无电流通过电压表，电压表示数为0V；
2. 同时闭合S₁、S₂时，L₁与L₂并联，电压表测电源电压，电源电压为5V，故电压表示数为5V；电流表测通过L₁的电流，示数为0.3A，即通过L₁的电流为0.3A；并联电路中各支路电压等于电源电压，因此L₂两端电压等于电源电压，为5V。
【答案】
0；5；0.3；5
【知识点】
电路连接；并联电路电压规律；电流测量
【点评】
本题考查电路动态分析，核心是明确不同开关状态下的电路连接方式，结合并联电路特点解答，属于基础电路题。
【难度系数】
0.4
要解决本题，需分两种开关状态分析电路结构：
1. 当闭合S₁、断开S₂时，电压表所在支路为断路，电压表未接入有效电路，因此示数为0；
2. 当同时闭合S₁、S₂时，L₁与L₂并联，需结合并联电路的电压、电流特点分析各物理量。
【解析】
1. 闭合S₁、断开S₂时，电压表所在支路断开，无电流通过电压表，电压表示数为0V；
2. 同时闭合S₁、S₂时，L₁与L₂并联，电压表测电源电压，电源电压为5V，故电压表示数为5V；电流表测通过L₁的电流，示数为0.3A，即通过L₁的电流为0.3A；并联电路中各支路电压等于电源电压，因此L₂两端电压等于电源电压，为5V。
【答案】
0；5；0.3；5
【知识点】
电路连接；并联电路电压规律；电流测量
【点评】
本题考查电路动态分析，核心是明确不同开关状态下的电路连接方式，结合并联电路特点解答，属于基础电路题。
【难度系数】
0.4
7.（2025苏州姑苏区校级期中）如图Z-7-7所示，电源电压恒为3 V。只闭合开关S和S₁，电流表A的示数为0.1 A；只闭合开关S和S₂，电流表A的示数为0.3 A；开关S、S₁、S₂都闭合时，电流表A的示数为0.5 A。开关S、S₁、S₂都闭合时，L₁、L₂、L₃的连接方式是
并
联，灯泡L₁两端的电压为3
V，通过灯泡L₂的电流为0.1
A。答案
7.并 3 0.1
解析
【分析】
要解决本题，需先判断开关都闭合时的电路连接方式，再结合并联电路的电压、电流规律计算相关物理量：
1. 连接方式判断：当S、S₁、S₂都闭合时，电流从电源正极流出后分为三条独立路径，分别经过L₁、L₂、L₃，再汇合回到负极，因此为并联。
2. L₁两端电压：并联电路中各支路两端电压等于电源电压，已知电源电压为3V，故L₁两端电压等于电源电压。
3. 通过L₂的电流：先分析单开关闭合时的支路电流：只闭合S和S₁时，仅L₁接入，电流I₁=0.1A；只闭合S和S₂时，仅L₃接入，电流I₃=0.3A；三个开关都闭合时，电流表测干路总电流，根据并联电路干路电流等于各支路电流之和，即可算出L₂的电流。
【解析】
1. 连接方式：开关S、S₁、S₂都闭合时，电流有三条独立支路，分别通过L₁、L₂、L₃，因此为并联。
2. L₁两端电压：并联电路各支路电压等于电源电压，电源电压为3V，故L₁两端电压为3V。
3. 通过L₂的电流：只闭合S、S₁时，I₁=0.1A；只闭合S、S₂时，I₃=0.3A；干路总电流I=0.5A，根据并联电路电流规律I=I₁+I₂+I₃，得I₂=I-I₁-I₃=0.5A-0.1A-0.3A=0.1A。
【答案】
并 3 0.1
【知识点】
并联电路特点、电流计算、电压规律
【点评】
本题考查并联电路的识别及规律应用，需明确不同开关闭合时的电路状态，利用并联电路的电压、电流关系计算，是电路基础题型，难度适中。
【难度系数】
0.5
要解决本题，需先判断开关都闭合时的电路连接方式，再结合并联电路的电压、电流规律计算相关物理量：
1. 连接方式判断：当S、S₁、S₂都闭合时，电流从电源正极流出后分为三条独立路径，分别经过L₁、L₂、L₃，再汇合回到负极，因此为并联。
2. L₁两端电压：并联电路中各支路两端电压等于电源电压，已知电源电压为3V，故L₁两端电压等于电源电压。
3. 通过L₂的电流：先分析单开关闭合时的支路电流：只闭合S和S₁时，仅L₁接入，电流I₁=0.1A；只闭合S和S₂时，仅L₃接入，电流I₃=0.3A；三个开关都闭合时，电流表测干路总电流，根据并联电路干路电流等于各支路电流之和，即可算出L₂的电流。
【解析】
1. 连接方式：开关S、S₁、S₂都闭合时，电流有三条独立支路，分别通过L₁、L₂、L₃，因此为并联。
2. L₁两端电压：并联电路各支路电压等于电源电压，电源电压为3V，故L₁两端电压为3V。
3. 通过L₂的电流：只闭合S、S₁时，I₁=0.1A；只闭合S、S₂时，I₃=0.3A；干路总电流I=0.5A，根据并联电路电流规律I=I₁+I₂+I₃，得I₂=I-I₁-I₃=0.5A-0.1A-0.3A=0.1A。
【答案】
并 3 0.1
【知识点】
并联电路特点、电流计算、电压规律
【点评】
本题考查并联电路的识别及规律应用，需明确不同开关闭合时的电路状态，利用并联电路的电压、电流关系计算，是电路基础题型，难度适中。
【难度系数】
0.5
