8. 如图 Z-7-8 所示电路中，电源电压不变，闭合开关 S 后，下列说法正确的是 （
图 Z-7-8
A.电压表、电流表的示数不变，灯泡 $L_1$ 的亮度不变
B.电压表、电流表的示数不变，灯泡 $L_1$ 的亮度变暗
C.电压表的示数不变，电流表的示数变大，灯泡 $L_1$ 的亮度不变
D.电压表、电流表的示数变大，灯泡 $L_1$ 的亮度不变
C
）图 Z-7-8
A.电压表、电流表的示数不变，灯泡 $L_1$ 的亮度不变
B.电压表、电流表的示数不变，灯泡 $L_1$ 的亮度变暗
C.电压表的示数不变，电流表的示数变大，灯泡 $L_1$ 的亮度不变
D.电压表、电流表的示数变大，灯泡 $L_1$ 的亮度不变
答案
8.C
解析
【分析】
首先明确开关断开和闭合时的电路结构：开关S断开时，电路为L₁的简单电路，电流表测L₁的电流，电压表测电源电压；开关S闭合后，L₁与L₂并联，电压表仍测电源电压，电流表测干路电流。结合并联电路“各支路独立工作、干路电流等于支路电流之和”的特点，分析电表示数和灯泡亮度的变化。
【解析】
1. 开关S断开时，电路只有L₁接入，电流表测通过L₁的电流，电压表测电源电压，L₁两端电压等于电源电压，功率由P=U²/R₁（R₁为L₁电阻）决定。
2. 开关S闭合后，L₁与L₂并联：
电压表并联在电源两端，电源电压不变，因此电压表示数不变；
并联电路中各支路电压等于电源电压，L₁的电压和电阻均不变，根据I=U/R，通过L₁的电流不变，由P=UI可知，L₁的功率不变，亮度不变；
电流表测干路电流，干路电流等于各支路电流之和，闭合S后新增L₂的支路电流，因此干路电流变大，即电流表示数变大。
综上，电压表示数不变，电流表示数变大，L₁亮度不变，对应选项C。
【答案】
C
【知识点】
并联电路特点、欧姆定律、电功率
【点评】
本题考查并联电路的规律应用，核心是判断开关闭合前后电路的连接方式和电表测量对象，结合并联电路的电流、电压特点分析即可，属于基础电路分析题。
【难度系数】
0.5
首先明确开关断开和闭合时的电路结构：开关S断开时，电路为L₁的简单电路，电流表测L₁的电流，电压表测电源电压；开关S闭合后，L₁与L₂并联，电压表仍测电源电压，电流表测干路电流。结合并联电路“各支路独立工作、干路电流等于支路电流之和”的特点，分析电表示数和灯泡亮度的变化。
【解析】
1. 开关S断开时，电路只有L₁接入，电流表测通过L₁的电流，电压表测电源电压，L₁两端电压等于电源电压，功率由P=U²/R₁（R₁为L₁电阻）决定。
2. 开关S闭合后，L₁与L₂并联：
电压表并联在电源两端，电源电压不变，因此电压表示数不变；
并联电路中各支路电压等于电源电压，L₁的电压和电阻均不变，根据I=U/R，通过L₁的电流不变，由P=UI可知，L₁的功率不变，亮度不变；
电流表测干路电流，干路电流等于各支路电流之和，闭合S后新增L₂的支路电流，因此干路电流变大，即电流表示数变大。
综上，电压表示数不变，电流表示数变大，L₁亮度不变，对应选项C。
【答案】
C
【知识点】
并联电路特点、欧姆定律、电功率
【点评】
本题考查并联电路的规律应用，核心是判断开关闭合前后电路的连接方式和电表测量对象，结合并联电路的电流、电压特点分析即可，属于基础电路分析题。
【难度系数】
0.5

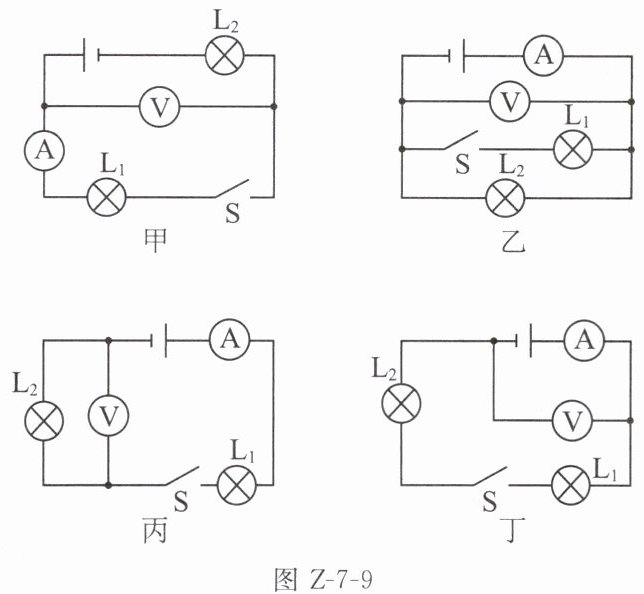

9. 如图 Z-7-9 所示四个电路中,各元件完好。当开关由闭合到断开,四个电路中电流表示数减小的有
甲、乙、丙、丁
,电压表示数减小的有丙
,电压表示数增大的有甲
,电压表示数不变的有乙、丁
。答案
9.甲、乙、丙、丁 丙 甲 乙、丁
解析
【分析】
要解决此题，需逐个分析每个电路在开关闭合、断开时的电流和电压变化：
1. 甲图：开关闭合时，L₁与L₂串联，电流表测串联电流，电压表测L₁两端电压；开关断开时，电路断路，电流变为0，电流表示数减小；此时电压表通过L₂接在电源两端，测电源电压，电压表示数从L₁的分压增大到电源电压，故电压表示数增大。
2. 乙图：开关闭合时，L₁与L₂并联，电流表测干路电流，电压表测电源电压；开关断开时，只有L₂接入电路，电流表测L₂的电流，干路电流减小，故电流表示数减小；电压表始终测电源电压，示数不变。
3. 丙图：开关闭合时，L₁与L₂串联，电流表测串联电流，电压表测L₂两端电压；开关断开时，电路断路，电流变为0，电流表示数减小；此时电压表无法接电源负极，示数为0，电压表示数从L₂的分压减小到0，故电压表示数减小。
4. 丁图：开关闭合时，L₁与L₂串联，电流表测串联电流，电压表测电源电压；开关断开时，电路断路，电流变为0，电流表示数减小；电压表仍并联在电源两端，示数不变。
【解析】
根据上述分析：
电流表示数减小的：甲（S断开电流从I变为0）、乙（S断开干路电流从I₁+I₂变为I₂）、丙（S断开电流从I变为0）、丁（S断开电流从I变为0），即甲、乙、丙、丁。
电压表示数减小的：丙（S闭合时测L₂分压，S断开时示数为0）。
电压表示数增大的：甲（S闭合时测L₁分压，S断开时测电源电压）。
电压表示数不变的：乙、丁（始终测电源电压）。
【答案】
甲、乙、丙、丁 丙 甲 乙、丁
【知识点】
串联电路电流电压、并联电路电流电压、电表使用
【点评】
本题考查开关通断时电路的动态分析，需明确电表测量对象，分析电路结构变化，判断电流电压变化，是电路基础题。
【难度系数】
0.5
要解决此题，需逐个分析每个电路在开关闭合、断开时的电流和电压变化：
1. 甲图：开关闭合时，L₁与L₂串联，电流表测串联电流，电压表测L₁两端电压；开关断开时，电路断路，电流变为0，电流表示数减小；此时电压表通过L₂接在电源两端，测电源电压，电压表示数从L₁的分压增大到电源电压，故电压表示数增大。
2. 乙图：开关闭合时，L₁与L₂并联，电流表测干路电流，电压表测电源电压；开关断开时，只有L₂接入电路，电流表测L₂的电流，干路电流减小，故电流表示数减小；电压表始终测电源电压，示数不变。
3. 丙图：开关闭合时，L₁与L₂串联，电流表测串联电流，电压表测L₂两端电压；开关断开时，电路断路，电流变为0，电流表示数减小；此时电压表无法接电源负极，示数为0，电压表示数从L₂的分压减小到0，故电压表示数减小。
4. 丁图：开关闭合时，L₁与L₂串联，电流表测串联电流，电压表测电源电压；开关断开时，电路断路，电流变为0，电流表示数减小；电压表仍并联在电源两端，示数不变。
【解析】
根据上述分析：
电流表示数减小的：甲（S断开电流从I变为0）、乙（S断开干路电流从I₁+I₂变为I₂）、丙（S断开电流从I变为0）、丁（S断开电流从I变为0），即甲、乙、丙、丁。
电压表示数减小的：丙（S闭合时测L₂分压，S断开时示数为0）。
电压表示数增大的：甲（S闭合时测L₁分压，S断开时测电源电压）。
电压表示数不变的：乙、丁（始终测电源电压）。
【答案】
甲、乙、丙、丁 丙 甲 乙、丁
【知识点】
串联电路电流电压、并联电路电流电压、电表使用
【点评】
本题考查开关通断时电路的动态分析，需明确电表测量对象，分析电路结构变化，判断电流电压变化，是电路基础题。
【难度系数】
0.5
10. 如图 Z-7-10 所示，甲、乙是电表，闭合开关后两灯均能发光，则甲为
电压
表，乙为 电流
表。答案
10.电压 电流
解析
【分析】
判断电表类型需依据电流表（串联，相当于导线）、电压表（并联，相当于开路）的使用规则，结合“闭合开关后两灯均发光”的条件分析电路通断：若甲为电流表，会短路用电器或电源导致灯不亮；若乙为电压表，电路断路使灯无法工作，据此推导正确电表类型。
【解析】
根据电表使用规则：电流表必须串联在电路中，相当于导线；电压表必须并联在电路中，相当于开路。若甲为电流表，会造成电路短路，两灯无法发光；若乙为电压表，电路处于断路状态，两灯均无电流通过，不能发光。因此，甲需并联在电路中（为电压表），乙需串联在电路中（为电流表），此时两灯形成通路，均能发光。
【答案】
电压；电流
【知识点】
电流表使用；电压表使用
【点评】
本题考查电流表、电压表的使用规则，需结合电路通断分析电表类型，属于基础电路题，注重对基本知识点的应用。
【难度系数】
0.7
判断电表类型需依据电流表（串联，相当于导线）、电压表（并联，相当于开路）的使用规则，结合“闭合开关后两灯均发光”的条件分析电路通断：若甲为电流表，会短路用电器或电源导致灯不亮；若乙为电压表，电路断路使灯无法工作，据此推导正确电表类型。
【解析】
根据电表使用规则：电流表必须串联在电路中，相当于导线；电压表必须并联在电路中，相当于开路。若甲为电流表，会造成电路短路，两灯无法发光；若乙为电压表，电路处于断路状态，两灯均无电流通过，不能发光。因此，甲需并联在电路中（为电压表），乙需串联在电路中（为电流表），此时两灯形成通路，均能发光。
【答案】
电压；电流
【知识点】
电流表使用；电压表使用
【点评】
本题考查电流表、电压表的使用规则，需结合电路通断分析电表类型，属于基础电路题，注重对基本知识点的应用。
【难度系数】
0.7
11. 如图Z-7-11所示，开关S闭合后，小灯泡$L_1$、$L_2$均正常工作，在甲、乙位置填上合适的电表。
答案
11.如图所示
解析
【分析】要确定甲、乙位置的电表，需牢记电流表串联（相当于导线，测电流）、电压表并联（相当于开路，测电压）的使用规则。开关闭合后，$L_1$、$L_2$均正常工作，说明电路为通路且两灯都有电流通过。若甲位置接电压表，$L_2$支路开路，$L_2$无法工作；若甲接电流表，电流可经甲、$L_2$形成支路，同时$L_1$单独形成支路，两灯并联正常工作。乙位置若接电流表会造成电源短路，因此乙需为电压表，并联在电路中测电压，保证电路安全。
【解析】根据电流表串联、电压表并联的使用要求，结合电路通路与短路的特点：电流从电源正极流出，分为两条支路，一条经$L_1$、开关$S$回到负极；另一条经甲（电流表）、$L_2$、开关$S$回到负极，使两灯并联正常工作。乙位置若为电流表会短路电源，故乙为电压表，并联在电路中测量电源电压，符合电路要求。
【答案】甲为电流表，乙为电压表
【知识点】电流表使用、电压表使用、并联电路
【点评】本题考查电流表与电压表的正确使用，需结合电路结构分析电表类型，是电路基础题，需掌握电表的连接规则。
【难度系数】0.5
【解析】根据电流表串联、电压表并联的使用要求，结合电路通路与短路的特点：电流从电源正极流出，分为两条支路，一条经$L_1$、开关$S$回到负极；另一条经甲（电流表）、$L_2$、开关$S$回到负极，使两灯并联正常工作。乙位置若为电流表会短路电源，故乙为电压表，并联在电路中测量电源电压，符合电路要求。
【答案】甲为电流表，乙为电压表
【知识点】电流表使用、电压表使用、并联电路
【点评】本题考查电流表与电压表的正确使用，需结合电路结构分析电表类型，是电路基础题，需掌握电表的连接规则。
【难度系数】0.5
12. 如图 Z-7-12 所示的电路中,1、2、3 是三个电表。闭合开关 S,若灯 L₁ 与 L₂ 串联,则
2
是电流表, 1、3
是电压表;若灯 L₁ 与 L₂ 并联,则 1、3
是电流表, 2
是电压表。答案
12.2 1、3 1、3 2
解析
【分析】
要解决本题，需明确：电流表相当于导线，串联在电路中；电压表相当于开路，并联在电路中。分两种情况，结合串并联电路的电流路径判断电表类型：
1. 灯L₁与L₂串联时，电流只有一条路径，需让电流依次经过L₁、L₂，再经电表回到电源负极，仅串联路径上的电表为电流表，其余电表需为电压表（开路），防止短路；
2. 灯L₁与L₂并联时，电流有两条独立路径，分别经过L₁和L₂，两条支路的电表为电流表，其余电表为电压表（开路），避免短路。
【解析】
1. 当L₁与L₂串联时，电流路径为：电源正极→L₁→L₂→电表2→开关S→电源负极。此时只有电表2在电流路径中，相当于导线（电流表）；若电表1、3为电流表，会造成L₁或L₂短路，因此电表1、3需为电压表（开路）。
2. 当L₁与L₂并联时，电流分为两条支路：①电源正极→L₁→电表3→开关S→电源负极；②电源正极→电表1→L₂→开关S→电源负极。此时电表1、3在两条支路中，相当于导线（电流表）；若电表2为电流表，会短路L₂，因此电表2为电压表（开路）。
【答案】
2；1、3；1、3；2
【知识点】
电流表与电压表的使用；串联和并联电路
【点评】
本题考查串并联电路中电表类型的判断，核心是利用“电流表相当于导线、电压表相当于开路”的特点，结合串并联电路的电流路径分析，需注意避免短路故障，是初中电路的基础题型。
【难度系数】
0.5
要解决本题，需明确：电流表相当于导线，串联在电路中；电压表相当于开路，并联在电路中。分两种情况，结合串并联电路的电流路径判断电表类型：
1. 灯L₁与L₂串联时，电流只有一条路径，需让电流依次经过L₁、L₂，再经电表回到电源负极，仅串联路径上的电表为电流表，其余电表需为电压表（开路），防止短路；
2. 灯L₁与L₂并联时，电流有两条独立路径，分别经过L₁和L₂，两条支路的电表为电流表，其余电表为电压表（开路），避免短路。
【解析】
1. 当L₁与L₂串联时，电流路径为：电源正极→L₁→L₂→电表2→开关S→电源负极。此时只有电表2在电流路径中，相当于导线（电流表）；若电表1、3为电流表，会造成L₁或L₂短路，因此电表1、3需为电压表（开路）。
2. 当L₁与L₂并联时，电流分为两条支路：①电源正极→L₁→电表3→开关S→电源负极；②电源正极→电表1→L₂→开关S→电源负极。此时电表1、3在两条支路中，相当于导线（电流表）；若电表2为电流表，会短路L₂，因此电表2为电压表（开路）。
【答案】
2；1、3；1、3；2
【知识点】
电流表与电压表的使用；串联和并联电路
【点评】
本题考查串并联电路中电表类型的判断，核心是利用“电流表相当于导线、电压表相当于开路”的特点，结合串并联电路的电流路径分析，需注意避免短路故障，是初中电路的基础题型。
【难度系数】
0.5

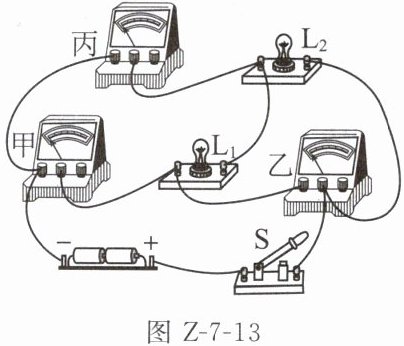

13. (2023苏州月考)如图Z-7-13所示的实物电路中，甲、乙、丙为三个电表(电流表或电压表)。闭合开关S后，下列关于甲、乙、丙三个电表的判断，正确的是 (
图Z-7-13
A.若$\mathrm{L}_1$、$\mathrm{L}_2$同时发光，则甲一定是电流表
B.若甲、丙是电流表，则$\mathrm{L}_1$一定不发光
C.若甲、乙是电压表，则$\mathrm{L}_2$一定不发光
D.若乙、丙是电流表，$\mathrm{L}_1$、$\mathrm{L}_2$正常发光，则乙、丙两表的示数相同
B
)图Z-7-13
A.若$\mathrm{L}_1$、$\mathrm{L}_2$同时发光，则甲一定是电流表
B.若甲、丙是电流表，则$\mathrm{L}_1$一定不发光
C.若甲、乙是电压表，则$\mathrm{L}_2$一定不发光
D.若乙、丙是电流表，$\mathrm{L}_1$、$\mathrm{L}_2$正常发光，则乙、丙两表的示数相同
答案
13.B
解析
【分析】
要判断电表类型，需明确：电流表相当于导线，应串联在电路中；电压表相当于开路，应并联在电路中。逐一分析选项：
选项A：若$\mathrm{L}_1$、$\mathrm{L}_2$同时发光，电路必须为通路。若甲是电压表，电路断开，两灯都不亮，故甲需为电流表；但此时乙若为电流表，会造成电源短路，乙若为电压表，电路断开，两灯无法同时发光，因此不存在两灯同时发光的情况，A错误。
选项B：若甲、丙是电流表，若乙为电流表，则电流会经乙→甲直接回到电源负极，造成电源短路，故乙只能是电压表（相当于开路），整个电路无电流，因此$\mathrm{L}_1$一定不发光，B正确。
选项C：若甲、乙是电压表，电路断开，两灯都不发光，虽然$\mathrm{L}_2$不发光，但该选项不是正确结论，C错误。
选项D：若乙、丙是电流表，若甲为电流表会造成电源短路，故甲只能是电压表，此时电路断开，$\mathrm{L}_1$、$\mathrm{L}_2$都不发光，不可能正常发光，D错误。
【解析】
根据电流表串联（相当于导线）、电压表并联（相当于开路）的使用规则，结合电路是否通路分析：
1. 选项A：若$\mathrm{L}_1$、$\mathrm{L}_2$同时发光，电路需通路。若甲为电压表，电路断开，两灯不亮，故甲需为电流表；但此时乙若为电流表，电源短路，乙若为电压表，电路断开，两灯无法同时发光，A错误。
2. 选项B：若甲、丙是电流表，若乙为电流表，电流路径为电源+→开关S→乙→甲→电源-，造成电源短路，因此乙必须为电压表（开路），电路无电流，$\mathrm{L}_1$、$\mathrm{L}_2$都不发光，故$\mathrm{L}_1$一定不发光，B正确。
3. 选项C：若甲、乙是电压表，电路断开，两灯都不发光，虽然$\mathrm{L}_2$不发光，但该选项不是正确结论，C错误。
4. 选项D：若乙、丙是电流表，甲若为电流表会短路，故甲为电压表，电路断开，两灯都不发光，不可能正常发光，D错误。
【答案】
B
【知识点】
电流表的使用；电压表的使用；电路分析
【点评】
本题考查电表类型的判断，需结合电流表、电压表的使用特点分析电路，避免电源短路，是电路基础题，需理清电流路径。
【难度系数】
0.5
要判断电表类型，需明确：电流表相当于导线，应串联在电路中；电压表相当于开路，应并联在电路中。逐一分析选项：
选项A：若$\mathrm{L}_1$、$\mathrm{L}_2$同时发光，电路必须为通路。若甲是电压表，电路断开，两灯都不亮，故甲需为电流表；但此时乙若为电流表，会造成电源短路，乙若为电压表，电路断开，两灯无法同时发光，因此不存在两灯同时发光的情况，A错误。
选项B：若甲、丙是电流表，若乙为电流表，则电流会经乙→甲直接回到电源负极，造成电源短路，故乙只能是电压表（相当于开路），整个电路无电流，因此$\mathrm{L}_1$一定不发光，B正确。
选项C：若甲、乙是电压表，电路断开，两灯都不发光，虽然$\mathrm{L}_2$不发光，但该选项不是正确结论，C错误。
选项D：若乙、丙是电流表，若甲为电流表会造成电源短路，故甲只能是电压表，此时电路断开，$\mathrm{L}_1$、$\mathrm{L}_2$都不发光，不可能正常发光，D错误。
【解析】
根据电流表串联（相当于导线）、电压表并联（相当于开路）的使用规则，结合电路是否通路分析：
1. 选项A：若$\mathrm{L}_1$、$\mathrm{L}_2$同时发光，电路需通路。若甲为电压表，电路断开，两灯不亮，故甲需为电流表；但此时乙若为电流表，电源短路，乙若为电压表，电路断开，两灯无法同时发光，A错误。
2. 选项B：若甲、丙是电流表，若乙为电流表，电流路径为电源+→开关S→乙→甲→电源-，造成电源短路，因此乙必须为电压表（开路），电路无电流，$\mathrm{L}_1$、$\mathrm{L}_2$都不发光，故$\mathrm{L}_1$一定不发光，B正确。
3. 选项C：若甲、乙是电压表，电路断开，两灯都不发光，虽然$\mathrm{L}_2$不发光，但该选项不是正确结论，C错误。
4. 选项D：若乙、丙是电流表，甲若为电流表会短路，故甲为电压表，电路断开，两灯都不发光，不可能正常发光，D错误。
【答案】
B
【知识点】
电流表的使用；电压表的使用；电路分析
【点评】
本题考查电表类型的判断，需结合电流表、电压表的使用特点分析电路，避免电源短路，是电路基础题，需理清电流路径。
【难度系数】
0.5
