大概念建构

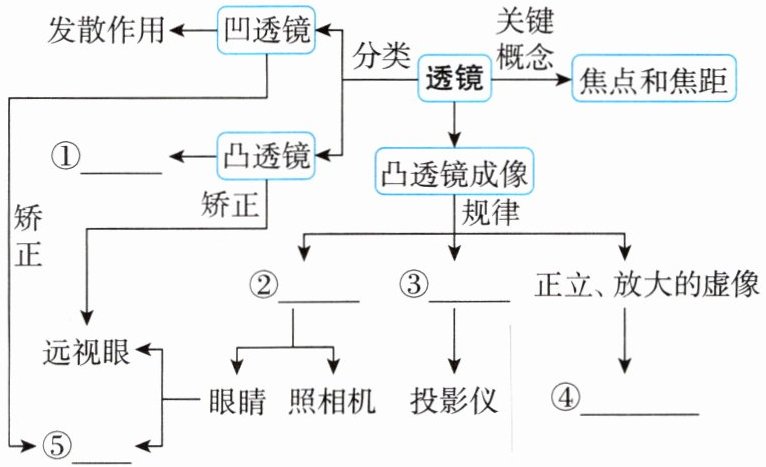

小安同学梳理了本章知识,绘制以下导图,请你帮他把导图补充完整,填写在下面的横线上。
①
查漏补缺 易错专项练
小安同学梳理了本章知识,绘制以下导图,请你帮他把导图补充完整,填写在下面的横线上。
①
会聚作用
；②倒立、缩小的实像
；③倒立、放大的实像
；④放大镜
；⑤近视眼
。查漏补缺 易错专项练
答案
①会聚作用
②倒立、缩小的实像
③倒立、放大的实像
④放大镜
⑤近视眼
②倒立、缩小的实像
③倒立、放大的实像
④放大镜
⑤近视眼
解析
【分析】
本题是透镜章节的知识梳理题，需结合透镜的光学作用、凸透镜成像规律、眼睛与眼镜的相关知识补充思维导图。解题思路：先回忆凹透镜与凸透镜的作用，凹透镜是发散作用，对应凸透镜为会聚作用，确定①；再根据凸透镜成像规律，照相机和眼睛利用倒立、缩小实像的特点，确定②；投影仪利用倒立、放大实像的特点，确定③；正立、放大虚像的应用是放大镜，确定④；最后根据近视眼和远视眼的矫正逻辑，确定⑤。
【解析】
1. 凸透镜对光线有会聚作用，凹透镜对光线有发散作用，因此①处填会聚作用；
2. 照相机和眼睛的成像原理是凸透镜成倒立、缩小的实像，故②处填倒立、缩小的实像；
3. 投影仪的成像原理是凸透镜成倒立、放大的实像，故③处填倒立、放大的实像；
4. 凸透镜成正立、放大的虚像的应用是放大镜，故④处填放大镜；
5. 近视眼需用凹透镜矫正，远视眼用凸透镜矫正，因此⑤处填近视眼。
【答案】
①会聚作用；②倒立、缩小的实像；③倒立、放大的实像；④放大镜；⑤近视眼
【知识点】
透镜的作用；凸透镜成像规律；眼睛与眼镜
【点评】
本题以思维导图形式考查透镜章节基础知识点，涵盖透镜作用、凸透镜成像规律及应用、视力矫正，是对本章知识的系统梳理，难度较低，用于巩固基础。
【难度系数】
0.7
本题是透镜章节的知识梳理题，需结合透镜的光学作用、凸透镜成像规律、眼睛与眼镜的相关知识补充思维导图。解题思路：先回忆凹透镜与凸透镜的作用，凹透镜是发散作用，对应凸透镜为会聚作用，确定①；再根据凸透镜成像规律，照相机和眼睛利用倒立、缩小实像的特点，确定②；投影仪利用倒立、放大实像的特点，确定③；正立、放大虚像的应用是放大镜，确定④；最后根据近视眼和远视眼的矫正逻辑，确定⑤。
【解析】
1. 凸透镜对光线有会聚作用，凹透镜对光线有发散作用，因此①处填会聚作用；
2. 照相机和眼睛的成像原理是凸透镜成倒立、缩小的实像，故②处填倒立、缩小的实像；
3. 投影仪的成像原理是凸透镜成倒立、放大的实像，故③处填倒立、放大的实像；
4. 凸透镜成正立、放大的虚像的应用是放大镜，故④处填放大镜；
5. 近视眼需用凹透镜矫正，远视眼用凸透镜矫正，因此⑤处填近视眼。
【答案】
①会聚作用；②倒立、缩小的实像；③倒立、放大的实像；④放大镜；⑤近视眼
【知识点】
透镜的作用；凸透镜成像规律；眼睛与眼镜
【点评】
本题以思维导图形式考查透镜章节基础知识点，涵盖透镜作用、凸透镜成像规律及应用、视力矫正，是对本章知识的系统梳理，难度较低，用于巩固基础。
【难度系数】
0.7

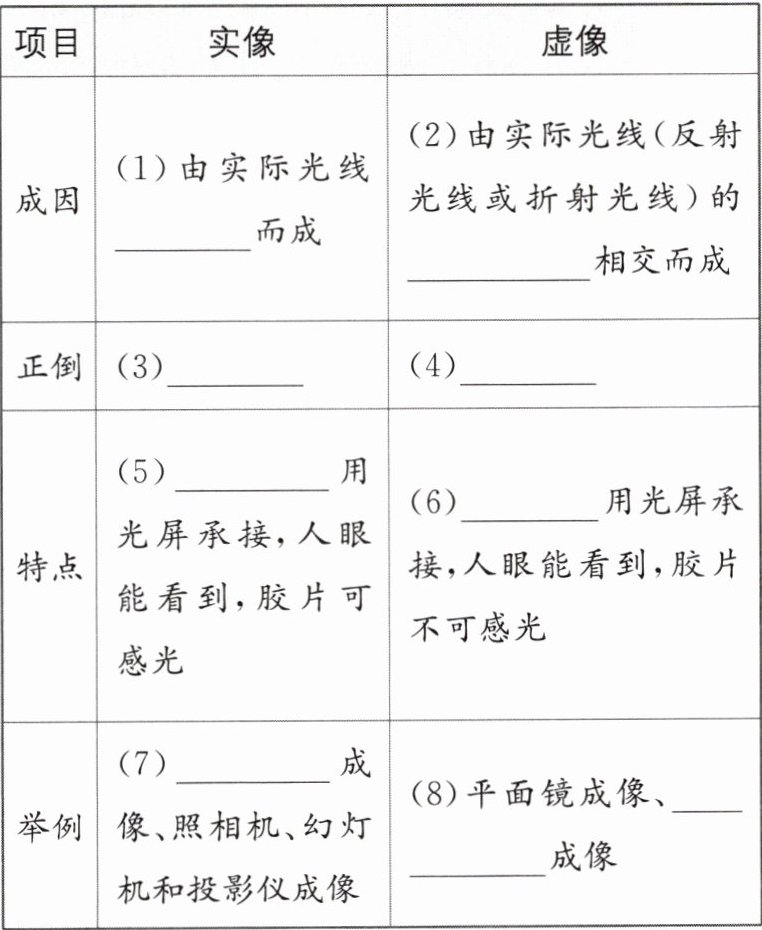

1.请辨析实像与虚像的区别并填到表格中。
答案
1.(1)会聚 (2)反向延长线 (3)倒立 (4)正立 (5)能
(6)不能 (7)小孔 (8)放大镜
(6)不能 (7)小孔 (8)放大镜
解析
【分析】
要解决这道题，需明确实像与虚像的核心区别，从成因、正倒、特点、举例四个维度对比记忆：1.成因：实像由实际光线会聚形成，虚像由实际光线的反向延长线相交形成；2.正倒：实像通常倒立，虚像通常正立；3.特点：实像能被光屏承接，虚像不能；4.举例：实像常见小孔成像、照相机/投影仪成像，虚像常见平面镜成像、放大镜成像。根据这些知识点对应表格填空即可。
【解析】
根据实像与虚像的定义和特点：(1)实像由实际光线会聚而成；(2)虚像由实际光线（反射光线或折射光线）的反向延长线相交而成；(3)实像为倒立；(4)虚像为正立；(5)实像能用光屏承接；(6)虚像不能用光屏承接；(7)小孔成像是实像，属于实像的典型例子；(8)放大镜成像是虚像，属于虚像的典型例子。
【答案】
(1)会聚 (2)反向延长线 (3)倒立 (4)正立 (5)能 (6)不能 (7)小孔 (8)放大镜
【知识点】
实像与虚像的区别、光的直线传播成像、光的反射与折射成像
【点评】
本题为光学基础概念题，考察实像与虚像的核心差异，需准确记忆两者的定义、特点及常见实例，属于识记类基础题目。
【难度系数】
0.7
要解决这道题，需明确实像与虚像的核心区别，从成因、正倒、特点、举例四个维度对比记忆：1.成因：实像由实际光线会聚形成，虚像由实际光线的反向延长线相交形成；2.正倒：实像通常倒立，虚像通常正立；3.特点：实像能被光屏承接，虚像不能；4.举例：实像常见小孔成像、照相机/投影仪成像，虚像常见平面镜成像、放大镜成像。根据这些知识点对应表格填空即可。
【解析】
根据实像与虚像的定义和特点：(1)实像由实际光线会聚而成；(2)虚像由实际光线（反射光线或折射光线）的反向延长线相交而成；(3)实像为倒立；(4)虚像为正立；(5)实像能用光屏承接；(6)虚像不能用光屏承接；(7)小孔成像是实像，属于实像的典型例子；(8)放大镜成像是虚像，属于虚像的典型例子。
【答案】
(1)会聚 (2)反向延长线 (3)倒立 (4)正立 (5)能 (6)不能 (7)小孔 (8)放大镜
【知识点】
实像与虚像的区别、光的直线传播成像、光的反射与折射成像
【点评】
本题为光学基础概念题，考察实像与虚像的核心差异，需准确记忆两者的定义、特点及常见实例，属于识记类基础题目。
【难度系数】
0.7
2.关于凸透镜成像的规律，下列说法正确的是
（
A.凸透镜所成的实像和虚像都可能是放大的或缩小的
B.凸透镜成虚像时，物距大于1倍焦距
C.凸透镜所成的实像一定是倒立的，虚像一定是正立的
D.凸透镜成实像时，物体离凸透镜越近，像越小
（
C
）A.凸透镜所成的实像和虚像都可能是放大的或缩小的
B.凸透镜成虚像时，物距大于1倍焦距
C.凸透镜所成的实像一定是倒立的，虚像一定是正立的
D.凸透镜成实像时，物体离凸透镜越近，像越小
答案
2.C
解析
【分析】
本题考查凸透镜成像规律，解题思路是：先回忆凸透镜成像的核心规律（物距与像的正倒、大小、虚实的对应关系，实像、虚像的特点，成实像时的物像变化规律），再逐一判断每个选项的正误。
【解析】
凸透镜成像规律如下：
① 物距$u＞2f$时，成倒立、缩小的实像；
② $f＜u＜2f$时，成倒立、放大的实像；
③ $u=2f$时，成倒立、等大的实像；
④ $u＜f$时，成正立、放大的虚像；
⑤ 实像均为倒立，虚像均为正立；成实像时，物距越小，像越大（物近像远像变大）。
对各选项分析：
A选项：凸透镜成虚像时，只有放大的像，不存在缩小的虚像，故A错误；
B选项：凸透镜成虚像的条件是物距小于1倍焦距（$u＜f$），而非大于1倍焦距，故B错误；
C选项：由规律可知，凸透镜所成实像一定倒立，虚像一定正立，故C正确；
D选项：凸透镜成实像时，物体离透镜越近（物距越小），像越大，而非越小，故D错误。
【答案】
C
【知识点】
凸透镜成像规律
【点评】
本题是凸透镜成像规律的基础应用题，需准确记忆物距与像的性质对应关系，区分实像和虚像的特点，属于初中物理光学的核心基础考点，难度不大。
【难度系数】
0.6
本题考查凸透镜成像规律，解题思路是：先回忆凸透镜成像的核心规律（物距与像的正倒、大小、虚实的对应关系，实像、虚像的特点，成实像时的物像变化规律），再逐一判断每个选项的正误。
【解析】
凸透镜成像规律如下：
① 物距$u＞2f$时，成倒立、缩小的实像；
② $f＜u＜2f$时，成倒立、放大的实像；
③ $u=2f$时，成倒立、等大的实像；
④ $u＜f$时，成正立、放大的虚像；
⑤ 实像均为倒立，虚像均为正立；成实像时，物距越小，像越大（物近像远像变大）。
对各选项分析：
A选项：凸透镜成虚像时，只有放大的像，不存在缩小的虚像，故A错误；
B选项：凸透镜成虚像的条件是物距小于1倍焦距（$u＜f$），而非大于1倍焦距，故B错误；
C选项：由规律可知，凸透镜所成实像一定倒立，虚像一定正立，故C正确；
D选项：凸透镜成实像时，物体离透镜越近（物距越小），像越大，而非越小，故D错误。
【答案】
C
【知识点】
凸透镜成像规律
【点评】
本题是凸透镜成像规律的基础应用题，需准确记忆物距与像的性质对应关系，区分实像和虚像的特点，属于初中物理光学的核心基础考点，难度不大。
【难度系数】
0.6
3. [2025 淮南期末] 下列是透镜及其组合的例子，其中只能成实像的是 （
A.眼睛
B.放大镜
C.显微镜
D.望远镜
A
）A.眼睛
B.放大镜
C.显微镜
D.望远镜
答案
3.A
解析
【分析】要解决此题，需明确各选项中光学仪器的成像特点，区分实像与虚像的形成：实像是实际光线会聚而成，虚像是光线反向延长线会聚而成。逐个分析选项的成像情况，判断哪个只能成实像。
【解析】
1. 分析选项A：眼睛的晶状体相当于凸透镜，观察物体时物距大于2倍焦距，在视网膜上成倒立、缩小的实像，眼睛无法成虚像，符合“只能成实像”的要求。
2. 分析选项B：放大镜是凸透镜，作为放大镜使用时物距小于焦距，成正立、放大的虚像，不能成实像，不符合要求。
3. 分析选项C：显微镜由物镜和目镜组成，物镜成倒立、放大的实像，目镜相当于放大镜，成正立、放大的虚像，既有实像又有虚像，不符合要求。
4. 分析选项D：望远镜的物镜成倒立、缩小的实像，目镜成正立、放大的虚像，既有实像又有虚像，不符合要求。
综上，答案为A。
【答案】A
【知识点】凸透镜成像规律；实像与虚像的区别
【点评】本题考查常见光学仪器的成像特点，属于基础知识点的应用，需准确掌握各仪器的透镜组合及成像性质，是期末考的常见题型。
【难度系数】0.6
【解析】
1. 分析选项A：眼睛的晶状体相当于凸透镜，观察物体时物距大于2倍焦距，在视网膜上成倒立、缩小的实像，眼睛无法成虚像，符合“只能成实像”的要求。
2. 分析选项B：放大镜是凸透镜，作为放大镜使用时物距小于焦距，成正立、放大的虚像，不能成实像，不符合要求。
3. 分析选项C：显微镜由物镜和目镜组成，物镜成倒立、放大的实像，目镜相当于放大镜，成正立、放大的虚像，既有实像又有虚像，不符合要求。
4. 分析选项D：望远镜的物镜成倒立、缩小的实像，目镜成正立、放大的虚像，既有实像又有虚像，不符合要求。
综上，答案为A。
【答案】A
【知识点】凸透镜成像规律；实像与虚像的区别
【点评】本题考查常见光学仪器的成像特点，属于基础知识点的应用，需准确掌握各仪器的透镜组合及成像性质，是期末考的常见题型。
【难度系数】0.6

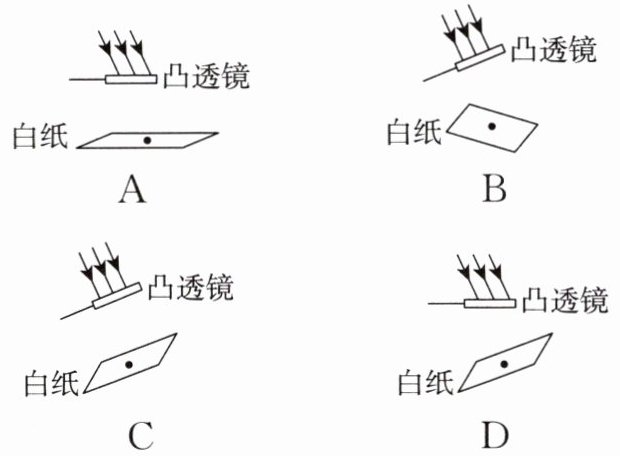

4.如图所示，利用太阳光测量凸透镜焦距的方法中最合理的是（
C
）答案
4.C
解析
【分析】利用太阳光测凸透镜焦距时，需让平行于凸透镜主光轴的太阳光入射，且白纸要垂直于凸透镜的主光轴，这样太阳光经凸透镜后会聚成的最小最亮光斑（即焦点）到透镜的距离才是焦距，据此判断选项是否合理。
【解析】逐一分析各选项：
A：凸透镜水平放置，白纸也水平，太阳光斜射，未垂直于凸透镜主光轴，无法正确得到焦点，不合理；
B：凸透镜斜放，白纸方向不垂直于凸透镜主光轴，不能准确找到焦点，不合理；
C：凸透镜斜放，太阳光平行入射，白纸垂直于凸透镜主光轴，太阳光经凸透镜后会聚成的光斑为焦点，符合测量要求，合理；
D：凸透镜水平放置，白纸斜放，未垂直于凸透镜主光轴，无法正确测量焦距，不合理。
【答案】C
【知识点】凸透镜焦距测量、凸透镜对光的作用
【点评】本题考查平行光法测凸透镜焦距的操作要点，核心是保证白纸垂直于凸透镜主光轴，属于基础实验操作题，难度适中。
【难度系数】0.5
【解析】逐一分析各选项：
A：凸透镜水平放置，白纸也水平，太阳光斜射，未垂直于凸透镜主光轴，无法正确得到焦点，不合理；
B：凸透镜斜放，白纸方向不垂直于凸透镜主光轴，不能准确找到焦点，不合理；
C：凸透镜斜放，太阳光平行入射，白纸垂直于凸透镜主光轴，太阳光经凸透镜后会聚成的光斑为焦点，符合测量要求，合理；
D：凸透镜水平放置，白纸斜放，未垂直于凸透镜主光轴，无法正确测量焦距，不合理。
【答案】C
【知识点】凸透镜焦距测量、凸透镜对光的作用
【点评】本题考查平行光法测凸透镜焦距的操作要点，核心是保证白纸垂直于凸透镜主光轴，属于基础实验操作题，难度适中。
【难度系数】0.5

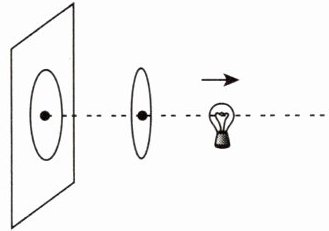

5.新考法 小华采用如图所示的方法测量透镜的焦距。她首先将凸透镜紧贴在一张白纸上，描出与镜面等大的圆圈，然后调节白纸上圆圈的圆心和小灯泡（可看成点光源）都在凸透镜的主光轴上。为测凸透镜焦距，将灯泡由紧贴凸透镜处沿主光轴逐渐远离凸透镜，当她看到白纸上的光斑
和白纸上的圆重合
时，说明此时小灯泡移到了该透镜的焦点处，就可以测出焦距了。答案
5.和白纸上的圆重合
解析
【分析】
要解决这个问题，需利用凸透镜的光学性质：从凸透镜焦点发出的光线，经凸透镜折射后会平行于主光轴射出。实验初始时，凸透镜紧贴白纸，描出的圆与镜面等大，代表凸透镜的大小。当小灯泡（点光源）在凸透镜的焦点处时，发出的光线经透镜折射后为平行光，照射到白纸上形成的光斑大小与凸透镜大小相等，因此会和白纸上的圆重合，此时即可确定小灯泡在焦点位置，进而测出焦距。
【解析】
根据凸透镜的光学规律：从焦点发出的光线经凸透镜折射后平行于主光轴。初始时，凸透镜紧贴白纸，描出的圆与镜面等大，即圆的大小等于凸透镜的大小。当小灯泡移到凸透镜焦点处时，其发出的光线经透镜折射后为平行光，这些平行光在白纸上形成的光斑大小与凸透镜相同，因此光斑会与白纸上的圆重合，此时就能确定小灯泡在焦点，从而测出焦距。
【答案】
和白纸上的圆重合
【知识点】
凸透镜的焦点、平行光、焦距测量
【点评】
本题结合实验操作考查凸透镜的光学性质，需要将实验现象与透镜的折射规律对应起来，是对焦距测量方法的灵活应用，体现了物理实验与光学知识的结合。
【难度系数】
0.5
要解决这个问题，需利用凸透镜的光学性质：从凸透镜焦点发出的光线，经凸透镜折射后会平行于主光轴射出。实验初始时，凸透镜紧贴白纸，描出的圆与镜面等大，代表凸透镜的大小。当小灯泡（点光源）在凸透镜的焦点处时，发出的光线经透镜折射后为平行光，照射到白纸上形成的光斑大小与凸透镜大小相等，因此会和白纸上的圆重合，此时即可确定小灯泡在焦点位置，进而测出焦距。
【解析】
根据凸透镜的光学规律：从焦点发出的光线经凸透镜折射后平行于主光轴。初始时，凸透镜紧贴白纸，描出的圆与镜面等大，即圆的大小等于凸透镜的大小。当小灯泡移到凸透镜焦点处时，其发出的光线经透镜折射后为平行光，这些平行光在白纸上形成的光斑大小与凸透镜相同，因此光斑会与白纸上的圆重合，此时就能确定小灯泡在焦点，从而测出焦距。
【答案】
和白纸上的圆重合
【知识点】
凸透镜的焦点、平行光、焦距测量
【点评】
本题结合实验操作考查凸透镜的光学性质，需要将实验现象与透镜的折射规律对应起来，是对焦距测量方法的灵活应用，体现了物理实验与光学知识的结合。
【难度系数】
0.5
