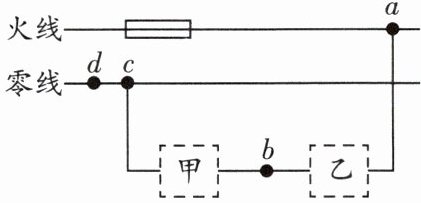

19.如图所示的家庭电路,两虚线框中连入了电灯和开关,则虚线框
乙
中为开关；闭合开关后,发现电灯不亮,使用测电笔测试a、b、c三点时测电笔的氖管均发光,检测d点时测电笔的氖管不发光,则该电路的故障为cd之间断路
。答案
19.乙 cd之间断路
解析
【分析】
要解决这道题，首先需明确家庭电路中开关与用电器的连接规则：开关应接在火线上，这样断开开关时，用电器不带电，保障安全。结合电路图，火线的a点连接乙框，零线的c点连接甲框，因此乙框为开关，甲框为电灯。接着分析故障：测电笔氖管发光表示该点与火线连通，氖管不发光表示与火线断开。测试a、b、c三点氖管均发光，说明这三点都与火线连通；测试d点氖管不发光，说明d点无法连通火线，而c点与火线连通，故故障为cd之间断路。
【解析】
1. 判断开关：家庭电路中，开关需串联在火线上控制用电器。图中a点在火线上，乙框一端接a，另一端接b，因此乙框是开关；甲框一端接零线的c点，另一端接b，所以甲框是电灯。
2. 分析故障：测电笔接触火线或与火线连通的导体时氖管发光，接触零线或与火线断开的导体时氖管不发光。测试a（火线）、b、c三点氖管均发光，说明b、c均与火线连通；测试d点氖管不发光，说明d点与火线断开，而c点与火线连通，因此故障是cd之间的零线断路。
【答案】
乙；cd之间断路
【知识点】
家庭电路连接；电路故障分析
【点评】
本题考查家庭电路的安全连接规则和电路故障的判断，需掌握开关接火线的要求，结合测电笔的工作原理分析故障，属于基础题型，难度适中。
【难度系数】
0.5
要解决这道题，首先需明确家庭电路中开关与用电器的连接规则：开关应接在火线上，这样断开开关时，用电器不带电，保障安全。结合电路图，火线的a点连接乙框，零线的c点连接甲框，因此乙框为开关，甲框为电灯。接着分析故障：测电笔氖管发光表示该点与火线连通，氖管不发光表示与火线断开。测试a、b、c三点氖管均发光，说明这三点都与火线连通；测试d点氖管不发光，说明d点无法连通火线，而c点与火线连通，故故障为cd之间断路。
【解析】
1. 判断开关：家庭电路中，开关需串联在火线上控制用电器。图中a点在火线上，乙框一端接a，另一端接b，因此乙框是开关；甲框一端接零线的c点，另一端接b，所以甲框是电灯。
2. 分析故障：测电笔接触火线或与火线连通的导体时氖管发光，接触零线或与火线断开的导体时氖管不发光。测试a（火线）、b、c三点氖管均发光，说明b、c均与火线连通；测试d点氖管不发光，说明d点与火线断开，而c点与火线连通，因此故障是cd之间的零线断路。
【答案】
乙；cd之间断路
【知识点】
家庭电路连接；电路故障分析
【点评】
本题考查家庭电路的安全连接规则和电路故障的判断，需掌握开关接火线的要求，结合测电笔的工作原理分析故障，属于基础题型，难度适中。
【难度系数】
0.5

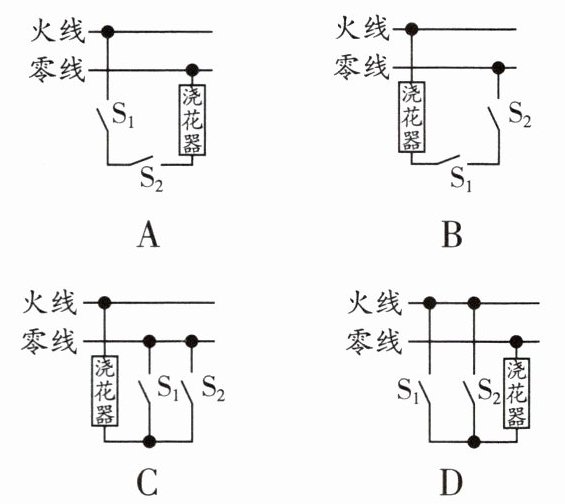

20.小明设计了一种晚上自动给花草浇水的电路。光控开关$\mathrm{S}_1$在天黑时闭合，湿敏开关$\mathrm{S}_2$在土壤过于干燥时闭合。浇花器仅在土壤过于干燥的夜间才开始工作，对花草进行浇水。下列电路既满足上述条件，又符合安全用电原则的是（
A
）答案
20.A
解析
【分析】
要选出符合要求的电路，需满足两个核心条件：一是浇花器仅在光控开关$\mathrm{S}_1$（天黑闭合）和湿敏开关$\mathrm{S}_2$（土壤干燥闭合）都闭合时工作，因此两开关必须串联；二是符合安全用电原则，开关应接在火线上，断开开关时用电器不带电。分析各选项：
1. 开关连接方式：C、D中$\mathrm{S}_1$与$\mathrm{S}_2$并联，只要一个开关闭合浇花器就工作，不符合“两开关同时闭合才工作”的要求，排除；
2. 安全用电：B中开关接在零线侧，断开开关后浇花器仍与火线相连，存在安全隐患，不符合要求；A中$\mathrm{S}_1$、$\mathrm{S}_2$串联且接在火线上，满足工作条件和安全原则。
【解析】
根据题意，浇花器工作的前提是$\mathrm{S}_1$和$\mathrm{S}_2$同时闭合，故两开关需串联；家庭电路中开关应接在火线上，确保断开开关时用电器与火线断开，避免触电。
选项A：$\mathrm{S}_1$、$\mathrm{S}_2$串联，串联在火线与浇花器之间，仅当两开关都闭合时电路导通，浇花器工作，且开关接火线，符合安全要求；
选项B：开关接在零线一侧，断开开关后，浇花器仍与火线连通，不符合安全用电原则，排除；
选项C：$\mathrm{S}_1$、$\mathrm{S}_2$并联，任意一个开关闭合浇花器就工作，不满足“仅两开关都闭合才工作”的条件，排除；
选项D：$\mathrm{S}_1$、$\mathrm{S}_2$并联，且开关连接方式既不符合工作条件也不符合安全要求，排除。
【答案】
A
【知识点】
家庭电路连接、串并联电路、安全用电
【点评】
本题结合实际浇水场景考查家庭电路的设计，需同时满足用电器的工作逻辑和安全规范，解题关键是明确开关的串并联要求及安全接线规则，属于基础应用类题目。
【难度系数】
0.5
要选出符合要求的电路，需满足两个核心条件：一是浇花器仅在光控开关$\mathrm{S}_1$（天黑闭合）和湿敏开关$\mathrm{S}_2$（土壤干燥闭合）都闭合时工作，因此两开关必须串联；二是符合安全用电原则，开关应接在火线上，断开开关时用电器不带电。分析各选项：
1. 开关连接方式：C、D中$\mathrm{S}_1$与$\mathrm{S}_2$并联，只要一个开关闭合浇花器就工作，不符合“两开关同时闭合才工作”的要求，排除；
2. 安全用电：B中开关接在零线侧，断开开关后浇花器仍与火线相连，存在安全隐患，不符合要求；A中$\mathrm{S}_1$、$\mathrm{S}_2$串联且接在火线上，满足工作条件和安全原则。
【解析】
根据题意，浇花器工作的前提是$\mathrm{S}_1$和$\mathrm{S}_2$同时闭合，故两开关需串联；家庭电路中开关应接在火线上，确保断开开关时用电器与火线断开，避免触电。
选项A：$\mathrm{S}_1$、$\mathrm{S}_2$串联，串联在火线与浇花器之间，仅当两开关都闭合时电路导通，浇花器工作，且开关接火线，符合安全要求；
选项B：开关接在零线一侧，断开开关后，浇花器仍与火线连通，不符合安全用电原则，排除；
选项C：$\mathrm{S}_1$、$\mathrm{S}_2$并联，任意一个开关闭合浇花器就工作，不满足“仅两开关都闭合才工作”的条件，排除；
选项D：$\mathrm{S}_1$、$\mathrm{S}_2$并联，且开关连接方式既不符合工作条件也不符合安全要求，排除。
【答案】
A
【知识点】
家庭电路连接、串并联电路、安全用电
【点评】
本题结合实际浇水场景考查家庭电路的设计，需同时满足用电器的工作逻辑和安全规范，解题关键是明确开关的串并联要求及安全接线规则，属于基础应用类题目。
【难度系数】
0.5

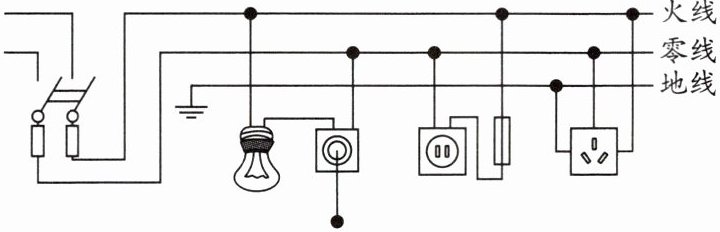

21.(双选)如图所示的家庭电路中,有两个元件连接错误,它们是 (
A.闸刀开关
B.带开关的灯泡
C.三孔插座
D.带保险丝的双孔插座
BC
)A.闸刀开关
B.带开关的灯泡
C.三孔插座
D.带保险丝的双孔插座
答案
21.BC
解析
【分析】
要判断家庭电路元件连接是否正确，需牢记家庭电路的核心连接规则：开关应接在火线上（断开开关时用电器不带电）；灯泡接线为“火线进开关，开关进灯泡顶端，灯泡螺旋套接零线”；双孔插座遵循“左零右火”，三孔插座遵循“左零右火上接地”；保险丝需接在火线上，闸刀开关接在干路控制整个电路。逐一分析各元件：带开关的灯泡接线错误，三孔插座接线错误，带保险丝的双孔插座、闸刀开关接线正确，因此错误的是带开关的灯泡和三孔插座。
【解析】
根据家庭电路连接规则：
1. 带开关的灯泡：开关应接火线，图中开关接在零线上，灯泡顶端接零线，螺旋套接火线，断开开关后灯泡仍与火线相连，存在安全隐患，连接错误，对应选项B。
2. 三孔插座：正确接法为“左零右火上接地”，图中三孔插座左孔接地线、右孔接零线、上孔接火线，不符合规则，连接错误，对应选项C。
3. 带保险丝的双孔插座：保险丝接在火线上，插座左零右火，连接正确，排除D。
4. 闸刀开关：接在干路控制整个电路，连接正确，排除A。
综上，连接错误的元件是B和C。
【答案】
BC
【知识点】
家庭电路连接、开关与灯泡接法、插座接法
【点评】
本题考查家庭电路中常见元件的接线规则，需牢记开关、灯泡、插座的标准接法，逐一分析判断即可，属于基础应用类题目。
【难度系数】
0.5
要判断家庭电路元件连接是否正确，需牢记家庭电路的核心连接规则：开关应接在火线上（断开开关时用电器不带电）；灯泡接线为“火线进开关，开关进灯泡顶端，灯泡螺旋套接零线”；双孔插座遵循“左零右火”，三孔插座遵循“左零右火上接地”；保险丝需接在火线上，闸刀开关接在干路控制整个电路。逐一分析各元件：带开关的灯泡接线错误，三孔插座接线错误，带保险丝的双孔插座、闸刀开关接线正确，因此错误的是带开关的灯泡和三孔插座。
【解析】
根据家庭电路连接规则：
1. 带开关的灯泡：开关应接火线，图中开关接在零线上，灯泡顶端接零线，螺旋套接火线，断开开关后灯泡仍与火线相连，存在安全隐患，连接错误，对应选项B。
2. 三孔插座：正确接法为“左零右火上接地”，图中三孔插座左孔接地线、右孔接零线、上孔接火线，不符合规则，连接错误，对应选项C。
3. 带保险丝的双孔插座：保险丝接在火线上，插座左零右火，连接正确，排除D。
4. 闸刀开关：接在干路控制整个电路，连接正确，排除A。
综上，连接错误的元件是B和C。
【答案】
BC
【知识点】
家庭电路连接、开关与灯泡接法、插座接法
【点评】
本题考查家庭电路中常见元件的接线规则，需牢记开关、灯泡、插座的标准接法，逐一分析判断即可，属于基础应用类题目。
【难度系数】
0.5

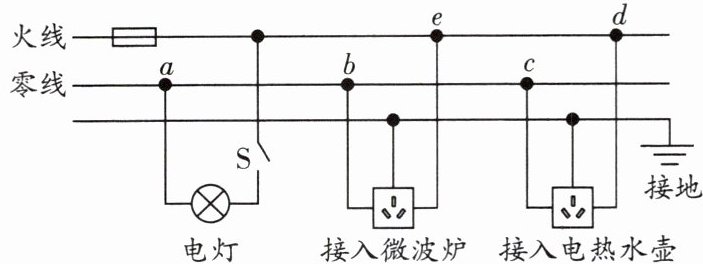

22.小强同学放学回家后,打开电灯,接入电热水壶,两者均正常工作,接着启动微波炉加热食品时,发现微波炉不工作,电热水壶突然停止工作,但是电灯仍然正常发光,他家的电路如图所示。他对故障作了下列四种判断,其中正确的是 (
A.零线上ab间断路
B.零线上bc间断路
C.微波炉所在支路be间短路
D.电热水壶所在支路cd间短路
A
)A.零线上ab间断路
B.零线上bc间断路
C.微波炉所在支路be间短路
D.电热水壶所在支路cd间短路
答案
22.A
解析
【分析】
首先根据故障现象：电灯正常工作，说明火线和a点左侧的干路零线完好；电热水壶和微波炉都不工作，而两者为并联关系，说明它们的共同零线支路出现断路。结合电路结构：零线的a→b→c依次连接，电灯接a点，微波炉接b点，电热水壶接c点。若ab间断路，b、c点无法获得零线，会导致微波炉和电热水壶支路无通路，都不工作，而a点的电灯不受影响，符合故障现象；若bc间断路，b点仍有零线，微波炉应正常工作，与现象矛盾；若支路短路，会造成干路电流过大，保险丝熔断，电灯也会停止工作，排除此类情况。
【解析】
要判断故障，需结合用电器工作状态和电路结构分析：
1. 电灯正常发光，说明火线通路，且a点左侧的干路零线完好，排除火线和干路零线故障。
2. 电热水壶和微波炉均不工作，说明两者的共同零线支路（b、c段）断路，因为它们并联在零线的b、c点，而电灯接在a点不受影响。
3. 逐一分析选项：
A. 零线上ab间断路：此时b、c点无零线，微波炉（接b）和电热水壶（接c）无法形成通路，都不工作，电灯正常，符合故障现象，正确。
B. 零线上bc间断路：b点仍有零线，微波炉应正常工作，与故障现象矛盾，错误。
C. 微波炉所在支路be间短路：短路会导致干路电流过大，保险丝熔断，电灯也会停止工作，不符合，错误。
D. 电热水壶所在支路cd间短路：同理，短路会熔断保险丝，电灯不工作，错误。
【答案】
A
【知识点】
家庭电路故障分析、并联电路特点
【点评】
本题考查家庭电路故障的判断，需结合并联电路各支路独立工作的特点，根据用电器的工作状态逐步排查故障位置，是家庭电路的典型应用题型，需理清各用电器的连接路径。
【难度系数】
0.5
首先根据故障现象：电灯正常工作，说明火线和a点左侧的干路零线完好；电热水壶和微波炉都不工作，而两者为并联关系，说明它们的共同零线支路出现断路。结合电路结构：零线的a→b→c依次连接，电灯接a点，微波炉接b点，电热水壶接c点。若ab间断路，b、c点无法获得零线，会导致微波炉和电热水壶支路无通路，都不工作，而a点的电灯不受影响，符合故障现象；若bc间断路，b点仍有零线，微波炉应正常工作，与现象矛盾；若支路短路，会造成干路电流过大，保险丝熔断，电灯也会停止工作，排除此类情况。
【解析】
要判断故障，需结合用电器工作状态和电路结构分析：
1. 电灯正常发光，说明火线通路，且a点左侧的干路零线完好，排除火线和干路零线故障。
2. 电热水壶和微波炉均不工作，说明两者的共同零线支路（b、c段）断路，因为它们并联在零线的b、c点，而电灯接在a点不受影响。
3. 逐一分析选项：
A. 零线上ab间断路：此时b、c点无零线，微波炉（接b）和电热水壶（接c）无法形成通路，都不工作，电灯正常，符合故障现象，正确。
B. 零线上bc间断路：b点仍有零线，微波炉应正常工作，与故障现象矛盾，错误。
C. 微波炉所在支路be间短路：短路会导致干路电流过大，保险丝熔断，电灯也会停止工作，不符合，错误。
D. 电热水壶所在支路cd间短路：同理，短路会熔断保险丝，电灯不工作，错误。
【答案】
A
【知识点】
家庭电路故障分析、并联电路特点
【点评】
本题考查家庭电路故障的判断，需结合并联电路各支路独立工作的特点，根据用电器的工作状态逐步排查故障位置，是家庭电路的典型应用题型，需理清各用电器的连接路径。
【难度系数】
0.5

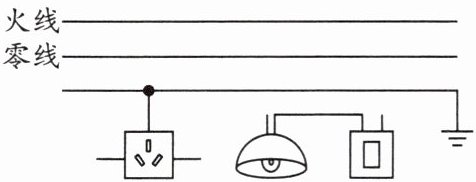

23.如图所示,请用笔画线表示导线,将图中的插座、电灯和开关正确接入家庭电路中。
答案
23.如图所示。
解析
【分析】
要正确接入家庭电路，需牢记家庭电路的接线规则：①三孔插座遵循“左零右火上接地”；②控制灯泡的开关必须接在火线上，断开开关时灯泡与火线断开，保障安全；③灯泡的顶端金属点接开关，螺旋套接零线，防止触电。解题时按规则分别连接插座、开关和灯泡的对应线路即可。
【解析】
1. 三孔插座：左孔连接零线，右孔连接火线，上孔已接地，对应图中线路连接；
2. 灯泡与开关：开关一端接火线，另一端接灯泡的顶端金属点，灯泡的螺旋套接零线，完成接线。
【答案】
【知识点】
家庭电路连接、安全用电
【点评】
本题考查家庭电路中插座、开关与灯泡的正确接线，属于安全用电的基础题型，需掌握各元件的接线规范。
【难度系数】
0.6
要正确接入家庭电路，需牢记家庭电路的接线规则：①三孔插座遵循“左零右火上接地”；②控制灯泡的开关必须接在火线上，断开开关时灯泡与火线断开，保障安全；③灯泡的顶端金属点接开关，螺旋套接零线，防止触电。解题时按规则分别连接插座、开关和灯泡的对应线路即可。
【解析】
1. 三孔插座：左孔连接零线，右孔连接火线，上孔已接地，对应图中线路连接；
2. 灯泡与开关：开关一端接火线，另一端接灯泡的顶端金属点，灯泡的螺旋套接零线，完成接线。
【答案】
【知识点】
家庭电路连接、安全用电
【点评】
本题考查家庭电路中插座、开关与灯泡的正确接线，属于安全用电的基础题型，需掌握各元件的接线规范。
【难度系数】
0.6

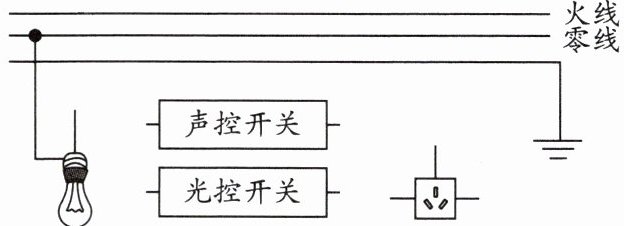

24.有一种自动控制的楼道灯，只有光线暗且有声音时，电路接通，灯亮；光线亮时，不论发出多大声音，灯也不亮；楼道中还有一个三孔插座，且与楼道灯互不影响。请用笔画线表示导线在图中完成电路。
火线
零线
火线
零线
答案
24.如图所示。
解析
【分析】
要完成该电路连接，需明确两点：①楼道灯的控制要求：仅光线暗且有声音时灯亮，说明声控开关与光控开关需串联，且开关应接在火线上，保证断开开关时灯泡不带电；②家庭电路的安全接法：灯泡螺旋套接零线，三孔插座遵循“左零右火上接地”，且插座与灯泡支路并联，互不影响。
【解析】
1. 灯泡支路连接：火线先串联声控开关和光控开关，再连接到灯泡的顶端金属点；灯泡的螺旋套接零线，确保开关断开时灯泡与火线断开，符合安全用电原则。
2. 三孔插座连接：三孔插座的左孔接零线，右孔接火线，上孔接地线，使插座与灯泡支路并联，互不影响，满足使用需求。
【答案】
如图所示。
【知识点】
家庭电路连接、开关与灯泡接法、三孔插座接法
【点评】
本题结合实际应用考查家庭电路的连接，需掌握安全用电的基本规则和电路连接的逻辑，是初中物理家庭电路部分的基础应用题型。
【难度系数】
0.6
要完成该电路连接，需明确两点：①楼道灯的控制要求：仅光线暗且有声音时灯亮，说明声控开关与光控开关需串联，且开关应接在火线上，保证断开开关时灯泡不带电；②家庭电路的安全接法：灯泡螺旋套接零线，三孔插座遵循“左零右火上接地”，且插座与灯泡支路并联，互不影响。
【解析】
1. 灯泡支路连接：火线先串联声控开关和光控开关，再连接到灯泡的顶端金属点；灯泡的螺旋套接零线，确保开关断开时灯泡与火线断开，符合安全用电原则。
2. 三孔插座连接：三孔插座的左孔接零线，右孔接火线，上孔接地线，使插座与灯泡支路并联，互不影响，满足使用需求。
【答案】
如图所示。
【知识点】
家庭电路连接、开关与灯泡接法、三孔插座接法
【点评】
本题结合实际应用考查家庭电路的连接，需掌握安全用电的基本规则和电路连接的逻辑，是初中物理家庭电路部分的基础应用题型。
【难度系数】
0.6

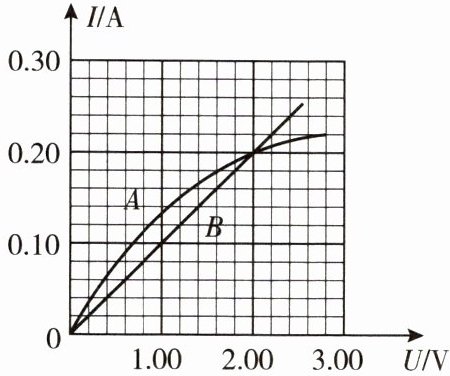

1.(2025·安徽)在“用电流表和电压表测量电阻”的实验中,得到导体A和导体B的I-U图像如图所示。则当导体A两端的电压为1.00 V时,它的阻值
小于
(填“小于”“等于”或“大于”)导体B的阻值。答案
1.小于
解析
【分析】要比较导体A和B在电压为1.00V时的电阻，需依据欧姆定律$R=\frac{U}{I}$：当电压相同时，电流越大，电阻越小。因此先从I-U图像中读取U=1.00V时A、B对应的电流，再通过欧姆定律比较电阻大小。
【解析】当导体两端电压$U=1.00V$时，从图像中可观察到，通过导体A的电流$I_A$大于通过导体B的电流$I_B$。根据欧姆定律$R=\frac{U}{I}$，在电压$U$相同的情况下，电流$I$越大，电阻$R$越小，因此导体A的阻值小于导体B的阻值。
【答案】小于
【知识点】欧姆定律、I-U图像的应用
【点评】本题结合I-U图像考查欧姆定律的基础应用，核心是利用控制变量法，在相同电压下通过电流大小比较电阻，属于常规基础题，需掌握从图像中读取对应数据的方法。
【难度系数】0.6
【解析】当导体两端电压$U=1.00V$时，从图像中可观察到，通过导体A的电流$I_A$大于通过导体B的电流$I_B$。根据欧姆定律$R=\frac{U}{I}$，在电压$U$相同的情况下，电流$I$越大，电阻$R$越小，因此导体A的阻值小于导体B的阻值。
【答案】小于
【知识点】欧姆定律、I-U图像的应用
【点评】本题结合I-U图像考查欧姆定律的基础应用，核心是利用控制变量法，在相同电压下通过电流大小比较电阻，属于常规基础题，需掌握从图像中读取对应数据的方法。
【难度系数】0.6
