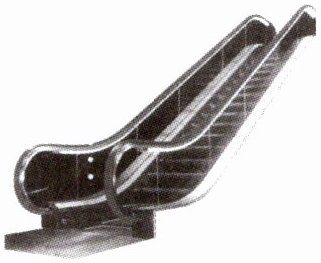

【典型例题3】电动扶梯在公共场所的广泛应用为人们的生活带来了极大的便利。下图为某商场的电动扶梯，其电动机的额定电压与工厂用的动力电路的电压相同，该电压为（选填“220”或“380”）V，人在该电压下发生的触电事故一般为（选填“接触”或“电弧”）触电。该电动机工作时外壳（选填“必须”或“不必”）接地。

答案 380 接触 必须

380 接触 必须

【分析】首先需明确不同电路的电压类型，区分家庭电路与工厂动力电路的电压；其次要掌握触电的两种类型，结合场景判断触电方式；最后依据安全用电原则，判断电动机外壳是否需要接地。
【解析】1. 电压判断：家庭电路电压为220V，工厂用动力电路电压为380V，电动扶梯的电动机属于工厂动力电路设备，因此其额定电压为380V；2. 触电类型：接触触电是人体直接接触带电体引发的触电，电弧触电是高压带电体与人体间形成电弧导致的触电，人在电动扶梯上直接接触设备，属于接触触电；3. 接地要求：电动机工作时若外壳漏电，接地可将电流导入大地，避免人体触电，因此外壳必须接地。
【答案】380 接触 必须
【知识点】家庭与动力电路电压、触电类型、安全用电
【点评】本题结合生活中的电动扶梯场景，考查安全用电的基础识记知识点，难度较低，属于易得分题，需学生掌握常见电路电压、触电类型及安全用电的基本要求。
【难度系数】0.7

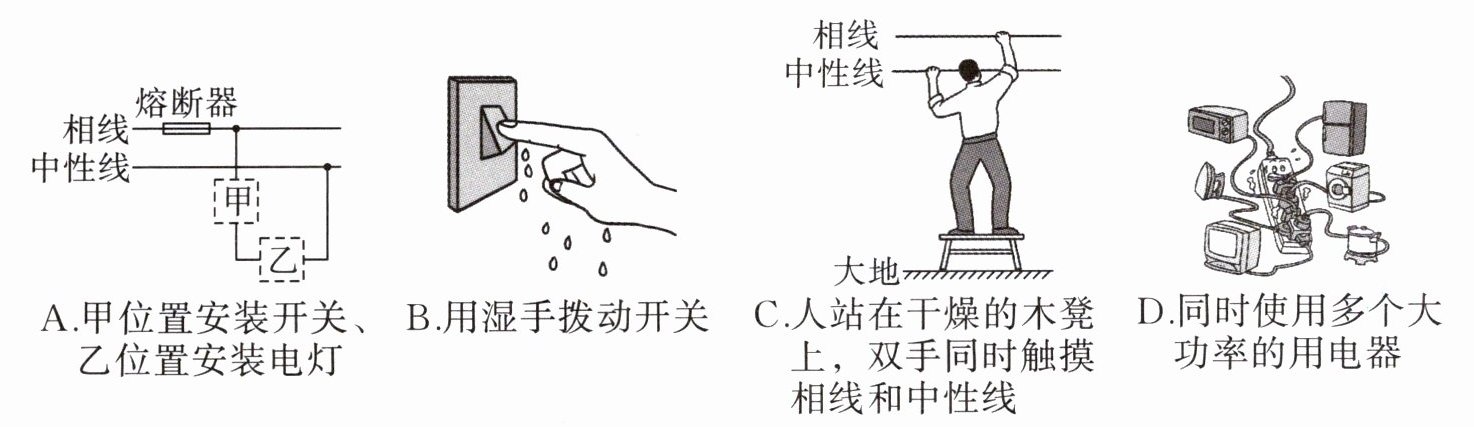

【典型例题4】关于家庭用电，下列符合安全用电原则的是()


A.甲位置安装开关、乙位置安装电灯
B.用湿手拨动开关
C.人站在干燥的木凳上，双手同时触摸相线和中性线
D.同时使用多个大功率的用电器
答案 A

A

【分析】
要判断各选项是否符合家庭安全用电原则，需回忆相关安全规则：开关应接在相线上（断开开关时用电器不带电）、不用湿手触碰开关、不同时接触相线和中性线、不同时使用多个大功率用电器（避免总功率过大）。逐一分析选项：A选项符合开关安装要求；B选项湿手易导电，易引发触电；C选项双手同时碰相线和中性线会形成电流通路，造成触电；D选项多个大功率用电器同时使用会导致总功率过大，易引发危险。
【解析】
逐个分析选项：
A. 家庭电路中，开关应接在相线上，这样断开开关时，切断相线，电灯不带电，符合安全用电原则，故A正确；
B. 水是导体，用湿手拨动开关时，电流易通过水传导到人体，造成触电事故，不符合安全用电原则，故B错误；
C. 站在干燥木凳上，双手同时触摸相线和中性线，会形成闭合回路，有电流通过人体，导致触电，不符合安全用电原则，故C错误；
D. 同时使用多个大功率用电器，总功率过大，根据公式P=UI，家庭电路电压一定时，总电流会过大，易引发火灾，不符合安全用电原则，故D错误。
【答案】
A
【知识点】
家庭电路安全用电原则
【点评】
本题考查家庭安全用电的基本常识，需掌握开关的正确安装、避免触电的方法、防止电路过载的措施等，属于安全用电部分的基础常考题。
【难度系数】
0.7

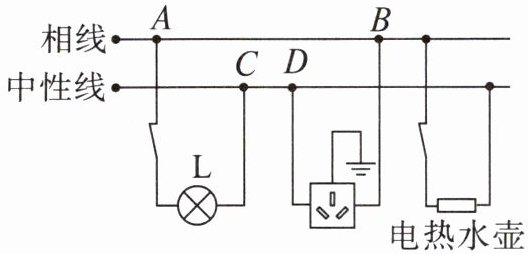

【典型例题5】下图为居民家中某房间的电路，电灯L与电热水壶均正常工作。在三孔插座上接入电饭煲后，电热水壶突然停止工作，电灯L仍正常发光。拔出电饭煲的插头，用测电笔分别测试三孔插座的左、右两孔，氖管均发光，则此电路故障可能是()


A.插座短路
B.入户中性线断路
C.A、B间断路
D.C、D间断路
答案 D

D

【分析】
要解决这道家庭电路故障题，需结合测电笔的工作原理和家庭电路的连接特点分析：首先，电灯L正常发光，说明入户的相线（火线）和中性线（零线）在电灯支路是正常的；其次，测电笔测试三孔插座左、右两孔均发光，说明插座的两个孔都与相线连通，而正常情况下中性线测电笔不发光，由此判断中性线出现断路，再结合各选项逐一排查即可。
【解析】
1. 电灯L仍正常工作，说明入户的相线（A点）和中性线（C点）均正常：若入户中性线断路（选项B），电灯无法形成回路，会熄灭；若A、B间断路（选项C），电灯失去相线供电，也会熄灭，故排除B、C；
2. 若插座短路（选项A），会造成电路电流过大，保险丝熔断，电灯也会熄灭，与题意不符，排除A；
3. 测三孔插座左、右两孔氖管均发光，说明插座右孔（接相线B点）正常，左孔通过线路与相线连通：正常情况下插座左孔应接中性线，现在左孔带电，说明中性线在C、D之间断路——此时插座左孔通过电热水壶的线路与相线相连，导致测电笔氖管发光；电热水壶所在电路因中性线断开，无法形成闭合回路，故停止工作，符合题意。
【答案】
D
【知识点】
家庭电路故障分析、测电笔使用、家庭电路连接
【点评】
本题结合家庭电路实际场景，考查测电笔原理与电路故障判断，需通过测电笔发光情况分析电位，区分相线与中性线特点，是家庭电路部分的典型题型。
【难度系数】
0.5
