阅读短文,回答下列问题。
为了防止发生触电事故,家庭电路中一般都装有漏电保护器,家庭电路用电器漏电时,通过相线与中性线的电流不相等,漏电保护器中的检测装置(在图中虚线框内,未画出)检测到这一差异后,便切断电源,起到保护作用。漏电保护器中另有试验电路,由开关S与定值电阻组成,如图丙所示。人体意外触电时的危害程度与通过人体的电流大小有关。
查阅资料得知:由于人体的电阻会随着环境的改变而改变,人体的安全电压有5个等级(42 V,36 V,24 V,12 V,6 V)。如在皮肤干燥等情况下42 V以下的电压是安全的;在极端潮湿等环境中,6 V以下的电压才是安全的。

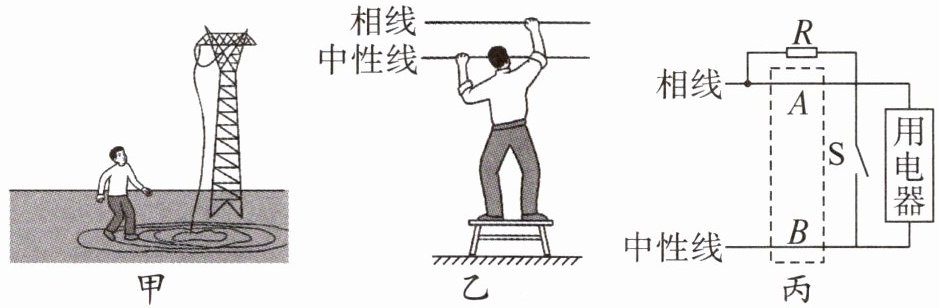

(1)如图甲所示的高压触电类型是触电。如图乙所示,站在绝缘物上的人一手接触相线,另一手接触中性线,这属于,此时漏电保护器(选填“会”或“不会”)起到保护作用。
(2)如图丙所示,开关S(选填“断开”或“闭合”)可以模拟用电器漏电,此时通过A、B两处的电流$I_A$(选填“＞”“=”或“＜”)$I_B$。
(3)为确保人体在任何环境中都安全,测电笔内部电阻至少为21 400 Ω,则人体允许通过的最大电流为A。

(1)跨步电压 双线触电 不会 (2)闭合 ＜
(3)0.01
【解析】(1)高压线落地,由于有电流通过,大地有电阻,每步之间的电压较大,所以题图甲发生的是跨步电压触电。题图乙中,站在绝缘物上的人一手接触相线,另一手接触中性线,这属于双线触电;流过相线和中性线的电流相等,故漏电保护器不会切断电源,不能起到保护作用。
(2)当开关S闭合时,能模拟用电器的漏电情况,因为此时A、B两处电流是不相等的,A处电流小于B处电流(B处在干路中),相当于漏电了。(3)在使用测电笔接触相线时,人体和测电笔串联。为确保人体在任何环境中都安全,测电笔内部电阻至少为21 400 Ω,在极端潮湿等环境中,加在测电笔上的电阻两端的电压U=220 V-6 V=214 V,则人体允许通过的最大电流
$I=\frac{U}{R}=\frac{214\ \mathrm{V}}{21\ 400\ \Omega}=0.01\ \mathrm{A}$。

【分析】
先明确各类触电的特点：跨步电压触电是高压落地后，地面不同位置存在电压差，人跨步时两脚间形成电压导致；双线触电是人体同时接触相线和中性线，电流经人体形成回路。漏电保护器的工作原理是检测相线与中性线的电流差，电流不等时切断电源。对于丙图，开关S闭合时，定值电阻R接入电路，相线电流一部分经R流向中性线，使A、B处电流不等，可模拟用电器漏电。第三问利用欧姆定律，结合极端潮湿环境下的安全电压，计算人体允许的最大电流。
【解析】
(1) 图甲中，高压线落地后，地面不同位置存在电压差，人跨步时两脚间形成电压，属于跨步电压触电；图乙中，人一手接触相线、一手接触中性线，电流经人体从相线流向中性线，形成双线触电，此时相线与中性线的电流相等，漏电保护器检测不到电流差，故不会起到保护作用。
(2) 开关S闭合时，定值电阻R接入电路，相线的电流一部分经R流向中性线，导致A处电流（相线电流）小于B处电流（中性线总电流），可模拟用电器漏电，因此开关闭合可模拟漏电，$I_A ＜ I_B$。
(3) 极端潮湿环境中人体安全电压为6V，测电笔与人体串联，总电压为220V，测电笔电阻两端电压$U=220\ \mathrm{V}-6\ \mathrm{V}=214\ \mathrm{V}$，根据欧姆定律，人体允许通过的最大电流$I=\frac{U}{R}=\frac{214\ \mathrm{V}}{21400\ \Omega}=0.01\ \mathrm{A}$。
【答案】
(1) 跨步电压；双线触电；不会 (2) 闭合；＜ (3) 0.01
【知识点】
触电类型；漏电保护器原理；欧姆定律
【点评】
本题结合生活实际考查电学安全知识，涉及触电类型判断、漏电保护器工作原理及欧姆定律的应用，注重知识与实际场景的结合，难度适中。
【难度系数】
0.6
