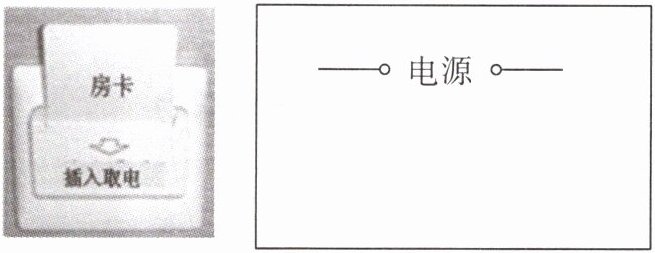

9.如图所示，将房卡插入取电盒时，房间内的一盏电灯发光。请在方框内完成此电路的电路图。

9.如图所示

【分析】首先明确房卡的功能：插入房卡时电路接通，电灯发光，说明房卡相当于电路中的开关。解题思路是将电源、开关（房卡）、电灯串联连接，形成闭合回路，这样插入房卡（闭合开关）时电路导通，电灯工作，符合题目要求。
【解析】房卡插入取电盒时电路接通，因此房卡相当于电路的开关。按照串联电路的连接规则，把电源、开关（房卡）、电灯用导线依次连接，组成闭合电路，即可完成电路图的绘制。
【答案】
【知识点】电路组成；串联电路；开关的作用
【点评】本题结合生活中的房卡取电实例，考查简单串联电路的设计，将物理知识与生活实际结合，难度适中，能帮助学生理解电路在生活中的应用。
【难度系数】0.5

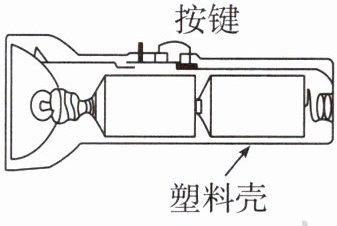

10.野营时,小明携带的手电筒在使用的过程中,突然不发光了。请你帮助分析,手电筒不发光的原因可能有哪些?
可能原因1:。
可能原因2:。
可能原因3:。

10.灯泡损坏了 电池没电了 开关(或其他部分电路)接触不良 灯泡(或电源)短路(任选其三即可)
【解析】手电筒不发光的原因可能是电源、开关、导线或用电器的原因，手电筒的电源是干电池，用电器是灯泡，开关是手电筒上的按键，可能是它们出了问题。

【分析】
手电筒是简单的串联电路，由电源（干电池）、开关（按键）、用电器（灯泡）、导线（外壳等）组成。手电筒不发光的原因可从电路故障的两类情况分析：一是电路断路（某处断开，电流无法形成通路），二是电路短路（电流不经过用电器直接连通），结合手电筒的各部件，即可找出可能的故障原因。
【解析】
手电筒的电路为串联电路，不发光的原因可能是：1. 用电器故障：灯泡损坏（灯丝断了），无法正常工作；2. 电源故障：电池没电，无法提供电能；3. 开关故障：按键（开关）接触不良，电路无法接通；也可能是电路短路，如灯泡短路或电源短路，导致电流异常，灯泡不发光。任选其中三种即可。
【答案】
灯泡损坏了；电池没电了；开关（或其他部分电路）接触不良（或灯泡短路、电源短路，任选其三）
【知识点】
电路故障、串联电路、用电器与电源
【点评】
本题结合生活中的手电筒实例，考查简单串联电路的故障分析，贴近实际应用，需要掌握电路断路、短路的常见类型，属于基础电路知识的应用。
【难度系数】
0.3

基础知识·预习
每当夜幕降临，一盏盏明亮的路灯，照亮了人们出行和回家的“平安路”“幸福路”。你知道这些路灯是如何连接的吗？

并联

【分析】要判断路灯的连接方式，需先明确串联和并联电路的核心特点：串联电路中各用电器工作互相影响，一处断开则整个电路断路；并联电路中各支路独立工作，互不影响，某一支路断开不影响其他支路。再结合生活中路灯的实际工作情况分析：若路灯是串联，某一盏损坏会导致所有路灯熄灭，不符合实际；实际中某盏路灯损坏时其他仍能正常发光，说明工作互不影响，由此推导连接方式。
【解析】电路的基本连接方式为串联和并联。串联电路的特点是各用电器相互影响，一个用电器损坏，整个电路无法工作；并联电路的特点是各支路独立，用电器互不影响，某一支路故障不影响其他支路。实际生活中，路灯若为串联，某一盏损坏会使所有路灯熄灭，与实际不符；而路灯采用并联连接时，某一盏损坏不影响其他路灯照明，因此路灯是并联连接。
【答案】并联
【知识点】电路连接方式、并联电路特点
【点评】本题结合生活实例考查电路连接的基础知识，需理解串联与并联电路的区别并联系实际现象分析，难度较低。
【难度系数】0.4
