3. 如图所示的电路中，闭合开关，电压表$\mathrm{V}_1$的示数为6 V，电压表$\mathrm{V}_2$的示数为3.4 V。下列说法不正确的是(
A.电压表$\mathrm{V}_2$测$\mathrm{L}_1$两端电压
B.将电压表$\mathrm{V}_2$换成电流表，则$\mathrm{L}_1$亮，$\mathrm{L}_2$不亮
C.$\mathrm{L}_1$两端电压为2.6 V
D.电源电压为6 V
A
)A.电压表$\mathrm{V}_2$测$\mathrm{L}_1$两端电压
B.将电压表$\mathrm{V}_2$换成电流表，则$\mathrm{L}_1$亮，$\mathrm{L}_2$不亮
C.$\mathrm{L}_1$两端电压为2.6 V
D.电源电压为6 V
答案
3. A

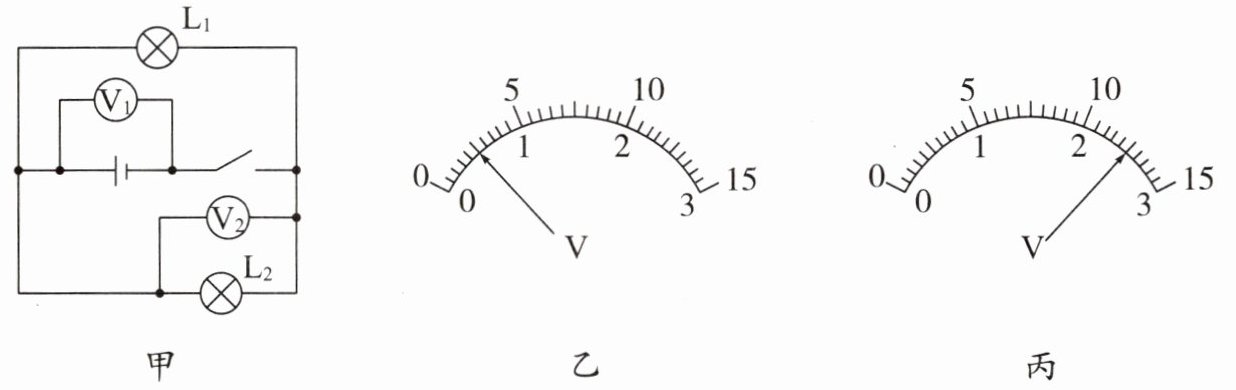

4. 图甲是测量电压的电路图，闭合开关时，图乙、丙分别是两个电表V₁、V₂指针的指示情况，则L₁、L₂两端的电压分别是(
A.0.5 V和2.5 V
B.0.5 V和0.5 V
C.2.5 V和0.5 V
D.2.5 V和2.5 V
D
)A.0.5 V和2.5 V
B.0.5 V和0.5 V
C.2.5 V和0.5 V
D.2.5 V和2.5 V
答案
4. D

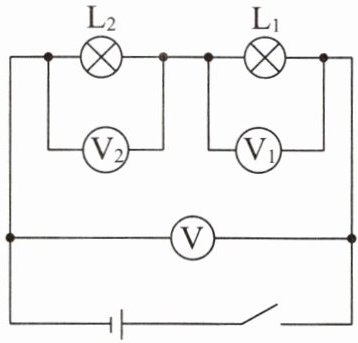

5. 在如图所示的电路中，闭合开关后电压表V₁的示数为2.5 V，V的示数为4.5 V，则电路的电源电压为
4.5
V，灯L₂两端电压为2
V。答案
5. 4.5 2

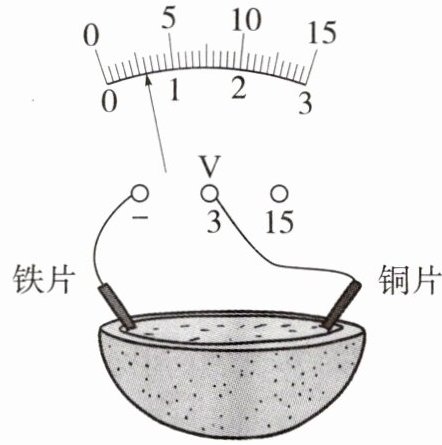

6.如图所示,取一个橙子,把铜片、铁片插入其中,制成一个水果电池。
(1)用电压表测量电压,该水果电池电压为
(2)该水果电池正极是
(3)为获得更高电压,可以将多个水果电池
(1)用电压表测量电压,该水果电池电压为
0.6
V,水果电池将化学
能转化为电能。(2)该水果电池正极是
铜片
(选填“铁片”或“铜片”)。(3)为获得更高电压,可以将多个水果电池
串
联。答案
6. (1)0.6 化学 (2)铜片 (3)串
