7.(2025·江苏徐州中考)小明用两个规格相同的小灯泡探究串联电路中电压的特点。
(1)实验电路如图甲所示,请用笔画线表示导线,将电路连接完整。

(2)正确连接电路,闭合开关,发现电压表有示数,两个小灯泡都不亮。故障原因可能是。
A. $ L_1 $短路
B. $ L_2 $短路
C. 开关断路
D. $ L_1 $或$ L_2 $断路
(3)故障排除后进行实验,电压表的示数如图乙所示,电压为V。
(4)用电压表测出小灯泡$ L_1 $两端电压为2.5 V,小灯泡$ L_2 $两端电压也为2.5 V。小明由此得出结论:串联电路中,各用电器两端电压相等。请你指出小明实验中存在的问题:
。

7. (1)如图所示 (2)D (3)5 (4)选用的小灯泡规格相同,且实验次数太少

【分析】
本题围绕串联电路电压特点的实验设置问题，需逐步分析：第(1)问依据电压表并联使用的规则完成电路连接；第(2)问结合故障现象（两灯不亮、电压表有示数），区分断路与短路的电路表现判断故障；第(3)问先确定电压表量程，再按分度值读取示数；第(4)问从实验结论的普遍性角度，分析实验设计的不足。
【解析】
(1) 连接电路时，电压表需并联在被测电路两端，按实验要求补充电路（对应参考答案的连接图）；
(2) 逐一分析选项：
A. 若$L_1$短路，$L_2$会发光，电压表测$L_1$电压，示数为0，不符合；
B. 若$L_2$短路，$L_1$会发光，电压表测$L_2$电压，示数为0，不符合；
C. 开关断路，整个电路断开，电压表无法接电源两端，无示数，不符合；
D. $L_1$或$L_2$断路时，电压表串联在电路中测电源电压，有示数且两灯不亮，符合，故选D；
(3) 电压表选用0~15V量程，分度值为0.5V，指针指向5V刻度，故示数为5V；
(4) 小明选用的小灯泡规格相同，且仅做一次实验，结论具有偶然性，不具备普遍性，应换用不同规格灯泡多次实验，使结论更严谨。
【答案】
7. (1)如图所示 (2)D (3)5 (4)选用的小灯泡规格相同，且实验次数太少
【知识点】
串联电路电压规律、电压表使用、电路故障分析
【点评】
本题是电学实验基础题型，考查电路连接、故障分析、电压表读数及实验结论的科学性，需掌握实验设计的严谨性要求。
【难度系数】
0.5

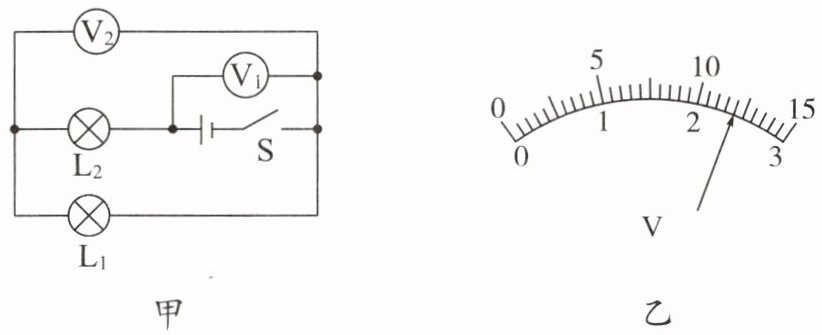

8. 如图甲所示，闭合开关后两个电压表$\mathrm{V}_1$和$\mathrm{V}_2$的指针偏转角度相同，位置如图乙所示，下列说法正确的是()

A.灯$\mathrm{L}_2$两端电压为$2.4\ \mathrm{V}$
B.灯$\mathrm{L}_1$两端电压为$9.6\ \mathrm{V}$
C.若$\mathrm{L}_1$灯丝烧断，则电压表$\mathrm{V}_2$示数变小
D.若灯$\mathrm{L}_2$发生短路，则电压表$\mathrm{V}_2$示数等于$12\ \mathrm{V}$

8. D

【分析】首先分析电路：图甲中$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表$\mathrm{V}_1$测电源总电压，$\mathrm{V}_2$测$\mathrm{L}_1$两端电压。根据串联电路电压规律，总电压大于各部分电压，因此$\mathrm{V}_1$示数大于$\mathrm{V}_2$示数；两表指针偏转角度相同，说明它们使用的量程不同，$\mathrm{V}_1$用$0∼15\mathrm{V}$量程，$\mathrm{V}_2$用$0∼3\mathrm{V}$量程（同指针位置，大量程读数是小量程的5倍）。再结合电压表读数规则，计算各电压值，最后逐一分析选项。
【解析】1. 电路连接：$\mathrm{L}_1$与$\mathrm{L}_2$串联，$\mathrm{V}_1$测电源电压，$\mathrm{V}_2$测$\mathrm{L}_1$两端电压。2. 电压读数：$\mathrm{V}_2$用$0∼3\mathrm{V}$量程，分度值$0.1\mathrm{V}$，示数为$2.4\mathrm{V}$（即$\mathrm{L}_1$两端电压$U_1=2.4\mathrm{V}$）；$\mathrm{V}_1$用$0∼15\mathrm{V}$量程，分度值$0.5\mathrm{V}$，同指针位置读数为$2.4\mathrm{V}×5=12\mathrm{V}$（即电源总电压$U=12\mathrm{V}$），则$\mathrm{L}_2$两端电压$U_2=U-U_1=12\mathrm{V}-2.4\mathrm{V}=9.6\mathrm{V}$。3. 选项分析：A选项，$\mathrm{L}_2$两端电压为$9.6\mathrm{V}$，不是$2.4\mathrm{V}$，错误；B选项，$\mathrm{L}_1$两端电压为$2.4\mathrm{V}$，不是$9.6\mathrm{V}$，错误；C选项，若$\mathrm{L}_1$灯丝烧断，$\mathrm{V}_2$串联在电路中，测电源电压，示数变大，错误；D选项，若$\mathrm{L}_2$短路，$\mathrm{V}_2$直接测电源电压，示数等于$12\mathrm{V}$，正确。
【答案】D
【知识点】串联电路电压规律、电压表的使用、电路故障分析
【点评】本题结合串联电路电压特点和电压表读数，考查电路故障分析，需先判断电压表量程，再结合电路变化分析，是电学基础题，难度适中。
【难度系数】0.5

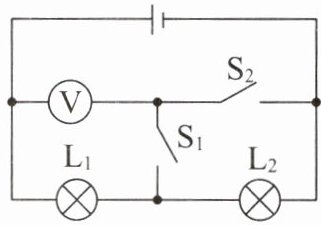

9. 如图所示，电源由4节全新干电池串联组成，当S₁闭合、S₂断开时，电压表示数为2.5 V。当S₁断开、S₂闭合时，电压表示数为 V，灯L₂两端的电压为 V。

9. 6 3.5

【分析】
首先明确电源总电压：4节全新干电池串联，每节干电池电压为1.5V，总电压U=4×1.5V=6V。该电路中L₁与L₂串联，需根据开关状态判断电压表测量对象：当S₁闭合、S₂断开时，电压表并联在L₁两端，测L₁的电压；当S₁断开、S₂闭合时，电压表并联在电源两端，测电源总电压。再结合串联电路电压规律（总电压等于各用电器两端电压之和），即可计算L₂两端的电压。
【解析】
1. 计算电源总电压：每节全新干电池电压为1.5V，4节串联，总电压U总=4×1.5V=6V。
2. 当S₁断开、S₂闭合时，电压表测量电源两端电压，因此电压表示数等于电源总电压，即6V。
3. 当S₁闭合、S₂断开时，电压表示数为L₁两端电压U₁=2.5V，根据串联电路电压规律U总=U₁+U₂，可得L₂两端电压U₂=U总 - U₁=6V -2.5V=3.5V。
【答案】
6；3.5
【知识点】
串联电路电压规律；电压表的使用；干电池电压
【点评】
本题考查串联电路的电压规律，核心是判断不同开关状态下电压表的测量对象，属于电学基础题，需熟练掌握电压表的使用规则和串联电路电压特点。
【难度系数】
0.6

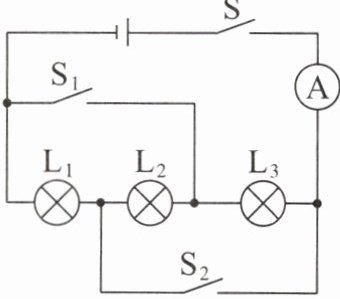

10. 如图所示，电源电压恒为3 V，只闭合开关S和S₁，电流表A的示数为0.1 A；只闭合开关S和S₂，电流表A的示数为0.3 A；开关S、S₁、S₂都闭合，电流表A的示数为0.5 A。开关S、S₁、S₂都闭合时，灯泡L₁、L₂、L₃连接方式是联，灯泡L₁两端的电压为 V，通过灯泡L₂的电流为 A。

10. 并 3 0.1

【分析】要解决此题，需先判断开关都闭合时的电路连接方式，再结合并联电路的电压、电流规律计算相关物理量。当S、S₁、S₂都闭合时，电流从电源正极流出，经开关S、电流表后，分成三条独立路径分别通过L₁、L₂、L₃，再汇合回到电源负极，因此三灯为并联。并联电路各支路电压等于电源电压，据此可得L₁两端电压；再根据各开关单独闭合时的电流，结合并联电路干路电流等于各支路电流之和，计算通过L₂的电流。
【解析】当开关S、S₁、S₂都闭合时，电流有三条独立支路，分别经过L₁、L₂、L₃，故三灯并联。并联电路中各支路两端电压等于电源电压，电源电压为3V，因此L₁两端电压为3V。根据题意：只闭合S和S₁时，电路为L₁的简单电路，电流I₁=0.1A；只闭合S和S₂时，电路为L₃的简单电路，电流I₃=0.3A；当三个开关都闭合时，干路电流I=0.5A，由并联电路电流规律I=I₁+I₂+I₃，可得通过L₂的电流I₂=I - I₁ - I₃=0.5A -0.1A -0.3A=0.1A。
【答案】并；3；0.1
【知识点】并联电路特点、电流规律、电压规律
【点评】本题考查电路连接方式的判断及并联电路的基本规律，核心是正确分析不同开关状态下的电路结构，利用并联电路的电流、电压关系解题，属于基础应用类题目。
【难度系数】0.5
