7. [2025宁波海曙校级期末]如图所示，电源电压不变，当变阻器的滑片P向右移动时，三只电表的读数变化情况是（
A.V₂增大，V₁不变，A不变
B.V₂增大，V₁减小，A减小
C.V₂减小，V₁增大，A增大
D.V₂为零，V₁增大，A增大
（第7题图）
（第8题图）
A
）A.V₂增大，V₁不变，A不变
B.V₂增大，V₁减小，A减小
C.V₂减小，V₁增大，A增大
D.V₂为零，V₁增大，A增大
（第7题图）
（第8题图）
答案
7.A
解析
【分析】
首先明确电路结构：R₁与滑动变阻器R₂的全部电阻丝串联，电流表A测串联电路的总电流；电压表V₁测定值电阻R₁两端的电压，电压表V₂测滑动变阻器滑片P左侧部分电阻两端的电压。解题思路：先判断电路总电阻的变化，结合欧姆定律分析电流表示数，再根据串联电路电压规律和欧姆定律分析两个电压表的示数变化。
【解析】
1. 总电阻与电流分析：滑动变阻器的全部电阻丝接入电路，因此电路总电阻R总=R₁+R₂（R₂为滑动变阻器总电阻，固定不变），电源电压U不变，根据欧姆定律I=U/R总，电路中的电流I保持不变，故电流表A的示数不变。
2. V₁示数分析：V₁测R₁两端的电压，由U₁=IR₁可知，电流I不变、R₁为定值，因此U₁不变，即V₁示数不变。
3. V₂示数分析：V₂测滑片P左侧部分电阻的电压，当滑片P向右移动时，滑片左侧接入电路的电阻R左变大，电流I不变，根据U₂=IR左，R左增大则U₂增大，即V₂示数增大。
综上，V₂增大，V₁不变，A不变，对应选项A。
【答案】
A
【知识点】
欧姆定律、串联电路电压规律、滑动变阻器的使用
【点评】
本题的核心是正确判断滑动变阻器的接入部分及各电表的测量对象，需注意滑动变阻器全部电阻丝接入时总电阻不变的特点，避免误判电阻变化，结合欧姆定律逐步分析即可得出结论。
【难度系数】
0.5
首先明确电路结构：R₁与滑动变阻器R₂的全部电阻丝串联，电流表A测串联电路的总电流；电压表V₁测定值电阻R₁两端的电压，电压表V₂测滑动变阻器滑片P左侧部分电阻两端的电压。解题思路：先判断电路总电阻的变化，结合欧姆定律分析电流表示数，再根据串联电路电压规律和欧姆定律分析两个电压表的示数变化。
【解析】
1. 总电阻与电流分析：滑动变阻器的全部电阻丝接入电路，因此电路总电阻R总=R₁+R₂（R₂为滑动变阻器总电阻，固定不变），电源电压U不变，根据欧姆定律I=U/R总，电路中的电流I保持不变，故电流表A的示数不变。
2. V₁示数分析：V₁测R₁两端的电压，由U₁=IR₁可知，电流I不变、R₁为定值，因此U₁不变，即V₁示数不变。
3. V₂示数分析：V₂测滑片P左侧部分电阻的电压，当滑片P向右移动时，滑片左侧接入电路的电阻R左变大，电流I不变，根据U₂=IR左，R左增大则U₂增大，即V₂示数增大。
综上，V₂增大，V₁不变，A不变，对应选项A。
【答案】
A
【知识点】
欧姆定律、串联电路电压规律、滑动变阻器的使用
【点评】
本题的核心是正确判断滑动变阻器的接入部分及各电表的测量对象，需注意滑动变阻器全部电阻丝接入时总电阻不变的特点，避免误判电阻变化，结合欧姆定律逐步分析即可得出结论。
【难度系数】
0.5

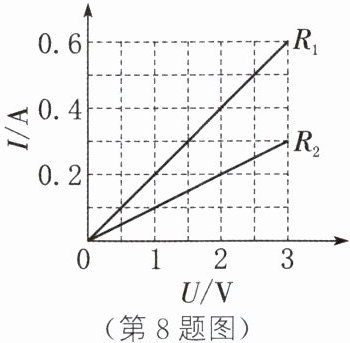

8. [2025绍兴越城校级段考]在“探究电流与电压的关系”的实验中，小军分别画出了电阻$R_1$和$R_2$的$I-U$图像如图所示，下列说法中，正确的是（
A.当$R_1$与$R_2$两端的电压为0时，它们的电阻也为0
B.用不同的电阻探究电流与电压的关系得出的结论不一样
C.当电阻一定时，导体两端的电压与通过导体的电流成正比
D.$R_1$与$R_2$的阻值之比为$1:2$
D
）A.当$R_1$与$R_2$两端的电压为0时，它们的电阻也为0
B.用不同的电阻探究电流与电压的关系得出的结论不一样
C.当电阻一定时，导体两端的电压与通过导体的电流成正比
D.$R_1$与$R_2$的阻值之比为$1:2$
答案
8.D
解析
【分析】
这道题是关于I-U图像和欧姆定律应用的题目，解题思路如下：首先明确电阻是导体本身的属性，与电压、电流无关；其次掌握电流与电压的关系结论（电阻一定时，电流与电压成正比，注意因果关系）；最后利用I-U图像，结合欧姆定律R=U/I计算电阻，进而分析各选项的对错，确定正确答案。
【解析】
1. 分析选项A：电阻是导体本身的性质，仅与材料、长度、横截面积和温度有关，与两端电压、通过电流无关，因此电压为0时电阻不变，并非为0，故A错误。
2. 分析选项B：探究电流与电压的关系时，结论为“电阻一定时，电流与电压成正比”，该结论适用于所有定值电阻，与电阻大小无关，故B错误。
3. 分析选项C：电压是形成电流的原因，正确表述应为“电阻一定时，导体中的电流与导体两端的电压成正比”，选项因果关系颠倒，故C错误。
4. 分析选项D：从I-U图像取数据，当U=3V时，R₁的电流I₁=0.6A，R₂的电流I₂=0.3A。根据欧姆定律R=U/I，计算得R₁=3V/0.6A=5Ω，R₂=3V/0.3A=10Ω，因此R₁:R₂=5Ω:10Ω=1:2，故D正确。
【答案】
D
【知识点】
欧姆定律、I-U图像、电流与电压的关系
【点评】
本题结合I-U图像考查欧姆定律应用、电流与电压的关系及电阻属性，需准确理解基本概念，能从图像提取数据计算，易错点为电流与电压关系的因果表述和电阻属性的理解。
【难度系数】
0.7
这道题是关于I-U图像和欧姆定律应用的题目，解题思路如下：首先明确电阻是导体本身的属性，与电压、电流无关；其次掌握电流与电压的关系结论（电阻一定时，电流与电压成正比，注意因果关系）；最后利用I-U图像，结合欧姆定律R=U/I计算电阻，进而分析各选项的对错，确定正确答案。
【解析】
1. 分析选项A：电阻是导体本身的性质，仅与材料、长度、横截面积和温度有关，与两端电压、通过电流无关，因此电压为0时电阻不变，并非为0，故A错误。
2. 分析选项B：探究电流与电压的关系时，结论为“电阻一定时，电流与电压成正比”，该结论适用于所有定值电阻，与电阻大小无关，故B错误。
3. 分析选项C：电压是形成电流的原因，正确表述应为“电阻一定时，导体中的电流与导体两端的电压成正比”，选项因果关系颠倒，故C错误。
4. 分析选项D：从I-U图像取数据，当U=3V时，R₁的电流I₁=0.6A，R₂的电流I₂=0.3A。根据欧姆定律R=U/I，计算得R₁=3V/0.6A=5Ω，R₂=3V/0.3A=10Ω，因此R₁:R₂=5Ω:10Ω=1:2，故D正确。
【答案】
D
【知识点】
欧姆定律、I-U图像、电流与电压的关系
【点评】
本题结合I-U图像考查欧姆定律应用、电流与电压的关系及电阻属性，需准确理解基本概念，能从图像提取数据计算，易错点为电流与电压关系的因果表述和电阻属性的理解。
【难度系数】
0.7

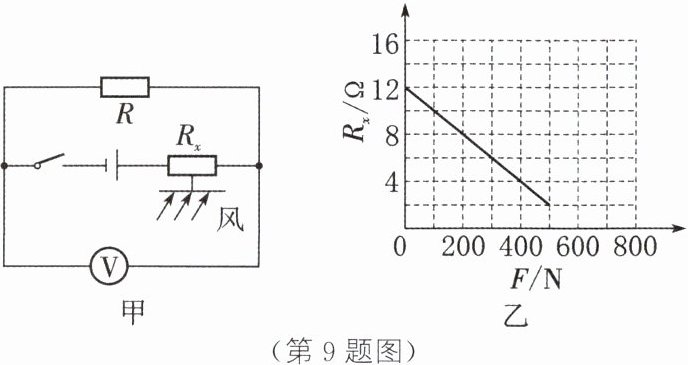

9.［2025浙江期末］在中学生科技创新大赛中，某参赛小组设计了一种测定风力大小的装置如图甲所示，迎风板与压敏电阻$R_x$连接，工作时迎风板总是正对风吹来的方向。压敏电阻的阻值随风力变化而变化，其阻值$R_x$与风力$F$的关系如图乙所示。电源电压恒为12 V，定值电阻$R$为4 Ω。
（第9题图）
（1）开关闭合后，无风时，电压表的示数是
（2）如果电压表的读数范围为0～6 V，该装置所能测量的最大风力为
（第9题图）
（1）开关闭合后，无风时，电压表的示数是
3
V。（2）如果电压表的读数范围为0～6 V，该装置所能测量的最大风力为
400
N，此时想增大该装置能测量的最大风力，应该减小
（填“增大”或“减小”）$R$的阻值。答案
9.（1）3 （2）400 减小
解析
【分析】
首先明确电路连接：定值电阻R与压敏电阻Rx串联，电压表测定值电阻R两端的电压。解题思路：
1. 第（1）问：无风时风力F=0，从图乙获取此时Rx的阻值，结合串联电路电阻规律算出总电阻，再用欧姆定律求电路电流，最后通过U=IR计算R两端的电压（即电压表示数）。
2. 第（2）问：电压表最大读数为6V，先由欧姆定律算出此时电路电流，再求出总电阻，进而得到对应Rx的阻值，结合图乙找到对应的最大风力；要增大最大测量风力，需分析更大风力下Rx更小的情况，根据串联分压原理判断R的阻值变化。
【解析】
（1）由图乙可知，无风时（F=0），压敏电阻阻值Rx=12Ω。
R与Rx串联，总电阻R总=R+Rx=4Ω+12Ω=16Ω。
电源电压U=12V，根据欧姆定律，电路电流I=U/R总=12V/16Ω=0.75A。
电压表测R两端电压，故电压表示数Uv=IR=0.75A×4Ω=3V。
（2）当电压表最大读数Uv'=6V时，电路电流I'=Uv'/R=6V/4Ω=1.5A。
此时电路总电阻R总'=U/I'=12V/1.5A=8Ω。
压敏电阻阻值Rx'=R总'-R=8Ω-4Ω=4Ω。
由图乙可知，Rx'=4Ω对应风力F=400N，即最大风力为400N。
要增大最大测量风力，更大风力下Rx更小，为保证R两端电压不超6V，需减小R的阻值（Rx越小，串联分压中Rx分压越小，R分压越大，减小R可让Rx更小时R分压才达6V，对应更大风力）。
【答案】
（1）3 （2）400；减小
【知识点】
串联电路特点、欧姆定律应用
【点评】
本题结合压敏电阻特性，考查串联电路规律与欧姆定律的综合应用，需从图像提取对应阻值，分析电路变化，难度适中，侧重学生的知识应用能力。
【难度系数】
0.5
首先明确电路连接：定值电阻R与压敏电阻Rx串联，电压表测定值电阻R两端的电压。解题思路：
1. 第（1）问：无风时风力F=0，从图乙获取此时Rx的阻值，结合串联电路电阻规律算出总电阻，再用欧姆定律求电路电流，最后通过U=IR计算R两端的电压（即电压表示数）。
2. 第（2）问：电压表最大读数为6V，先由欧姆定律算出此时电路电流，再求出总电阻，进而得到对应Rx的阻值，结合图乙找到对应的最大风力；要增大最大测量风力，需分析更大风力下Rx更小的情况，根据串联分压原理判断R的阻值变化。
【解析】
（1）由图乙可知，无风时（F=0），压敏电阻阻值Rx=12Ω。
R与Rx串联，总电阻R总=R+Rx=4Ω+12Ω=16Ω。
电源电压U=12V，根据欧姆定律，电路电流I=U/R总=12V/16Ω=0.75A。
电压表测R两端电压，故电压表示数Uv=IR=0.75A×4Ω=3V。
（2）当电压表最大读数Uv'=6V时，电路电流I'=Uv'/R=6V/4Ω=1.5A。
此时电路总电阻R总'=U/I'=12V/1.5A=8Ω。
压敏电阻阻值Rx'=R总'-R=8Ω-4Ω=4Ω。
由图乙可知，Rx'=4Ω对应风力F=400N，即最大风力为400N。
要增大最大测量风力，更大风力下Rx更小，为保证R两端电压不超6V，需减小R的阻值（Rx越小，串联分压中Rx分压越小，R分压越大，减小R可让Rx更小时R分压才达6V，对应更大风力）。
【答案】
（1）3 （2）400；减小
【知识点】
串联电路特点、欧姆定律应用
【点评】
本题结合压敏电阻特性，考查串联电路规律与欧姆定律的综合应用，需从图像提取对应阻值，分析电路变化，难度适中，侧重学生的知识应用能力。
【难度系数】
0.5

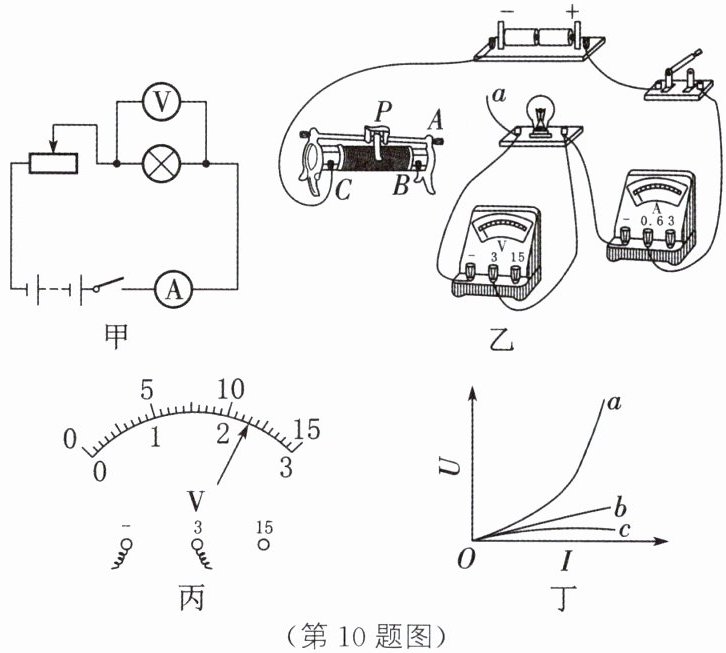

10. [2025 浙江]小科为测量小灯泡在不同发光情况下的电阻，设计了如图甲所示的电路图。图乙是实物图。
（第10题图）
（1）图乙中导线a端应与滑动变阻器的
（2）实验过程中，要使电流表示数变大，滑片P应向
（3）移动滑片P，进行实验，数据记录及小灯泡的发光情况如表所示。

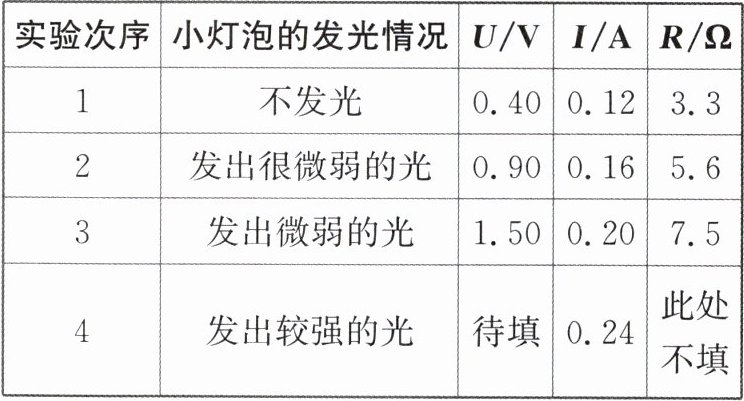

| 实验次序 | 小灯泡的发光情况 | U/V | I/A | R/Ω |
| --- | --- | --- | --- | --- |
| 1 | 不发光 | 0.40 | 0.12 | 3.3 |
| 2 | 发出很微弱的光 | 0.90 | 0.16 | 5.6 |
| 3 | 发出微弱的光 | 1.50 | 0.20 | 7.5 |
| 4 | 发出较强的光 | 待填 | 0.24 | 此处不填 |
① 第4次实验中，电压表指针位置如图丙所示，其示数为
② 分析数据，发现小灯泡在不同发光情况下的电阻是变化的，小灯泡的U-I图像与图丁中的
（第10题图）
（1）图乙中导线a端应与滑动变阻器的
A
（填图乙中字母）接线柱连接。（2）实验过程中，要使电流表示数变大，滑片P应向
C
（填“B”或“C”）接线柱移动。（3）移动滑片P，进行实验，数据记录及小灯泡的发光情况如表所示。
| 实验次序 | 小灯泡的发光情况 | U/V | I/A | R/Ω |
| --- | --- | --- | --- | --- |
| 1 | 不发光 | 0.40 | 0.12 | 3.3 |
| 2 | 发出很微弱的光 | 0.90 | 0.16 | 5.6 |
| 3 | 发出微弱的光 | 1.50 | 0.20 | 7.5 |
| 4 | 发出较强的光 | 待填 | 0.24 | 此处不填 |
① 第4次实验中，电压表指针位置如图丙所示，其示数为
2.3
V。② 分析数据，发现小灯泡在不同发光情况下的电阻是变化的，小灯泡的U-I图像与图丁中的
a
（填“a”“b”或“c”）相似。答案
10.（1）A （2）C （3）① 2.3 ②a
解析:(1)因为滑动变阻器上下接线柱应各选一个接入电路,故导线a端应与滑动变阻器的A接线柱连接。(2)要使电流表示数变大,根据欧姆定律知,电阻应变小,下方接入的是C,故滑片P应向C接线柱移动。(3)① 电压表量程是0～3 V,分度值为0.1 V,示数为2.3 V。
解析:(1)因为滑动变阻器上下接线柱应各选一个接入电路,故导线a端应与滑动变阻器的A接线柱连接。(2)要使电流表示数变大,根据欧姆定律知,电阻应变小,下方接入的是C,故滑片P应向C接线柱移动。(3)① 电压表量程是0～3 V,分度值为0.1 V,示数为2.3 V。
解析
【分析】
本题围绕测量小灯泡电阻的电学实验展开，需按各小问的考点逐步推导：
1. 第（1）问：滑动变阻器接线需遵循“一上一下”规则，结合图乙已接的接线柱，确定导线a的连接端；
2. 第（2）问：根据欧姆定律，电流变大对应总电阻变小，结合滑动变阻器接入的下接线柱，判断滑片移动方向；
3. 第（3）问：① 电压表读数需先确定量程和分度值，再读取示数；② 小灯泡电阻随温度升高而增大，据此匹配U-I图像。
【解析】
（1）滑动变阻器的正确接线要求“一上一下”，图乙中滑动变阻器已连接上方接线柱，因此导线a应与下方的A接线柱连接，才能实现电阻的有效调节；
（2）电源电压不变，电流表示数变大，根据欧姆定律$I=\frac{U}{R}$，电路总电阻需减小。滑动变阻器接入电路的是下方C接线柱，滑片向C移动时，接入电路的电阻丝长度变短，电阻减小，电流变大，故滑片向C移动；
（3）① 电压表选用0～3V量程，分度值为0.1V，指针指向2.3V刻度线，因此示数为2.3V；
② 小灯泡的电阻随温度升高而增大，由$R=\frac{U}{I}$可知，U-I图像的斜率表示电阻，因此图像为曲线且斜率逐渐变大，对应图丁中的a（b为定值电阻的直线，不符合小灯泡特性）。
【答案】
10.（1）A （2）C （3）①2.3 ②a
【知识点】
滑动变阻器的使用、欧姆定律的应用、小灯泡电阻与温度的关系
【点评】
本题考查电学实验中滑动变阻器的接线、欧姆定律的应用以及小灯泡电阻的特性，属于电学基础题型，需掌握滑动变阻器接线规则、欧姆定律的应用，理解小灯泡电阻随温度变化的特点，是学生应熟练掌握的核心内容。
【难度系数】
0.6
本题围绕测量小灯泡电阻的电学实验展开，需按各小问的考点逐步推导：
1. 第（1）问：滑动变阻器接线需遵循“一上一下”规则，结合图乙已接的接线柱，确定导线a的连接端；
2. 第（2）问：根据欧姆定律，电流变大对应总电阻变小，结合滑动变阻器接入的下接线柱，判断滑片移动方向；
3. 第（3）问：① 电压表读数需先确定量程和分度值，再读取示数；② 小灯泡电阻随温度升高而增大，据此匹配U-I图像。
【解析】
（1）滑动变阻器的正确接线要求“一上一下”，图乙中滑动变阻器已连接上方接线柱，因此导线a应与下方的A接线柱连接，才能实现电阻的有效调节；
（2）电源电压不变，电流表示数变大，根据欧姆定律$I=\frac{U}{R}$，电路总电阻需减小。滑动变阻器接入电路的是下方C接线柱，滑片向C移动时，接入电路的电阻丝长度变短，电阻减小，电流变大，故滑片向C移动；
（3）① 电压表选用0～3V量程，分度值为0.1V，指针指向2.3V刻度线，因此示数为2.3V；
② 小灯泡的电阻随温度升高而增大，由$R=\frac{U}{I}$可知，U-I图像的斜率表示电阻，因此图像为曲线且斜率逐渐变大，对应图丁中的a（b为定值电阻的直线，不符合小灯泡特性）。
【答案】
10.（1）A （2）C （3）①2.3 ②a
【知识点】
滑动变阻器的使用、欧姆定律的应用、小灯泡电阻与温度的关系
【点评】
本题考查电学实验中滑动变阻器的接线、欧姆定律的应用以及小灯泡电阻的特性，属于电学基础题型，需掌握滑动变阻器接线规则、欧姆定律的应用，理解小灯泡电阻随温度变化的特点，是学生应熟练掌握的核心内容。
【难度系数】
0.6
