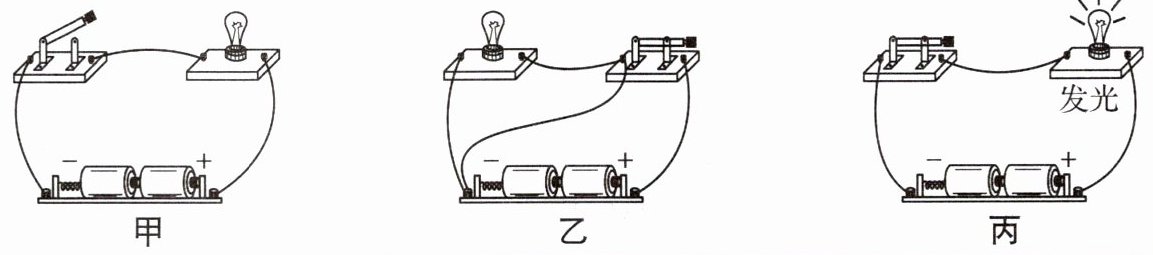

3 如图
，分别处于
，分别处于断路
、短路
、通路
状态.其中甲、乙
图中灯泡中没有电流通过，乙
图中电源可能会被损坏.答案
3. 断路 短路 通路 甲、乙 乙
解析
【分析】
要判断电路的状态，需结合电路的连接情况分析：甲图中开关断开，电路未接通；乙图中导线直接连接电源两极，未经过用电器；丙图中电路处处连通，灯泡正常工作。结合三种电路状态的特点，即可得出结论。
【解析】
1. 甲图：开关断开，电路没有形成闭合回路，属于断路状态，电路中无电流，因此灯泡中没有电流通过；
2. 乙图：导线直接将电源的正负极连接，形成电源短路，此时电路中电流过大，电源可能会被损坏；
3. 丙图：电路处处连通，灯泡发光，属于通路状态，用电器正常工作。
因此三图分别处于断路、短路、通路状态；甲、乙图中灯泡没有电流通过，乙图中电源可能被损坏。
【答案】
断路 短路 通路 甲、乙 乙
【知识点】
电路的三种状态
【点评】
本题考查电路基本状态的判断，需掌握断路、短路、通路的特点，属于电路基础知识点的应用。
【难度系数】
0.3
要判断电路的状态，需结合电路的连接情况分析：甲图中开关断开，电路未接通；乙图中导线直接连接电源两极，未经过用电器；丙图中电路处处连通，灯泡正常工作。结合三种电路状态的特点，即可得出结论。
【解析】
1. 甲图：开关断开，电路没有形成闭合回路，属于断路状态，电路中无电流，因此灯泡中没有电流通过；
2. 乙图：导线直接将电源的正负极连接，形成电源短路，此时电路中电流过大，电源可能会被损坏；
3. 丙图：电路处处连通，灯泡发光，属于通路状态，用电器正常工作。
因此三图分别处于断路、短路、通路状态；甲、乙图中灯泡没有电流通过，乙图中电源可能被损坏。
【答案】
断路 短路 通路 甲、乙 乙
【知识点】
电路的三种状态
【点评】
本题考查电路基本状态的判断，需掌握断路、短路、通路的特点，属于电路基础知识点的应用。
【难度系数】
0.3

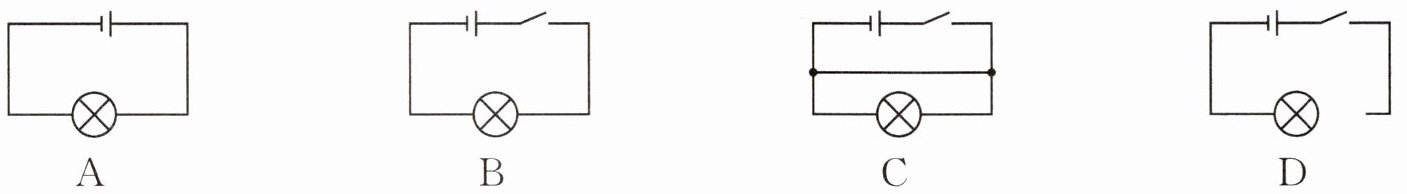

4 下列电路图中正确的是（
B
）答案
4. B
解析
【分析】要判断正确的电路图，需明确完整电路的组成：必须包含电源、开关、用电器、导线，且不能出现电源短路，开关需能控制电路通断。接下来逐一分析各选项：A选项缺少开关，无法控制电路通断；B选项包含电源、开关、灯泡（用电器）和导线，组成完整电路；C选项开关闭合后会形成电源短路；D选项电路为断路状态，无法工作。因此正确选项为B。
【解析】一个完整的电路由电源、开关、用电器、导线四部分组成，且不能发生电源短路（直接用导线连接电源两极），电路需为可控制的通路。
选项A：电路中无开关，无法控制电路通断，不符合要求，错误。
选项B：电路包含电源、开关、用电器（灯泡）和导线，开关闭合后形成通路，是正确的电路图。
选项C：开关闭合后，导线直接连接电源两极，造成电源短路，会损坏电源，错误。
选项D：电路导线未连通，属于断路状态，无法正常工作，错误。
【答案】B
【知识点】电路的组成、电路的状态
【点评】本题考查基本电路的组成及电路状态的判断，属于电学基础题，需牢记完整电路的构成要素，避免短路、断路的错误。
【难度系数】0.7
【解析】一个完整的电路由电源、开关、用电器、导线四部分组成，且不能发生电源短路（直接用导线连接电源两极），电路需为可控制的通路。
选项A：电路中无开关，无法控制电路通断，不符合要求，错误。
选项B：电路包含电源、开关、用电器（灯泡）和导线，开关闭合后形成通路，是正确的电路图。
选项C：开关闭合后，导线直接连接电源两极，造成电源短路，会损坏电源，错误。
选项D：电路导线未连通，属于断路状态，无法正常工作，错误。
【答案】B
【知识点】电路的组成、电路的状态
【点评】本题考查基本电路的组成及电路状态的判断，属于电学基础题，需牢记完整电路的构成要素，避免短路、断路的错误。
【难度系数】0.7
5 如图所示的手电筒，实物图中按钮相当于电路中的
开关
，两节干电池相当于电源，小灯泡相当于用电器，而金属外壳和弹簧相当于导线
。答案
5. 开关 导线
解析
【分析】
要解答本题，需先明确电路的基本组成及各元件的作用：电路由电源、用电器、开关、导线四部分构成，开关用于控制电路通断，导线用于传导电流，电源提供电能，用电器消耗电能。再结合手电筒各部件的实际功能，对应判断其相当于的电路元件。
【解析】
手电筒的按钮用于控制电路的通断，符合开关的功能，因此相当于电路中的开关；金属外壳和弹簧能够传导电流，起到连接电路的作用，符合导线的功能，因此相当于电路中的导线。
【答案】
开关；导线
【知识点】
电路的组成；电路元件的作用
【点评】
本题结合生活中的手电筒实例，考查电路基本元件的识别，属于基础题型，难度较低，侧重对基础知识的应用。
【难度系数】
0.8
要解答本题，需先明确电路的基本组成及各元件的作用：电路由电源、用电器、开关、导线四部分构成，开关用于控制电路通断，导线用于传导电流，电源提供电能，用电器消耗电能。再结合手电筒各部件的实际功能，对应判断其相当于的电路元件。
【解析】
手电筒的按钮用于控制电路的通断，符合开关的功能，因此相当于电路中的开关；金属外壳和弹簧能够传导电流，起到连接电路的作用，符合导线的功能，因此相当于电路中的导线。
【答案】
开关；导线
【知识点】
电路的组成；电路元件的作用
【点评】
本题结合生活中的手电筒实例，考查电路基本元件的识别，属于基础题型，难度较低，侧重对基础知识的应用。
【难度系数】
0.8
6 如图所示电路，a、b、c均为导线.开关闭合后，电路的这种状态叫作
短路
，若要使小灯泡发光，应该拆除导线b
（填“a”“b”或“c”）.答案
6. 短路 b
解析
【分析】要判断电路状态，需梳理电流路径：开关闭合后，电流从电源正极出发，经开关、导线c、导线b、导线a直接回到电源负极，未经过小灯泡，这种电源两极被导线直接连通的情况是短路。要使小灯泡发光，需让电流经过小灯泡，因此要拆除将小灯泡短路的导线b，让电流能通过小灯泡形成通路。
【解析】开关闭合后，电流路径为：电源正极→开关→导线c→导线b→导线a→电源负极，该路径未经过用电器（小灯泡），属于电源短路，这种电路状态叫作短路。若要使小灯泡发光，需让电流通过小灯泡，因此应拆除将小灯泡短路的导线b，此时电流会经过小灯泡，形成通路，小灯泡即可发光。
【答案】短路；b
【知识点】电路短路、电路连接
【点评】本题考查电路状态的判断，核心是识别电源短路的情况，属于电路基础题，理清电流路径即可解答，难度较低。
【难度系数】0.4
【解析】开关闭合后，电流路径为：电源正极→开关→导线c→导线b→导线a→电源负极，该路径未经过用电器（小灯泡），属于电源短路，这种电路状态叫作短路。若要使小灯泡发光，需让电流通过小灯泡，因此应拆除将小灯泡短路的导线b，此时电流会经过小灯泡，形成通路，小灯泡即可发光。
【答案】短路；b
【知识点】电路短路、电路连接
【点评】本题考查电路状态的判断，核心是识别电源短路的情况，属于电路基础题，理清电流路径即可解答，难度较低。
【难度系数】0.4

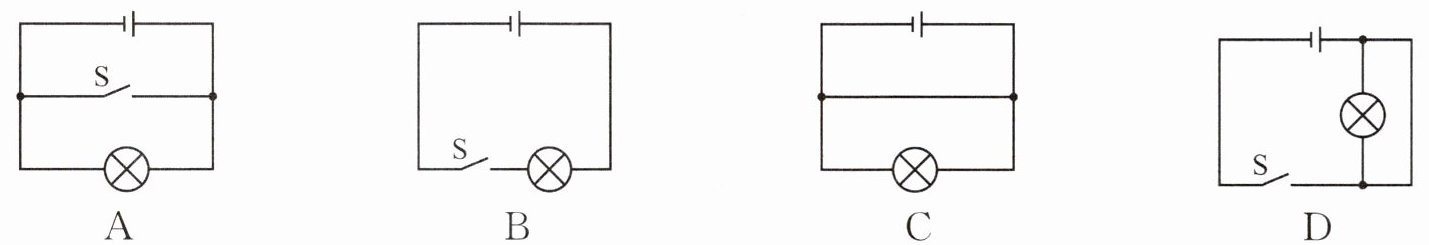

7 在下列四个电路中，不会造成电源短路的是 （
B
）答案
7. B
解析
【分析】要判断哪个电路不会造成电源短路，需明确电源短路的定义：电源两极直接被导线连通，不经过用电器的电路。我们逐个分析选项：A中开关闭合后，开关直接连通电源两极，灯泡被短路，形成电源短路；B中电路是电源、开关、灯泡串联，闭合开关后电流经过灯泡，无电源短路；C中开关闭合后，导线直接连通电源两极，形成电源短路；D中开关闭合后，导线直接连通电源两极，形成电源短路。
【解析】电源短路是指电源两极不经过用电器直接被导线连通的电路。对各选项逐一分析：A选项，开关闭合后，开关的导线直接连接电源两极，灯泡被短路，造成电源短路；B选项，电路为电源、开关、用电器（灯泡）串联，闭合开关后电流通过灯泡，不会造成电源短路；C选项，开关闭合后，导线直接连接电源两极，造成电源短路；D选项，开关闭合后，导线直接连接电源两极，造成电源短路。因此不会造成电源短路的是B选项。
【答案】B
【知识点】电路的三种状态、电源短路
【点评】本题考查电源短路的判断，核心是理解电源短路的定义，即电源两极直接被导线连通且不经过用电器，需逐一分析各电路是否满足短路条件，属于电路基础概念的应用。
【难度系数】0.4
【解析】电源短路是指电源两极不经过用电器直接被导线连通的电路。对各选项逐一分析：A选项，开关闭合后，开关的导线直接连接电源两极，灯泡被短路，造成电源短路；B选项，电路为电源、开关、用电器（灯泡）串联，闭合开关后电流通过灯泡，不会造成电源短路；C选项，开关闭合后，导线直接连接电源两极，造成电源短路；D选项，开关闭合后，导线直接连接电源两极，造成电源短路。因此不会造成电源短路的是B选项。
【答案】B
【知识点】电路的三种状态、电源短路
【点评】本题考查电源短路的判断，核心是理解电源短路的定义，即电源两极直接被导线连通且不经过用电器，需逐一分析各电路是否满足短路条件，属于电路基础概念的应用。
【难度系数】0.4
8 在如图所示的实物连接中，开关闭合时，会造成电源短路的是 （
A.开关的接线柱上接线不牢
B.灯座的接线柱上接线不牢
C.开关的两接线柱上用导线连通
D.灯座的两接线柱用导线连通
D
）A.开关的接线柱上接线不牢
B.灯座的接线柱上接线不牢
C.开关的两接线柱上用导线连通
D.灯座的两接线柱用导线连通
答案
8. D
解析
【分析】要解决此题，需明确电源短路的定义：电源两极直接被导线连通，不经过任何用电器。逐一分析各选项的电路状态，判断是否会造成电源短路。
【解析】
逐一分析选项：
A. 开关接线柱接线不牢，会导致电路断路，开关闭合后电路仍无法导通，不会造成电源短路；
B. 灯座接线柱接线不牢，同样会导致电路断路，开关闭合后电路不通，不会发生短路；
C. 开关两接线柱用导线连通，相当于开关始终处于闭合状态，电路为通路，灯泡正常工作，无短路现象；
D. 灯座两接线柱用导线连通，电流从电源正极流出，经开关后，通过连通灯座两接线柱的导线直接回到电源负极，不经过用电器灯泡，造成电源短路。
【答案】D
【知识点】电路的三种状态、电源短路
【点评】本题考查对电源短路的理解，属于电路基础题型，需明确短路的形成条件，难度适中。
【难度系数】0.5
【解析】
逐一分析选项：
A. 开关接线柱接线不牢，会导致电路断路，开关闭合后电路仍无法导通，不会造成电源短路；
B. 灯座接线柱接线不牢，同样会导致电路断路，开关闭合后电路不通，不会发生短路；
C. 开关两接线柱用导线连通，相当于开关始终处于闭合状态，电路为通路，灯泡正常工作，无短路现象；
D. 灯座两接线柱用导线连通，电流从电源正极流出，经开关后，通过连通灯座两接线柱的导线直接回到电源负极，不经过用电器灯泡，造成电源短路。
【答案】D
【知识点】电路的三种状态、电源短路
【点评】本题考查对电源短路的理解，属于电路基础题型，需明确短路的形成条件，难度适中。
【难度系数】0.5
9 下列电路元件符号表示电动机的是 （
C
）答案
9. C
解析
【分析】
要选出表示电动机的电路元件符号，需先明确常见电路元件符号的含义，逐一识别每个选项对应的元件，再确定正确答案。
【解析】
逐个分析各选项的电路符号：
选项A：圆圈内有叉，是灯泡（用电器）的电路符号；
选项B：圆圈内有字母“A”，是电流表的电路符号；
选项C：圆圈内有字母“M”，是电动机的电路符号；
选项D：长方形图形，是定值电阻的电路符号。
综上，符合电动机符号的是选项C。
【答案】
C
【知识点】
电路元件符号识别
【点评】
本题考查电学基础的电路元件符号识别，属于入门级知识点，需牢记常见元件的符号特征即可解答。
【难度系数】
0.2
要选出表示电动机的电路元件符号，需先明确常见电路元件符号的含义，逐一识别每个选项对应的元件，再确定正确答案。
【解析】
逐个分析各选项的电路符号：
选项A：圆圈内有叉，是灯泡（用电器）的电路符号；
选项B：圆圈内有字母“A”，是电流表的电路符号；
选项C：圆圈内有字母“M”，是电动机的电路符号；
选项D：长方形图形，是定值电阻的电路符号。
综上，符合电动机符号的是选项C。
【答案】
C
【知识点】
电路元件符号识别
【点评】
本题考查电学基础的电路元件符号识别，属于入门级知识点，需牢记常见元件的符号特征即可解答。
【难度系数】
0.2
