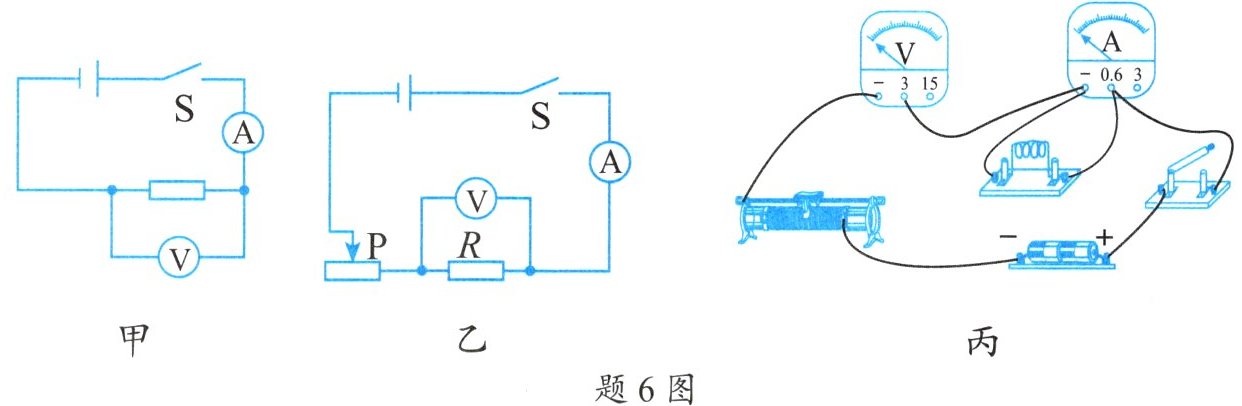

6. 在“探究电流与电压的关系”的实验中,同学们设计了题6图中的甲、乙两种电路,试完成下列问题：
(1)小明和小美经过讨论,认为方案乙更优,原因是______。

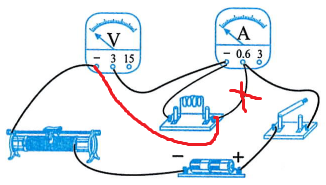

(2)小明根据题6图乙把$5Ω$定值电阻、电流表、电压表、标有“$20Ω 1A$”的滑动变阻器、开关和电源用导线连接成如题6图丙所示的电路。小美发现电路连接有误,且只改动一根导线,就能让电路连接正确。请在需要改动的导线上打上“$×$”,并将它改接到正确的位置上。

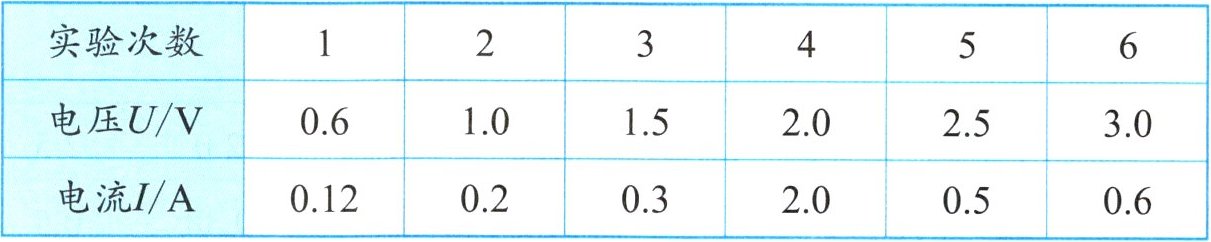

(3)改正错误后,小美通过调节滑动变阻器的滑片,测出通过定值电阻的不同电流值和对应的电压值,并记录在题6表中,则：
|实验次数|1|2|3|4|5|6|
|电压$U/V$|0.6|1.0|1.5|2.0|2.5|3.0|
|电流$I/A$|0.12|0.2|0.3|2.0|0.5|0.6|
①小美完成第$1$次实验数据测试后,应将滑动变阻器的滑片向______(左/右)调节,才能得到第$2$次实验数据。实验过程中,测第______次实验数据时,滑动变阻器接入电路的阻值最小。
②表格中第______次实验数据是错误的,出错的原因是：______。
(4)小明发现甲方案虽然没有乙方案方便,但也能通过______来实现多次测量。
(1)小明和小美经过讨论,认为方案乙更优,原因是______。
(2)小明根据题6图乙把$5Ω$定值电阻、电流表、电压表、标有“$20Ω 1A$”的滑动变阻器、开关和电源用导线连接成如题6图丙所示的电路。小美发现电路连接有误,且只改动一根导线,就能让电路连接正确。请在需要改动的导线上打上“$×$”,并将它改接到正确的位置上。
(3)改正错误后,小美通过调节滑动变阻器的滑片,测出通过定值电阻的不同电流值和对应的电压值,并记录在题6表中,则：
|实验次数|1|2|3|4|5|6|
|电压$U/V$|0.6|1.0|1.5|2.0|2.5|3.0|
|电流$I/A$|0.12|0.2|0.3|2.0|0.5|0.6|
①小美完成第$1$次实验数据测试后,应将滑动变阻器的滑片向______(左/右)调节,才能得到第$2$次实验数据。实验过程中,测第______次实验数据时,滑动变阻器接入电路的阻值最小。
②表格中第______次实验数据是错误的,出错的原因是：______。
(4)小明发现甲方案虽然没有乙方案方便,但也能通过______来实现多次测量。
答案
方案乙可以改变
定值电阻两端的电压
右
6
4
电流表读数时看错了量程
改变电源电压
