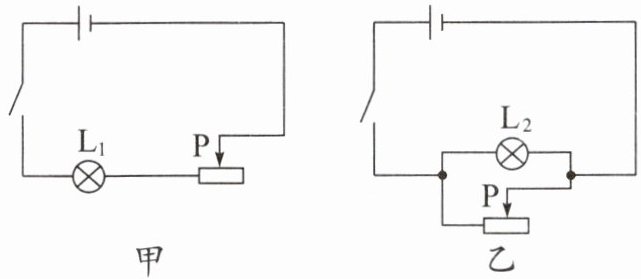

7.如图所示,两个电路中电源电压保持不变,闭合开关,当滑动变阻器的滑片P都向右滑动时,灯泡$\mathrm{L}_1$和$\mathrm{L}_2$的亮度变化情况是(
A.$\mathrm{L}_1$、$\mathrm{L}_2$都变暗
B.$\mathrm{L}_1$、$\mathrm{L}_2$都变亮
C.$\mathrm{L}_1$变暗,$\mathrm{L}_2$的亮度不变
D.$\mathrm{L}_1$变暗,$\mathrm{L}_2$变亮
C
)。A.$\mathrm{L}_1$、$\mathrm{L}_2$都变暗
B.$\mathrm{L}_1$、$\mathrm{L}_2$都变亮
C.$\mathrm{L}_1$变暗,$\mathrm{L}_2$的亮度不变
D.$\mathrm{L}_1$变暗,$\mathrm{L}_2$变亮
答案
7.C
解析
【分析】
要判断灯泡亮度变化，需分析灯泡实际功率的变化，实际功率由电流或电压决定。首先区分甲、乙两图的电路连接方式：甲图中$\mathrm{L}_1$与滑动变阻器串联，乙图中$\mathrm{L}_2$与滑动变阻器并联。先分析甲图：滑片右移时滑动变阻器电阻变化，结合串联电路规律判断电流，进而得$\mathrm{L}_1$的功率；再分析乙图：并联电路各支路电压等于电源电压，判断$\mathrm{L}_2$的电压和功率是否变化，最终确定亮度变化。
【解析】
1. 分析甲电路：$\mathrm{L}_1$与滑动变阻器串联，电源电压$U$不变。当滑片$\mathrm{P}$向右滑动时，滑动变阻器接入电路的电阻$R_{\mathrm{滑}}$变大，电路总电阻$R_{\mathrm{总}} = R_{\mathrm{滑}} + R_{\mathrm{L}_1}$（$R_{\mathrm{L}_1}$为$\mathrm{L}_1$的电阻，不变）变大。根据欧姆定律$I=\frac{U}{R_{\mathrm{总}}}$，电路中的电流$I$变小。灯泡$\mathrm{L}_1$的实际功率$P_1=I^2R_{\mathrm{L}_1}$，因$R_{\mathrm{L}_1}$不变，$I$变小，故$P_1$变小，$\mathrm{L}_1$变暗。
2. 分析乙电路：$\mathrm{L}_2$与滑动变阻器并联，并联电路中各支路两端电压等于电源电压，即$U_{\mathrm{L}_2}=U$（电源电压），保持不变。灯泡$\mathrm{L}_2$的电阻$R_{\mathrm{L}_2}$不变，其实际功率$P_2=\frac{U^2}{R_{\mathrm{L}_2}}$，由于$U$和$R_{\mathrm{L}_2}$均不变，所以$P_2$不变，$\mathrm{L}_2$的亮度不变。
综上，$\mathrm{L}_1$变暗，$\mathrm{L}_2$亮度不变，对应选项$\mathrm{C}$。
【答案】
C
【知识点】
串联电路特点；并联电路特点；电功率
【点评】
本题考查串并联电路的特点及电功率的应用，核心是区分串并联电路中滑动变阻器变化对用电器的影响：串联电路总电阻随滑动变阻器变化，支路电流改变；并联电路支路电压等于电源电压，支路用电器功率不受滑动变阻器变化影响。题目难度适中，需掌握基本电路规律。
【难度系数】
0.5
要判断灯泡亮度变化，需分析灯泡实际功率的变化，实际功率由电流或电压决定。首先区分甲、乙两图的电路连接方式：甲图中$\mathrm{L}_1$与滑动变阻器串联，乙图中$\mathrm{L}_2$与滑动变阻器并联。先分析甲图：滑片右移时滑动变阻器电阻变化，结合串联电路规律判断电流，进而得$\mathrm{L}_1$的功率；再分析乙图：并联电路各支路电压等于电源电压，判断$\mathrm{L}_2$的电压和功率是否变化，最终确定亮度变化。
【解析】
1. 分析甲电路：$\mathrm{L}_1$与滑动变阻器串联，电源电压$U$不变。当滑片$\mathrm{P}$向右滑动时，滑动变阻器接入电路的电阻$R_{\mathrm{滑}}$变大，电路总电阻$R_{\mathrm{总}} = R_{\mathrm{滑}} + R_{\mathrm{L}_1}$（$R_{\mathrm{L}_1}$为$\mathrm{L}_1$的电阻，不变）变大。根据欧姆定律$I=\frac{U}{R_{\mathrm{总}}}$，电路中的电流$I$变小。灯泡$\mathrm{L}_1$的实际功率$P_1=I^2R_{\mathrm{L}_1}$，因$R_{\mathrm{L}_1}$不变，$I$变小，故$P_1$变小，$\mathrm{L}_1$变暗。
2. 分析乙电路：$\mathrm{L}_2$与滑动变阻器并联，并联电路中各支路两端电压等于电源电压，即$U_{\mathrm{L}_2}=U$（电源电压），保持不变。灯泡$\mathrm{L}_2$的电阻$R_{\mathrm{L}_2}$不变，其实际功率$P_2=\frac{U^2}{R_{\mathrm{L}_2}}$，由于$U$和$R_{\mathrm{L}_2}$均不变，所以$P_2$不变，$\mathrm{L}_2$的亮度不变。
综上，$\mathrm{L}_1$变暗，$\mathrm{L}_2$亮度不变，对应选项$\mathrm{C}$。
【答案】
C
【知识点】
串联电路特点；并联电路特点；电功率
【点评】
本题考查串并联电路的特点及电功率的应用，核心是区分串并联电路中滑动变阻器变化对用电器的影响：串联电路总电阻随滑动变阻器变化，支路电流改变；并联电路支路电压等于电源电压，支路用电器功率不受滑动变阻器变化影响。题目难度适中，需掌握基本电路规律。
【难度系数】
0.5

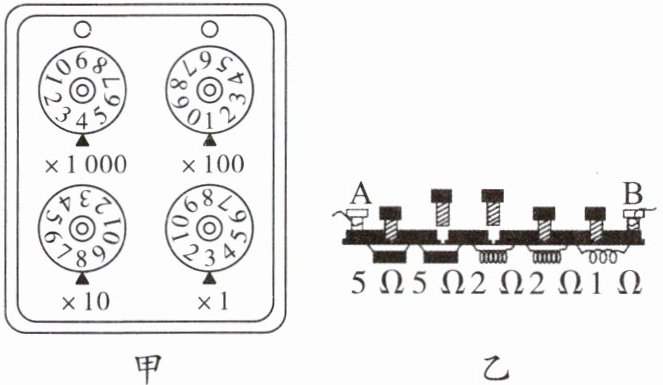

8. 如图甲所示，电阻箱的示数是
183
Ω。图乙所示的是插入式电阻箱，当铜塞插入间隙时，相应的电阻被短路，图中A、B两个接线柱之间的电阻值是7
Ω。答案
8. 4 183 7
解析
【分析】
要解决本题，需掌握两种电阻箱的读数方法：旋钮式电阻箱的读数是各转盘对应数字乘以其倍率后相加；插入式电阻箱中，铜塞插入时对应电阻被短路，总电阻为未插入铜塞的电阻之和。先分别分析甲、乙两图的电阻箱，计算各自的阻值。
【解析】
1. 甲图旋钮式电阻箱：
×1000档对应数字为4，阻值为$4×1000Ω=4000Ω$；
×100档对应数字为0，阻值为$0×100Ω=0Ω$；
×10档对应数字为8，阻值为$8×10Ω=80Ω$；
×1档对应数字为3，阻值为$3×1Ω=3Ω$；
总阻值为$4000Ω+0Ω+80Ω+3Ω=4083Ω$。
2. 乙图插入式电阻箱：
观察铜塞状态，插入铜塞的对应电阻（5Ω、2Ω、1Ω）被短路，未插入铜塞的电阻为5Ω和2Ω，因此A、B间总电阻为$5Ω+2Ω=7Ω$。
【答案】
4083；7
【知识点】
电阻箱的读数、插入式电阻箱
【点评】
本题考查两种电阻箱的读数，属于基础电学题，需明确旋钮式和插入式电阻箱的读数规则，难度较低。
【难度系数】
0.3
要解决本题，需掌握两种电阻箱的读数方法：旋钮式电阻箱的读数是各转盘对应数字乘以其倍率后相加；插入式电阻箱中，铜塞插入时对应电阻被短路，总电阻为未插入铜塞的电阻之和。先分别分析甲、乙两图的电阻箱，计算各自的阻值。
【解析】
1. 甲图旋钮式电阻箱：
×1000档对应数字为4，阻值为$4×1000Ω=4000Ω$；
×100档对应数字为0，阻值为$0×100Ω=0Ω$；
×10档对应数字为8，阻值为$8×10Ω=80Ω$；
×1档对应数字为3，阻值为$3×1Ω=3Ω$；
总阻值为$4000Ω+0Ω+80Ω+3Ω=4083Ω$。
2. 乙图插入式电阻箱：
观察铜塞状态，插入铜塞的对应电阻（5Ω、2Ω、1Ω）被短路，未插入铜塞的电阻为5Ω和2Ω，因此A、B间总电阻为$5Ω+2Ω=7Ω$。
【答案】
4083；7
【知识点】
电阻箱的读数、插入式电阻箱
【点评】
本题考查两种电阻箱的读数，属于基础电学题，需明确旋钮式和插入式电阻箱的读数规则，难度较低。
【难度系数】
0.3

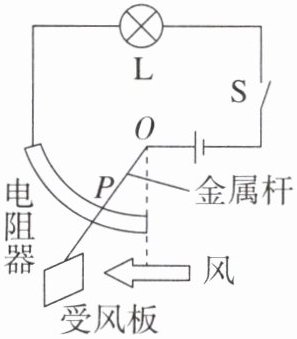

9.一位同学设计了一个风力测定仪，如图所示，金属杆可绕O处固定轴转动。无风时金属杆是竖直的，风越强，金属杆偏转的角度越大。P点是金属杆与圆弧形电阻器相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可。通过分析可知，金属杆与圆弧形电阻器组合在一起相当于一个
滑动变阻器
；观察小灯泡，小灯泡变亮，说明风力变大
（选填“大”或“小”）。有同学认为把图中的小灯泡换成电流表更好，你的观点是：不可行,因为风力过大时会导致电路发生短路
。答案
9.滑动变阻器 大 不可行,因为风力过大时会导致电路发生短路
解析
【分析】
首先观察装置结构：金属杆可绕O转动，P点与圆弧形电阻接触，移动P点能改变接入电路的电阻，因此相当于滑动变阻器。接着，风力变化时，金属杆偏转角度改变，接入电阻随之变化，结合欧姆定律可分析电流与灯泡亮度的关系，进而判断风力大小。若换成电流表，需考虑电流表内阻小的特点，分析电路是否会出现短路问题。
【解析】
1. 金属杆与圆弧形电阻器组合，P点移动时，接入电路的电阻丝长度改变，从而改变电路电阻，相当于滑动变阻器；
2. 当风力变大，金属杆偏转角度增大，接入电路的电阻变小，电源电压不变，根据欧姆定律$I=\frac{U}{R}$，电路电流变大，小灯泡的实际功率变大，所以小灯泡变亮，说明风力变大；
3. 若将小灯泡换成电流表，电流表内阻很小，当风力过大时，接入电路的电阻几乎为零，电路电流过大，会导致电源短路，损坏电源，因此该做法不可行。
【答案】
滑动变阻器；大；不可行，因为风力过大时会导致电路发生短路
【知识点】
滑动变阻器、欧姆定律、电路安全
【点评】
本题结合实际风力测定仪装置，考察滑动变阻器的原理、电路动态分析及电流表的使用注意事项，需将物理知识与实际应用结合，分析电路变化逻辑，同时关注电路安全问题，属于中等难度的应用类题目。
【难度系数】
0.5
首先观察装置结构：金属杆可绕O转动，P点与圆弧形电阻接触，移动P点能改变接入电路的电阻，因此相当于滑动变阻器。接着，风力变化时，金属杆偏转角度改变，接入电阻随之变化，结合欧姆定律可分析电流与灯泡亮度的关系，进而判断风力大小。若换成电流表，需考虑电流表内阻小的特点，分析电路是否会出现短路问题。
【解析】
1. 金属杆与圆弧形电阻器组合，P点移动时，接入电路的电阻丝长度改变，从而改变电路电阻，相当于滑动变阻器；
2. 当风力变大，金属杆偏转角度增大，接入电路的电阻变小，电源电压不变，根据欧姆定律$I=\frac{U}{R}$，电路电流变大，小灯泡的实际功率变大，所以小灯泡变亮，说明风力变大；
3. 若将小灯泡换成电流表，电流表内阻很小，当风力过大时，接入电路的电阻几乎为零，电路电流过大，会导致电源短路，损坏电源，因此该做法不可行。
【答案】
滑动变阻器；大；不可行，因为风力过大时会导致电路发生短路
【知识点】
滑动变阻器、欧姆定律、电路安全
【点评】
本题结合实际风力测定仪装置，考察滑动变阻器的原理、电路动态分析及电流表的使用注意事项，需将物理知识与实际应用结合，分析电路变化逻辑，同时关注电路安全问题，属于中等难度的应用类题目。
【难度系数】
0.5

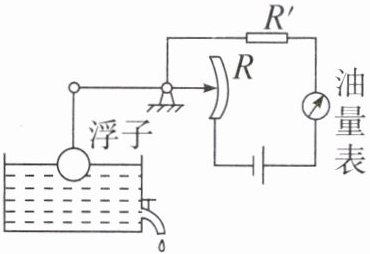

10.一种自动测定油箱内油面高度的装置如图所示，滑动变阻器的阻值为$ R $，它的金属滑片是杠杆的一端，由于定位挡板的限制，金属滑片只能在滑动变阻器上滑动。从油量表(由电流表改装而成)指针所指的刻度，就可以知道油箱内油面的高度。已知电流增大时，油量表指针向右偏转，则(
A.油面下降时，油量表指针向右偏转
B.油量表的零刻度线一定与电流表的原零刻度线相重合
C.油量表的刻度值从左往右是逐渐增大的
D.油箱内的油越少，流过油量表的电流越大
C
)。A.油面下降时，油量表指针向右偏转
B.油量表的零刻度线一定与电流表的原零刻度线相重合
C.油量表的刻度值从左往右是逐渐增大的
D.油箱内的油越少，流过油量表的电流越大
答案
10.C 【解析】油面下降时,滑动变阻器连入电路的电阻变大,电路中电流变小,所以油量表指针向左偏转,A错误。油箱中没有油时,电阻最大,电流最小,但不是0,所以油量表的零刻度线不能与电流表的原零刻度线相重合,B错误。电流增大时,油量表指针向右偏转,所以油量表的刻度值从左往右是逐渐增大的,C正确。油箱内的油越少,滑动变阻器连入的电阻越大,电路中的电流越小,流过油量表的电流越小,D错误。
解析
【分析】
要解决这道题，需明确油量表的工作原理：油量表是电流表改装的，串联在电路中，电路电流由滑动变阻器接入电路的电阻决定；滑动变阻器的滑片由浮子带动，浮子随油面升降改变滑片位置，进而改变滑动变阻器接入电阻。解题时需先判断油面变化时滑动变阻器接入电阻的变化，再结合欧姆定律分析电流变化，对应油量表指针的偏转，逐一判断选项。
【解析】
电路中定值电阻$R'$与滑动变阻器$R$串联，油量表（电流表）测电路电流：
选项A：油面下降时，浮子下降，杠杆带动滑动变阻器滑片向上移动，滑动变阻器接入电路的电阻变大，电路总电阻变大，根据欧姆定律$I=\frac{U}{R_{总}}$，电源电压不变，电路电流变小，油量表指针向左偏转，故A错误；
选项B：当油箱内无油时，滑动变阻器接入电阻最大，电路电流最小，但电流不为0，因此油量表的零刻度线对应的电流不是0，与电流表原零刻度线不重合，故B错误；
选项C：题目明确“电流增大时，油量表指针向右偏转”，说明电流越大，指针越靠右，因此油量表的刻度值从左往右（指针从左到右）对应电流增大，刻度值逐渐增大，故C正确；
选项D：油箱内油越少，浮子位置越低，滑动变阻器接入电阻越大，电路电流越小，流过油量表的电流越小，故D错误。
【答案】
C
【知识点】
欧姆定律应用、滑动变阻器、电路动态分析
【点评】
本题结合实际装置考查电路动态分析，核心是理解浮子带动滑片改变滑动变阻器接入电阻的逻辑，再通过欧姆定律分析电流变化，属于初中物理电路部分的基础应用题型，需注意滑片移动方向与电阻变化的对应关系，避免混淆油面高低对电阻的影响。
【难度系数】
0.7
要解决这道题，需明确油量表的工作原理：油量表是电流表改装的，串联在电路中，电路电流由滑动变阻器接入电路的电阻决定；滑动变阻器的滑片由浮子带动，浮子随油面升降改变滑片位置，进而改变滑动变阻器接入电阻。解题时需先判断油面变化时滑动变阻器接入电阻的变化，再结合欧姆定律分析电流变化，对应油量表指针的偏转，逐一判断选项。
【解析】
电路中定值电阻$R'$与滑动变阻器$R$串联，油量表（电流表）测电路电流：
选项A：油面下降时，浮子下降，杠杆带动滑动变阻器滑片向上移动，滑动变阻器接入电路的电阻变大，电路总电阻变大，根据欧姆定律$I=\frac{U}{R_{总}}$，电源电压不变，电路电流变小，油量表指针向左偏转，故A错误；
选项B：当油箱内无油时，滑动变阻器接入电阻最大，电路电流最小，但电流不为0，因此油量表的零刻度线对应的电流不是0，与电流表原零刻度线不重合，故B错误；
选项C：题目明确“电流增大时，油量表指针向右偏转”，说明电流越大，指针越靠右，因此油量表的刻度值从左往右（指针从左到右）对应电流增大，刻度值逐渐增大，故C正确；
选项D：油箱内油越少，浮子位置越低，滑动变阻器接入电阻越大，电路电流越小，流过油量表的电流越小，故D错误。
【答案】
C
【知识点】
欧姆定律应用、滑动变阻器、电路动态分析
【点评】
本题结合实际装置考查电路动态分析，核心是理解浮子带动滑片改变滑动变阻器接入电阻的逻辑，再通过欧姆定律分析电流变化，属于初中物理电路部分的基础应用题型，需注意滑片移动方向与电阻变化的对应关系，避免混淆油面高低对电阻的影响。
【难度系数】
0.7
