四、综合题

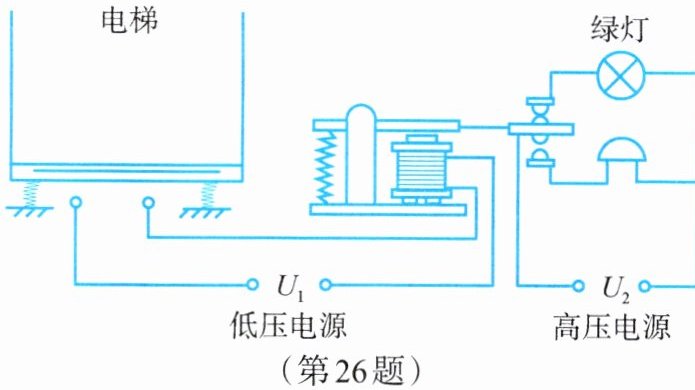

26. 电梯一旦超载就会自动报警。请你观察电梯报警原理示意图，并简要解释它报警的原理。

26. 当电梯超载时，电梯受到较大压力作用而下降，控制电路被接通，电磁铁产生磁性，吸引衔铁向下运动，工作电路电铃响起。

27. 商场里的电动扶梯，当有人乘时运行得较快，没有人乘时运行得较慢。某同学想利用电磁继电器设计这样的电路。

（1）由图甲可知，力敏电阻$R_{0}$的阻值与所受压力之间的关系是：。

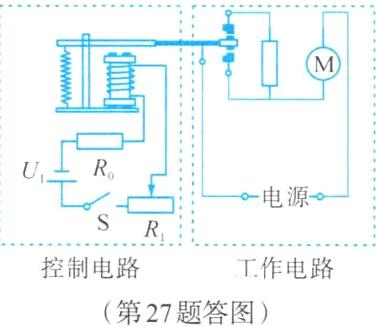

（2）根据要求请将图乙的工作电路连接完整。
（3）若控制电路电源电压为24V，当电流达到20mA时电磁铁将被衔铁吸下。现在要求一个质量为40kg的同学站在电梯上，就能使电梯较快运行，则滑动变阻器$R_{1}$接入电路的阻值为多大？(g取10N/kg)
（4）如果要求质量更小的同学站在电梯上就能使其较快运行，应该如何改动控制电路？(写出两种方法)

27.（1）力敏电阻$R_{0}$的阻值随压力的增大而减小 （2）如图 （3）$F=G=mg=40\mathrm{kg}× 10\mathrm{N}/\mathrm{kg}=400\mathrm{N}$。由图甲可知当$F=400\mathrm{N}$时，$R_{0}=600\Omega$。$R_{\mathrm{总}}=\frac{U_{\mathrm{总}}}{I_{\mathrm{总}}}=\frac{24\mathrm{V}}{0.02\mathrm{A}}=1200\Omega$，则$R_{1}=R_{\mathrm{总}}-R_{0}=1200\Omega -600\Omega =600\Omega$。（4）方法1：将$R_{1}$变小。方法2：提高控制电路电源电压。方法3：电磁铁线圈匝数增加。方法4：换一根弹性较弱的弹簧。(写出两种方法即可)
