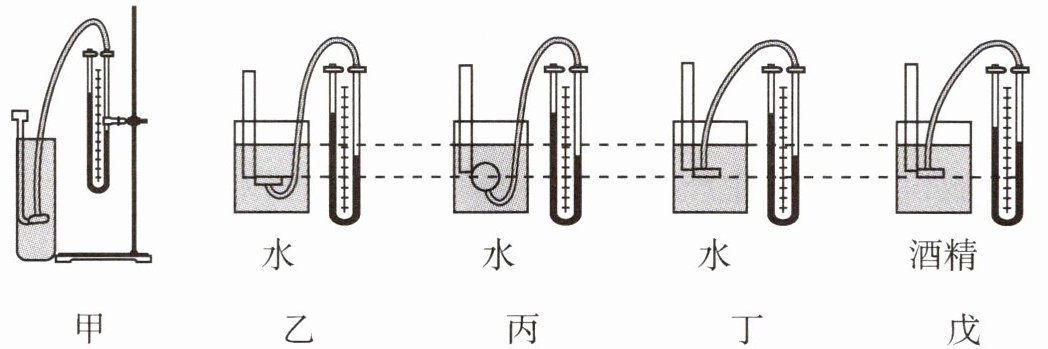

1. 如图所示，在“研究液体内部的压强”的探究活动中(U形管所装液体是水)：

(1)甲图中的压强计通过U形管中液面高度差的大小来反映的大小。
(2)小明在探究过程中，发现U形管中的液面高度差不变，说明。
(3)仪器调试好后进行实验，得到乙、丙、丁图的结果，由图可知，在同一深度，液体内部向各个方向的压强。
(4)比较丁图和戊图，说明同一深度，液体压强还与有关。
(5)在戊图中，U形管左右两侧液面高度差$h＝5\ \mathrm{cm}$，则压强计所测之处的液体压强是$\mathrm{Pa}$。($\rho_{水}=1.0×10^{3}\ \mathrm{kg/m}^3$，$g$取$10\ \mathrm{N/kg}$)

1.(1)(薄膜所受)压强
(2)(橡皮膜、管)漏气(或装置气密性不好)
(3)都相等
(4)液体的密度
(5)500

【分析】
本题围绕“研究液体内部的压强”实验展开，需结合转换法、控制变量法分析各问题：
(1) 压强计利用转换法，将不易观察的液体压强大小转换为U形管液面的高度差，因此通过液面差反映压强大小；
(2) 若装置气密性差，压强变化无法传递，会导致U形管液面高度差不变；
(3) 乙、丙、丁中液体相同、深度相同，仅橡皮膜朝向不同，液面差一致，可分析压强与方向的关系；
(4) 丁、戊图深度相同，液体密度不同，液面差不同，可分析压强与液体密度的关系；
(5) 利用液体压强公式$p=\rho gh$，代入U形管内水的高度差计算压强。
【解析】
(1) 压强计的工作原理是转换法，通过U形管两侧液面的高度差来反映薄膜所受压强的大小，高度差越大，压强越大；
(2) 若U形管中液面高度差不变，说明装置气密性不好，即橡皮膜或连接管漏气，导致橡皮膜处的压强无法正常传递到U形管；
(3) 乙、丙、丁图中，液体都是水，深度相同，压强计橡皮膜的朝向不同，但U形管液面高度差相同，因此可得：在同一深度，液体内部向各个方向的压强都相等；
(4) 丁图中是水，戊图中是酒精，两图中压强计的深度相同，液体密度不同，U形管液面高度差不同，说明同一深度，液体压强与液体的密度有关；
(5) 戊图中U形管内液体为水，液面高度差$h=5\ \mathrm{cm}=0.05\ \mathrm{m}$，根据液体压强公式$p=\rho_{水}gh$，代入数据得：$p=1.0×10^{3}\ \mathrm{kg/m}^3×10\ \mathrm{N/kg}×0.05\ \mathrm{m}=500\ \mathrm{Pa}$。
【答案】
(1)(薄膜所受)压强；(2)(橡皮膜、管)漏气(或装置气密性不好)；(3)都相等；(4)液体的密度；(5)500
【知识点】
液体内部压强、转换法、控制变量法
【点评】
本题是液体内部压强的基础实验题，考查实验原理、现象分析及压强计算，核心是掌握转换法和控制变量法在实验中的应用，属于初中物理的基础考点，难度较低。
【难度系数】
0.3

2. 探究“浮力的大小与排开的液体所受重力的关系”时,选用的器材有弹簧测力计、圆柱体(带等分刻度,等分成6份)、溢水杯、小桶、细绳、足量的水。

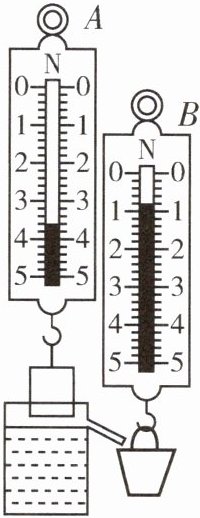

(1)把小桶和圆柱体分别悬挂在弹簧测力计下静止时,如图所示,则圆柱体的重力G=N。

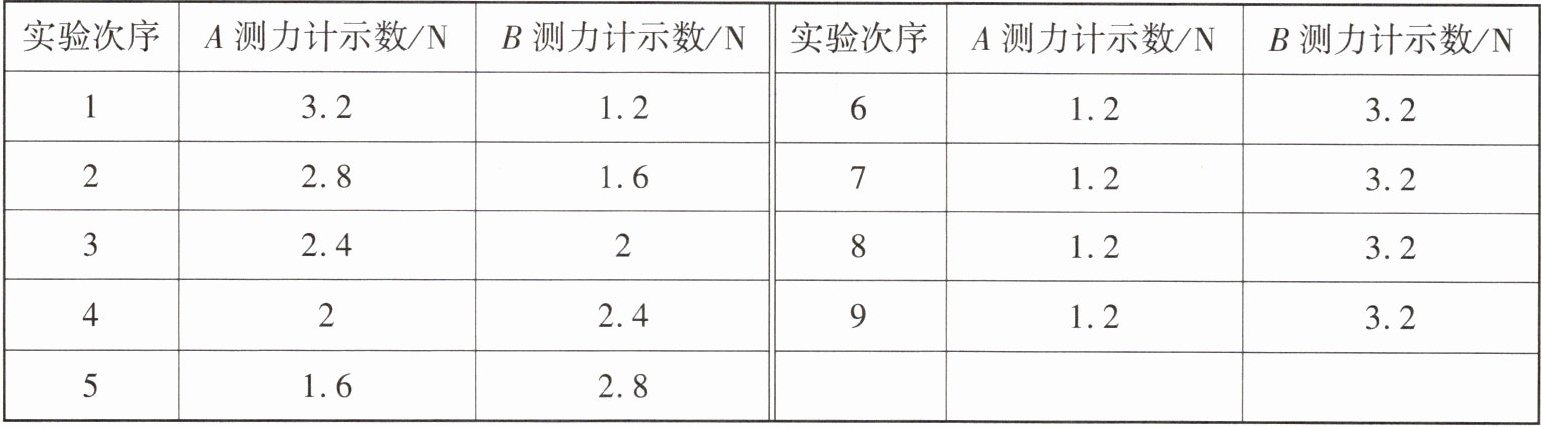

(2)在溢水杯中,把圆柱体的六分之一、六分之二、六分之三、六分之四、六分之五以及整体分别浸在水中,同时让溢出的水流入小桶中,把弹簧测力计A和B的示数记录到表格中。当圆柱体浸没在水中后,增加它浸没在水中的深度,并记录弹簧测力计的示数(如实验次序的7、8、9)。


(3)分析题中实验数据,可知:
①圆柱体浸没在水中时,受到浮力的大小是N。
②浸在液体中的物体,受到浮力的大小(选填“大于”“等于”或“小于”)它排开的液体所受的重力。
(4)分析题中实验数据,可知:
①浸没在液体中的物体受到的浮力与其浸没在液体中的深度(选填“有关”或“无关”)。
②当液体密度一定时,浸在液体中的物体受到的浮力大小与其排开液体的体积。

2.(1)3.6
(2)装满水
(3)①2.4 ②等于
(4)①无关 ②成正比

【分析】
本题是探究阿基米德原理的实验题，解题思路如下：
1. 第(1)问：弹簧测力计测物体重力时，物体静止，测力计示数等于重力，需先明确测力计分度值再读数。
2. 第(2)问：溢水杯实验的关键是确保溢出的水等于物体排开的液体体积，因此实验前需将溢水杯装满水。
3. 第(3)问：① 利用称重法计算浮力，公式为F浮=G-F拉；② 根据实验数据归纳阿基米德原理的结论。
4. 第(4)问：① 浸没后改变深度，观察测力计示数变化，判断浮力与深度的关系；② 分析排开液体体积变化时浮力的变化，得出浮力与排开体积的关系。
【解析】
(1) 弹簧测力计的分度值为0.2N，圆柱体静止时测力计示数为3.6N，因此圆柱体的重力G=3.6N。
(2) 为保证溢出的水的体积等于物体排开液体的体积，溢水杯中需装满水。
(3) ① 圆柱体浸没时，弹簧测力计的拉力F拉=1.2N，根据称重法，浮力F浮=G-F拉=3.6N-1.2N=2.4N；② 分析实验数据可知，浸在液体中的物体，受到浮力的大小等于它排开的液体所受的重力。
(4) ① 圆柱体浸没后，增加浸没深度，弹簧测力计示数不变，浮力不变，说明浸没在液体中的物体受到的浮力与其浸没在液体中的深度无关；② 当液体密度一定时，排开液体的体积越大，浮力越大，且浮力大小与排开液体的体积成正比。
【答案】
(1)3.6；(2)装满水；(3)①2.4 ②等于；(4)①无关 ②成正比
【知识点】
阿基米德原理、浮力的计算、实验操作规范
【点评】
本题围绕探究浮力与排开液体重力的实验展开，考查实验关键操作、称重法测浮力、实验结论的归纳，是初中力学的基础实验题，注重对实验过程和原理的理解。
【难度系数】
0.7
