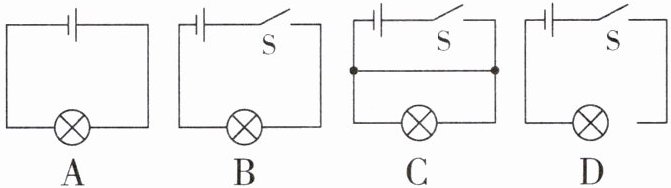

1. 下列电路图中正确的是 ()

1. B 解析:电路中要有电源、开关、用电器,且用电器不能被短路,故B正确.

【分析】
解题时首先明确正确的完整电路需要满足两个核心要求：一是必须包含电源、开关、用电器、导线四个基本组成部分，二是不能出现电源短路（直接用导线连通电源正负极）的故障。接下来逐个排查选项：先看A选项，电路里只有电源、灯泡和导线，缺少开关，无法控制电路通断，不符合要求；再看B选项，元件齐全，连接正常，没有故障；再看C选项，有导线直接跨接在电源两端，属于电源短路，是错误电路；最后看D选项，电路存在断开的缺口，始终处于断路状态，无法正常工作，由此即可选出正确答案。
【解析】
逐一分析各选项：
1. 选项A：电路仅包含电源、灯泡、导线，缺少控制电路通断的开关，电路设计不符合规范，是错误电路。
2. 选项B：电路配齐了电源、开关S、灯泡（用电器），各元件通过导线正确连接，不存在短路、断路故障，是符合要求的正确电路。
3. 选项C：导线直接将电源正负极相连，发生电源短路，会烧毁电源，同时灯泡被短路无法工作，属于错误的故障电路。
4. 选项D：电路右侧导线存在断开的缺口，电路始终处于断路状态，用电器无法正常工作，是错误电路。
综上，正确的电路图是B。
【答案】
B
【知识点】
完整电路组成，短路故障判断
【点评】
本题是电路入门的基础题型，重点考察学生对电路基本构成要素的识记，以及对电源短路这类常见错误电路的识别能力，帮助学生建立正确的电路搭建规范意识，明确电路不能缺省必要元件、也绝对不允许出现电源短路的原则。
【难度系数】
0.9

2. 新素材 创新装置 如图所示,这是贴在卫生间墙面上的溢水报警器,当地面的积水没过报警器的两根金属探头时,报警器的电路随即接通从而发出警报.金属探头和地面积水共同构成了溢水报警器电路中的
()

A.电源
B.用电器
C.开关
D.导线

2. C 解析:当地面的积水没过报警器的两个金属探头时,报警器的电路随即接通从而发出警报.金属探头和地面积水共同构成了溢水报警器电路中的开关,用来接通或断开电路,起到控制电路的作用,故选C.

【分析】
我们首先回忆电路四个基本组成部分的各自功能：电源提供电能，用电器消耗电能工作，开关控制电路的通断，导线用来传导电流连通电路。接下来结合题目场景分析：没有积水的时候，两个金属探头之间是断开的，报警器电路处于断开状态不工作；当积水没过金属探头时，电路就接通触发警报，说明金属探头和积水组合起来的作用是控制电路的连通和断开，我们只需要把这个功能和四个选项对应的部件作用比对，就能选出正确答案。
【解析】
我们逐一分析选项：
1. 选项A：电源的作用是为电路提供电能，金属探头和地面积水都无法向外提供电能，不符合电源的特征，A错误；
2. 选项B：用电器的作用是消耗电能，将电能转化为其他形式的能来实现特定功能，金属探头和积水并没有消耗电能完成工作，不符合用电器的特征，B错误；
3. 选项C：无积水时两个探头之间断路，报警器电路断开；积水没过探头后，水属于导体，将两个探头连通，电路接通报警器报警，该组合的作用就是控制电路的通断，完全符合开关的功能，C正确；
4. 选项D：导线的作用是持续连通电路、传导电流，金属探头和积水在没有积水的状态下是断开的，无法持续连通电路，不符合导线的特征，D错误。
综上答案选C。
【答案】
C
【知识点】
电路的组成，开关的作用，导体的性质
【点评】
本题结合生活中实用的溢水报警器场景出题，将基础电路知识和实际应用结合，避免了概念类题目的枯燥感，解题核心是抓住该装置“控制电路通断”的核心作用，对应开关的功能即可快速判断，能帮助学生加深对电路各组成部件功能的理解，做到学以致用。
【难度系数】
0.8

3. 回归教材模型 如图,某同学将一张细条状铝箔纸的两端分别压在干电池的正负极,发现铝箔纸发热并燃烧,关于该实验的分析正确的是 ()

A.实验时干电池的正极与正极相连
B.用普通干燥的纸代替铝箔纸也能燃烧起来
C.实验中铝箔纸中没有电流通过
D.该实验反映了短路带来的危害

3. D 解析:细条状铝箔纸相当于导线,直接连在干电池的正负极,则此时形成短路,造成铝箔纸燃烧.故该实验反映了短路带来的危害,故选D.

【分析】
我们可以结合导体特性、电路相关知识逐个判断选项：首先铝箔纸由金属铝制成，属于导体，直接接在干电池正负极之间，先明确基础电路的连接逻辑，再逐一排查错误选项：A选项如果正极连正极根本无法形成通路，明显不符合实验操作；B选项普通干燥纸是绝缘体，几乎不导电，不可能产生足够热量引发燃烧；C选项导体接在电源正负极之间必然有电流通过，描述明显错误；最后剩下的D选项，导体直接连通电源正负极属于短路，电流过大会产生大量热引发燃烧，正好对应短路的危害，由此即可选出正确答案。
【解析】
我们逐一分析各选项：
1. 选项A：实验中铝箔纸两端分别连接干电池的正极和负极，并非正极与正极相连，该选项错误。
2. 选项B：普通干燥的纸属于绝缘体，几乎不导电，电路中几乎没有电流，无法产生足够的热量让纸燃烧，该选项错误。
3. 选项C：铝箔纸是导体，直接连通干电池的正负极，电路导通，有较大的电流通过铝箔纸，该选项错误。
4. 选项D：铝箔纸作为导体直接将电源正负极连通，形成电源短路，电路中电流过大，根据电流的热效应会产生大量热量，使铝箔纸发热燃烧，该实验直观体现了短路会释放大量热量、易引发安全隐患的危害，该选项正确。
【答案】
D
【知识点】
导体与绝缘体，电源短路，电流热效应
【点评】
本题结合生活趣味小实验考察电路基础知识点，引导学生将课本理论和实际现象结合，既巩固了导体、短路的相关概念，也能让学生直观认识到电源短路的危险性，建立安全用电的初步认知。
【难度系数】
0.8

4. (2025·扬州梅岭中学月考)我国已成为全球电动汽车制造中心,占全球产量的70%以上.
电动汽车是指以车载蓄电池驱动电机行驶的车辆,当给汽车充电时,蓄电池相当于 (填“电源”或“用电器”),将能转化为蓄电池的能.充电桩有较好的防水保护功能,是为了防止线路过

4. 用电器 电 化学 短路 解析:当给汽车充电时,外部电源(如充电桩)提供电能,蓄电池消耗电能,因此相当于用电器.充电过程中,电能转化为化学能并存储在蓄电池中.线路潮湿可能导致不同电路部分意外连接,引发短路;断路通常由线路断开引起,与潮湿无关.

【分析】
我们可以分三步思考这道题：第一步先回忆电路中电源和用电器的定义，电源是向外提供电能的装置，用电器是消耗电能的装置，充电时蓄电池并没有向外供电，反而是在消耗充电桩提供的电能，由此判断它的角色；第二步分析充电过程的能量流向，外部输入的是电能，最终要把能量储存在蓄电池内部，对应转化为化学能；第三步结合水的导电性分析充电桩防水的作用，潮湿的水是导体，会让原本不连通的线路意外接通，引发短路故障，就能填出最后一空。
【解析】
1. 判断蓄电池的角色：给汽车充电时，充电桩作为外部电源向外提供电能，蓄电池消耗电能，符合用电器的特征，因此蓄电池相当于用电器。
2. 能量转化分析：充电过程中，输入的电能被蓄电池存储起来，最终转化为蓄电池内部的化学能。
3. 充电桩防水的作用：日常的水属于导体，若充电桩进水，原本相互绝缘的电路部分会被水意外连通，造成电源两极直接相连的短路故障，因此防水保护是为了防止线路短路。
【答案】
用电器；电；化学；短路
【知识点】
电路元件作用；能量转化判断；短路的成因
【点评】
本题结合当下电动汽车充电的生活场景考察电路基础知识点，属于基础应用型考题，易错点是混淆蓄电池充电和放电时的身份：放电时蓄电池向外供电属于电源，充电时消耗电能属于用电器，同学们要注意结合能量的流向判断元件的角色。
【难度系数】
0.8

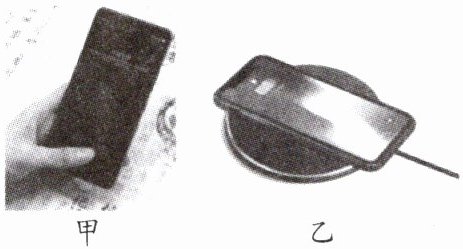

5.（2025·南京鼓楼区期中）指纹识别解锁是目前较为流行的手机解锁方式,如图甲所示手指轻轻触碰感应区,则感应区相当于手机电路中的;图乙为一款支持无线反向充电技术的手机,简单来说就是手机可以通过无线充电器实现充电,开启无线反向充电后,A手机可以作为给另一部B手机进行无线充电,此时A手机把能转化为能.

5. 开关 电源 化学 电 解析:手指轻轻触碰感应区,识别出正确的指纹后手机自动开锁,感应区对手机起控制作用,相当于手机电路中的开关.开启无线反向充电后,A手机作为电源给另一部手机提供电能,进行无线充电,此时A手机把化学能转化为电能.

【分析】
我们可以结合电路的基础组成和各元件的作用逐步推导：首先第一空，回忆电路的四个基本组成部分的功能，能控制电路通断的元件是开关，指纹感应区只有被正确触碰后才会让手机解锁工作，起到控制电路通断的作用，对应开关。第二空，向外供电、给其他用电器提供电能的装置在电路里属于电源，A手机给B手机充电时向外输出电能，因此相当于电源。最后能量转化部分，手机电池平时储存的是化学能，对外供电时会将储存的化学能释放转化为电能输出，就能得到对应的能量转化结果。
【解析】
1. 电路的基本组成为电源、用电器、开关、导线，其中开关的核心作用是控制电路的通断。手指触碰指纹感应区，识别正确后手机才解锁工作，说明感应区起到控制电路通断的作用，因此相当于手机电路中的开关。
2. 开启无线反向充电后，A手机向外输出电能，为B手机供电，此时A手机相当于电路中提供电能的装置，即电源。
3. 该过程中，A手机内部电池储存的化学能被释放，转化为电能向外输出，实现对B手机的充电。
【答案】
开关；电源；化学；电
【知识点】
电路的组成，电源的作用，能量转化
【点评】
本题结合生活中常见的指纹解锁、无线反向充电的实际场景命题，将基础电路概念和生活应用结合，考察学生对电路基础元件功能的理解，难度较低，引导学生学会用课本物理知识解释身边的电子设备工作原理。
【难度系数】
0.9

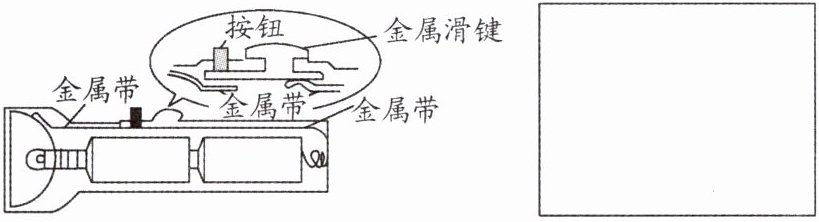

6. 如图所示是常用手电筒的剖面图,观察它的结构,按钮是电路中的 ,金属带是电路中的 ,并画出手电筒的电路图.

6. 开关 导线 如图所示

解析:手电筒中按钮控制电路的通断,相当于开关;金属带连接电池与灯泡,相当于导线;整体的电路图相当于有电源、开关、小灯泡的简单电路.

【分析】
我们首先回忆电路的四大基本组成部分以及各自的功能：电源提供电能，用电器消耗电能，开关控制电路的通断，导线用来连接各元件、传导电流形成通路。接下来对照手电筒的结构逐一匹配：首先看按钮，它的作用是按压时接通电路、松开时切断电路，刚好符合开关控制通断的功能；再看金属带，它是导电的金属材质，作用是把电池、灯泡、开关这些独立的元件连接起来，让电流可以流通，对应导线的作用。最后画电路图时，按照电流的路径，从电源正极出发，依次连接小灯泡、开关，再回到电源负极，用规范的电路元件符号绘制横平竖直的串联电路即可。
【解析】
1. 电路中开关的作用是控制电路的通断，手电筒的按钮按下时电路导通灯泡发光，松开后电路断开灯泡熄灭，实现控制电路通断的功能，因此按钮是电路中的开关。
2. 金属带由导电性能良好的金属制成，作用是连接电源、灯泡、开关等各个电路元件，为电流提供流通的路径，因此金属带是电路中的导线。
3. 手电筒的电路为简单串联电路，依次将电源、小灯泡、开关用导线连接起来，绘制出规范电路图即可。
【答案】
开关 导线
【知识点】
电路的组成，简单电路图绘制
【点评】
本题结合生活中常见的手电筒实物考察电路基础概念，将抽象的电路元件知识和日常用品的结构对应起来，降低了知识理解难度，同时锻炼学生将实际电路转化为规范电路图的能力，需要注意绘制电路图时元件符号要标准，连线尽量横平竖直，布局合理。
【难度系数】
0.8

7. 新素材创新装置
电动车企业为了增加续航,设计出“无极耳”电池.所谓极耳,就是从电芯(电源装置)中将正负极引出来的金属导电体,取消极耳可以避免电能在极耳中的损耗,关于电池说法正确的是
()

A.无极耳电池就是没有正负极的电池
B.电路中有电池就一定有电流
C.无极耳电池是持续供电的装置
D.用导线将无极耳电池两极直接相连可保护电池

7. C 解析:A.电池都有正负极,故A错误;B.有电池就有电压,电路中有电压,若电路是断开的,则电路中没有电流,故B错误;C.无极耳电池是电源,是持续供电的装置,故C正确;D.用导线将无极耳电池两极直接相连没有通过任何用电器,会使电源短路,故D错误.故选C.

【分析】
这是一道电路基础概念的辨析题，我们可以结合电源的基本性质、持续电流的产生条件、短路的危害等知识点逐个判断选项：首先明确所有电池作为电源都必然存在正负极，可直接排除A选项；再回忆持续电流的两个必要条件，就能判断B选项的正误；接着明确无极耳电池本质还是电源，电源的核心作用就是供电，可验证C选项；最后回忆电源直接被导线连通的后果，就能判断D选项的对错，最终选出正确答案。
【解析】
A. 所有电池作为电源，都必须设置正负极才能向外提供电压，无极耳电池只是取消了从电芯引出正负极的金属极耳结构，并非没有正负极，因此A错误。
B. 电路中形成持续电流需要同时满足两个条件：①有电源提供电压；②电路是闭合的通路。仅接入电池如果电路处于断开状态，电路中不会产生电流，因此B错误。
C. 无极耳电池本质属于电源，电源的功能就是为外接电路持续提供电能，是持续供电的装置，因此C正确。
D. 用导线直接将电池的两极相连，电流没有经过任何用电器，会发生电源短路，极大的短路电流会烧坏电池，属于错误操作，无法保护电池，因此D错误。
【答案】
C
【知识点】
电源的作用，电流形成条件，短路危害
【点评】
本题结合“无极耳电池”的新科技素材命题，落脚点仍是电路的基础核心概念，没有设置复杂的计算和陷阱，主要考察同学们对基础概念的准确理解，避免出现“有电源就一定有电流”这类常见的概念误区。
【难度系数】
0.9
