1. 核心素养 物理观念 一台电动机正常工作时线圈两端的电压为380V,线圈的电阻为2Ω,线圈中的电流为10A,若这台电动机正常工作1s,则(
A.产生的热量为3800J
B.消耗的电能为200J
C.电动机的效率约为94.7%
D.获得的机械能为4000J
C
)A.产生的热量为3800J
B.消耗的电能为200J
C.电动机的效率约为94.7%
D.获得的机械能为4000J
答案
1.C
解析
消耗的电能:$W=UIt=380\,\mathrm{V}×10\,\mathrm{A}×1\,\mathrm{s}=3800\,\mathrm{J}$
产生的热量:$Q=I^{2}Rt=(10\,\mathrm{A})^{2}×2\,\Omega×1\,\mathrm{s}=200\,\mathrm{J}$
获得的机械能:$W_{\mathrm{机}}=W-Q=3800\,\mathrm{J}-200\,\mathrm{J}=3600\,\mathrm{J}$
电动机的效率:$\eta=\frac{W_{\mathrm{机}}}{W}×100\%=\frac{3600\,\mathrm{J}}{3800\,\mathrm{J}}×100\%\approx94.7\%$
C
产生的热量:$Q=I^{2}Rt=(10\,\mathrm{A})^{2}×2\,\Omega×1\,\mathrm{s}=200\,\mathrm{J}$
获得的机械能:$W_{\mathrm{机}}=W-Q=3800\,\mathrm{J}-200\,\mathrm{J}=3600\,\mathrm{J}$
电动机的效率:$\eta=\frac{W_{\mathrm{机}}}{W}×100\%=\frac{3600\,\mathrm{J}}{3800\,\mathrm{J}}×100\%\approx94.7\%$
C
2. 如图所示为某小组设计的多挡位电热器电路,U不变,R₁、R₂为电阻丝且R₁>R₂,电热器功率最大时开关的状态为(

A.S₁闭合,S₂接a
B.S₁闭合,S₂接b
C.S₁断开,S₂接a
D.S₁断开,S₂接b
A
)A.S₁闭合,S₂接a
B.S₁闭合,S₂接b
C.S₁断开,S₂接a
D.S₁断开,S₂接b
答案
2.A
解析
解:根据 $P=\frac{U^2}{R}$,U不变时,总电阻R越小,功率P越大。
A选项:S₁闭合,S₂接a,R₁与R₂并联,总电阻 $R_{\mathrm{总}}=\frac{R_1R_2}{R_1+R_2}$;
B选项:S₁闭合,S₂接b,R₂被短路,电路为R₁的简单电路,总电阻 $R_{\mathrm{总}}=R_1$;
C选项:S₁断开,S₂接a,R₁与R₂串联,总电阻 $R_{\mathrm{总}}=R_1+R_2$;
D选项:S₁断开,S₂接b,电路为R₂的简单电路,总电阻 $R_{\mathrm{总}}=R_2$。
并联总电阻小于任一分电阻,且 $R_1>R_2$,故A选项总电阻最小,功率最大。
答案:A
A选项:S₁闭合,S₂接a,R₁与R₂并联,总电阻 $R_{\mathrm{总}}=\frac{R_1R_2}{R_1+R_2}$;
B选项:S₁闭合,S₂接b,R₂被短路,电路为R₁的简单电路,总电阻 $R_{\mathrm{总}}=R_1$;
C选项:S₁断开,S₂接a,R₁与R₂串联,总电阻 $R_{\mathrm{总}}=R_1+R_2$;
D选项:S₁断开,S₂接b,电路为R₂的简单电路,总电阻 $R_{\mathrm{总}}=R_2$。
并联总电阻小于任一分电阻,且 $R_1>R_2$,故A选项总电阻最小,功率最大。
答案:A
3. 有三个用电器,一个是“220V 60W”的电风扇,一个是“220V 40W”的电热毯,另一个是“220V 45W”的LED节能灯,都正常工作相同的时间,产生热量最多的用电器是
电热毯
,若该用电器工作时的实际电压只有额定电压的80%,则它在100s内产生的热量为2 560
J(不考虑温度对其电阻的影响)。答案
3.电热毯 2 560
4. (2025·安徽中考)图示电路中,电源电压保持不变,R₁、R₂均为定值电阻,其中R₁ = 10Ω。闭合开关S,电流表的示数为0.20A,通电10s整个电路共产生6J的热量,则电阻R₂产生的热量为

2
J。答案
4.2
解析
解:由电路图可知,$R_1$与$R_2$并联,电流表测$R_1$支路的电流。
通过$R_1$的电流$I_1 = 0.20\,\mathrm{A}$,$R_1 = 10\,\Omega$,根据并联电路各支路两端电压相等,电源电压$U = I_1R_1 = 0.20\,\mathrm{A} × 10\,\Omega = 2\,\mathrm{V}$。
整个电路通电$t = 10\,\mathrm{s}$产生的总热量$Q = 6\,\mathrm{J}$,根据$Q = W = UIt$,电路总电流$I = \frac{Q}{Ut} = \frac{6\,\mathrm{J}}{2\,\mathrm{V} × 10\,\mathrm{s}} = 0.3\,\mathrm{A}$。
通过$R_2$的电流$I_2 = I - I_1 = 0.3\,\mathrm{A} - 0.20\,\mathrm{A} = 0.1\,\mathrm{A}$。
$R_2$产生的热量$Q_2 = UI_2t = 2\,\mathrm{V} × 0.1\,\mathrm{A} × 10\,\mathrm{s} = 2\,\mathrm{J}$。
2
通过$R_1$的电流$I_1 = 0.20\,\mathrm{A}$,$R_1 = 10\,\Omega$,根据并联电路各支路两端电压相等,电源电压$U = I_1R_1 = 0.20\,\mathrm{A} × 10\,\Omega = 2\,\mathrm{V}$。
整个电路通电$t = 10\,\mathrm{s}$产生的总热量$Q = 6\,\mathrm{J}$,根据$Q = W = UIt$,电路总电流$I = \frac{Q}{Ut} = \frac{6\,\mathrm{J}}{2\,\mathrm{V} × 10\,\mathrm{s}} = 0.3\,\mathrm{A}$。
通过$R_2$的电流$I_2 = I - I_1 = 0.3\,\mathrm{A} - 0.20\,\mathrm{A} = 0.1\,\mathrm{A}$。
$R_2$产生的热量$Q_2 = UI_2t = 2\,\mathrm{V} × 0.1\,\mathrm{A} × 10\,\mathrm{s} = 2\,\mathrm{J}$。
2
5. (2025·泰州靖江市二模)如图是某电热水壶的电路简图,它有“加热”和“保温”两挡。电源电压为220V,电阻R₁ = 44Ω,保温挡的功率为200W。当开关S₁、S₂闭合时,电热水壶处在

加热
挡工作,电阻R₂ = 198
Ω。电热水壶在加热挡工作1min放出的热量是$6.6×10^{4}$
J。答案
解析:由图可知,当开关$S_{1}、$$S_{2}$都闭合时,电路是只有$R_{1}$的简单电路,电路中的总电阻最小,由$P=\frac{U^{2}}{R}$可知,电路的总功率最大,处于加热挡.当开关$S_{1}$闭合、$S_{2}$断开时$,R_{1}、$$R_{2}$串联,电路中的总电阻最大,由$P=\frac{U^{2}}{R}$可知,总功率最小,电热水壶处于保温挡,保温挡的功率为200 W,则保温挡的电阻$R=\frac{U^{2}}{P_{保}}=\frac{(220\ V)^{2}}{200\ W}=242 \Omega,$电阻$R_{1}=44 \Omega,$则电阻$R_{2}$的阻值$R_{2}=R-R_{1}=242 \Omega-44 \Omega=198 \Omega.$当开关$S_{1}、$$S_{2}$都闭合时,电路处于加热挡,电阻$R_{1}=44 \Omega,$则加热挡的功率$P_{加}=\frac{U^{2}}{R_{1}}=\frac{(220\ V)^{2}}{44\ \Omega}=1 100 W.$电热水壶在加热挡工作1 min放出的热量$W=P_{加}t=1 100 W×1×60 s=6.6×10^{4} J.$
解析
解:当开关$S_{1}$、$S_{2}$闭合时,电路为$R_{1}$的简单电路,总电阻最小,由$P = \frac{U^{2}}{R}$可知总功率最大,电热水壶处在加热挡工作。
保温挡时,$S_{1}$闭合、$S_{2}$断开,$R_{1}$与$R_{2}$串联,总电阻$R_{总}=\frac{U^{2}}{P_{保温}}=\frac{(220\ \mathrm{V})^{2}}{200\ \mathrm{W}} = 242\ \Omega$,则$R_{2}=R_{总}-R_{1}=242\ \Omega - 44\ \Omega=198\ \Omega$。
加热挡功率$P_{加热}=\frac{U^{2}}{R_{1}}=\frac{(220\ \mathrm{V})^{2}}{44\ \Omega}=1100\ \mathrm{W}$,工作1 min放出的热量$Q = W=P_{加热}t=1100\ \mathrm{W}×60\ \mathrm{s}=6.6×10^{4}\ \mathrm{J}$。
加热;198;$6.6×10^{4}$
保温挡时,$S_{1}$闭合、$S_{2}$断开,$R_{1}$与$R_{2}$串联,总电阻$R_{总}=\frac{U^{2}}{P_{保温}}=\frac{(220\ \mathrm{V})^{2}}{200\ \mathrm{W}} = 242\ \Omega$,则$R_{2}=R_{总}-R_{1}=242\ \Omega - 44\ \Omega=198\ \Omega$。
加热挡功率$P_{加热}=\frac{U^{2}}{R_{1}}=\frac{(220\ \mathrm{V})^{2}}{44\ \Omega}=1100\ \mathrm{W}$,工作1 min放出的热量$Q = W=P_{加热}t=1100\ \mathrm{W}×60\ \mathrm{s}=6.6×10^{4}\ \mathrm{J}$。
加热;198;$6.6×10^{4}$

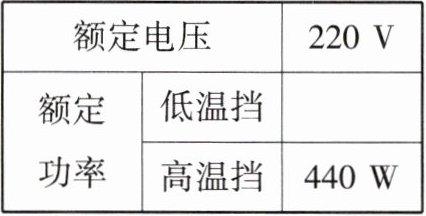

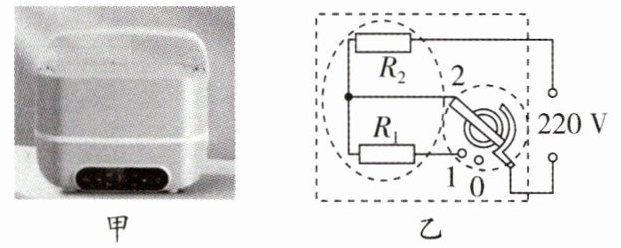

6. (2025·淮安涟水县三模)为满足人们对健康饮食的追求,某品牌推出了一款新型电热饭盒如图甲,图乙虚线内是电热饭盒内部的简化电路图,R₁和R₂均为电热丝,R₁ = 374Ω(阻值不随温度变化,部分参数如表所示)。求:


(1)电热饭盒在高温挡正常工作时,通过它的电流;
(2)电阻R₂的阻值及低温挡的功率;
(3)高温挡工作5分钟,低温挡工作3分钟放出的总热量是多少?
(1)电热饭盒在高温挡正常工作时,通过它的电流;
(2)电阻R₂的阻值及低温挡的功率;
(3)高温挡工作5分钟,低温挡工作3分钟放出的总热量是多少?
答案
$6.(1)2 A (2)110 \Omega 100 W (3)1.5×10^{5} J$
解析:(1)电热饭盒在高温挡正常工作时,通过它的电流$I=\frac{P_{高}}{U}=\frac{440\ W}{220\ V}=2 A.$
(2)当开关接触点1时$,R_{1}$与$R_{2}$串联,根据串联电路的电阻规律可知,此时总电阻较大,由$P=\frac{U^{2}}{R}$可知,电路中的电功率较小,电热饭盒处于低温挡;由图乙可知,开关接触点2时,只有$R_{2}$工作,此时电阻较小,由$P=\frac{U^{2}}{R}$可知,电功率较大,电热饭盒处于高温挡$;R_{2}$的阻值$R_{2}=\frac{U^{2}}{P_{高}}=\frac{(220\ V)^{2}}{440\ W}=110 \Omega;$根据串联电路的电阻特点可知$,R_{1}、$$R_{2}$的串联总电阻$R=R_{1}+R_{2}=110 \Omega+374 \Omega=484 \Omega,$则低温挡的功率$P_{低}=\frac{U^{2}}{R}=\frac{(220\ V)^{2}}{484\ \Omega}=100 W.$
(3)高温挡工作5 min消耗的电能$W_{1}=P_{高}t_{1}=440 W×5×60 s=1.32×10^{5} J,$低温挡工作3 min消耗的电能$W_{2}=P_{低}t_{2}=100 W×3×60 s=1.8×10^{4} J,$放出的总热量$Q=W=W_{1}+W_{2}=1.32×10^{5} J+1.8×10^{4} J=1.5×10^{5} J.$
解析:(1)电热饭盒在高温挡正常工作时,通过它的电流$I=\frac{P_{高}}{U}=\frac{440\ W}{220\ V}=2 A.$
(2)当开关接触点1时$,R_{1}$与$R_{2}$串联,根据串联电路的电阻规律可知,此时总电阻较大,由$P=\frac{U^{2}}{R}$可知,电路中的电功率较小,电热饭盒处于低温挡;由图乙可知,开关接触点2时,只有$R_{2}$工作,此时电阻较小,由$P=\frac{U^{2}}{R}$可知,电功率较大,电热饭盒处于高温挡$;R_{2}$的阻值$R_{2}=\frac{U^{2}}{P_{高}}=\frac{(220\ V)^{2}}{440\ W}=110 \Omega;$根据串联电路的电阻特点可知$,R_{1}、$$R_{2}$的串联总电阻$R=R_{1}+R_{2}=110 \Omega+374 \Omega=484 \Omega,$则低温挡的功率$P_{低}=\frac{U^{2}}{R}=\frac{(220\ V)^{2}}{484\ \Omega}=100 W.$
(3)高温挡工作5 min消耗的电能$W_{1}=P_{高}t_{1}=440 W×5×60 s=1.32×10^{5} J,$低温挡工作3 min消耗的电能$W_{2}=P_{低}t_{2}=100 W×3×60 s=1.8×10^{4} J,$放出的总热量$Q=W=W_{1}+W_{2}=1.32×10^{5} J+1.8×10^{4} J=1.5×10^{5} J.$
