4. 如图所示,电源电压不变,当开关由闭合到断开时,电压表和电流表的示数 （
A.$\mathrm{A}_1$ 和 $\mathrm{A}_2$ 的示数均不变, $\mathrm{V}$ 的示数变大
B.$\mathrm{A}_1$ 和 $\mathrm{V}$ 的示数均不变, $\mathrm{A}_2$ 的示数变小
C.$\mathrm{A}_1$ 的示数不变, $\mathrm{A}_2$ 的示数变小, $\mathrm{V}$ 的示数变大
D.$\mathrm{A}_1$ 的示数变大, $\mathrm{A}_2$ 和 $\mathrm{V}$ 的示数均不变
B
）A.$\mathrm{A}_1$ 和 $\mathrm{A}_2$ 的示数均不变, $\mathrm{V}$ 的示数变大
B.$\mathrm{A}_1$ 和 $\mathrm{V}$ 的示数均不变, $\mathrm{A}_2$ 的示数变小
C.$\mathrm{A}_1$ 的示数不变, $\mathrm{A}_2$ 的示数变小, $\mathrm{V}$ 的示数变大
D.$\mathrm{A}_1$ 的示数变大, $\mathrm{A}_2$ 和 $\mathrm{V}$ 的示数均不变
答案
4. B
解析
【分析】
首先分析开关闭合时的电路结构：L₁与L₂并联，电流表A₁测量L₁支路的电流，电流表A₂测量干路的总电流，电压表V并联在电源两端，测量电源电压。当开关断开时，L₂所在支路断路，电路中只有L₁接入工作。接下来分别分析各电表示数变化：①电流表A₁：L₁两端电压始终等于电源电压，L₁的电阻不变，根据欧姆定律I=U/R，通过L₁的电流不变，因此A₁示数不变；②电流表A₂：开关闭合时A₂测干路电流（I=I₁+I₂），开关断开后A₂只测L₁的电流（I₁），因此A₂示数变小；③电压表V：始终并联在电源两端，电源电压不变，所以V的示数不变。综上对应选项。
【解析】
1. 开关闭合时，电路为L₁与L₂的并联电路：
A₁测L₁支路电流，A₂测干路总电流，V测电源电压。
2. 开关断开后，L₂支路断路，电路仅L₁工作：
对A₁：L₁两端电压U不变，电阻R₁不变，由I₁=U/R₁得，I₁不变，故A₁示数不变；
对A₂：开关闭合时A₂示数为I₁+I₂，断开后仅为I₁，因此A₂示数变小；
对V：电源电压不变，V仍测电源电压，故V示数不变。
综上，A₁和V示数不变，A₂示数变小，对应选项B。
【答案】
B
【知识点】
并联电路电流规律；欧姆定律；电压表的使用
【点评】
本题考查并联电路中电表示数的变化分析，核心是明确开关通断前后的电路结构，确定各电表的测量对象，结合欧姆定律判断电流、电压的变化，属于基础电路分析题。
【难度系数】
0.5
首先分析开关闭合时的电路结构：L₁与L₂并联，电流表A₁测量L₁支路的电流，电流表A₂测量干路的总电流，电压表V并联在电源两端，测量电源电压。当开关断开时，L₂所在支路断路，电路中只有L₁接入工作。接下来分别分析各电表示数变化：①电流表A₁：L₁两端电压始终等于电源电压，L₁的电阻不变，根据欧姆定律I=U/R，通过L₁的电流不变，因此A₁示数不变；②电流表A₂：开关闭合时A₂测干路电流（I=I₁+I₂），开关断开后A₂只测L₁的电流（I₁），因此A₂示数变小；③电压表V：始终并联在电源两端，电源电压不变，所以V的示数不变。综上对应选项。
【解析】
1. 开关闭合时，电路为L₁与L₂的并联电路：
A₁测L₁支路电流，A₂测干路总电流，V测电源电压。
2. 开关断开后，L₂支路断路，电路仅L₁工作：
对A₁：L₁两端电压U不变，电阻R₁不变，由I₁=U/R₁得，I₁不变，故A₁示数不变；
对A₂：开关闭合时A₂示数为I₁+I₂，断开后仅为I₁，因此A₂示数变小；
对V：电源电压不变，V仍测电源电压，故V示数不变。
综上，A₁和V示数不变，A₂示数变小，对应选项B。
【答案】
B
【知识点】
并联电路电流规律；欧姆定律；电压表的使用
【点评】
本题考查并联电路中电表示数的变化分析，核心是明确开关通断前后的电路结构，确定各电表的测量对象，结合欧姆定律判断电流、电压的变化，属于基础电路分析题。
【难度系数】
0.5

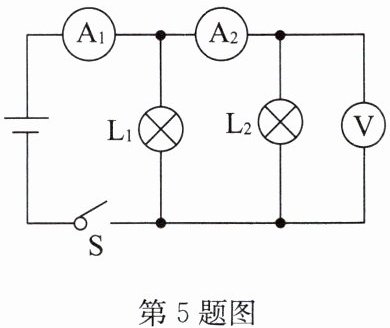

5. 如图所示,闭合开关S,两灯L₁、L₂均正常发光,电流表A₁的示数为0.8A,电流表A₂的示数为0.5A,电压表的示数为8V.下列判断不正确的是 （
A.通过灯L₁的电流为0.3A
B.灯L₁两端的电压为8V
C.灯L₂两端的电压为8V
D.电源两端的电压为16V
D
）A.通过灯L₁的电流为0.3A
B.灯L₁两端的电压为8V
C.灯L₂两端的电压为8V
D.电源两端的电压为16V
答案
5. D
解析
【分析】首先分析电路连接：闭合开关S后，灯L₁与L₂并联。电流表A₁接在干路，测量电路的总电流；电流表A₂与L₂串联，测量通过L₂的电流；电压表并联在电源（或L₁、L₂）两端，测量电源电压（或L₁、L₂两端的电压）。根据并联电路的电流规律（干路电流等于各支路电流之和）和电压规律（各支路两端电压相等，等于电源电压），逐一分析选项即可。
【解析】
1. 电路与电表测量对象：L₁与L₂并联，A₁测干路总电流I=0.8A，A₂测L₂的电流I₂=0.5A，电压表测电源电压U=8V。
2. 分析选项A：根据并联电路电流规律，通过L₁的电流I₁=I - I₂=0.8A - 0.5A=0.3A，A选项正确。
3. 分析选项B、C、D：并联电路中各支路电压等于电源电压，因此L₁两端电压U₁=8V，L₂两端电压U₂=8V，电源电压U总=8V。故B、C选项正确，D选项（电源电压为16V）错误。
【答案】D
【知识点】并联电路电流规律；并联电路电压规律；电表的使用
【点评】本题考查并联电路的电流、电压规律，关键是正确判断电表的测量对象，属于初中电学基础题，难度适中，需熟练掌握并联电路的基本规律。
【难度系数】0.6
【解析】
1. 电路与电表测量对象：L₁与L₂并联，A₁测干路总电流I=0.8A，A₂测L₂的电流I₂=0.5A，电压表测电源电压U=8V。
2. 分析选项A：根据并联电路电流规律，通过L₁的电流I₁=I - I₂=0.8A - 0.5A=0.3A，A选项正确。
3. 分析选项B、C、D：并联电路中各支路电压等于电源电压，因此L₁两端电压U₁=8V，L₂两端电压U₂=8V，电源电压U总=8V。故B、C选项正确，D选项（电源电压为16V）错误。
【答案】D
【知识点】并联电路电流规律；并联电路电压规律；电表的使用
【点评】本题考查并联电路的电流、电压规律，关键是正确判断电表的测量对象，属于初中电学基础题，难度适中，需熟练掌握并联电路的基本规律。
【难度系数】0.6

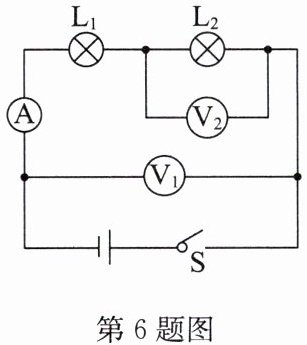

6. 如图所示电路，电源电压保持不变，闭合开关后，只有两个电表的指针发生偏转.已知灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$中只有一个出现了故障，其他元件均完好.下列说法正确的是 （
A.可能是灯泡$\mathrm{L}_{1}$短路
B.可能是灯泡$\mathrm{L}_{2}$短路
C.可能是灯泡$\mathrm{L}_{1}$断路
D.一定是灯泡$\mathrm{L}_{2}$断路
B
）A.可能是灯泡$\mathrm{L}_{1}$短路
B.可能是灯泡$\mathrm{L}_{2}$短路
C.可能是灯泡$\mathrm{L}_{1}$断路
D.一定是灯泡$\mathrm{L}_{2}$断路
答案
6. B
解析
【分析】
首先明确电路结构：灯泡$\mathrm{L}_{1}$与$\mathrm{L}_{2}$串联，电流表$\mathrm{A}$测电路中的电流，电压表$\mathrm{V}_{1}$测电源两端电压，电压表$\mathrm{V}_{2}$测$\mathrm{L}_{2}$两端电压。已知故障仅为$\mathrm{L}_{1}$或$\mathrm{L}_{2}$中的一个，其他元件完好，闭合开关后只有两个电表指针偏转，需逐一分析各故障对应的电表偏转数量，判断选项是否正确。
【解析】
1. 分析选项A（$\mathrm{L}_{1}$短路）：
若$\mathrm{L}_{1}$短路，电路为通路，电流路径：电源→电流表→短路的$\mathrm{L}_{1}$→$\mathrm{L}_{2}$→开关→电源。此时电流表有示数，$\mathrm{V}_{1}$测电源电压（有示数），$\mathrm{V}_{2}$测$\mathrm{L}_{2}$两端电压（等于电源电压，有示数），三个电表均偏转，不符合“只有两个电表偏转”，故A错误。
2. 分析选项B（$\mathrm{L}_{2}$短路）：
若$\mathrm{L}_{2}$短路，电路为通路，电流路径：电源→电流表→$\mathrm{L}_{1}$→短路的$\mathrm{L}_{2}$→开关→电源。此时电流表有示数，$\mathrm{V}_{1}$测电源电压（有示数），$\mathrm{V}_{2}$测短路的$\mathrm{L}_{2}$，电压为0（无示数），仅电流表和$\mathrm{V}_{1}$偏转，符合条件，故B正确。
3. 分析选项C（$\mathrm{L}_{1}$断路）：
若$\mathrm{L}_{1}$断路，电路断开，电流表无示数；$\mathrm{V}_{1}$两端通过$\mathrm{L}_{2}$、开关接电源正负极，测电源电压（有示数）；$\mathrm{V}_{2}$左端因$\mathrm{L}_{1}$断路无法接到电源正极，无示数，仅$\mathrm{V}_{1}$偏转，不符合条件，故C错误。
4. 分析选项D（$\mathrm{L}_{2}$断路）：
若$\mathrm{L}_{2}$断路，电路断开，电流表无示数；$\mathrm{V}_{1}$测电源电压（有示数）；$\mathrm{V}_{2}$左端通过$\mathrm{L}_{1}$、电流表接电源正极，右端接电源负极，测电源电压（有示数），此时$\mathrm{V}_{1}$和$\mathrm{V}_{2}$偏转，符合条件，但并非“一定是$\mathrm{L}_{2}$断路”（$\mathrm{L}_{2}$短路也符合），故D错误。
【答案】
B
【知识点】
串联电路故障、电表使用
【点评】
本题考查串联电路故障分析，需明确各电表测量对象，理清断路、短路时电表的连接状态，判断偏转数量是否符合题意，关键是区分不同故障下电表的示数变化。
【难度系数】
0.5
首先明确电路结构：灯泡$\mathrm{L}_{1}$与$\mathrm{L}_{2}$串联，电流表$\mathrm{A}$测电路中的电流，电压表$\mathrm{V}_{1}$测电源两端电压，电压表$\mathrm{V}_{2}$测$\mathrm{L}_{2}$两端电压。已知故障仅为$\mathrm{L}_{1}$或$\mathrm{L}_{2}$中的一个，其他元件完好，闭合开关后只有两个电表指针偏转，需逐一分析各故障对应的电表偏转数量，判断选项是否正确。
【解析】
1. 分析选项A（$\mathrm{L}_{1}$短路）：
若$\mathrm{L}_{1}$短路，电路为通路，电流路径：电源→电流表→短路的$\mathrm{L}_{1}$→$\mathrm{L}_{2}$→开关→电源。此时电流表有示数，$\mathrm{V}_{1}$测电源电压（有示数），$\mathrm{V}_{2}$测$\mathrm{L}_{2}$两端电压（等于电源电压，有示数），三个电表均偏转，不符合“只有两个电表偏转”，故A错误。
2. 分析选项B（$\mathrm{L}_{2}$短路）：
若$\mathrm{L}_{2}$短路，电路为通路，电流路径：电源→电流表→$\mathrm{L}_{1}$→短路的$\mathrm{L}_{2}$→开关→电源。此时电流表有示数，$\mathrm{V}_{1}$测电源电压（有示数），$\mathrm{V}_{2}$测短路的$\mathrm{L}_{2}$，电压为0（无示数），仅电流表和$\mathrm{V}_{1}$偏转，符合条件，故B正确。
3. 分析选项C（$\mathrm{L}_{1}$断路）：
若$\mathrm{L}_{1}$断路，电路断开，电流表无示数；$\mathrm{V}_{1}$两端通过$\mathrm{L}_{2}$、开关接电源正负极，测电源电压（有示数）；$\mathrm{V}_{2}$左端因$\mathrm{L}_{1}$断路无法接到电源正极，无示数，仅$\mathrm{V}_{1}$偏转，不符合条件，故C错误。
4. 分析选项D（$\mathrm{L}_{2}$断路）：
若$\mathrm{L}_{2}$断路，电路断开，电流表无示数；$\mathrm{V}_{1}$测电源电压（有示数）；$\mathrm{V}_{2}$左端通过$\mathrm{L}_{1}$、电流表接电源正极，右端接电源负极，测电源电压（有示数），此时$\mathrm{V}_{1}$和$\mathrm{V}_{2}$偏转，符合条件，但并非“一定是$\mathrm{L}_{2}$断路”（$\mathrm{L}_{2}$短路也符合），故D错误。
【答案】
B
【知识点】
串联电路故障、电表使用
【点评】
本题考查串联电路故障分析，需明确各电表测量对象，理清断路、短路时电表的连接状态，判断偏转数量是否符合题意，关键是区分不同故障下电表的示数变化。
【难度系数】
0.5

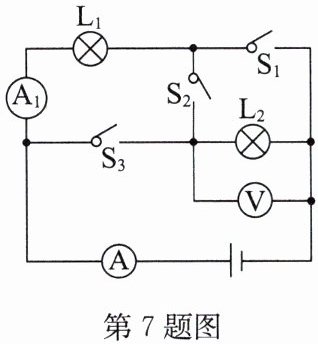

7. 如图所示,电源电压保持不变.当$\mathrm{S}_{1}$断开,$\mathrm{S}_{2}$、$\mathrm{S}_{3}$闭合时,电压表的示数为$6\mathrm{V}$.则:
(1)电源电压是多少?
(2)当$\mathrm{S}_{1}$、$\mathrm{S}_{3}$断开,$\mathrm{S}_{2}$闭合时,电压表的示数为$4\mathrm{V}$,则$\mathrm{L}_{1}$、$\mathrm{L}_{2}$两端的电压是多少?
(3)当$\mathrm{S}_{1}$、$\mathrm{S}_{3}$闭合,$\mathrm{S}_{2}$断开时,电流表$\mathrm{A}$和$\mathrm{A}_{1}$的示数分别为$0.5\mathrm{A}$和$0.2\mathrm{A}$,则通过$\mathrm{L}_{1}$、$\mathrm{L}_{2}$的电流是多少?
(1)电源电压是多少?
(2)当$\mathrm{S}_{1}$、$\mathrm{S}_{3}$断开,$\mathrm{S}_{2}$闭合时,电压表的示数为$4\mathrm{V}$,则$\mathrm{L}_{1}$、$\mathrm{L}_{2}$两端的电压是多少?
(3)当$\mathrm{S}_{1}$、$\mathrm{S}_{3}$闭合,$\mathrm{S}_{2}$断开时,电流表$\mathrm{A}$和$\mathrm{A}_{1}$的示数分别为$0.5\mathrm{A}$和$0.2\mathrm{A}$,则通过$\mathrm{L}_{1}$、$\mathrm{L}_{2}$的电流是多少?
答案
7.解:(1)当$\mathrm{S}_{2}$、$\mathrm{S}_{3}$闭合,$\mathrm{S}_{1}$断开时,灯泡$\mathrm{L}_{1}$被短路,电路中只有$\mathrm{L}_{2}$,电压表的示数为6V,即电源电压为6V.
(2)当$\mathrm{S}_{1}$、$\mathrm{S}_{3}$断开,$\mathrm{S}_{2}$闭合时,两只灯泡串联,电压表测$\mathrm{L}_{2}$两端的电压,此时电压表的示数为4V,则$U_2=4\mathrm{V}$,根据串联电路电压的规律,可知$\mathrm{L}_{1}$两端的电压$U_1=U-U_2=6\mathrm{V}-4\mathrm{V}=2\mathrm{V}$.
(3)当$\mathrm{S}_{1}$、$\mathrm{S}_{3}$闭合,$\mathrm{S}_{2}$断开时,两只灯泡并联,电流表A测干路电流,电流表$\mathrm{A}_{1}$测通过$\mathrm{L}_{1}$的电流,则$I_1=0.2\mathrm{A}$,根据并联电路电流的规律,可知通过$\mathrm{L}_{2}$的电流$I_2=I-I_1=0.5\mathrm{A}-0.2\mathrm{A}=0.3\mathrm{A}.$
(2)当$\mathrm{S}_{1}$、$\mathrm{S}_{3}$断开,$\mathrm{S}_{2}$闭合时,两只灯泡串联,电压表测$\mathrm{L}_{2}$两端的电压,此时电压表的示数为4V,则$U_2=4\mathrm{V}$,根据串联电路电压的规律,可知$\mathrm{L}_{1}$两端的电压$U_1=U-U_2=6\mathrm{V}-4\mathrm{V}=2\mathrm{V}$.
(3)当$\mathrm{S}_{1}$、$\mathrm{S}_{3}$闭合,$\mathrm{S}_{2}$断开时,两只灯泡并联,电流表A测干路电流,电流表$\mathrm{A}_{1}$测通过$\mathrm{L}_{1}$的电流,则$I_1=0.2\mathrm{A}$,根据并联电路电流的规律,可知通过$\mathrm{L}_{2}$的电流$I_2=I-I_1=0.5\mathrm{A}-0.2\mathrm{A}=0.3\mathrm{A}.$
解析
【分析】要解决这道题，需先分析不同开关状态下的电路连接方式，明确电压表、电流表的测量对象，再结合串、并联电路的电压、电流规律进行计算：
1. 当$\mathrm{S}_{1}$断开，$\mathrm{S}_{2}$、$\mathrm{S}_{3}$闭合时，判断电路中用电器的连接，确定电压表测量的电压，从而得到电源电压；
2. 当$\mathrm{S}_{1}$、$\mathrm{S}_{3}$断开，$\mathrm{S}_{2}$闭合时，判断两灯串联，明确电压表测量对象，利用串联电路电压规律计算$\mathrm{L}_{1}$的电压；
3. 当$\mathrm{S}_{1}$、$\mathrm{S}_{3}$闭合，$\mathrm{S}_{2}$断开时，判断两灯并联，明确电流表测量对象，利用并联电路电流规律计算$\mathrm{L}_{2}$的电流。
【解析】
(1) 当$\mathrm{S}_{2}$、$\mathrm{S}_{3}$闭合，$\mathrm{S}_{1}$断开时，$\mathrm{L}_{1}$被短路，电路为$\mathrm{L}_{2}$的简单电路，电压表测电源两端的电压，已知电压表示数为$6\mathrm{V}$，因此电源电压$U=6\mathrm{V}$。
(2) 当$\mathrm{S}_{1}$、$\mathrm{S}_{3}$断开，$\mathrm{S}_{2}$闭合时，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$串联，电压表测$\mathrm{L}_{2}$两端的电压，即$U_2=4\mathrm{V}$。根据串联电路电压规律$U=U_1+U_2$，可得$\mathrm{L}_{1}$两端的电压$U_1=U-U_2=6\mathrm{V}-4\mathrm{V}=2\mathrm{V}$。
(3) 当$\mathrm{S}_{1}$、$\mathrm{S}_{3}$闭合，$\mathrm{S}_{2}$断开时，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，电流表$\mathrm{A}$测干路电流，电流表$\mathrm{A}_{1}$测$\mathrm{L}_{1}$支路的电流，即通过$\mathrm{L}_{1}$的电流$I_1=0.2\mathrm{A}$。根据并联电路电流规律$I=I_1+I_2$，可得通过$\mathrm{L}_{2}$的电流$I_2=I-I_1=0.5\mathrm{A}-0.2\mathrm{A}=0.3\mathrm{A}$。
【答案】
(1) 电源电压为$6\mathrm{V}$；
(2) $\mathrm{L}_{1}$两端电压为$2\mathrm{V}$，$\mathrm{L}_{2}$两端电压为$4\mathrm{V}$；
(3) 通过$\mathrm{L}_{1}$的电流为$0.2\mathrm{A}$，通过$\mathrm{L}_{2}$的电流为$0.3\mathrm{A}$。
【知识点】串联电路电压规律、并联电路电流规律、电路连接分析
【点评】本题为电学基础题型，通过开关通断改变电路连接方式，考查学生对串并联电路特点、电表测量对象的判断能力，需熟练掌握电路分析方法和串并联电路的电压、电流规律。
【难度系数】0.6
1. 当$\mathrm{S}_{1}$断开，$\mathrm{S}_{2}$、$\mathrm{S}_{3}$闭合时，判断电路中用电器的连接，确定电压表测量的电压，从而得到电源电压；
2. 当$\mathrm{S}_{1}$、$\mathrm{S}_{3}$断开，$\mathrm{S}_{2}$闭合时，判断两灯串联，明确电压表测量对象，利用串联电路电压规律计算$\mathrm{L}_{1}$的电压；
3. 当$\mathrm{S}_{1}$、$\mathrm{S}_{3}$闭合，$\mathrm{S}_{2}$断开时，判断两灯并联，明确电流表测量对象，利用并联电路电流规律计算$\mathrm{L}_{2}$的电流。
【解析】
(1) 当$\mathrm{S}_{2}$、$\mathrm{S}_{3}$闭合，$\mathrm{S}_{1}$断开时，$\mathrm{L}_{1}$被短路，电路为$\mathrm{L}_{2}$的简单电路，电压表测电源两端的电压，已知电压表示数为$6\mathrm{V}$，因此电源电压$U=6\mathrm{V}$。
(2) 当$\mathrm{S}_{1}$、$\mathrm{S}_{3}$断开，$\mathrm{S}_{2}$闭合时，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$串联，电压表测$\mathrm{L}_{2}$两端的电压，即$U_2=4\mathrm{V}$。根据串联电路电压规律$U=U_1+U_2$，可得$\mathrm{L}_{1}$两端的电压$U_1=U-U_2=6\mathrm{V}-4\mathrm{V}=2\mathrm{V}$。
(3) 当$\mathrm{S}_{1}$、$\mathrm{S}_{3}$闭合，$\mathrm{S}_{2}$断开时，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，电流表$\mathrm{A}$测干路电流，电流表$\mathrm{A}_{1}$测$\mathrm{L}_{1}$支路的电流，即通过$\mathrm{L}_{1}$的电流$I_1=0.2\mathrm{A}$。根据并联电路电流规律$I=I_1+I_2$，可得通过$\mathrm{L}_{2}$的电流$I_2=I-I_1=0.5\mathrm{A}-0.2\mathrm{A}=0.3\mathrm{A}$。
【答案】
(1) 电源电压为$6\mathrm{V}$；
(2) $\mathrm{L}_{1}$两端电压为$2\mathrm{V}$，$\mathrm{L}_{2}$两端电压为$4\mathrm{V}$；
(3) 通过$\mathrm{L}_{1}$的电流为$0.2\mathrm{A}$，通过$\mathrm{L}_{2}$的电流为$0.3\mathrm{A}$。
【知识点】串联电路电压规律、并联电路电流规律、电路连接分析
【点评】本题为电学基础题型，通过开关通断改变电路连接方式，考查学生对串并联电路特点、电表测量对象的判断能力，需熟练掌握电路分析方法和串并联电路的电压、电流规律。
【难度系数】0.6
