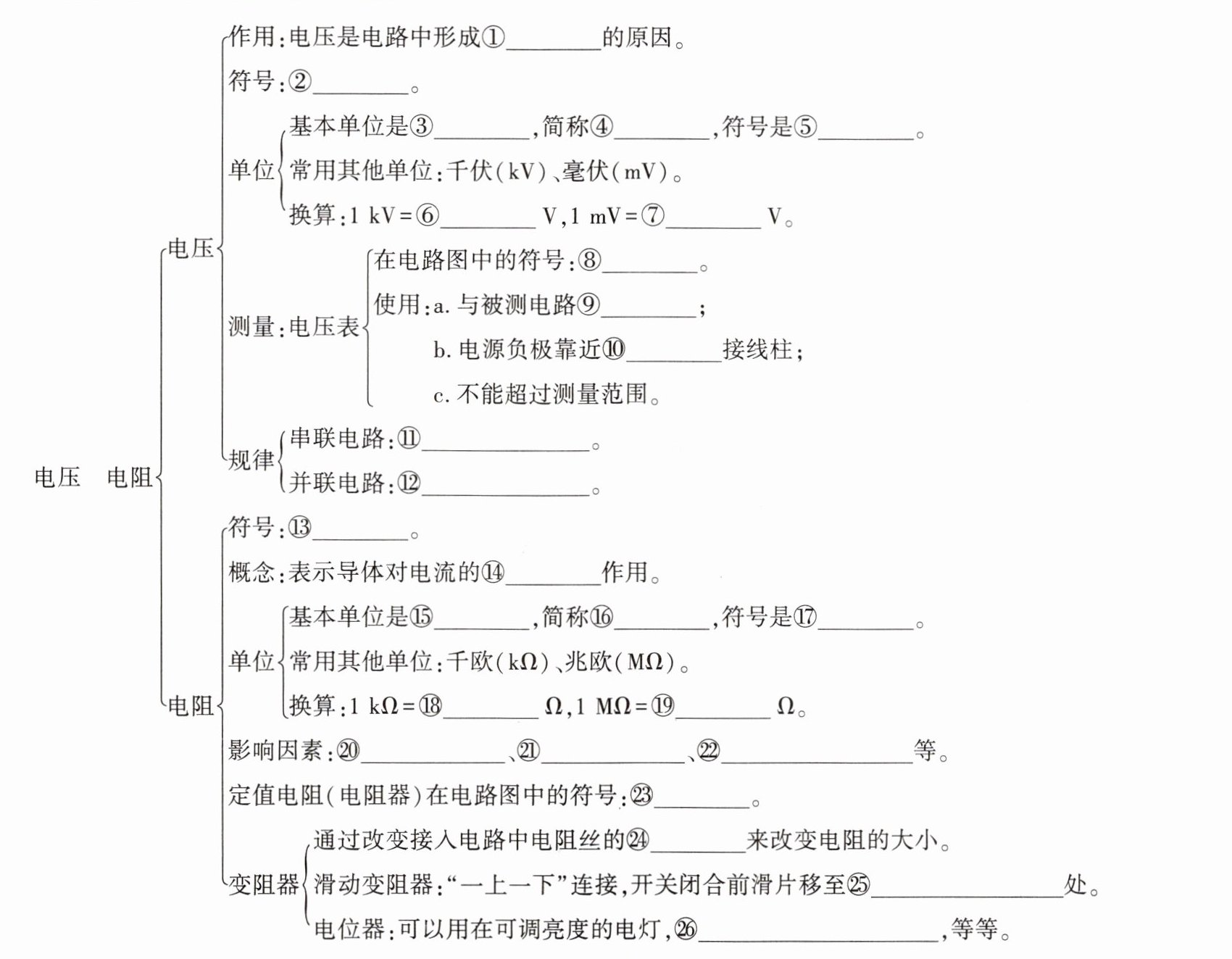

全章学习要点网络
电压 电阻
电压
作用:电压是电路中形成①的原因。
符号:②。
单位
基本单位是③,简称④,符号是⑤。
常用其他单位:千伏(kV)、毫伏(mV)。
换算:1 kV=⑥ V,1 mV=⑦ V。
测量:电压表
在电路图中的符号:⑧。
使用:a. 与被测电路⑨;
b. 电源负极靠近⑩接线柱;
c. 不能超过测量范围。
规律
串联电路:⑪。
并联电路:⑫

电阻
符号:⑬。
概念:表示导体对电流的⑭作用。
单位
基本单位是⑮,简称⑯,符号是⑰。
常用其他单位:千欧(kΩ)、兆欧(MΩ)。
换算:1 kΩ=⑱ Ω,1 MΩ=⑲ Ω。
影响因素:⑳、㉑、㉒等。
定值电阻(电阻器)在电路图中的符号:㉓。
变阻器
通过改变接入电路中电阻丝的㉔来改变电阻的大小。
滑动变阻器:“一上一下”连接,开关闭合前滑片移至㉕处。
电位器:可以用在可调亮度的电灯,㉖,等等。

① 电流
② U
③ 伏特
④ 伏
⑤ V
⑥ 10³
⑦ 10⁻³
⑧ Ⓥ
⑨ 并联
⑩ “-”
⑪ U=U₁+U₂
⑫ U=U₁=U₂
⑬ R
⑭ 阻碍
⑮ 欧姆
⑯ 欧
⑰ Ω
⑱ 10³
⑲ 10⁶
⑳ 材料
㉑ 长度
㉒ 横截面积
㉓ -▭-
㉔ 长度
㉕ 接入电路中电阻最大
㉖ 可调音量的音箱、调音台

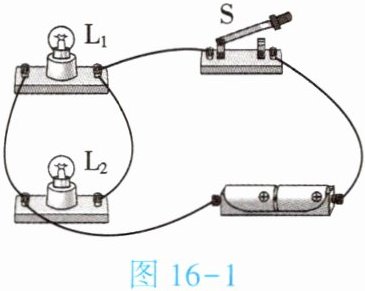

1. (★★)如图16-1所示的电路中，将开关S闭合，灯$L_1$、$L_2$均发光。下列说法正确的是
【 】


A.灯$L_1$、$L_2$串联
B.灯$L_1$、$L_2$两端的电压一定相等
C.通过灯$L_1$的电流与通过灯$L_2$的电流
一定相等
D.通过灯$L_2$的电流与通过电源的电流一定相等

B
