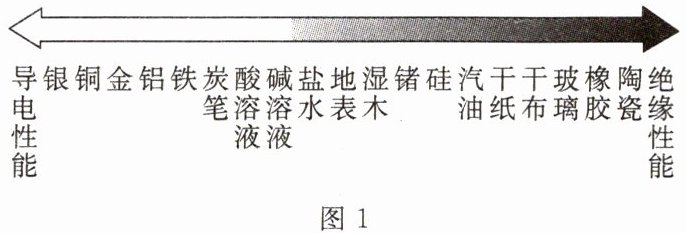

1.图1所示的是不同材料在导电性能上的排序，从左至右，材料的导电性能依次
减弱
（选填“增强”或“减弱”）。图中的银、铜、金、铝属于导体
（选填“导体”“半导体”或“绝缘体”）。第五届中国国际进口博览会上展示了全球首个量产的3 nm芯片，芯片主要利用半导体
（选填“导体”“半导体”或“绝缘体”）材料制作而成。答案
减弱
导体
半导体
导体
半导体
解析
【分析】首先观察图1，箭头左侧标注“导电性能”，右侧标注“绝缘性能”，据此可判断从左至右材料导电性能的变化；再根据常见材料的导电性分类标准，判断银、铜、金、铝的类别；最后结合芯片的材料特性，确定其制作材料。
【解析】由图1可知，箭头左侧为“导电性能”，右侧为“绝缘性能”，因此从左至右，材料的导电性能依次减弱；银、铜、金、铝都具有良好的导电性，属于导体；芯片的核心材料是半导体，因此芯片主要利用半导体材料制作而成。
【答案】减弱；导体；半导体
【知识点】导体与绝缘体；半导体；导电性
【点评】本题考查常见材料的导电性分类，结合图示信息和基础概念即可解答，属于基础题。
【难度系数】0.8
【解析】由图1可知，箭头左侧为“导电性能”，右侧为“绝缘性能”，因此从左至右，材料的导电性能依次减弱；银、铜、金、铝都具有良好的导电性，属于导体；芯片的核心材料是半导体，因此芯片主要利用半导体材料制作而成。
【答案】减弱；导体；半导体
【知识点】导体与绝缘体；半导体；导电性
【点评】本题考查常见材料的导电性分类，结合图示信息和基础概念即可解答，属于基础题。
【难度系数】0.8

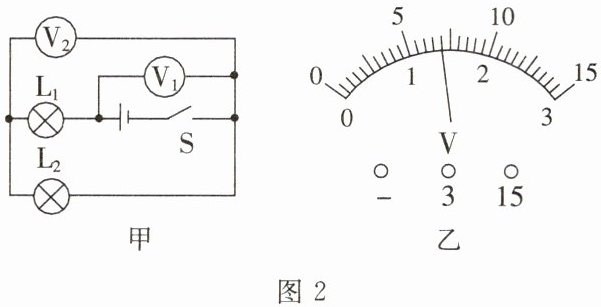

2. 提升题 在图2甲所示的电路中，闭合开关后，两个电压表的指针偏转情况均如图2乙所示，则灯泡$\mathrm{L}_1$两端的电压为
5.6
V，灯泡$\mathrm{L}_2$两端的电压为1.4
V。若此时灯泡$\mathrm{L}_2$发生断路，则电压表$\mathrm{V}_2$
（选填“$\mathrm{V}_1$”或“$\mathrm{V}_2$”）可能会损坏。答案
5.6
1.4
$\mathrm{V}_2$
1.4
$\mathrm{V}_2$
解析
【分析】首先分析电路连接：图甲中L₁与L₂串联，电压表V₁测电源电压，V₂测L₂两端电压。根据串联电路电压规律，电源电压等于各用电器电压之和，因此V₁示数大于V₂示数；两表指针偏转相同，说明量程不同，V₁用0~15V量程，V₂用0~3V量程。再结合电压表读数规则得示数，计算L₁电压，最后分析L₂断路时的电路，判断损坏的电压表。
【解析】
1. 电路分析：由图甲可知，L₁与L₂串联，电压表V₁测量电源电压，电压表V₂测量L₂两端的电压。根据串联电路电压特点：总电压等于各部分电压之和，即$U = U_1 + U_2$，因此V₁的示数大于V₂的示数。
2. 量程判断：两电压表指针偏转角度相同，说明它们选用的量程不同；因V₁示数更大，故V₁选用0~15V量程，V₂选用0~3V量程。
3. 电压读数：图乙中，V₂用0~3V量程，分度值为0.1V，示数$U_2 = 1.4V$；V₁用0~15V量程，分度值为0.5V，示数$U = 7V$。
4. L₁两端电压：根据串联电路电压规律，$U_1 = U - U_2 = 7V - 1.4V = 5.6V$。
5. 断路故障分析：若L₂断路，V₂的两端通过L₁、开关接到电源两端，此时V₂测量电源电压，而V₂原量程为0~3V，电源电压7V超过其量程，因此V₂会损坏。
【答案】5.6；1.4；$\mathrm{V}_2$
【知识点】串联电路电压规律、电压表的使用、电压表读数
【点评】本题考查串联电路电压规律及电压表的使用，核心是通过指针偏转相同判断量程，结合串联电压关系计算，再分析断路故障，需掌握电路分析和量程判断方法，属于中等难度的提升题。
【难度系数】0.4
【解析】
1. 电路分析：由图甲可知，L₁与L₂串联，电压表V₁测量电源电压，电压表V₂测量L₂两端的电压。根据串联电路电压特点：总电压等于各部分电压之和，即$U = U_1 + U_2$，因此V₁的示数大于V₂的示数。
2. 量程判断：两电压表指针偏转角度相同，说明它们选用的量程不同；因V₁示数更大，故V₁选用0~15V量程，V₂选用0~3V量程。
3. 电压读数：图乙中，V₂用0~3V量程，分度值为0.1V，示数$U_2 = 1.4V$；V₁用0~15V量程，分度值为0.5V，示数$U = 7V$。
4. L₁两端电压：根据串联电路电压规律，$U_1 = U - U_2 = 7V - 1.4V = 5.6V$。
5. 断路故障分析：若L₂断路，V₂的两端通过L₁、开关接到电源两端，此时V₂测量电源电压，而V₂原量程为0~3V，电源电压7V超过其量程，因此V₂会损坏。
【答案】5.6；1.4；$\mathrm{V}_2$
【知识点】串联电路电压规律、电压表的使用、电压表读数
【点评】本题考查串联电路电压规律及电压表的使用，核心是通过指针偏转相同判断量程，结合串联电压关系计算，再分析断路故障，需掌握电路分析和量程判断方法，属于中等难度的提升题。
【难度系数】0.4

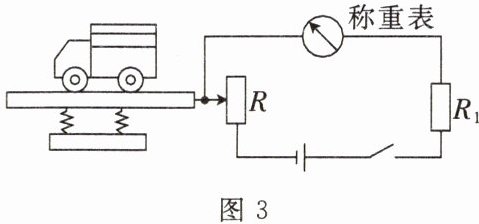

3.图3是小明同学结合所学物理知识设计的一种测重力的装置示意图，R是滑动变阻器，$R_1$是定值电阻。
(1)图中的称重表是由
(2)当被测量的物体所受的重力增加时，滑片将向
(3)定值电阻$R_1$在电路中的作用是
(1)图中的称重表是由
电流
（选填“电压”或“电流”）表改装而成的。(2)当被测量的物体所受的重力增加时，滑片将向
下
（选填“上”或“下”）移动，R接入电路的电阻变小
，称重表的示数将变大
。（后两空均选填“变大”“变小”或“不变”）。(3)定值电阻$R_1$在电路中的作用是
保护电路
。答案
(1)电流
(2)下；变小；变大
(3)保护电路
(2)下；变小；变大
(3)保护电路
解析
【分析】
要解决这道题，需结合电流表的使用规则、滑动变阻器的工作原理、欧姆定律以及电路保护的知识点逐步分析：
1. 判断称重表类型：根据电流表串联、电压表并联的使用规则，观察称重表的连接方式确定其类型；
2. 分析重力变化时滑片移动方向：重力增加会增大压力，使弹簧压缩，带动滑片移动，进而分析滑动变阻器接入电阻的变化；
3. 结合欧姆定律分析电流变化，确定称重表的示数变化；
4. 分析定值电阻的作用：防止滑动变阻器接入电阻过小导致电路电流过大，保护电路元件。
【解析】
(1) 电流表需串联在电路中，电压表需并联在电路中。由图可知，称重表串联在电路里，因此是由电流表改装而成的。
(2) 当物体重力增加时，对杠杆的压力增大，弹簧被压缩，滑片向下移动；滑动变阻器R接入电路的电阻丝长度变短，所以接入电路的电阻变小；电路总电阻为$R+R_1$，电源电压不变，根据欧姆定律$I=\frac{U}{R_{总}}$，总电阻变小则电路电流变大，因此称重表（电流表）的示数变大。
(3) 若滑动变阻器接入电路的电阻为0，电路中仅存定值电阻$R_1$，可避免电路短路时电流过大，因此$R_1$的作用是保护电路。
【答案】
(1)电流
(2)下；变小；变大
(3)保护电路
【知识点】
欧姆定律、滑动变阻器、电路保护
【点评】
本题结合力学压力变化与电学电路分析，考查电流表使用、滑动变阻器原理及欧姆定律的实际应用，属于初中物理基础综合题，注重知识点的结合运用。
【难度系数】
0.7
要解决这道题，需结合电流表的使用规则、滑动变阻器的工作原理、欧姆定律以及电路保护的知识点逐步分析：
1. 判断称重表类型：根据电流表串联、电压表并联的使用规则，观察称重表的连接方式确定其类型；
2. 分析重力变化时滑片移动方向：重力增加会增大压力，使弹簧压缩，带动滑片移动，进而分析滑动变阻器接入电阻的变化；
3. 结合欧姆定律分析电流变化，确定称重表的示数变化；
4. 分析定值电阻的作用：防止滑动变阻器接入电阻过小导致电路电流过大，保护电路元件。
【解析】
(1) 电流表需串联在电路中，电压表需并联在电路中。由图可知，称重表串联在电路里，因此是由电流表改装而成的。
(2) 当物体重力增加时，对杠杆的压力增大，弹簧被压缩，滑片向下移动；滑动变阻器R接入电路的电阻丝长度变短，所以接入电路的电阻变小；电路总电阻为$R+R_1$，电源电压不变，根据欧姆定律$I=\frac{U}{R_{总}}$，总电阻变小则电路电流变大，因此称重表（电流表）的示数变大。
(3) 若滑动变阻器接入电路的电阻为0，电路中仅存定值电阻$R_1$，可避免电路短路时电流过大，因此$R_1$的作用是保护电路。
【答案】
(1)电流
(2)下；变小；变大
(3)保护电路
【知识点】
欧姆定律、滑动变阻器、电路保护
【点评】
本题结合力学压力变化与电学电路分析，考查电流表使用、滑动变阻器原理及欧姆定律的实际应用，属于初中物理基础综合题，注重知识点的结合运用。
【难度系数】
0.7

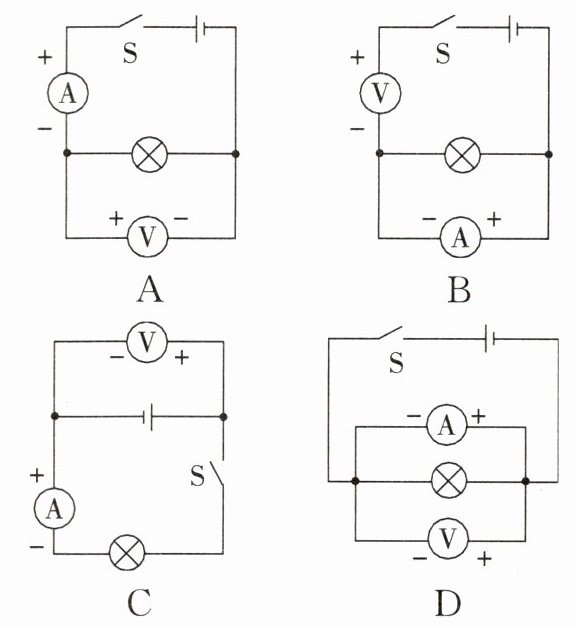

4.以下四个电路图中,电流表和电压表的接法都正确的是(
A
) 答案
A
解析
【分析】要判断电流表和电压表接法是否正确，需牢记电表的使用规则：电流表应串联在电路中，电流从正接线柱流入、负接线柱流出；电压表应并联在被测电路两端，电流同样从正接线柱流入、负接线柱流出。逐一分析各选项：
选项A：电流表串联在电路中，电流从正接线柱流入、负接线柱流出；电压表并联在灯泡两端，电流从正接线柱流入、负接线柱流出，符合所有规则。
选项B：电流表的电流从负接线柱流入、正接线柱流出，正负接线柱接反，不符合电流表使用规则。
选项C：电压表串联在电路中，且正负接线柱接反，不符合规则。
选项D：电流表并联在灯泡两端，会造成电路短路，且电压表正负接线柱接反，错误。
【解析】根据电流表和电压表的使用规则：电流表需串联，电流正进负出；电压表需并联，电流正进负出。
A选项：电流表串联，电流路径正确；电压表并联在灯泡两端，接线柱接法正确，接法均正确。
B选项：电流表正负接线柱接反，错误。
C选项：电压表串联且接线柱接反，错误。
D选项：电流表并联短路用电器，且电压表接线柱接反，错误。
【答案】A
【知识点】电流表使用、电压表使用
【点评】本题考查电流表和电压表的正确接法，需熟练掌握电表的使用规则，逐一排查各选项即可得出正确答案。
【难度系数】0.5
选项A：电流表串联在电路中，电流从正接线柱流入、负接线柱流出；电压表并联在灯泡两端，电流从正接线柱流入、负接线柱流出，符合所有规则。
选项B：电流表的电流从负接线柱流入、正接线柱流出，正负接线柱接反，不符合电流表使用规则。
选项C：电压表串联在电路中，且正负接线柱接反，不符合规则。
选项D：电流表并联在灯泡两端，会造成电路短路，且电压表正负接线柱接反，错误。
【解析】根据电流表和电压表的使用规则：电流表需串联，电流正进负出；电压表需并联，电流正进负出。
A选项：电流表串联，电流路径正确；电压表并联在灯泡两端，接线柱接法正确，接法均正确。
B选项：电流表正负接线柱接反，错误。
C选项：电压表串联且接线柱接反，错误。
D选项：电流表并联短路用电器，且电压表接线柱接反，错误。
【答案】A
【知识点】电流表使用、电压表使用
【点评】本题考查电流表和电压表的正确接法，需熟练掌握电表的使用规则，逐一排查各选项即可得出正确答案。
【难度系数】0.5
5.图4是两个定值电阻$R_1$、$R_2$的内部结构图，$R_1$、$R_2$所用电阻丝（涂有绝缘漆）的粗细均匀，材料相同，分别缠绕在相同的圆柱形绝缘棒上，圈数分别为43圈和33圈，$R_1$的电阻丝比$R_2$的电阻丝细。将$R_1$、$R_2$串联在电路中工作，下列说法正确的是（
A.$R_1$的电阻小于$R_2$的电阻
B.通过$R_1$的电流大于通过$R_2$的电流
C.通过$R_1$的电流小于通过$R_2$的电流
D.若$R_1$突然烧断，$R_2$也会停止工作
D
）A.$R_1$的电阻小于$R_2$的电阻
B.通过$R_1$的电流大于通过$R_2$的电流
C.通过$R_1$的电流小于通过$R_2$的电流
D.若$R_1$突然烧断，$R_2$也会停止工作
答案
D
解析
【分析】
要解决本题，需结合电阻的影响因素、串联电路的电流特点和断路特性逐一分析选项：1. 利用电阻定律判断R₁与R₂的电阻大小；2. 根据串联电路电流规律判断电流关系；3. 依据串联电路的断路特性分析电路工作情况。
【解析】
根据电阻定律$ R=\rho\frac{L}{S} $（$\rho$为电阻率，与材料有关）：
选项A：两电阻丝材料相同，$\rho$相同；R₁圈数更多，电阻丝长度$ L_1＞L_2 $；R₁电阻丝更细，横截面积$ S_1＜S_2 $，因此$ R_1＞R_2 $，A错误。
选项B、C：R₁、R₂串联，串联电路中各处电流相等，故通过R₁和R₂的电流大小相等，B、C错误。
选项D：串联电路电流只有一条路径，若R₁烧断，电路断路，R₂中无电流，也会停止工作，D正确。
【答案】
D
【知识点】
电阻的影响因素、串联电路的特点
【点评】
本题考查电阻的决定因素和串联电路的基本特性，需熟练掌握电阻定律及串联电路的电流、断路规律，属于基础题型，难度适中。
【难度系数】
0.6
要解决本题，需结合电阻的影响因素、串联电路的电流特点和断路特性逐一分析选项：1. 利用电阻定律判断R₁与R₂的电阻大小；2. 根据串联电路电流规律判断电流关系；3. 依据串联电路的断路特性分析电路工作情况。
【解析】
根据电阻定律$ R=\rho\frac{L}{S} $（$\rho$为电阻率，与材料有关）：
选项A：两电阻丝材料相同，$\rho$相同；R₁圈数更多，电阻丝长度$ L_1＞L_2 $；R₁电阻丝更细，横截面积$ S_1＜S_2 $，因此$ R_1＞R_2 $，A错误。
选项B、C：R₁、R₂串联，串联电路中各处电流相等，故通过R₁和R₂的电流大小相等，B、C错误。
选项D：串联电路电流只有一条路径，若R₁烧断，电路断路，R₂中无电流，也会停止工作，D正确。
【答案】
D
【知识点】
电阻的影响因素、串联电路的特点
【点评】
本题考查电阻的决定因素和串联电路的基本特性，需熟练掌握电阻定律及串联电路的电流、断路规律，属于基础题型，难度适中。
【难度系数】
0.6
