6. 提升题 在图5所示的电路中，a、b、c为电流表或电压表。闭合开关后，关于电路的连接方式，下列判断正确的是（
A.若a、b为电流表，c为电压表，则小灯泡和滑动变阻器串联接入电路
B.若a、c为电流表，b为电压表，则小灯泡和滑动变阻器并联接入电路
C.若a、b为电压表，c为电流表，则小灯泡和滑动变阻器串联接入电路
D.若a、c为电压表，b为电流表，则小灯泡和滑动变阻器并联接入电路
B
）A.若a、b为电流表，c为电压表，则小灯泡和滑动变阻器串联接入电路
B.若a、c为电流表，b为电压表，则小灯泡和滑动变阻器并联接入电路
C.若a、b为电压表，c为电流表，则小灯泡和滑动变阻器串联接入电路
D.若a、c为电压表，b为电流表，则小灯泡和滑动变阻器并联接入电路
答案
B
解析
【分析】
要解决这道题，需明确电流表串联在电路中相当于导线，电压表并联在电路中相当于开路，这是判断电路连接的核心依据。解题思路为：逐个分析每个选项中a、b、c的电表类型，根据电表特性判断电流路径，进而确定小灯泡和滑动变阻器的连接方式，再与选项描述对比选出正确答案。
【解析】
电流表相当于导线，需串联使用；电压表相当于开路，需并联使用，对各选项逐一分析：
1. 选项A：若a、b为电流表，c为电压表。c是电压表（开路），导致小灯泡和滑动变阻器所在支路的电流无法导通，电路断路，不存在串联情况，A错误。
2. 选项B：若a、c为电流表，b为电压表。a是电流表（导线），c是电流表（导线），b是电压表（开路）。电流从电源正极流出，经a后分为两条支路：一条经滑动变阻器、c回到电源负极；另一条经小灯泡、c回到电源负极。因此小灯泡和滑动变阻器并联接入电路，B正确。
3. 选项C：若a、b为电压表，c为电流表。a是电压表（开路），干路断开，整个电路断路，无法形成串联电路，C错误。
4. 选项D：若a、c为电压表，b为电流表。a是电压表（开路），干路断开，电路断路，无法形成并联电路，D错误。
【答案】
B
【知识点】
电流表与电压表使用、串并联电路判断
【点评】
本题是电路分析的提升题，核心考查电流表、电压表的特性及串并联电路的判断，需要学生通过电流路径分析用电器的连接方式，是对基础电路知识的综合应用，能锻炼逻辑分析能力。
【难度系数】
0.5
要解决这道题，需明确电流表串联在电路中相当于导线，电压表并联在电路中相当于开路，这是判断电路连接的核心依据。解题思路为：逐个分析每个选项中a、b、c的电表类型，根据电表特性判断电流路径，进而确定小灯泡和滑动变阻器的连接方式，再与选项描述对比选出正确答案。
【解析】
电流表相当于导线，需串联使用；电压表相当于开路，需并联使用，对各选项逐一分析：
1. 选项A：若a、b为电流表，c为电压表。c是电压表（开路），导致小灯泡和滑动变阻器所在支路的电流无法导通，电路断路，不存在串联情况，A错误。
2. 选项B：若a、c为电流表，b为电压表。a是电流表（导线），c是电流表（导线），b是电压表（开路）。电流从电源正极流出，经a后分为两条支路：一条经滑动变阻器、c回到电源负极；另一条经小灯泡、c回到电源负极。因此小灯泡和滑动变阻器并联接入电路，B正确。
3. 选项C：若a、b为电压表，c为电流表。a是电压表（开路），干路断开，整个电路断路，无法形成串联电路，C错误。
4. 选项D：若a、c为电压表，b为电流表。a是电压表（开路），干路断开，电路断路，无法形成并联电路，D错误。
【答案】
B
【知识点】
电流表与电压表使用、串并联电路判断
【点评】
本题是电路分析的提升题，核心考查电流表、电压表的特性及串并联电路的判断，需要学生通过电流路径分析用电器的连接方式，是对基础电路知识的综合应用，能锻炼逻辑分析能力。
【难度系数】
0.5

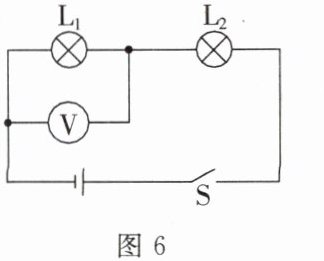

7.(多选)如图6所示,电源电压保持不变,闭合开关后发现电压表无示数,假设电路中只有一个元件发生故障,则故障可能是(
A.灯泡$\mathrm{L}_1$被短路
B.灯泡$\mathrm{L}_1$断路
C.灯泡$\mathrm{L}_2$被短路
D.灯泡$\mathrm{L}_2$断路
AD
)A.灯泡$\mathrm{L}_1$被短路
B.灯泡$\mathrm{L}_1$断路
C.灯泡$\mathrm{L}_2$被短路
D.灯泡$\mathrm{L}_2$断路
答案
AD
解析
【分析】首先明确电路结构：灯泡$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表并联在$\mathrm{L}_1$两端，测量$\mathrm{L}_1$两端的电压。故障为仅一个元件故障，电压表无示数，需根据电压表的工作原理，逐一分析各选项故障对电压表示数的影响：若电压表无示数，说明电压表两端无法形成有效电压差（或被短路），据此判断故障类型。
【解析】
1. 分析选项A：若$\mathrm{L}_1$被短路，此时$\mathrm{L}_1$相当于导线，其两端电压为0，因此并联在$\mathrm{L}_1$两端的电压表的示数为0，即电压表无示数，符合条件，A正确。
2. 分析选项B：若$\mathrm{L}_1$断路，电压表的左端接电源正极，右端通过$\mathrm{L}_2$、开关$\mathrm{S}$接电源负极，电压表串联在电路中，相当于测电源电压，此时电压表有示数，不符合条件，B错误。
3. 分析选项C：若$\mathrm{L}_2$被短路，电路为$\mathrm{L}_1$的简单电路，电压表并联在$\mathrm{L}_1$两端（即电源两端），测电源电压，电压表有示数，不符合条件，C错误。
4. 分析选项D：若$\mathrm{L}_2$断路，整个电路断开，电压表的右端无法通过$\mathrm{L}_2$接到电源负极，电压表两端没有电压差，因此电压表无示数，符合条件，D正确。
综上，故障可能是$\mathrm{A}$、$\mathrm{D}$。
【答案】AD
【知识点】串联电路故障分析；电压表的使用
【点评】本题是串联电路故障判断的典型题型，需明确电压表的测量对象，掌握短路、断路时的电路特点，通过分析每个选项的电路变化，判断电压表示数是否符合题意，考查对电路故障的分析能力。
【难度系数】0.5
【解析】
1. 分析选项A：若$\mathrm{L}_1$被短路，此时$\mathrm{L}_1$相当于导线，其两端电压为0，因此并联在$\mathrm{L}_1$两端的电压表的示数为0，即电压表无示数，符合条件，A正确。
2. 分析选项B：若$\mathrm{L}_1$断路，电压表的左端接电源正极，右端通过$\mathrm{L}_2$、开关$\mathrm{S}$接电源负极，电压表串联在电路中，相当于测电源电压，此时电压表有示数，不符合条件，B错误。
3. 分析选项C：若$\mathrm{L}_2$被短路，电路为$\mathrm{L}_1$的简单电路，电压表并联在$\mathrm{L}_1$两端（即电源两端），测电源电压，电压表有示数，不符合条件，C错误。
4. 分析选项D：若$\mathrm{L}_2$断路，整个电路断开，电压表的右端无法通过$\mathrm{L}_2$接到电源负极，电压表两端没有电压差，因此电压表无示数，符合条件，D正确。
综上，故障可能是$\mathrm{A}$、$\mathrm{D}$。
【答案】AD
【知识点】串联电路故障分析；电压表的使用
【点评】本题是串联电路故障判断的典型题型，需明确电压表的测量对象，掌握短路、断路时的电路特点，通过分析每个选项的电路变化，判断电压表示数是否符合题意，考查对电路故障的分析能力。
【难度系数】0.5

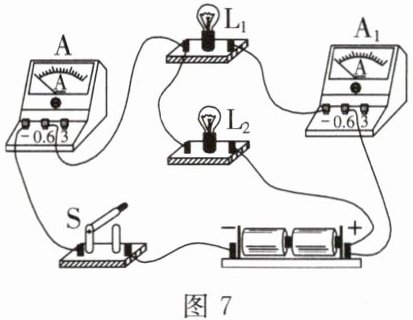

8.在图7所示的电路中，电源电压恒为6 V，闭合开关S后，电流表A₁的示数为0.2 A，电流表A的示数为0.5 A。
(1)灯L₁、L₂两端的电压分别是多少？
(2)通过灯L₂的电流是多少？
(3)若仅将灯L₁取下，电流表A₁和A的示数分别变为多少？
(1)灯L₁、L₂两端的电压分别是多少？
(2)通过灯L₂的电流是多少？
(3)若仅将灯L₁取下，电流表A₁和A的示数分别变为多少？
答案
(1)由实物电路可知，灯泡$\mathrm{L}_1$和$\mathrm{L}_2$并联，电流表$\mathrm{A}_1$测量的是通过$\mathrm{L}_1$的电流，电流表$\mathrm{A}$测量干路中的电流。在并联电路中，各支路两端的电压相等，且等于电源电压，因此$U_1=U_2=U=6\ \mathrm{V}$。
(2)在并联电路中，干路电流等于各支路电流之和，则$I_2=I-I_1=0.5\ \mathrm{A}-0.2\ \mathrm{A}=0.3\ \mathrm{A}$。
(3)若仅将$\mathrm{L}_1$取下，则$\mathrm{L}_1$所在的支路断开，电路中只有$\mathrm{L}_2$工作。因为$\mathrm{L}_1$支路断开，所以没有电流通过电流表$\mathrm{A}_1$，故$\mathrm{A}_1$的示数为0。因为并联电路各支路独立工作，互不影响，所以取下$\mathrm{L}_1$后，通过$\mathrm{L}_2$的电流不变，仍为$I_2=0.3\ \mathrm{A}$。此时，电流表$\mathrm{A}$测量的是通过$\mathrm{L}_2$的电流，所以$\mathrm{A}$的示数为$0.3\ \mathrm{A}$。
(2)在并联电路中，干路电流等于各支路电流之和，则$I_2=I-I_1=0.5\ \mathrm{A}-0.2\ \mathrm{A}=0.3\ \mathrm{A}$。
(3)若仅将$\mathrm{L}_1$取下，则$\mathrm{L}_1$所在的支路断开，电路中只有$\mathrm{L}_2$工作。因为$\mathrm{L}_1$支路断开，所以没有电流通过电流表$\mathrm{A}_1$，故$\mathrm{A}_1$的示数为0。因为并联电路各支路独立工作，互不影响，所以取下$\mathrm{L}_1$后，通过$\mathrm{L}_2$的电流不变，仍为$I_2=0.3\ \mathrm{A}$。此时，电流表$\mathrm{A}$测量的是通过$\mathrm{L}_2$的电流，所以$\mathrm{A}$的示数为$0.3\ \mathrm{A}$。
解析
【分析】
首先观察实物电路，判断灯L₁与L₂为并联连接：电流表A₁与L₁串联，测量通过L₁的电流；电流表A在干路，测量电路的总电流。结合并联电路的电压、电流规律，依次分析三个问题：
1. 并联电路中各支路电压相等，等于电源电压，由此可得两灯的电压；
2. 并联电路干路电流等于各支路电流之和，据此计算通过L₂的电流；
3. 取下L₁后，L₁所在支路断开，A₁所在支路无电流，示数为0；并联电路各支路独立工作，L₂的电流不变，此时A测量L₂的电流，示数等于I₂。
【解析】
(1) 由实物电路可知，灯L₁与L₂并联，电源电压为6 V。根据并联电路的电压规律：各支路两端电压相等，且等于电源电压，因此灯L₁两端电压U₁=6 V，灯L₂两端电压U₂=6 V。
(2) 电流表A测干路电流，示数I=0.5 A；电流表A₁测L₁的电流，示数I₁=0.2 A。根据并联电路的电流规律：干路电流等于各支路电流之和，因此通过L₂的电流I₂=I - I₁=0.5 A - 0.2 A=0.3 A。
(3) 仅取下L₁时，L₁所在支路断开，电流表A₁所在支路无电流，故A₁的示数为0；由于并联电路各支路独立工作、互不影响，L₂的电流不变，仍为0.3 A，此时电流表A测量通过L₂的电流，因此A的示数为0.3 A。
【答案】
(1) L₁两端电压为6 V，L₂两端电压为6 V；
(2) 通过L₂的电流为0.3 A；
(3) 电流表A₁示数为0，电流表A示数为0.3 A。
【知识点】
并联电路电压规律、并联电路电流规律、电流表的使用
【点评】
本题考查并联电路的电压、电流规律的应用，属于基础题，关键是先正确判断电路的连接方式和电流表的测量对象，再结合规律解题，难度较低。
【难度系数】
0.7
首先观察实物电路，判断灯L₁与L₂为并联连接：电流表A₁与L₁串联，测量通过L₁的电流；电流表A在干路，测量电路的总电流。结合并联电路的电压、电流规律，依次分析三个问题：
1. 并联电路中各支路电压相等，等于电源电压，由此可得两灯的电压；
2. 并联电路干路电流等于各支路电流之和，据此计算通过L₂的电流；
3. 取下L₁后，L₁所在支路断开，A₁所在支路无电流，示数为0；并联电路各支路独立工作，L₂的电流不变，此时A测量L₂的电流，示数等于I₂。
【解析】
(1) 由实物电路可知，灯L₁与L₂并联，电源电压为6 V。根据并联电路的电压规律：各支路两端电压相等，且等于电源电压，因此灯L₁两端电压U₁=6 V，灯L₂两端电压U₂=6 V。
(2) 电流表A测干路电流，示数I=0.5 A；电流表A₁测L₁的电流，示数I₁=0.2 A。根据并联电路的电流规律：干路电流等于各支路电流之和，因此通过L₂的电流I₂=I - I₁=0.5 A - 0.2 A=0.3 A。
(3) 仅取下L₁时，L₁所在支路断开，电流表A₁所在支路无电流，故A₁的示数为0；由于并联电路各支路独立工作、互不影响，L₂的电流不变，仍为0.3 A，此时电流表A测量通过L₂的电流，因此A的示数为0.3 A。
【答案】
(1) L₁两端电压为6 V，L₂两端电压为6 V；
(2) 通过L₂的电流为0.3 A；
(3) 电流表A₁示数为0，电流表A示数为0.3 A。
【知识点】
并联电路电压规律、并联电路电流规律、电流表的使用
【点评】
本题考查并联电路的电压、电流规律的应用，属于基础题，关键是先正确判断电路的连接方式和电流表的测量对象，再结合规律解题，难度较低。
【难度系数】
0.7
