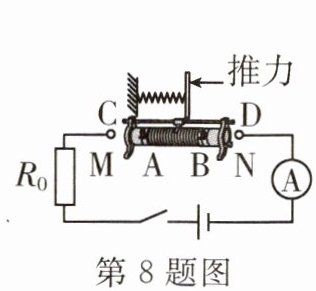

8. 测量推力大小的部分电路如图所示，要求推力越大，电流表示数越大，则电路中M、N两接线柱应分别接滑动变阻器的
A、D
（填“A、B”“C、D”“A、D”或“B、C”）两个接线柱。答案
8. A、D
解析
【分析】
要解决这个问题，需结合滑动变阻器的工作原理和欧姆定律分析：题目要求推力越大，电流表示数越大，根据欧姆定律$I=\frac{U}{R}$，电源电压不变时，电流变大意味着电路总电阻变小，因此滑动变阻器接入电路的电阻需随推力增大而减小。推力增大时滑片向左移动，需让滑动变阻器接入的电阻丝长度随滑片左移而变短，滑动变阻器应遵循“一上一下”的接线原则选择接线柱。
【解析】
滑动变阻器通过改变接入电路的电阻丝长度改变电阻：
1. 若接A、B：接入全部电阻丝，滑片移动时电阻不变，电流不变，不符合要求；
2. 若接C、D：接入金属杆，电阻为0，滑片移动不改变电阻，电流不变，不符合要求；
3. 若接A、D：接入的电阻丝是A到滑片的部分，滑片左移时，A到滑片的电阻丝长度变短，电阻变小，总电阻变小，电源电压不变，电流$I=\frac{U}{R_{总}}$变大，符合要求；
4. 若接B、C：接入的电阻丝是B到滑片的部分，滑片左移时，B到滑片的长度变长，电阻变大，电流变小，不符合要求。
【答案】
A、D
【知识点】
滑动变阻器的使用、欧姆定律
【点评】
本题结合实际应用考查滑动变阻器接线规则与欧姆定律的结合应用，核心是明确滑片移动方向与接入电阻的变化关系，属于基础题型，需掌握滑动变阻器“一上一下”的接线原则。
【难度系数】
0.5
要解决这个问题，需结合滑动变阻器的工作原理和欧姆定律分析：题目要求推力越大，电流表示数越大，根据欧姆定律$I=\frac{U}{R}$，电源电压不变时，电流变大意味着电路总电阻变小，因此滑动变阻器接入电路的电阻需随推力增大而减小。推力增大时滑片向左移动，需让滑动变阻器接入的电阻丝长度随滑片左移而变短，滑动变阻器应遵循“一上一下”的接线原则选择接线柱。
【解析】
滑动变阻器通过改变接入电路的电阻丝长度改变电阻：
1. 若接A、B：接入全部电阻丝，滑片移动时电阻不变，电流不变，不符合要求；
2. 若接C、D：接入金属杆，电阻为0，滑片移动不改变电阻，电流不变，不符合要求；
3. 若接A、D：接入的电阻丝是A到滑片的部分，滑片左移时，A到滑片的电阻丝长度变短，电阻变小，总电阻变小，电源电压不变，电流$I=\frac{U}{R_{总}}$变大，符合要求；
4. 若接B、C：接入的电阻丝是B到滑片的部分，滑片左移时，B到滑片的长度变长，电阻变大，电流变小，不符合要求。
【答案】
A、D
【知识点】
滑动变阻器的使用、欧姆定律
【点评】
本题结合实际应用考查滑动变阻器接线规则与欧姆定律的结合应用，核心是明确滑片移动方向与接入电阻的变化关系，属于基础题型，需掌握滑动变阻器“一上一下”的接线原则。
【难度系数】
0.5

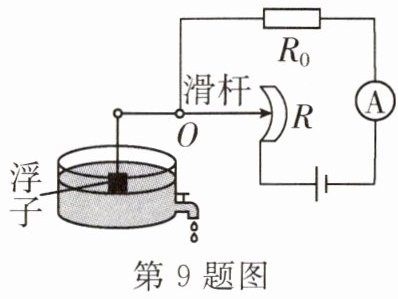

9. 一种自动测定油箱内油面高度的装置如图所示。定值电阻的电阻为$R_0$，滑动变阻器的最大电阻为$R$，滑动变阻器的电阻片跟滑杆相连，滑杆可以绕固定点$O$转动，另一端固定一个浮子。油箱中的油量减少时油面下降，浮子随液面下降，带动滑杆移动。滑动变阻器和定值电阻在电路中是
串
联的，油位越高，通过滑动变阻器的电流越大
。答案
9. 串
大
大
解析
【分析】
要解决这道题，需分两步思考：第一步判断电路中滑动变阻器和定值电阻的连接方式，通过观察电流的路径即可确定；第二步分析油位变化对滑动变阻器接入电阻的影响，再结合欧姆定律判断电流变化，串联电路电流处处相等，因此通过滑动变阻器的电流等于电路总电流。
【解析】
1. 判断电路连接：电流从电源正极流出，依次经过滑动变阻器R、电流表、定值电阻R0，最终回到电源负极，因此滑动变阻器和定值电阻是串联的。
2. 分析油位与电流的关系：油位越高，浮子随液面上升，带动滑杆绕O点转动，使滑动变阻器接入电路的电阻减小。电路总电阻$R_{总}=R+R_0$，电源电压U不变，根据欧姆定律$I=\frac{U}{R_{总}}$，总电阻减小时，电路中的电流I增大。由于串联电路各处电流相等，所以通过滑动变阻器的电流越大。
【答案】
串；大
【知识点】
串联电路；欧姆定律
【点评】
本题结合自动测定油箱油面的实际装置，考察串联电路的判断和欧姆定律的应用，需要学生将实际装置的变化与电路的电阻、电流变化结合分析，属于基础应用类题目。
【难度系数】
0.7
要解决这道题，需分两步思考：第一步判断电路中滑动变阻器和定值电阻的连接方式，通过观察电流的路径即可确定；第二步分析油位变化对滑动变阻器接入电阻的影响，再结合欧姆定律判断电流变化，串联电路电流处处相等，因此通过滑动变阻器的电流等于电路总电流。
【解析】
1. 判断电路连接：电流从电源正极流出，依次经过滑动变阻器R、电流表、定值电阻R0，最终回到电源负极，因此滑动变阻器和定值电阻是串联的。
2. 分析油位与电流的关系：油位越高，浮子随液面上升，带动滑杆绕O点转动，使滑动变阻器接入电路的电阻减小。电路总电阻$R_{总}=R+R_0$，电源电压U不变，根据欧姆定律$I=\frac{U}{R_{总}}$，总电阻减小时，电路中的电流I增大。由于串联电路各处电流相等，所以通过滑动变阻器的电流越大。
【答案】
串；大
【知识点】
串联电路；欧姆定律
【点评】
本题结合自动测定油箱油面的实际装置，考察串联电路的判断和欧姆定律的应用，需要学生将实际装置的变化与电路的电阻、电流变化结合分析，属于基础应用类题目。
【难度系数】
0.7

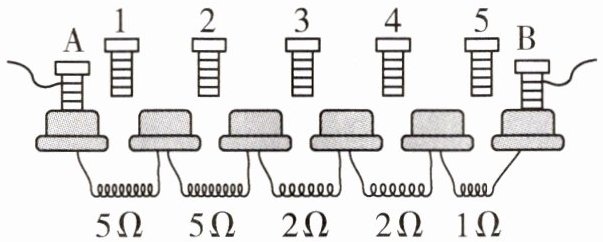

10. 插入式电阻箱的结构示意图如图所示。若插入铜塞1、2、3、4，则此时接入电路的电阻为
1
Ω；若插入铜塞2、5，则此时接入电路的电阻为9
Ω；若要使电阻箱接入电路的电阻为11 Ω，应该插入铜塞3、4
。答案
10. 1
9
3、4
9
3、4
解析
【分析】
插入式电阻箱的工作原理是：插入铜塞时，该铜塞下方对应的电阻丝被短路，不接入电路；拔出铜塞时，对应的电阻丝接入电路，总接入电阻为拔出铜塞对应电阻的和。解题时需先明确每个铜塞对应的电阻阻值，再根据插入的铜塞判断接入的电阻，最后计算总和或组合出目标电阻。
【解析】
1. 插入铜塞1、2、3、4时，铜塞1、2、3、4对应的电阻丝被短路，不接入电路；仅铜塞5对应的电阻丝（1Ω）接入电路，因此接入电阻为1Ω。
2. 插入铜塞2、5时，铜塞2、5对应的电阻丝被短路，不接入电路；拔出的铜塞1、3、4对应的电阻分别为5Ω、2Ω、2Ω，总接入电阻为5Ω+2Ω+2Ω=9Ω。
3. 要使接入电阻为11Ω，需组合电阻：5Ω+5Ω+1Ω=11Ω，对应需拔出铜塞1、2、5，因此应插入的铜塞为3、4（插入的铜塞对应电阻被短路，不接入）。
【答案】
1；9；3、4
【知识点】
电阻箱的使用、电阻的串联
【点评】
本题考查插入式电阻箱的工作原理，核心是理解“插入铜塞对应电阻短路，拔出对应电阻接入”的规则，只需准确对应各铜塞的阻值，通过简单的电阻串联计算即可解决，属于基础应用类题目。
【难度系数】
0.3
插入式电阻箱的工作原理是：插入铜塞时，该铜塞下方对应的电阻丝被短路，不接入电路；拔出铜塞时，对应的电阻丝接入电路，总接入电阻为拔出铜塞对应电阻的和。解题时需先明确每个铜塞对应的电阻阻值，再根据插入的铜塞判断接入的电阻，最后计算总和或组合出目标电阻。
【解析】
1. 插入铜塞1、2、3、4时，铜塞1、2、3、4对应的电阻丝被短路，不接入电路；仅铜塞5对应的电阻丝（1Ω）接入电路，因此接入电阻为1Ω。
2. 插入铜塞2、5时，铜塞2、5对应的电阻丝被短路，不接入电路；拔出的铜塞1、3、4对应的电阻分别为5Ω、2Ω、2Ω，总接入电阻为5Ω+2Ω+2Ω=9Ω。
3. 要使接入电阻为11Ω，需组合电阻：5Ω+5Ω+1Ω=11Ω，对应需拔出铜塞1、2、5，因此应插入的铜塞为3、4（插入的铜塞对应电阻被短路，不接入）。
【答案】
1；9；3、4
【知识点】
电阻箱的使用、电阻的串联
【点评】
本题考查插入式电阻箱的工作原理，核心是理解“插入铜塞对应电阻短路，拔出对应电阻接入”的规则，只需准确对应各铜塞的阻值，通过简单的电阻串联计算即可解决，属于基础应用类题目。
【难度系数】
0.3

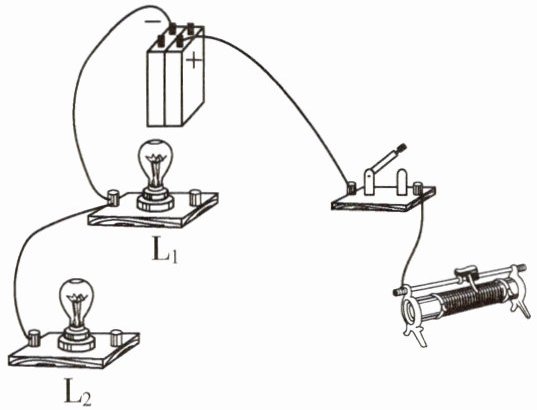

11. 如图所示，当开关闭合、滑动变阻器的滑片向右移动时，灯$\mathrm{L}_2$变暗，灯$\mathrm{L}_1$的亮度不变。请用笔画线表示导线，画出图中两条没连接的导线(导线不能交叉)。
答案
11.
解析
【分析】要解决此题，需根据灯泡亮度变化判断电路连接方式：L₁亮度不变，说明其两端电压恒定，应直接并联在电源两端；L₂变暗，说明其电流减小，需与滑动变阻器串联，且滑动变阻器接入电阻随滑片右移增大，因此要将滑动变阻器与L₂串联，同时保证L₁单独并联在电源两端，据此确定需连接的导线，使电路符合要求。
【解析】1. 分析电路结构：L₁亮度不变，说明L₁不受滑动变阻器影响，故L₁应并联在电源两端；L₂变暗，说明L₂支路电流变小，因此L₂与滑动变阻器串联，滑动变阻器采用“一上一下”接线，滑片右移时接入电阻变大，故滑动变阻器接左下和右上接线柱。2. 连接导线：将L₁的右侧接线柱与开关的右侧接线柱相连，再将L₂的右侧接线柱与滑动变阻器的左下接线柱相连，这样L₁直接并联在电源两端，L₂与滑动变阻器串联后并联在电源两端，满足开关闭合、滑片右移时L₂变暗、L₁亮度不变的要求。
【答案】
【知识点】并联电路、滑动变阻器的使用
【点评】本题考查电路的连接，需结合灯泡亮度变化分析电路结构，掌握并联电路特点和滑动变阻器的工作原理是解题关键，属于基础电路题。
【难度系数】0.5
【解析】1. 分析电路结构：L₁亮度不变，说明L₁不受滑动变阻器影响，故L₁应并联在电源两端；L₂变暗，说明L₂支路电流变小，因此L₂与滑动变阻器串联，滑动变阻器采用“一上一下”接线，滑片右移时接入电阻变大，故滑动变阻器接左下和右上接线柱。2. 连接导线：将L₁的右侧接线柱与开关的右侧接线柱相连，再将L₂的右侧接线柱与滑动变阻器的左下接线柱相连，这样L₁直接并联在电源两端，L₂与滑动变阻器串联后并联在电源两端，满足开关闭合、滑片右移时L₂变暗、L₁亮度不变的要求。
【答案】
【知识点】并联电路、滑动变阻器的使用
【点评】本题考查电路的连接，需结合灯泡亮度变化分析电路结构，掌握并联电路特点和滑动变阻器的工作原理是解题关键，属于基础电路题。
【难度系数】0.5
