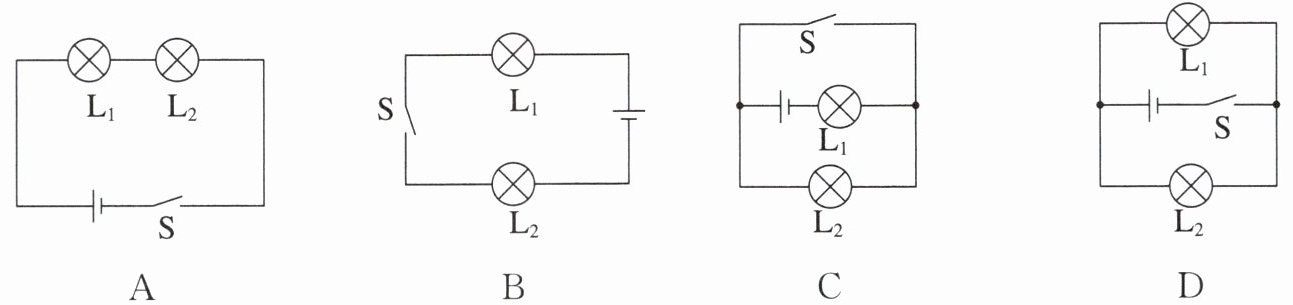

1. 下列电路图中，开关闭合后，两个小灯泡并联的是(
D
)。答案
D
解析
【分析】要判断开关闭合后两个小灯泡是否为并联，需依据并联电路的核心特征：电流存在两条或多条独立路径，各用电器两端分别连接在电路的两个公共节点之间。逐一分析各选项的电流路径即可得出结论。
【解析】根据并联电路的定义，对各选项逐一分析：
1. 选项A：开关闭合后，电流从电源正极出发，依次经过L₁、L₂、开关S回到负极，只有一条电流路径，属于串联电路，不符合要求；
2. 选项B：开关闭合后，电流从电源正极出发，依次经过L₁、开关S、L₂回到负极，只有一条电流路径，属于串联电路，不符合要求；
3. 选项C：开关闭合后，电流会经开关直接从电源正极回到负极，造成电源短路，且L₂被短路，不存在两条独立支路，不符合并联要求；
4. 选项D：开关闭合后，电流从电源正极流出后分为两条支路，一条经过L₁，另一条经过L₂，两条支路的电流汇合后经开关S回到电源负极，存在两条独立电流路径，属于并联电路，符合要求。
【答案】D
【知识点】并联电路、电路连接方式
【点评】本题考查并联电路的判断，核心是区分串并联电路的电流路径差异，属于电路基础题型，难度较低。
【难度系数】0.5
【解析】根据并联电路的定义，对各选项逐一分析：
1. 选项A：开关闭合后，电流从电源正极出发，依次经过L₁、L₂、开关S回到负极，只有一条电流路径，属于串联电路，不符合要求；
2. 选项B：开关闭合后，电流从电源正极出发，依次经过L₁、开关S、L₂回到负极，只有一条电流路径，属于串联电路，不符合要求；
3. 选项C：开关闭合后，电流会经开关直接从电源正极回到负极，造成电源短路，且L₂被短路，不存在两条独立支路，不符合并联要求；
4. 选项D：开关闭合后，电流从电源正极流出后分为两条支路，一条经过L₁，另一条经过L₂，两条支路的电流汇合后经开关S回到电源负极，存在两条独立电流路径，属于并联电路，符合要求。
【答案】D
【知识点】并联电路、电路连接方式
【点评】本题考查并联电路的判断，核心是区分串并联电路的电流路径差异，属于电路基础题型，难度较低。
【难度系数】0.5

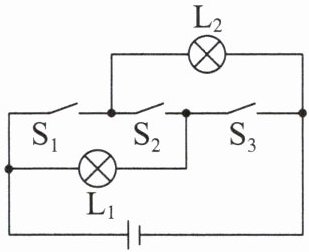

2. (2024·四川自贡中考)在如图所示的电路图中,闭合开关$S_1$、$S_3$,断开开关$S_2$,则小灯泡$L_1$、$L_2$是
并
(选填“串”或“并”)联的;若同时闭合开关$S_1$、$S_2$、$S_3$,则会造成电路短路
。答案
并 短路
解析
【分析】
要判断电路的连接方式和电路故障，需先明确不同开关通断时的电流路径：当闭合$S_1$、$S_3$，断开$S_2$时，分析电流的分支情况，确定用电器的连接形式；当三个开关都闭合时，判断电流是否不经过用电器直接连通电源两极，确定电路状态。
【解析】
1. 当闭合开关$S_1$、$S_3$，断开开关$S_2$时：电流从电源正极流出，经$S_3$后分为两条独立路径：一条路径经过小灯泡$L_1$，再经$S_1$回到电源负极；另一条路径经过小灯泡$L_2$，再经$S_1$回到电源负极。电流有两条独立的通路，因此$L_1$、$L_2$是并联的。
2. 当同时闭合开关$S_1$、$S_2$、$S_3$时：电流从电源正极流出，经$S_3$、$S_2$、$S_1$直接回到电源负极，没有经过任何用电器，会造成电源短路。
【答案】
并；短路
【知识点】
电路连接方式；短路
【点评】
本题考查串并联电路的判断和短路的识别，核心是理清不同开关状态下的电流路径，属于电路基础题型，需掌握串并联电路的特点和短路的概念。
【难度系数】
0.3
要判断电路的连接方式和电路故障，需先明确不同开关通断时的电流路径：当闭合$S_1$、$S_3$，断开$S_2$时，分析电流的分支情况，确定用电器的连接形式；当三个开关都闭合时，判断电流是否不经过用电器直接连通电源两极，确定电路状态。
【解析】
1. 当闭合开关$S_1$、$S_3$，断开开关$S_2$时：电流从电源正极流出，经$S_3$后分为两条独立路径：一条路径经过小灯泡$L_1$，再经$S_1$回到电源负极；另一条路径经过小灯泡$L_2$，再经$S_1$回到电源负极。电流有两条独立的通路，因此$L_1$、$L_2$是并联的。
2. 当同时闭合开关$S_1$、$S_2$、$S_3$时：电流从电源正极流出，经$S_3$、$S_2$、$S_1$直接回到电源负极，没有经过任何用电器，会造成电源短路。
【答案】
并；短路
【知识点】
电路连接方式；短路
【点评】
本题考查串并联电路的判断和短路的识别，核心是理清不同开关状态下的电流路径，属于电路基础题型，需掌握串并联电路的特点和短路的概念。
【难度系数】
0.3
3.关于串联电路和并联电路,下列说法不正确的是(
A.串联电路中,各用电器首尾依次连接;并联电路中,各用电器并列连接
B.串联电路中电流只有一条路径,并联电路中电流有多条路径
C.串联电路中,各用电器不能独立工作;并联电路中,各用电器互不影响
D.串联电路中,开关的作用与位置无关;并联电路中,开关不能同时控制所有用电器
D
)。A.串联电路中,各用电器首尾依次连接;并联电路中,各用电器并列连接
B.串联电路中电流只有一条路径,并联电路中电流有多条路径
C.串联电路中,各用电器不能独立工作;并联电路中,各用电器互不影响
D.串联电路中,开关的作用与位置无关;并联电路中,开关不能同时控制所有用电器
答案
D
解析
【分析】本题是关于串联、并联电路特点的概念辨析题，解题思路为：逐一回忆串联电路和并联电路的连接方式、电流路径、用电器工作特性、开关作用等知识点，对每个选项的说法进行正误判断，最终选出说法不正确的选项。
【解析】要选出不正确的说法，需逐一分析各选项：
1. 选项A：串联电路的定义是各用电器首尾依次连接，并联电路是各用电器并列连接在电路的两个节点之间，该说法正确，排除；
2. 选项B：串联电路中电流只有一条路径，并联电路中电流有两条或多条路径，该说法正确，排除；
3. 选项C：串联电路中各用电器互相影响，不能独立工作（若一个用电器断路，整个电路无电流）；并联电路中各支路独立，用电器互不影响，该说法正确，排除；
4. 选项D：串联电路中开关控制整个电路，其作用与位置无关，说法正确；但并联电路中，干路开关可以同时控制所有用电器，支路开关仅控制所在支路的用电器，因此“并联电路中开关不能同时控制所有用电器”的说法错误，该选项符合题意。
【答案】D
【知识点】串联电路特点；并联电路特点
【点评】本题考查初中电学中串联、并联电路的基础概念，属于概念辨析类基础题，需准确掌握串并联电路的核心区别，难度较低，适合作为入门知识的巩固练习。
【难度系数】0.8
【解析】要选出不正确的说法，需逐一分析各选项：
1. 选项A：串联电路的定义是各用电器首尾依次连接，并联电路是各用电器并列连接在电路的两个节点之间，该说法正确，排除；
2. 选项B：串联电路中电流只有一条路径，并联电路中电流有两条或多条路径，该说法正确，排除；
3. 选项C：串联电路中各用电器互相影响，不能独立工作（若一个用电器断路，整个电路无电流）；并联电路中各支路独立，用电器互不影响，该说法正确，排除；
4. 选项D：串联电路中开关控制整个电路，其作用与位置无关，说法正确；但并联电路中，干路开关可以同时控制所有用电器，支路开关仅控制所在支路的用电器，因此“并联电路中开关不能同时控制所有用电器”的说法错误，该选项符合题意。
【答案】D
【知识点】串联电路特点；并联电路特点
【点评】本题考查初中电学中串联、并联电路的基础概念，属于概念辨析类基础题，需准确掌握串并联电路的核心区别，难度较低，适合作为入门知识的巩固练习。
【难度系数】0.8

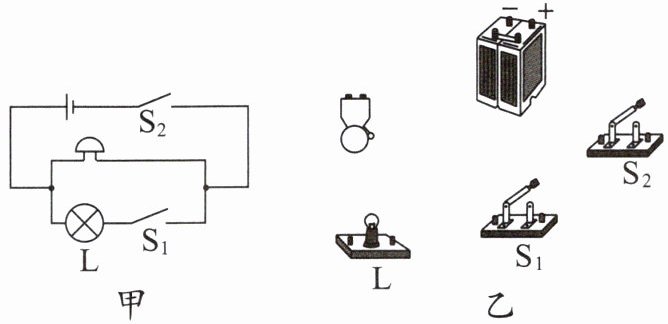

4. 根据图甲所示的电路图连接图乙中的实物元器件。
答案

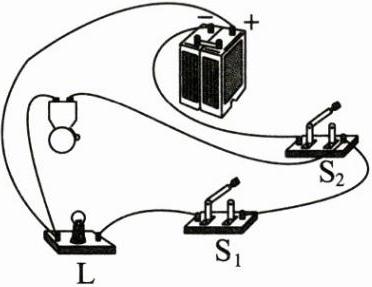

如图所示：
解析
【分析】首先分析图甲的电路图：电铃与灯泡L为并联关系，开关S₂在干路，控制整个电路的通断；开关S₁在灯泡L的支路，仅控制灯泡L的工作状态。连接实物时，需遵循“先连接干路、再连接支路”的原则，确保开关的控制作用与电路图对应。
【解析】连接步骤：1. 从电源正极出发，连接开关S₂的一个接线柱；2. S₂的另一个接线柱引出两条支路：一条支路连接电铃的一个接线柱，电铃的另一个接线柱连接电源负极；另一条支路连接开关S₁的一个接线柱，S₁的另一个接线柱连接灯泡L的一个接线柱，灯泡L的另一个接线柱连接电源负极。最终连接结果与参考答案一致。
【答案】
【知识点】并联电路、实物电路连接
【点评】本题考查根据并联电路图连接实物电路，需明确干路与支路的开关控制作用，是初中电路连接的基础题型，需注意导线不交叉、接线柱连接正确。
【难度系数】0.6
【解析】连接步骤：1. 从电源正极出发，连接开关S₂的一个接线柱；2. S₂的另一个接线柱引出两条支路：一条支路连接电铃的一个接线柱，电铃的另一个接线柱连接电源负极；另一条支路连接开关S₁的一个接线柱，S₁的另一个接线柱连接灯泡L的一个接线柱，灯泡L的另一个接线柱连接电源负极。最终连接结果与参考答案一致。
【答案】
【知识点】并联电路、实物电路连接
【点评】本题考查根据并联电路图连接实物电路，需明确干路与支路的开关控制作用，是初中电路连接的基础题型，需注意导线不交叉、接线柱连接正确。
【难度系数】0.6
5.（多选）关于生活中的一些电路连接方式，下列判断错误的是（
A.教室里的吊灯，一个开关同时控制三盏灯的亮灭，这三盏灯是串联的
B.道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的
C.一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的
D.楼道中的声控灯只在天暗并且有声音时才能亮，因此声控开关、光控开关和灯是并联的
ABD
）。A.教室里的吊灯，一个开关同时控制三盏灯的亮灭，这三盏灯是串联的
B.道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的
C.一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的
D.楼道中的声控灯只在天暗并且有声音时才能亮，因此声控开关、光控开关和灯是并联的
答案
ABD
解析
【分析】首先明确串联电路（用电器互相影响，电流只有一条路径）和并联电路（用电器互不影响，电流有多条路径）的特点，结合各选项描述判断电路连接方式是否正确，题目要求选出判断错误的选项。
【解析】逐一分析各选项：
选项A：教室里的吊灯，若为串联，一盏灯损坏则其余灯都无法工作，但实际各吊灯可独立工作，因此是并联，A判断错误。
选项B：道路两旁的路灯，若为串联，一盏损坏则其余路灯都不亮，但实际路灯可独立工作，同时亮灭是因为总开关在干路，因此是并联，B判断错误。
选项C：卫生间的照明灯和换气扇使用时互不影响，符合并联电路特点，C判断正确。
选项D：楼道声控灯需同时满足“天暗（光控开关闭合）”和“有声音（声控开关闭合）”才亮，因此两个开关应串联后与灯连接，若为并联则任一开关闭合灯就亮，不符合要求，D判断错误。
综上，判断错误的是ABD。
【答案】ABD
【知识点】串联电路、并联电路
【点评】本题考查生活中电路连接方式的判断，需结合串并联电路的特点分析实际电路，是基础应用类题目，需注意开关的连接逻辑对电路的影响。
【难度系数】0.5
【解析】逐一分析各选项：
选项A：教室里的吊灯，若为串联，一盏灯损坏则其余灯都无法工作，但实际各吊灯可独立工作，因此是并联，A判断错误。
选项B：道路两旁的路灯，若为串联，一盏损坏则其余路灯都不亮，但实际路灯可独立工作，同时亮灭是因为总开关在干路，因此是并联，B判断错误。
选项C：卫生间的照明灯和换气扇使用时互不影响，符合并联电路特点，C判断正确。
选项D：楼道声控灯需同时满足“天暗（光控开关闭合）”和“有声音（声控开关闭合）”才亮，因此两个开关应串联后与灯连接，若为并联则任一开关闭合灯就亮，不符合要求，D判断错误。
综上，判断错误的是ABD。
【答案】ABD
【知识点】串联电路、并联电路
【点评】本题考查生活中电路连接方式的判断，需结合串并联电路的特点分析实际电路，是基础应用类题目，需注意开关的连接逻辑对电路的影响。
【难度系数】0.5
