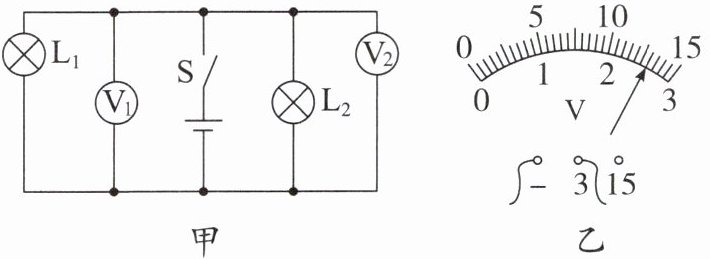

4. 如图甲所示的电路中，闭合开关S后，电压表V₁的示数如图乙所示，则电压表V₁的示数为V，电源电压是V。

2.6 2.6

【分析】首先观察图甲的电路，闭合开关后，L₁与L₂并联，电压表V₁并联在L₁两端，根据并联电路的电压规律，各支路电压等于电源电压，因此V₁的示数等于电源电压。接着判断电压表的量程，图乙中电压表接的是0~3V量程，根据该量程的分度值读取指针对应的示数，即可得到V₁的示数，也就是电源电压。
【解析】1. 电路分析：由图甲可知，闭合开关S后，L₁和L₂并联，电压表V₁测量L₁两端的电压，根据并联电路的电压特点：并联电路中各支路两端的电压相等，且等于电源电压，因此电压表V₁的示数等于电源电压。2. 电压表读数：图乙中电压表选用的是0~3V量程，该量程下每一大格代表1V，每一小格（分度值）为0.1V，指针指向2.6V的位置，所以电压表V₁的示数为2.6V，电源电压也为2.6V。
【答案】2.6；2.6
【知识点】并联电路电压规律、电压表读数
【点评】本题考查并联电路的电压规律和电压表的读数方法，属于电学基础题，需要学生掌握并联电路电压特点及电压表量程的判断与读数，难度不大。
【难度系数】0.7

5. 两个灯泡连接在同一电路中，用电压表测得它们两端的电压相等。下列说法正确的是()。

A.两个灯泡可能是串联的
B.两个灯泡一定是并联的
C.两个灯泡规格一定相同
D.通过两个灯泡的电流一定相等

A

【分析】首先明确串并联电路的电压特点：串联电路中，当两个用电器规格（电阻）相同时，它们两端电压相等；并联电路中，各支路两端电压一定相等（等于电源电压）。题目中两个灯泡电压相等，需逐一分析选项的正误：A选项“可能是串联”符合串联时电压相等的情况；B选项“一定并联”忽略了串联的可能；C选项“规格一定相同”未考虑并联时电压与规格无关的情况；D选项“电流一定相等”混淆了串并联电路的电流规律。
【解析】根据串并联电路的电压规律及欧姆定律分析：
1. 串联电路：总电压等于各用电器两端电压之和，当两个灯泡电阻（规格）相等时，它们两端电压相等，因此电压相等的两个灯泡可能是串联；
2. 并联电路：各支路两端电压相等，等于电源电压，因此电压相等的两个灯泡也可能是并联；
3. 对选项逐一判断：
A：电压相等时，存在串联（规格相同）的可能，故“可能是串联”正确；
B：电压相等时，可能是串联，并非一定并联，错误；
C：若两灯泡并联，无论规格如何电压都相等，串联时仅规格相同电压才相等，故规格不一定相同，错误；
D：并联时若规格不同，由I=U/R可知，电压相同但电阻不同则电流不同，串联时电流相等，但电压相等的情况不一定是串联，故电流不一定相等，错误。
【答案】A
【知识点】串联电路电压规律、并联电路电压规律、欧姆定律
【点评】本题考查串并联电路的电压特点，需准确区分“一定”与“可能”的表述，避免混淆串并联时电压相等的条件，是初中物理电路部分的基础易错题。
【难度系数】0.4
