17. 同学们利用以下器材探究“电流与电压、电阻的关系”：学生电源(调至6V进行实验)、电流表(0~0.6A)、电压表(0~3V)、定值电阻(5Ω、10Ω、20Ω各一个)、开关、滑动变阻器和导线若干。

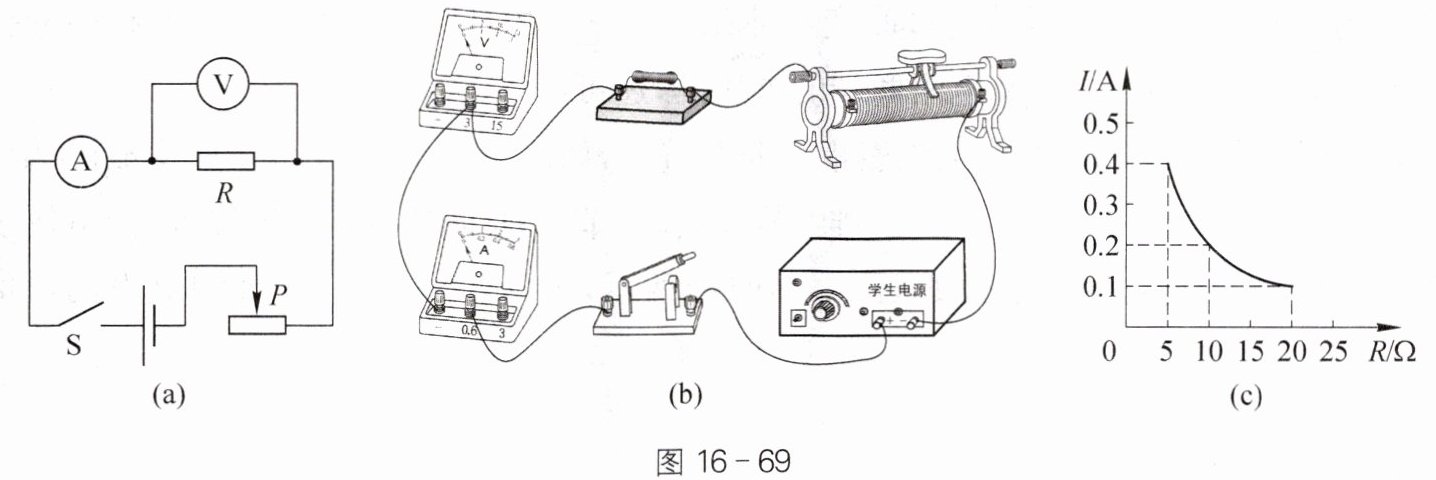

(1) 请根据图16-69(a)所示的电路图,用笔画线代替导线将图16-69(b)所示的实物连接成完整电路(要求连线不得交叉)。

(2) 连接电路时,应将滑动变阻器的滑片P移到最________(选填“左”或“右”)端。
(3) 开关闭合后,发现电压表无示数,电流表有示数,电路故障可能是定值电阻R______(选填“断路”或“短路”)。

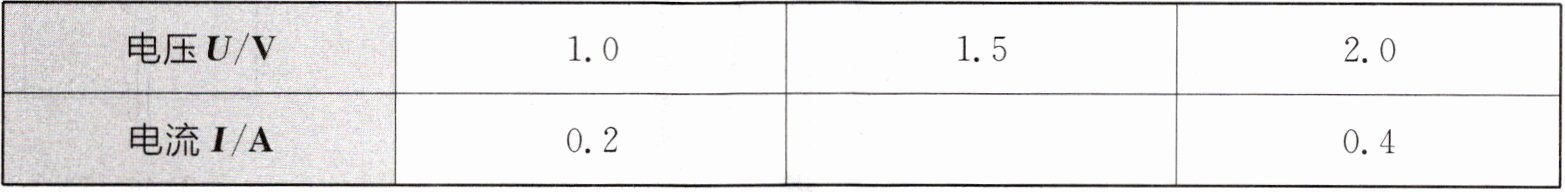

(4) 排除故障后,闭合开关,改变滑片的位置,记录的实验数据如下表所示。请将表格未填写的数据补充完整：______。

(5) 再将另外两个定值电阻分别接入电路中,调节滑动变阻器的滑片,使________示数保持不变,记下________的示数,利用描点法得到如图16-69(c)所示的图像。实验中若定值电阻从20Ω换成10Ω时,滑动变阻器的滑片应向________(选填“左”或“右”)移动。
(6) 由图16-69(c)可以得出结论：电压一定时,电流与电阻成________(选填“正比”或“反比”)。

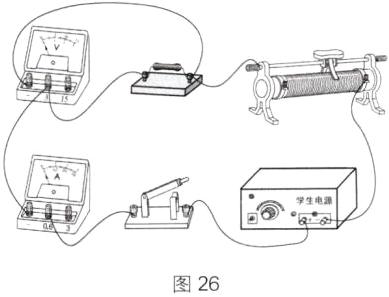

（1）如图26所示 （2）左 （3）短路 （4）0.3（5）电压表 电流表 右 （6）反比

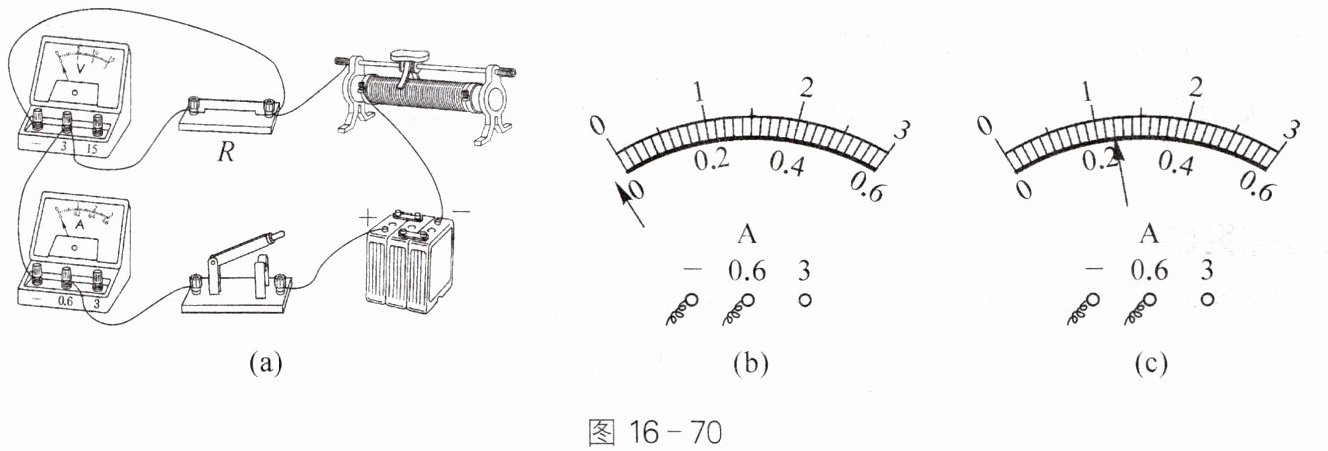

18. 图16-70是用伏安法测电阻的实验装置图。

(1) 在连接电路时开关应。
(2) 闭合开关前滑动变阻器滑片的位置如图16-70(a)所示,这是(选填“合理”或“不合理”)的；滑动变阻器是通过改变导体的来改变电阻的,它在电路中的作用除了可以调节电路中的电流和电阻两端的电压外,还可以。
(3) 如果闭合开关后发现,电流表指针向左偏转,如图16-70(b)所示,产生故障的原因可能是。排除故障后,调节滑动变阻器滑片的位置,当电压表的示数为2.4V时,电流表的示数如图16-70(c)所示,为A,则被测电阻的阻值为Ω。

（1）断开（2）不合理 长度 保护电路 （3）电流表正、负接线柱接反 0.24 10
