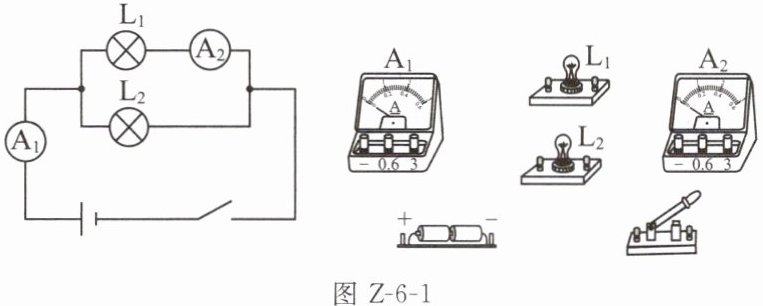

1. (2025泰州兴化月考)如图Z-6-1所示，根据电路图连接实物图(通过$\mathrm{L}_1$的电流约为$0.4\ \mathrm{A}$，通过$\mathrm{L}_2$的电流约为$0.5\ \mathrm{A}$)。
图Z-6-1
图Z-6-1
答案
解析
【分析】首先明确电路图的连接结构：$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}_1$测量干路电流，电流表$\mathrm{A}_2$测量$\mathrm{L}_1$支路的电流。连接实物时，采用“电流路径法”：先连接干路部分，再依次连接各支路；同时要注意电流表的使用规则：电流从正接线柱流入、负接线柱流出，根据电流大小选择合适量程（$\mathrm{A}_2$测$\mathrm{L}_1$电流约$0.4\ \mathrm{A}$，选$0∼0.6\ \mathrm{A}$量程；$\mathrm{A}_1$测干路电流$0.4\ \mathrm{A}+0.5\ \mathrm{A}=0.9\ \mathrm{A}$，选$0∼3\ \mathrm{A}$量程）。
【解析】1. 从电源正极出发，连接电流表$\mathrm{A}_1$的正接线柱，$\mathrm{A}_1$的负接线柱连接到电路的分支点；2. 连接$\mathrm{L}_1$支路：分支点接$\mathrm{L}_1$的一个接线柱，$\mathrm{L}_1$的另一个接线柱接$\mathrm{A}_2$的正接线柱，$\mathrm{A}_2$的负接线柱接电路的汇合点；3. 连接$\mathrm{L}_2$支路：分支点直接接$\mathrm{L}_2$的一个接线柱，$\mathrm{L}_2$的另一个接线柱接汇合点；4. 汇合点连接开关的一个接线柱，开关的另一个接线柱连接电源负极，完成实物连接，确保所有接线符合电流方向和量程要求。
【答案】
【知识点】并联电路连接、电流表使用
【点评】本题考查并联电路的实物连接，需明确各电表的测量对象，掌握电流表的正确使用方法，属于电学基础操作类题目。
【难度系数】0.5
【解析】1. 从电源正极出发，连接电流表$\mathrm{A}_1$的正接线柱，$\mathrm{A}_1$的负接线柱连接到电路的分支点；2. 连接$\mathrm{L}_1$支路：分支点接$\mathrm{L}_1$的一个接线柱，$\mathrm{L}_1$的另一个接线柱接$\mathrm{A}_2$的正接线柱，$\mathrm{A}_2$的负接线柱接电路的汇合点；3. 连接$\mathrm{L}_2$支路：分支点直接接$\mathrm{L}_2$的一个接线柱，$\mathrm{L}_2$的另一个接线柱接汇合点；4. 汇合点连接开关的一个接线柱，开关的另一个接线柱连接电源负极，完成实物连接，确保所有接线符合电流方向和量程要求。
【答案】
【知识点】并联电路连接、电流表使用
【点评】本题考查并联电路的实物连接，需明确各电表的测量对象，掌握电流表的正确使用方法，属于电学基础操作类题目。
【难度系数】0.5

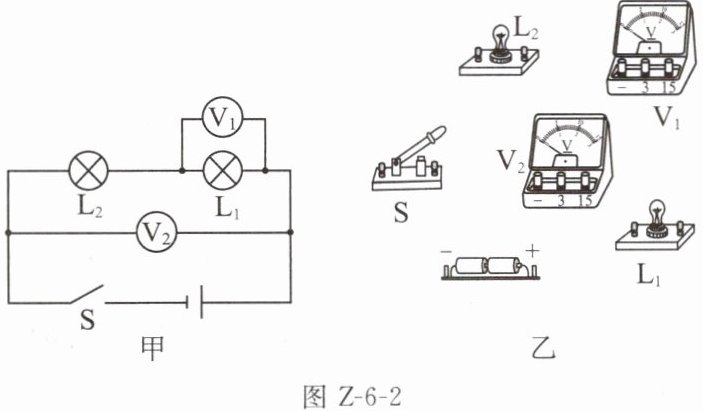

2. 根据如图 Z-6-2 甲所示电路图，用笔画线代替导线，将图乙中的实物元件连接起来。（连线不许交叉）
图 Z-6-2
图 Z-6-2答案
解析
【分析】
首先分析图甲的电路结构：L₁与L₂串联，电压表V₁并联在L₁两端，测量L₁的电压；电压表V₂并联在电源两端，测量电源总电压。连接实物时，先按电流路径连接串联主电路，再根据电压表的使用规则连接两个电压表，确保连线不交叉、电压表正负接线柱连接正确。
【解析】
1. 连接串联主电路：从电源正极出发，依次连接开关S、灯泡L₂、灯泡L₁，最后回到电源负极，完成串联电路的搭建；
2. 连接电压表V₁：将V₁的正接线柱接L₁靠近L₂的一端，负接线柱接L₁靠近电源负极的一端，使V₁并联在L₁两端；
3. 连接电压表V₂：将V₂的正接线柱接电源正极侧，负接线柱接电源负极侧，使V₂并联在电源两端；
4. 检查所有连线，确保无交叉，电压表正负接线柱连接符合“正进负出”的要求。
【答案】
【知识点】
串联电路、电压表的使用
【点评】
本题考查串联电路的实物连接及电压表的正确使用，需明确电路结构和电压表的测量对象，属于电学基础操作题，难度适中。
【难度系数】
0.6
首先分析图甲的电路结构：L₁与L₂串联，电压表V₁并联在L₁两端，测量L₁的电压；电压表V₂并联在电源两端，测量电源总电压。连接实物时，先按电流路径连接串联主电路，再根据电压表的使用规则连接两个电压表，确保连线不交叉、电压表正负接线柱连接正确。
【解析】
1. 连接串联主电路：从电源正极出发，依次连接开关S、灯泡L₂、灯泡L₁，最后回到电源负极，完成串联电路的搭建；
2. 连接电压表V₁：将V₁的正接线柱接L₁靠近L₂的一端，负接线柱接L₁靠近电源负极的一端，使V₁并联在L₁两端；
3. 连接电压表V₂：将V₂的正接线柱接电源正极侧，负接线柱接电源负极侧，使V₂并联在电源两端；
4. 检查所有连线，确保无交叉，电压表正负接线柱连接符合“正进负出”的要求。
【答案】
【知识点】
串联电路、电压表的使用
【点评】
本题考查串联电路的实物连接及电压表的正确使用，需明确电路结构和电压表的测量对象，属于电学基础操作题，难度适中。
【难度系数】
0.6

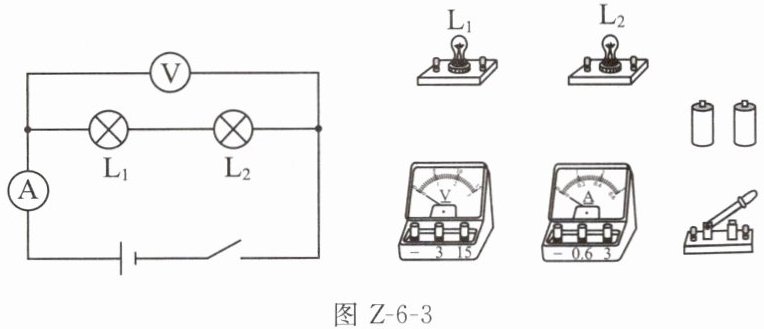

3. 如图Z-6-3所示，根据电路图连接实物图(通过小灯泡的电流为0.3 A)。
图Z-6-3
图Z-6-3
答案
解析
【分析】
首先明确电路图的连接关系：L₁与L₂串联，电流表测串联电路的电流，电压表测L₁和L₂两端的总电压。连接实物时，先确定电表量程：电路电流为0.3A，电流表选0~0.6A量程；两节干电池总电压约3V，电压表选0~3V量程。连接思路为：先串联主电路，再并联电压表，同时注意电表正负接线柱“正进负出”的规则。
【解析】
1. 分析电路结构：L₁、L₂串联，电流表测电路电流，电压表测电源总电压；
2. 电表量程选择：电流0.3A，电流表选0~0.6A；电源为2节干电池，总电压3V，电压表选0~3V；
3. 连接步骤：① 串联主电路：从电源正极出发，依次连接电流表“0.6”接线柱（正）、电流表“-”接线柱、L₁、L₂、开关，最后回到电源负极；② 并联电压表：将电压表“3”接线柱（正）接L₁靠近电流表的接线柱，电压表“-”接线柱接开关靠近电源负极的接线柱，完成连接，结果如参考答案所示。
【答案】
【知识点】
串联电路连接，电流表使用，电压表使用
【点评】
本题考查根据电路图连接实物图，是电学基础操作题，需掌握串联电路连接方法和电表的量程、接线柱规则，难度适中。
【难度系数】
0.5
首先明确电路图的连接关系：L₁与L₂串联，电流表测串联电路的电流，电压表测L₁和L₂两端的总电压。连接实物时，先确定电表量程：电路电流为0.3A，电流表选0~0.6A量程；两节干电池总电压约3V，电压表选0~3V量程。连接思路为：先串联主电路，再并联电压表，同时注意电表正负接线柱“正进负出”的规则。
【解析】
1. 分析电路结构：L₁、L₂串联，电流表测电路电流，电压表测电源总电压；
2. 电表量程选择：电流0.3A，电流表选0~0.6A；电源为2节干电池，总电压3V，电压表选0~3V；
3. 连接步骤：① 串联主电路：从电源正极出发，依次连接电流表“0.6”接线柱（正）、电流表“-”接线柱、L₁、L₂、开关，最后回到电源负极；② 并联电压表：将电压表“3”接线柱（正）接L₁靠近电流表的接线柱，电压表“-”接线柱接开关靠近电源负极的接线柱，完成连接，结果如参考答案所示。
【答案】
【知识点】
串联电路连接，电流表使用，电压表使用
【点评】
本题考查根据电路图连接实物图，是电学基础操作题，需掌握串联电路连接方法和电表的量程、接线柱规则，难度适中。
【难度系数】
0.5

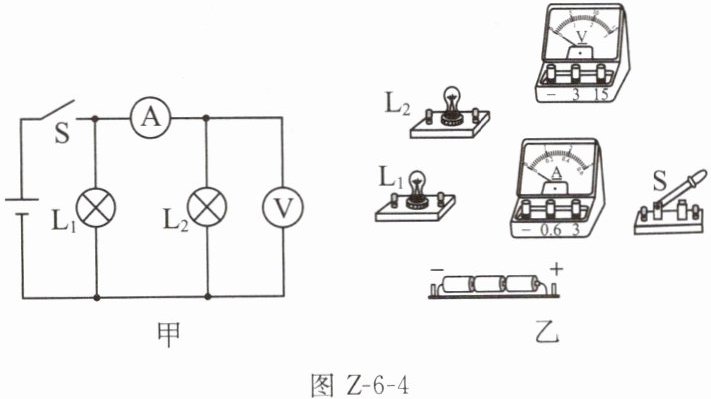

4. 根据如图 Z-6-4 甲所示的电路图连接实物图乙，已知电源电压为 4.5 V，闭合开关后，流过 $\mathrm{L}_1$ 的电流是 0.5 A，流过 $\mathrm{L}_2$ 的电流是 1 A。（连线不能交叉）
答案
解析
【分析】首先分析图甲的电路结构：$\mathrm{L}_1$与$\mathrm{L}_2$并联，开关$\mathrm{S}$在干路，控制整个电路；电流表$\mathrm{A}$与$\mathrm{L}_2$串联，测$\mathrm{L}_2$支路的电流；电压表$\mathrm{V}$并联在电源两端，测电源电压。连接实物时，采用“电流路径法”：从电源正极出发，先连接干路开关$\mathrm{S}$，再将电路分为两条支路，一条支路接$\mathrm{L}_1$，另一条支路接电流表和$\mathrm{L}_2$，最后汇合回到电源负极；同时电压表并联在电源两端，需注意电流表、电压表的量程和正负接线柱，连线不能交叉。
【解析】连接步骤：1. 电源正极→开关$\mathrm{S}$→分支：支路1：$\mathrm{L}_1$→电源负极；支路2：电流表（选$0∼3\mathrm{A}$量程，正接线柱接开关侧，负接线柱接$\mathrm{L}_2$）→$\mathrm{L}_2$→电源负极；2. 电压表（选$0∼15\mathrm{V}$量程，正接线柱接电源正极侧，负接线柱接电源负极侧）并联在电源两端，确保连线不交叉，电表正负接线柱接法正确。
【答案】
【知识点】并联电路连接、电流表使用、电压表使用
【点评】本题考查根据电路图连接实物电路，需掌握并联电路的电流路径，以及电流表、电压表的量程选择和正负接线柱接法，属于电学基础操作类题目。
【难度系数】0.5
【解析】连接步骤：1. 电源正极→开关$\mathrm{S}$→分支：支路1：$\mathrm{L}_1$→电源负极；支路2：电流表（选$0∼3\mathrm{A}$量程，正接线柱接开关侧，负接线柱接$\mathrm{L}_2$）→$\mathrm{L}_2$→电源负极；2. 电压表（选$0∼15\mathrm{V}$量程，正接线柱接电源正极侧，负接线柱接电源负极侧）并联在电源两端，确保连线不交叉，电表正负接线柱接法正确。
【答案】
【知识点】并联电路连接、电流表使用、电压表使用
【点评】本题考查根据电路图连接实物电路，需掌握并联电路的电流路径，以及电流表、电压表的量程选择和正负接线柱接法，属于电学基础操作类题目。
【难度系数】0.5

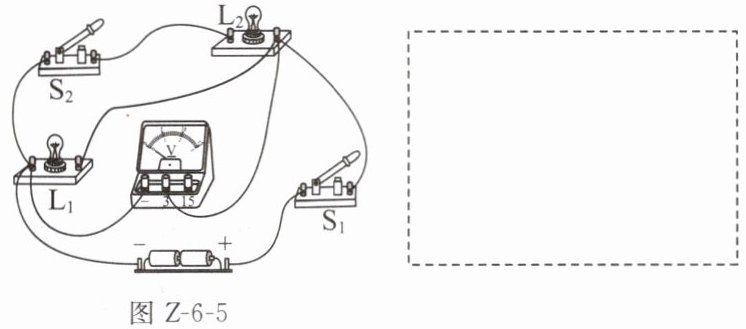

5. 如图 Z-6-5 所示是小亮连接的实物电路,请你根据实物图在虚线框内画出相对应的电路图。
图 Z-6-5
图 Z-6-5
答案
解析
【分析】要画出对应电路图，需先分析实物电路的连接：①电源正极出发，经开关S₁后，电路分为两条支路：一条支路只有灯泡L₁；另一条支路是开关S₂和灯泡L₂串联；②电压表并联在电源两端（即并联在L₁、L₂的两端，两灯为并联关系）。绘制时，先确定电源位置，再按电流路径画干路、支路，最后标注电压表的连接位置。
【解析】根据实物电路的连接逻辑：电源、开关S₁在干路，L₁为一条支路，S₂与L₂串联为另一条支路，电压表并联在电源两端，据此画出对应电路图，与参考答案一致。
【答案】
【知识点】电路图绘制、并联电路识别
【点评】本题考查实物电路转电路图的基础能力，核心是正确识别电路的串并联关系、开关及电压表的连接位置，属于初中物理电路部分的基础题型，需掌握基本的电路分析方法。
【难度系数】0.7
【解析】根据实物电路的连接逻辑：电源、开关S₁在干路，L₁为一条支路，S₂与L₂串联为另一条支路，电压表并联在电源两端，据此画出对应电路图，与参考答案一致。
【答案】
【知识点】电路图绘制、并联电路识别
【点评】本题考查实物电路转电路图的基础能力，核心是正确识别电路的串并联关系、开关及电压表的连接位置，属于初中物理电路部分的基础题型，需掌握基本的电路分析方法。
【难度系数】0.7

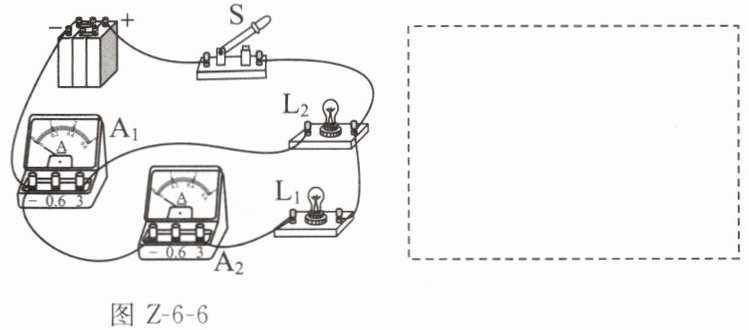

6. 如图 Z-6-6 所示是小红连接的实物电路,请你根据实物图在虚线框内画出相对应的电路图。
答案
解析
【分析】
要画出对应电路图，需先分析实物电路的连接：电流从电源正极出发，经开关S后分为两条支路，一条支路是灯泡L₂与电流表A₁串联，另一条支路是灯泡L₁与电流表A₂串联，两条支路汇合后回到电源负极，属于并联电路，开关控制整个电路，A₁测L₂的电流，A₂测L₁的电流。画电路图时，需先确定元件位置，再按连接顺序规范绘制。
【解析】
1. 分析电路结构：实物图中L₁与L₂并联，开关S在干路，电流表A₁与L₂串联，电流表A₂与L₁串联。
2. 绘制步骤：① 画电源符号，正极在上、负极在下；② 从电源正极引出导线，连接干路开关S；③ 开关另一端引出导线后分为两条支路：第一条支路依次连接电流表A₁、灯泡L₂，最后回到电源负极；第二条支路依次连接电流表A₂、灯泡L₁，最后回到电源负极；④ 确保元件符号规范，导线横平竖直，布局清晰。
【答案】
【知识点】
并联电路、电路图绘制、电流表使用
【点评】
本题考查根据实物图画电路图，核心是正确分析实物电路的连接方式，明确各元件的作用，属于电学基础题型，需掌握电路分析和电路图绘制的基本方法，难度适中。
【难度系数】
0.3
要画出对应电路图，需先分析实物电路的连接：电流从电源正极出发，经开关S后分为两条支路，一条支路是灯泡L₂与电流表A₁串联，另一条支路是灯泡L₁与电流表A₂串联，两条支路汇合后回到电源负极，属于并联电路，开关控制整个电路，A₁测L₂的电流，A₂测L₁的电流。画电路图时，需先确定元件位置，再按连接顺序规范绘制。
【解析】
1. 分析电路结构：实物图中L₁与L₂并联，开关S在干路，电流表A₁与L₂串联，电流表A₂与L₁串联。
2. 绘制步骤：① 画电源符号，正极在上、负极在下；② 从电源正极引出导线，连接干路开关S；③ 开关另一端引出导线后分为两条支路：第一条支路依次连接电流表A₁、灯泡L₂，最后回到电源负极；第二条支路依次连接电流表A₂、灯泡L₁，最后回到电源负极；④ 确保元件符号规范，导线横平竖直，布局清晰。
【答案】
【知识点】
并联电路、电路图绘制、电流表使用
【点评】
本题考查根据实物图画电路图，核心是正确分析实物电路的连接方式，明确各元件的作用，属于电学基础题型，需掌握电路分析和电路图绘制的基本方法，难度适中。
【难度系数】
0.3

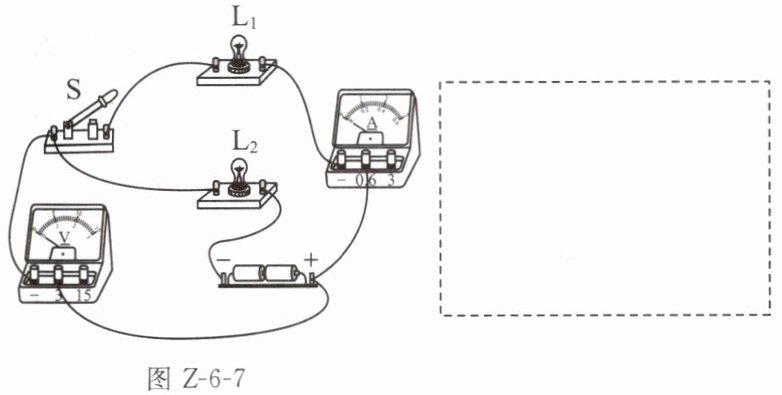

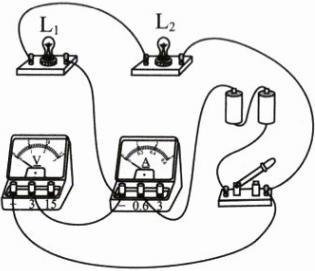

7. 根据如图 Z-6-7 所示实物图在虚线框中画出相应的电路图,并在电路图中标出灯泡 L₁、L₂和开关 S。
图 Z-6-7
图 Z-6-7
答案
解析
【分析】首先观察实物图，梳理电流路径：电流从电源正极出发，依次经过电流表、灯泡L₁、开关S、灯泡L₂，最终回到电源负极，因此L₁与L₂为串联连接；再确定电压表的连接，电压表并联在灯泡L₂两端，测量L₂的电压。画电路图时，需用规范的电路符号对应实物元件，保持连接顺序与实物一致，并标注各元件名称。
【解析】根据实物图的连接关系，按顺序画出各元件：电源、电流表、L₁、开关S、L₂依次串联，电压表并联在L₂两端，标注元件名称即可得到对应电路图。
【答案】
【知识点】串联电路、电路图绘制、电压表的使用
【点评】本题考查根据实物图画电路图，核心是正确分析电路的连接方式和元件位置，需注意电路图符号的规范性，确保与实物对应一致。
【难度系数】0.5
【解析】根据实物图的连接关系，按顺序画出各元件：电源、电流表、L₁、开关S、L₂依次串联，电压表并联在L₂两端，标注元件名称即可得到对应电路图。
【答案】
【知识点】串联电路、电路图绘制、电压表的使用
【点评】本题考查根据实物图画电路图，核心是正确分析电路的连接方式和元件位置，需注意电路图符号的规范性，确保与实物对应一致。
【难度系数】0.5

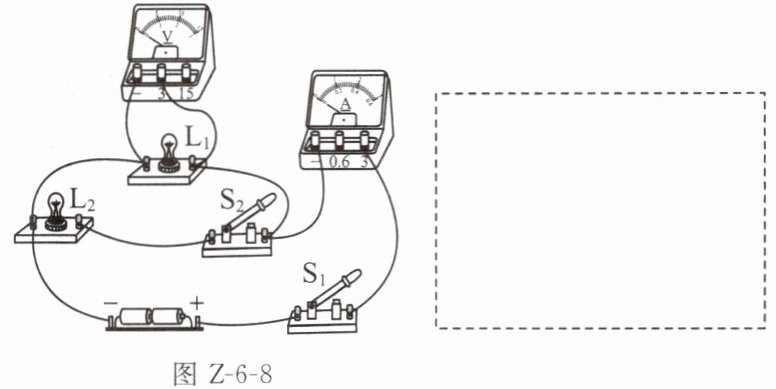

8. 根据如图 Z-6-8 所示的实物图，在虚线框内画出对应的电路图。
图 Z-6-8
图 Z-6-8
答案
解析
【分析】要画出实物图对应的电路图，需先分析实物电路的连接：电源、开关S₁、电流表在干路；灯泡L₁直接并联在电源两端；灯泡L₂与开关S₂串联后并联在电源两端；电压表并联在L₁两端。明确各元件的连接关系后，按规范绘制电路图。
【解析】电流从电源正极出发，经S₁、电流表后分为两支：一支经L₁回到电源负极；另一支经S₂、L₂回到电源负极；电压表并联在L₁两端。据此按元件符号规范画出对应电路图。
【答案】
【知识点】并联电路、电路图绘制、电流表与电压表的使用
【点评】本题考查根据实物图画电路图，核心是理清电路的串并联关系，明确各开关、电表的作用，绘制时需保证元件符号正确、连接顺序与实物一致。
【难度系数】0.3
【解析】电流从电源正极出发，经S₁、电流表后分为两支：一支经L₁回到电源负极；另一支经S₂、L₂回到电源负极；电压表并联在L₁两端。据此按元件符号规范画出对应电路图。
【答案】
【知识点】并联电路、电路图绘制、电流表与电压表的使用
【点评】本题考查根据实物图画电路图，核心是理清电路的串并联关系，明确各开关、电表的作用，绘制时需保证元件符号正确、连接顺序与实物一致。
【难度系数】0.3
