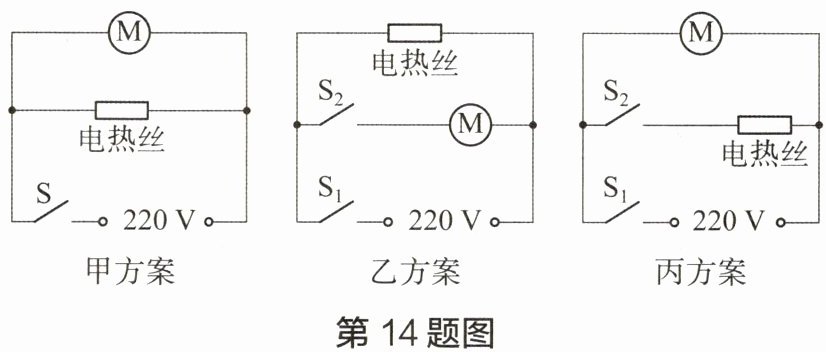

14 如图所示是某小组同学设计的电吹风电路图的三种方案。
（1）在甲方案中，电热丝和电动机是串联还是并联？
（2）根据电吹风的工作特点和安全用电原则，你认为甲、乙、丙三个设计方案中哪个方案最合理？回答并简述理由。

14.(1)并联。
(2)丙方案最合理。该方案中吹风机既能吹出凉风，又能吹出热风，还可保证开关S₁闭合时，电动机先工作。

【分析】
要解决本题，需掌握电路串并联的判断方法（电流有多条路径为并联，仅一条路径为串联），同时结合电吹风的工作特点（需能切换凉风、热风，且不能仅让电热丝工作避免过热危险）和安全用电原则，分析三个方案的合理性。
（1）判断甲方案中电热丝和电动机的连接，只需观察电流路径；（2）分析乙、丙方案时，需检查开关控制的用电器是否符合功能需求，是否存在安全隐患。
【解析】
（1）在甲方案中，电流从220V电源流出，经过开关S后分为两条独立支路：一条支路通过电动机M，另一条支路通过电热丝，两条支路的电流最终汇合回到电源负极，因此电热丝和电动机是并联。
（2）分析各方案合理性：
甲方案：开关S闭合时，电动机和电热丝同时工作，无法单独使电动机工作（不能吹凉风），无法满足电吹风的功能需求，不合理。
乙方案：当S₁闭合时，只有电热丝接入电路，电动机不工作，电热丝单独工作会因过热引发安全事故，不符合安全用电原则，不合理。
丙方案：S₁闭合时，仅电动机M工作，吹出凉风；再闭合S₂时，电热丝与电动机同时工作，吹出热风；且不会出现仅电热丝工作的情况，既实现了凉风、热风的切换，又保证电动机先工作，符合安全用电原则，因此丙方案最合理。
【答案】（1）并联；（2）丙方案最合理，该方案中吹风机既能吹出凉风，又能吹出热风，还可保证开关S₁闭合时，电动机先工作。
【知识点】电路连接方式、安全用电、电路设计
【点评】本题结合生活中的电吹风电路，考查串并联电路的判断及电路设计的合理性，要求学生将电路知识与实际生活需求、安全原则相结合，注重知识的应用能力。
【难度系数】0.5
