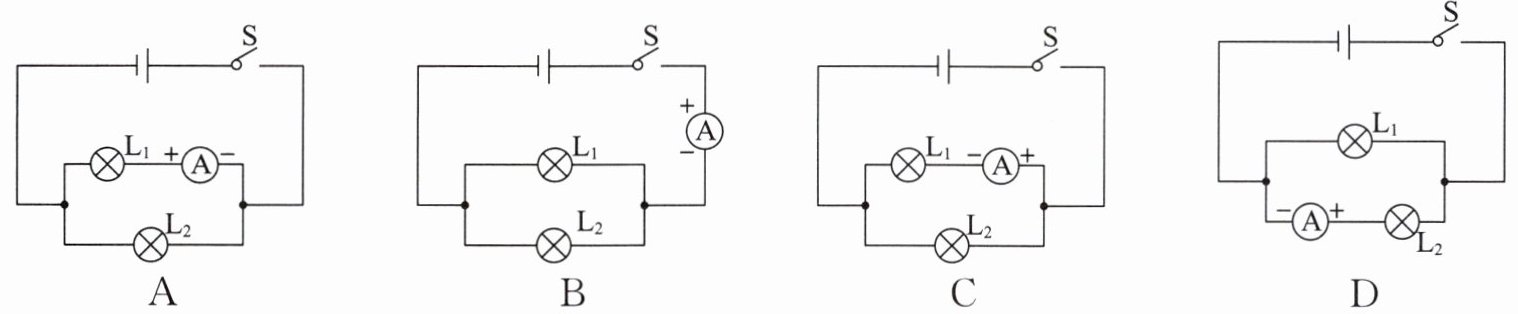

8.下列四个电路图中,能正确测量通过$\mathrm{L}_1$电流的电路是 （）

8.C

【分析】要判断哪个电路能正确测量通过$\mathrm{L}_1$的电流，需依据电流表的使用规则：①电流表应串联在被测电路中；②电流需从电流表的正接线柱流入，负接线柱流出。逐一分析各选项：
1. 选项A：电流表与$\mathrm{L}_1$串联，但电流从电流表的负接线柱流入、正接线柱流出，正负接线柱接反，使用错误。
2. 选项B：电流表接在干路中，测量的是干路的总电流，不是$\mathrm{L}_1$的电流，不符合要求。
3. 选项C：电流表与$\mathrm{L}_1$串联，电流从电流表的正接线柱流入、负接线柱流出，符合电流表使用规则，能正确测量$\mathrm{L}_1$的电流。
4. 选项D：电流表与$\mathrm{L}_2$串联，测量的是$\mathrm{L}_2$的电流，且正负接线柱接反，错误。
【解析】根据电流表的使用规则，测量某一用电器电流时，电流表需与该用电器串联，且电流“正进负出”：
A选项：电流表正负接线柱接反，错误；
B选项：电流表测干路电流，错误；
C选项：电流表与$\mathrm{L}_1$串联，电流正进负出，正确测量$\mathrm{L}_1$的电流；
D选项：电流表与$\mathrm{L}_2$串联，且正负接线柱接反，错误。
【答案】C
【知识点】电流表的使用、串联电路电流测量
【点评】本题考查电流表的正确使用方法，需牢记电流表“串联、正进负出”的连接要求，是电学基础题型，需熟练掌握。
【难度系数】0.6

9. 在如图所示的电路中,闭合开关后,电流表测量的是
()


A.通过灯$\mathrm{L}_1$的电流
B.通过灯$\mathrm{L}_2$的电流
C.通过灯$\mathrm{L}_1$和灯$\mathrm{L}_2$的电流之和
D.电源供给电路的总电流

9.B

【分析】要确定电流表测量的电流，需先梳理电路的电流路径，明确电流表与哪个用电器串联，同时判断电路是否存在短路情况：第一步，从电源正极出发，逐步追踪电流的流向；第二步，观察各用电器的连接，判断是否有被短路的用电器；第三步，确定电流表所在的支路，明确其测量对象。
【解析】根据实物图的电流路径：电流从电源正极流出，经过开关后，通过灯$\mathrm{L}_2$，再经过电流表，最终回到电源负极。而灯$\mathrm{L}_1$的左端接电源负极，右端通过导线连接到电流表的负接线柱（即电源负极侧），因此$\mathrm{L}_1$被短路，无电流通过电路。电流表与$\mathrm{L}_2$串联，所以电流表测量的是通过灯$\mathrm{L}_2$的电流。
【答案】B
【知识点】电流表的使用、电路分析、短路判断
【点评】本题考查电路的电流路径分析和电流表测量对象的判断，核心是正确梳理电流流向、识别短路情况，属于基础电路分析题，需注意避免误判用电器的连接方式。
【难度系数】0.5

10. 如图所示的电路中,灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$是联的,电流表$\mathrm{A}_{1}$测通过灯的电流,电流表$\mathrm{A}_{2}$测的是的电流.

10.并 L₂ 干路

【分析】要判断电路的连接方式，需先梳理电流路径：电流从电源正极流出后，分为两条独立支路，一条经过灯$\mathrm{L}_{1}$，另一条经过电流表$\mathrm{A}_{1}$和灯$\mathrm{L}_{2}$，两条支路的电流汇合后，共同经过电流表$\mathrm{A}_{2}$、开关回到电源负极，据此判断电路连接方式和电流表测量对象。
【解析】1. 电路连接方式：电流从电源正极出发，存在两条互不影响的电流路径，符合并联电路“各用电器两端分别连接、电流有多条路径”的特征，因此$\mathrm{L}_{1}$、$\mathrm{L}_{2}$是并联。2. 电流表测量对象：电流表$\mathrm{A}_{1}$与$\mathrm{L}_{2}$串联在同一条支路，测量$\mathrm{L}_{2}$的电流；电流表$\mathrm{A}_{2}$接在两条支路的汇合处（干路），测量干路的总电流。
【答案】并；$\mathrm{L}_{2}$；干路
【知识点】并联电路、电流表的使用
【点评】本题考查电路基础判断，需掌握并联电路特点和电流表“串联在被测电路中”的使用规则，理清电流路径是解题关键。
【难度系数】0.6

11.如图所示的电路中,当开关S闭合,S₁、S₂断开时,灯泡串联;当开关S、S₁、S₂均闭合时(将电流表正负接线柱对调),灯泡并联,此时电流表测的是中的电流.

11.L₁、L₃ L₁、L₂ L₂

【分析】判断电路连接方式时，需根据开关状态确定电流路径：串联电路电流只有一条路径，并联电路电流有多条独立路径；电流表与被测用电器串联，据此判断测量对象。先分析S闭合、S₁、S₂断开时的电流走向，再分析S、S₁、S₂均闭合时的电流走向，即可得出结论。
【解析】1. 当开关S闭合，S₁、S₂断开时，电流从电源正极出发，依次经过开关S、灯泡L₃、灯泡L₁，回到电源负极，电流仅有一条路径，因此L₁、L₃串联；2. 当开关S、S₁、S₂均闭合时，灯泡L₃被短路，电流从电源正极分为两条支路：一条经L₁、S₁回到电源负极，另一条经S₂、电流表、L₂回到电源负极，因此L₁、L₂并联；此时电流表与L₂串联，测的是L₂中的电流。
【答案】L₁、L₃；L₁、L₂；L₂
【知识点】串联与并联电路；电流表的使用
【点评】本题考查电路连接方式的判断及电流表测量对象的确定，核心是认清不同开关状态下的电流路径，属于初中电路的基础题型，需掌握串联、并联的特点。
【难度系数】0.5

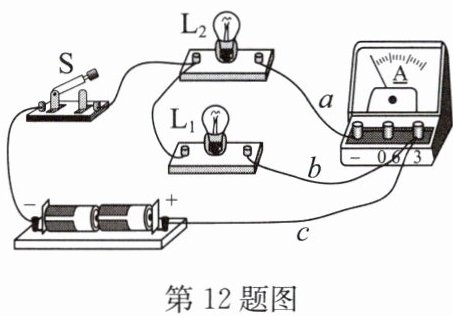

12. 如图所示是用电流表测量电流的实物连接图，请按要求回答下列问题：
(1)图中电流表测量的是通过灯泡的电流.
(2)如果要用电流表测通过$\mathrm{L}_{1}$和$\mathrm{L}_{2}$的总电流，且只允许移动一根导线，应将导线（填“$a$”“$b$”或“$c$”）的右端连接在电流表的（填“$-$”“$0.6$”或“$3$”）接线柱上.

12.(1)L₂ (2)b −

【分析】
要解决这道题，需先分析实物电路的电流路径，明确电流表的测量对象，再根据“电流表测干路电流时需串联在干路”的规则调整导线连接。步骤1：判断电流表测量对象，需梳理电流走向，确定电流表与哪个用电器串联；步骤2：调整导线时，要保证电流表串联在干路，使L₁和L₂的总电流都经过电流表，结合接线柱的电流方向要求选择调整的导线和接线柱。
【解析】
(1) 观察实物电路，电流从电源正极出发，经导线c流入电流表，再经导线a流向灯泡L₂，最终经开关回到电源负极；灯泡L₁的接线导致电流反向，无有效电流通过，因此电流表仅测量通过L₂的电流；
(2) 要测L₁和L₂的总电流，电流表需串联在干路，使L₁和L₂的电流都经过电流表。原导线b接在电流表的“-”接线柱，调整导线b的右端，将其连接到电流表的“-”接线柱，此时电流从电流表流出后分为两路：一路经导线a到L₂，另一路经导线b到L₁，两路电流汇合后经开关回到电源负极，电流表即可测量总电流，因此应将导线b的右端接在电流表的“-”接线柱。
【答案】
(1) L₂ (2) b；−
【知识点】
电流表的使用、串并联电路的电流
【点评】
本题考查电流表的使用规则，核心是明确电流表需串联在被测电路中，测干路电流时要串联在干路，属于基础电路分析题，需掌握实物电路的电流路径判断方法。
【难度系数】
0.4

13. 如图所示，M、N表示一个电流表的两个接线柱，a、b、c、d表示电路中的四个连接点，若想用此电流表测量通过小灯泡的电流，则以下连接正确的是 （）

A.M接a，N接b
B.M接d，N接a
C.M接c，N接d
D.M接d，N接c

13.C

【分析】要测量小灯泡的电流，需让电流表与小灯泡串联，且电流必须从电流表的正接线柱（M）流入，负接线柱（N）流出。先明确电路的电流路径：电源正极→a点→小灯泡→b点→c点→d点→开关S→电源负极。因此电流表应串联在c、d之间，且电流从c流向d，需满足电流表正接线柱接电流流入端、负接线柱接电流流出端。
【解析】根据电流表的使用规则：①电流表必须串联在被测电路中；②电流要从电流表的正接线柱流入，负接线柱流出。对各选项逐一分析：
选项A：M接a、N接b，电流表与小灯泡并联，会造成小灯泡短路，无法测量其电流，错误；
选项B：M接d、N接a，电流从电流表负接线柱流入、正接线柱流出，接线柱接反，错误；
选项C：M接c、N接d，电流表与小灯泡串联，电流从M（正接线柱）流入、N（负接线柱）流出，符合使用规则，正确；
选项D：M接d、N接c，电流从电流表负接线柱流入、正接线柱流出，接线柱接反，错误。
【答案】C
【知识点】电流表的使用、串联电路
【点评】本题考查电流表的正确使用方法，需牢记电流表的串联要求和电流方向规则，结合电路结构分析即可得出答案，属于基础电路题。
【难度系数】0.5
