2026年学习之友九年级物理全一册人教版第26页答案
1. 串联电路中，各处电流
一定相等
；并联电路中各支路电流
可能相等，也可能不相等
。（均选填“一定相等”“可能相等，也可能不相等”或“一定不相等”）

答案

1. 一定相等 可能相等，也可能不相等
2. 图15-5-1中导线A处直径大于B处，如果通过导线A的电流为$I_1$，通过导线B的电流为$I_2$，则它们的大小关系是$I_1$
=
（选填“＜”“＞”或“=”）$I_2$。

答案

2. =
3. 有两个灯泡连接在同一电路中，用电流表测得通过$\mathrm{L}_1$的电流为0.4 A，通过$\mathrm{L}_2$的电流为0.3 A，由此可以判断这两个灯泡的连接方式是
并
联。

答案

3. 并
4. 节日彩灯是由多个小灯泡串联而成的。
如果电源插头处电流为200 mA，则通过
每只灯的电流为
0.2
A；如果其中一个
小灯泡的灯丝断了，则其他的小灯泡
不能
（选填“能”或“不能”）发光。

答案

4. 0.2 不能
5. 如图15-5-2甲所示电路，当开关S闭合后，电流表的指针偏转如图15-5-2乙所示，

图15-5-2
其中a电流表测量的是通过
L₁
（选填“电源”“L₁”或“L₂”）的电流，b电流表的示数应为
1.2
A，通过L₂的电流是
0.9
A。

答案

5. L₁ 1.2 0.9

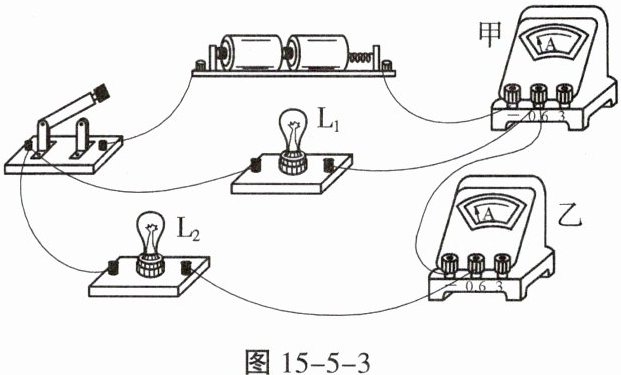

6. 如图15-5-3所示的实物电路中，当开关闭合时，甲电流表的示数为0.5 A，乙电流表的示数为0.2 A，则下列判断正确的是（
B
）


A.通过灯$\mathrm{L}_1$的电流为0.5 A
B.通过灯$\mathrm{L}_1$的电流为0.3 A
C.通过灯$\mathrm{L}_2$的电流为0.7 A
D.通过灯$\mathrm{L}_2$的电流为0.3 A

答案

6. B
7. 如图15-5-4所示电路，开关闭合后发现$\mathrm{L}_1$比$\mathrm{L}_2$亮，则下列判断正确的是 （
D
）


A.$\mathrm{L}_1$的电流比较大
B.$\mathrm{L}_2$的电流比较大
C.可能是$\mathrm{L}_2$的灯丝断了
D.两灯的电流一样大

答案

7. D
8. 如图15-5-5所示，电源电压保持不变。闭合开关S后，开关S₁由断开到闭合，下列说法中正确的是（
C
）

A.电流表A₁示数变大，电流表A示数也变大

B.电流表A₁示数变小，电流表A示数也变小
C.电流表A₁示数不变，电流表A示数变大
D.电流表A₁示数不变，电流表A示数变小
选择理由：
在这个并联电路中，开关S₁控制L₂，并联电路中各支路相互独立，所以S₁断开到闭合，L₁的电流不受影响，电流表A₁读数不变，而由于总电流等于各支路电流之和所以干路上的电流表A读数变大

。

答案

8. C 选择理由:在这个并联电路中，开关S₁控制L₂，并联电路中各支路相互独立，所以S₁断开到闭合，L₁的电流不受影响，电流表A₁读数不变，而由于总电流等于各支路电流之和所以干路上的电流表A读数变大
